SEL007Y

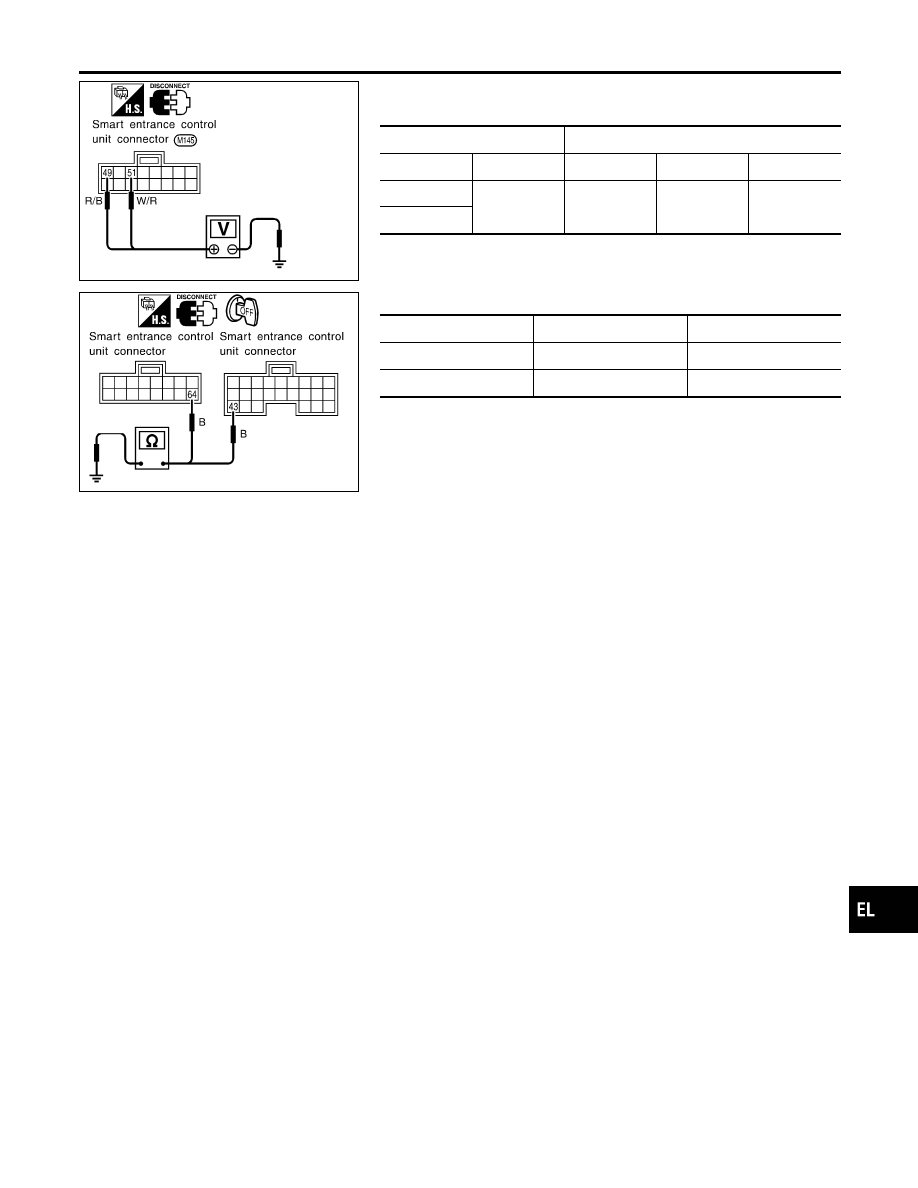

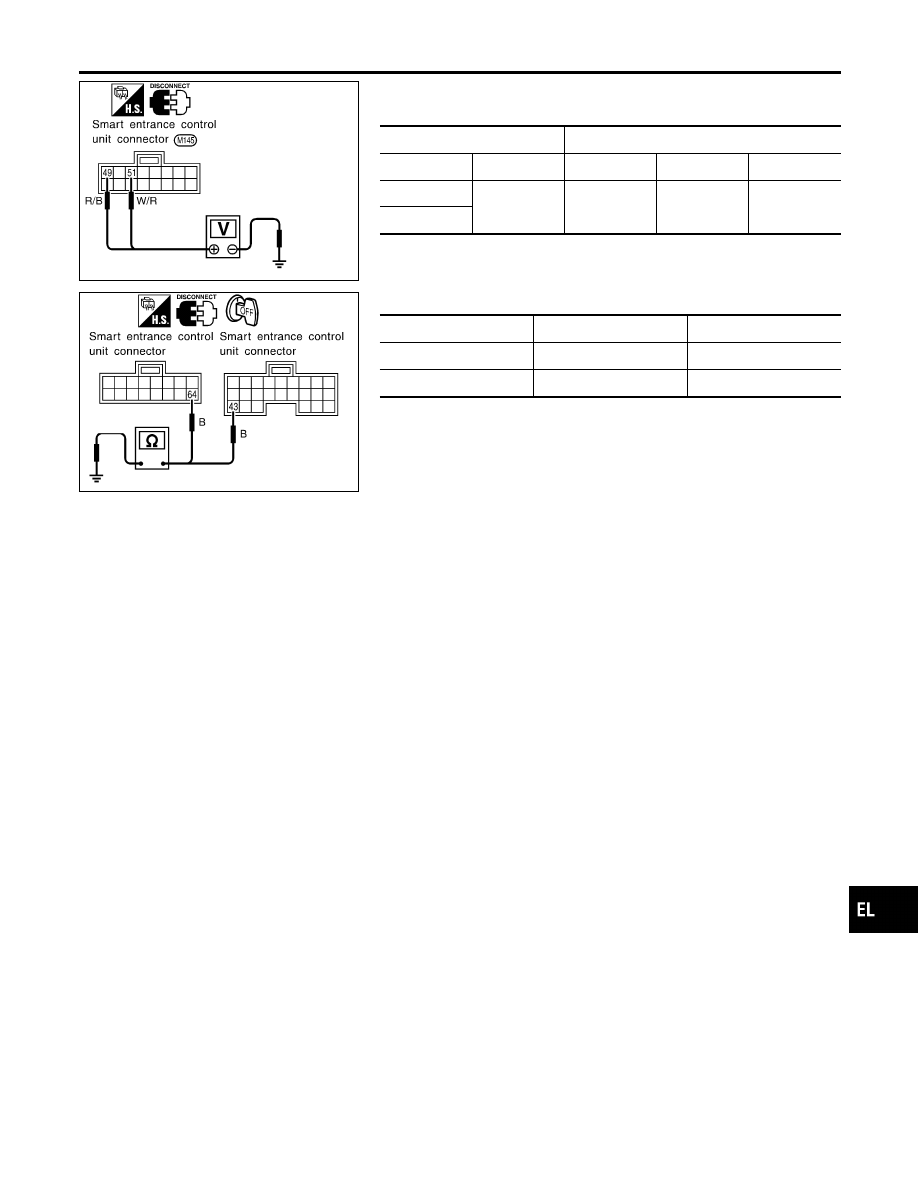

MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

=NHEL0193S02

Main Power Supply Circuit Check

NHEL0193S0201

Terminals

Ignition switch

(+)

(–)

OFF

ACC

ON

49

Ground

Battery volt-

age

Battery volt-

age

Battery volt-

age

51

SEL008Y

Ground Circuit Check

NHEL0193S0202

Connector

Terminals

Continuity

M144

43 - Ground

Yes

M145

64 - Ground

Yes

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-289

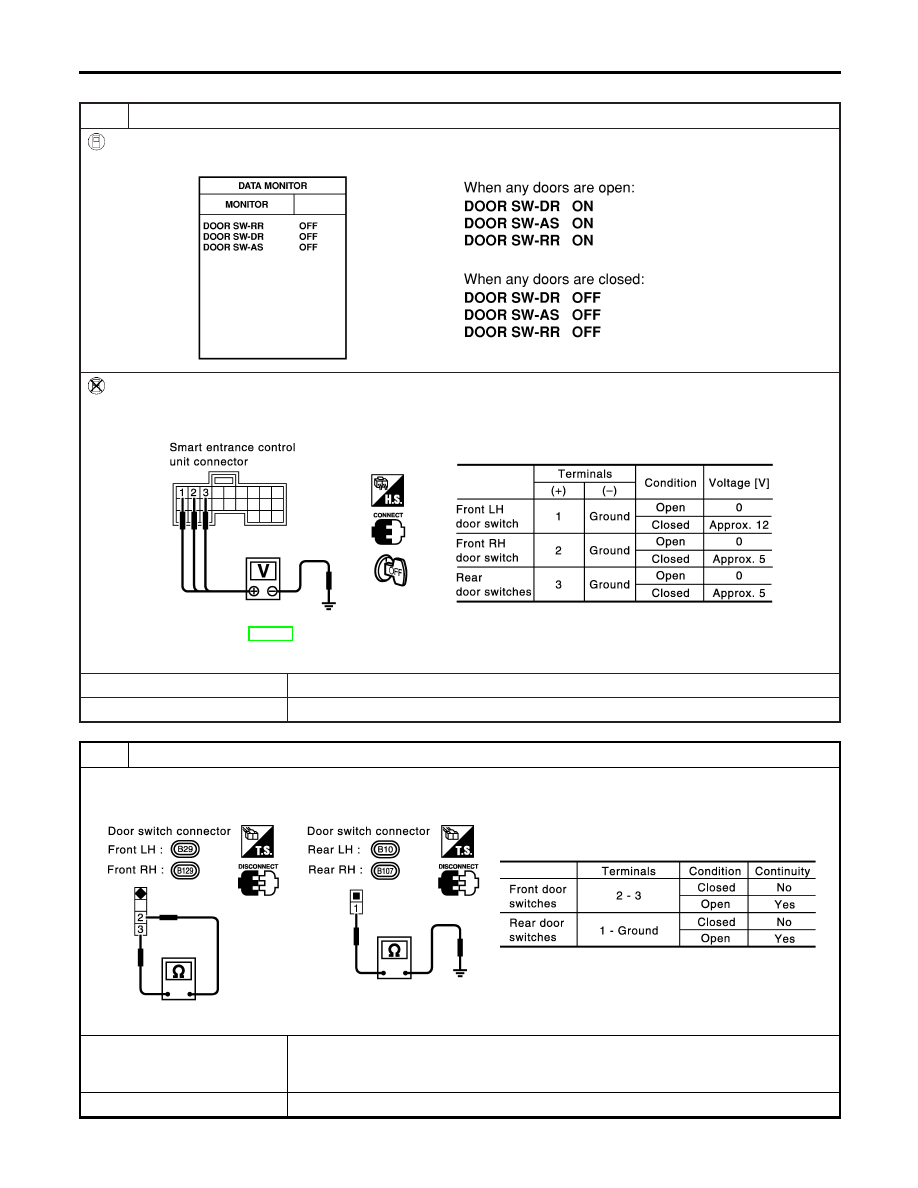

DOOR SWITCH CHECK

=NHEL0193S03

1

CHECK DOOR SWITCHES INPUT SIGNAL

With CONSULT-II

Check door switches (“DOOR SW-DR”, “DOOR SW-AS”, “DOOR SW-RR”) in “DATA MONITOR” mode with CONSULT-II.

SEL009Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminals 1 (LG), 2 (R/L) or 3 (R/W) and
ground.

SEL010YB

Refer to wiring diagram in EL-282.

OK or NG

OK

©

Door switch is OK.

NG

©

GO TO 2.

2

CHECK DOOR SWITCHES

1. Disconnect door switch harness connector.
2. Check continuity between door switch connector terminals.

SEL900Y

OK or NG

OK

©

Check the following.

I

Door switch ground circuit or door switch ground condition

I

Harness for open or short between smart entrance control unit and door switch

NG

©

Replace door switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-290

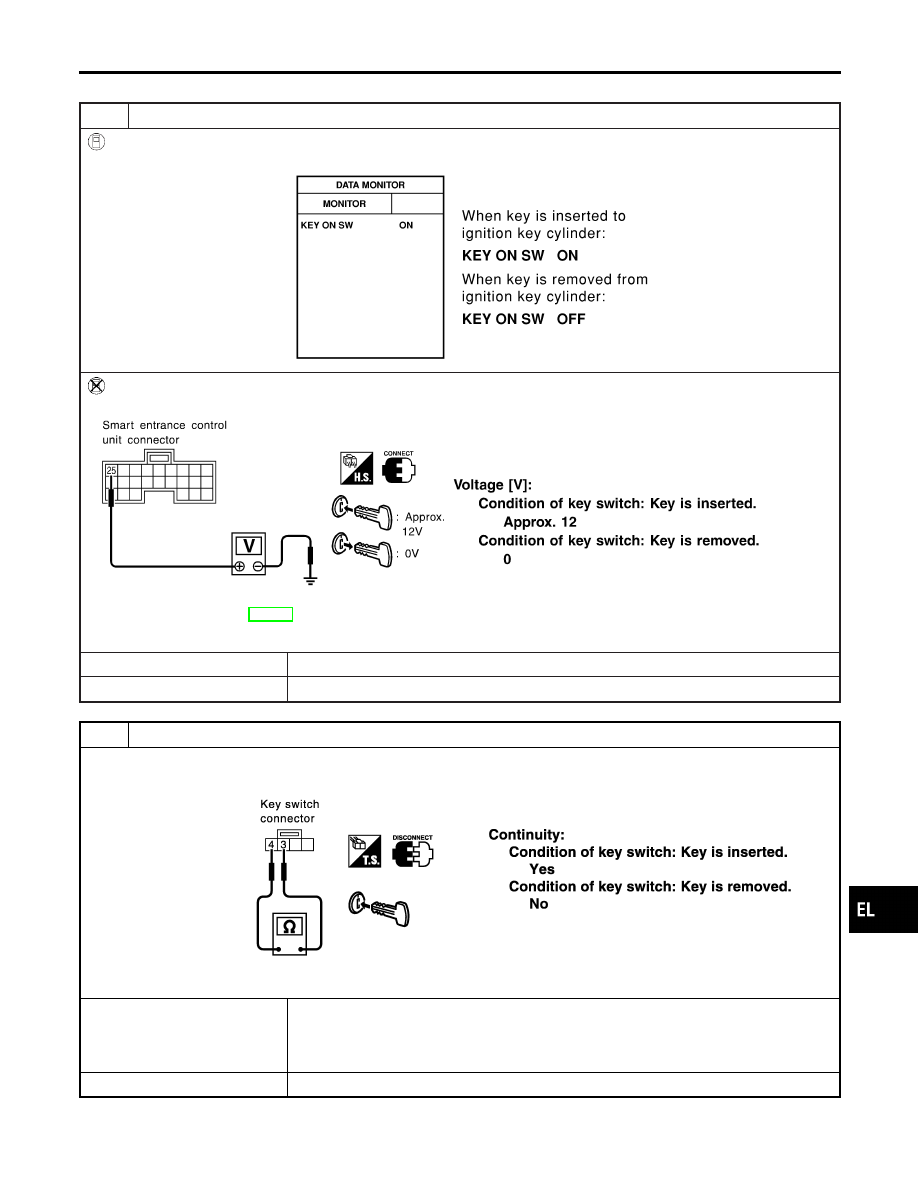

KEY SWITCH (INSERT) CHECK

=NHEL0193S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 25 (B/R) and ground.

SEL011Y

Refer to wiring diagram in EL-282.

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between key switch harness connector E154 terminals 3 and 4.

SEL549YA

OK or NG

OK

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-291

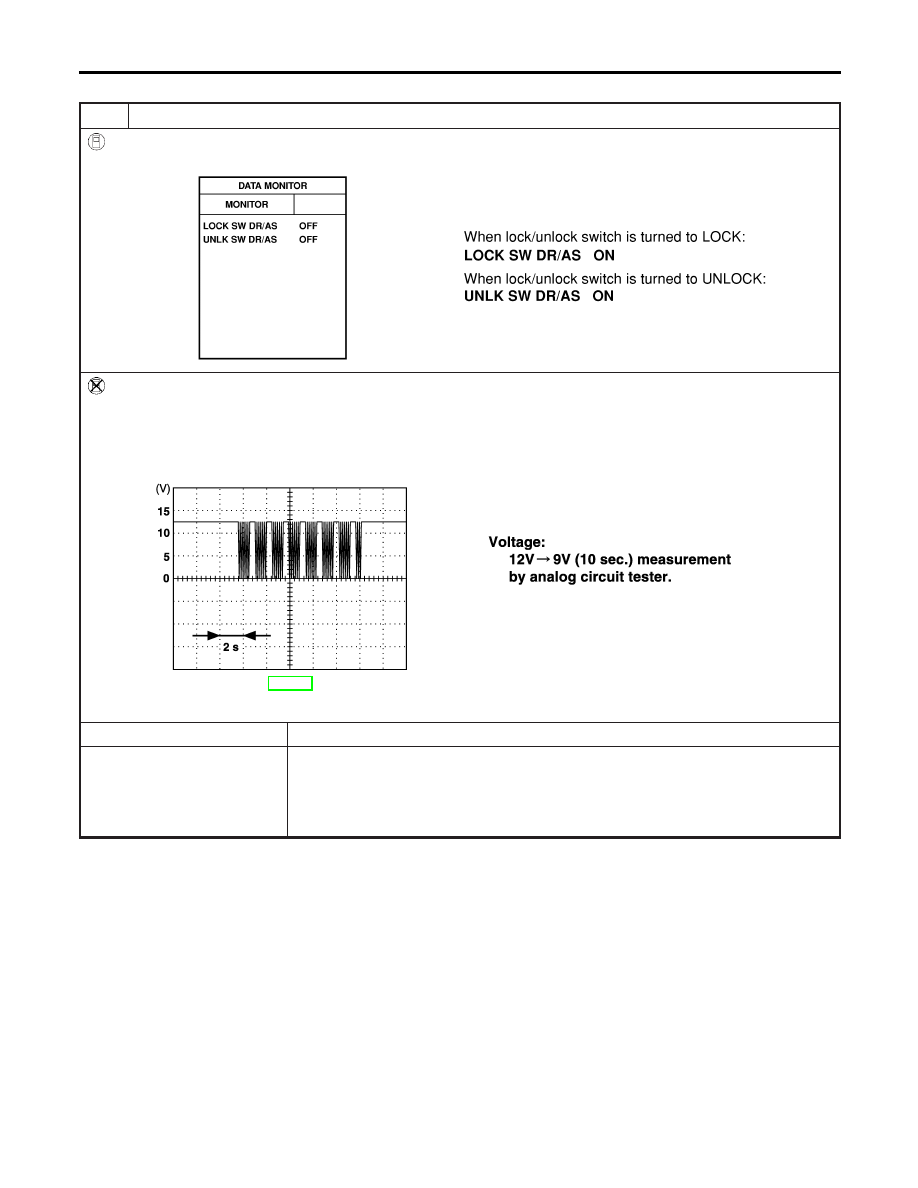

DOOR LOCK/UNLOCK SWITCH CHECK

=NHEL0193S05

1

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

With CONSULT-II

Check door lock/unlock switch (“LOCK SW DR/AS”/“UNLK SW DR/AS”) in “DATA MONITOR” mode with CONSULT-II.

SEL341W

Without CONSULT-II

1. Remove key from ignition switch.
2. Check the signal between smart entrance control unit harness connector M144 terminal 33 (L) and ground with oscillo-

scope when door lock/unlock switch is turned “LOCK” or “UNLOCK”.

3. Make sure signals which are shown in the figure below can be detected during 10 sec. just after door lock/unlock

switch is turned “LOCK” or “UNLOCK”.

SEL396Y

Refer to wiring diagram in EL-283.

OK or NG

OK

©

Door lock/unlock switch is OK.

NG

©

Check the following.

I

Ground circuit for each front power window switch

I

Harness for open or short between each front power window switch and smart
entrance control unit connector

If above systems are normal, replace the front power window switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-292
