Infiniti I35 (A33). Manual - part 348

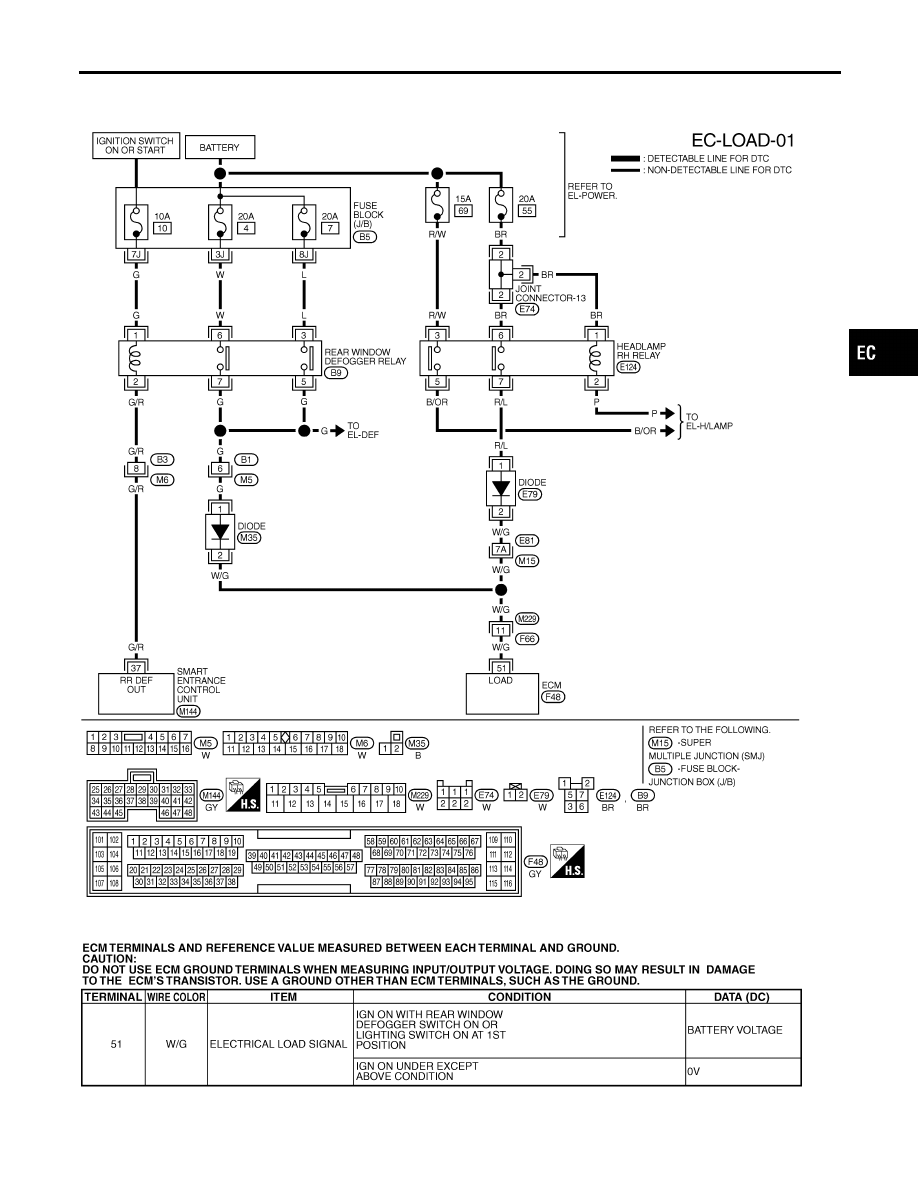

Wiring Diagram

NHEC0604

FOR USA

NHEC0604S03

MEC374E

SEF642XC

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ELECTRICAL LOAD SIGNAL

Wiring Diagram

EC-733

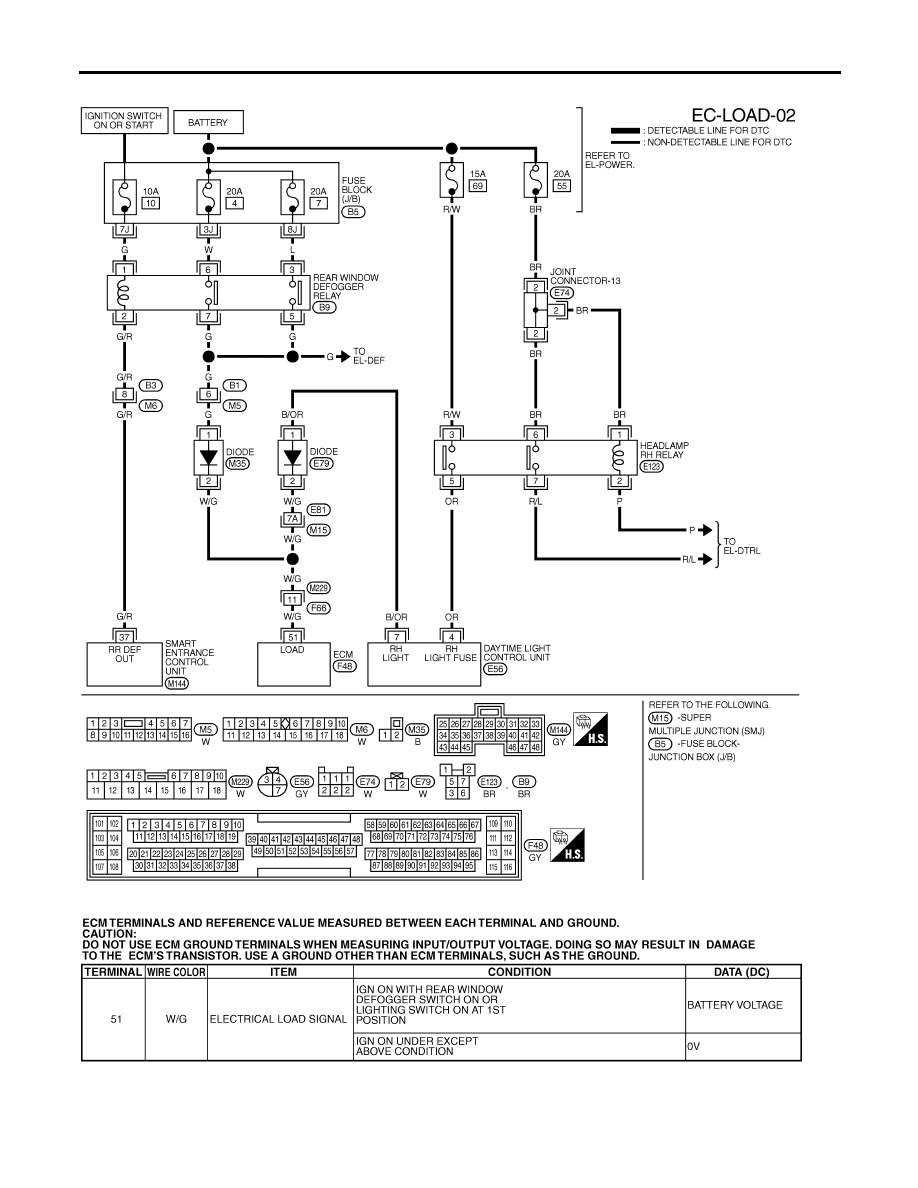

FOR CANADA

NHEC0604S04

MEC375E

SEF642XC

ELECTRICAL LOAD SIGNAL

Wiring Diagram (Cont’d)

EC-734

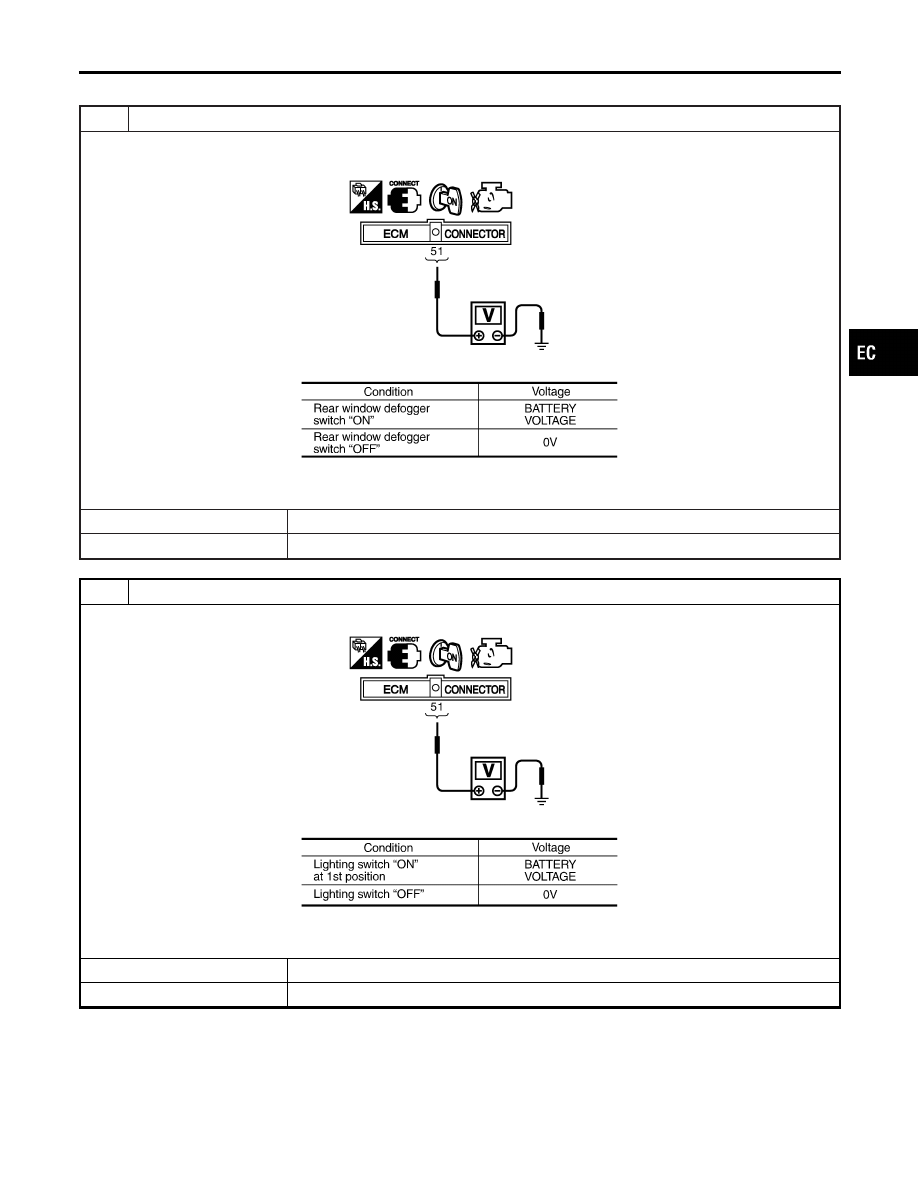

Diagnostic Procedure

NHEC0605

1

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-I

1. Turn ignition switch ON.
2. Check voltage between ECM terminal 51 and ground under the following conditions.

SEC090D

MTBL1165

OK or NG

OK

©

GO TO 2.

NG

©

GO TO 3.

2

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-II

Check voltage between ECM terminal 51 and ground under the following conditions.

SEC090D

MTBL1166

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ELECTRICAL LOAD SIGNAL

Diagnostic Procedure

EC-735

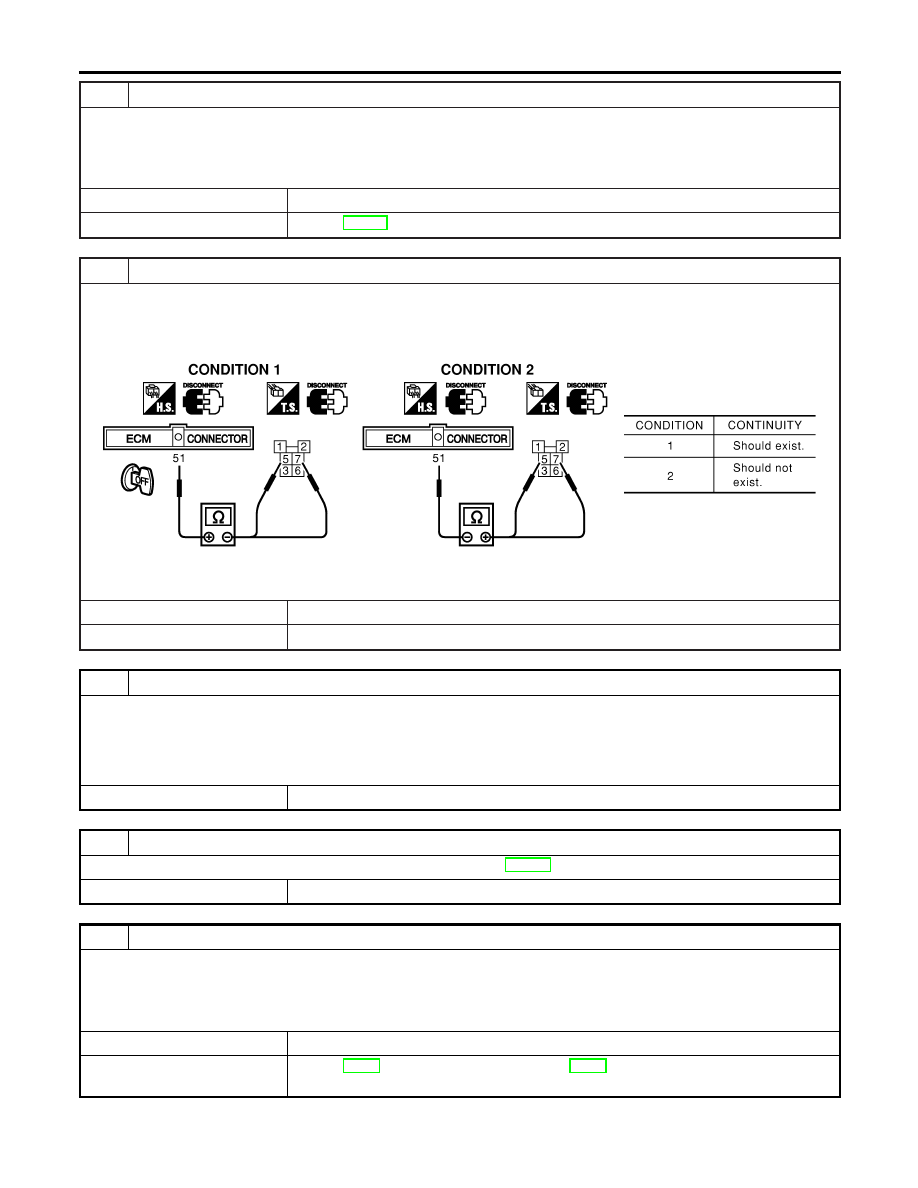

3

CHECK REAR WINDOW DEFOGGER FUNCTION

1. Start engine.
2. Turn ON the rear window defogger switch.
3. Check the rear windshield. Is the rear windshield heated up?

Yes or No

Yes

©

GO TO 4.

No

©

Refer to EL-184, “Rear Window Defogger”.

4

CHECK REAR WINDOW DEFOGGER INPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

1. Stop engine.
2. Disconnect ECM harness connector.
3. Disconnect rear window defogger relay.
4. Check harness continuity between ECM terminal 51 and rear window defogger relay terminal 5 and 7.

SEC125D

5. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors B1, M5

I

Harness connectors M229, F66

I

Diode M35

I

Harness for open and short between ECM and rear window defogger relay

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

7

CHECK HEADLAMP FUNCTION

1. Start engine.
2. Turn the lighting switch ON at 1st position with high beam.
3. Check that headlamps are illuminated.

OK or NG

OK

©

GO TO 8.

NG

©

Refer to EL-38, “HEADLAMP (FOR USA)” or “EL-52, “HEADLAMP (FOR CANADA) —
DAYTIME LIGHT SYSTEM”.

ELECTRICAL LOAD SIGNAL

Diagnostic Procedure (Cont’d)

EC-736
