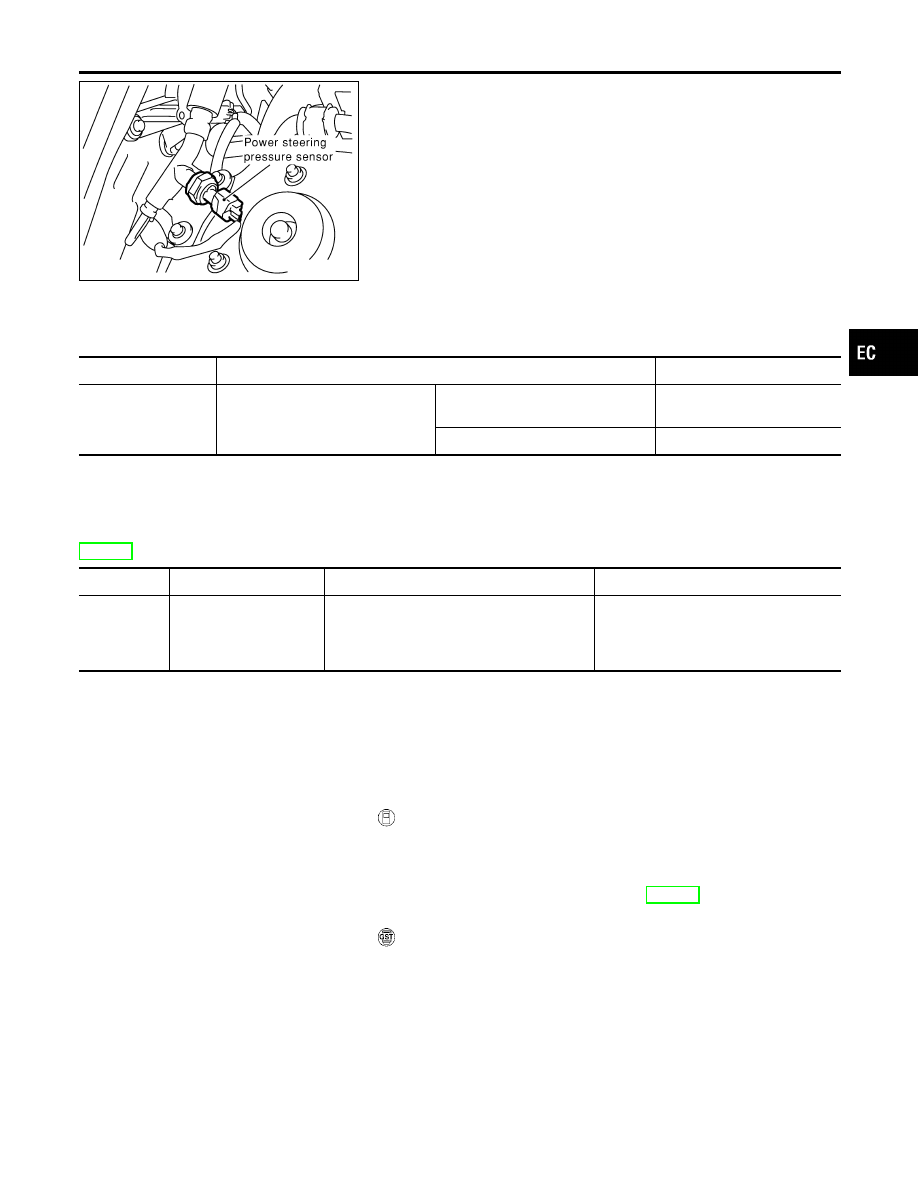

SEC046D

Component Description

NHEC1250

Power steering pressure (PSP) sensor is installed to the power
steering high-pressure tube and detects a power steering load.
This sensor is a potentiometer which transforms the power steer-
ing load into output voltage, and emits the voltage signal to the
ECM. The ECM controls the electric throttle control actuator and
adjusts the throttle valve opening angle to increase the engine
speed and adjusts the idle speed for the increased load.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1256

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

PW/ST SIGNAL

I

Engine: After warming up, idle the
engine

Steering wheel is in neutral position.
(Forward direction)

OFF

Steering wheel is turned.

ON

On Board Diagnosis Logic

NHEC1251

The MIL will not light up for this self-diagnosis.
NOTE:
If DTC P0550 is displayed with DTC P1229, first perform the trouble diagnosis for DTC P1229. Refer to
EC-539.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0550
0550

Power steering pressure
sensor circuit

An excessively low or high voltage from the
sensor is sent to ECM.

I

Harness or connectors
(The sensor circuit is open or
shorted.)

I

Power steering pressure sensor

DTC Confirmation Procedure

NHEC1252

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 5 seconds.

4.

If 1st trip DTC is detected, go to EC-439, “Diagnostic Proce-
dure”.

With GST

Follow the procedure “WITH CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0550 PSP SENSOR

Component Description

EC-437

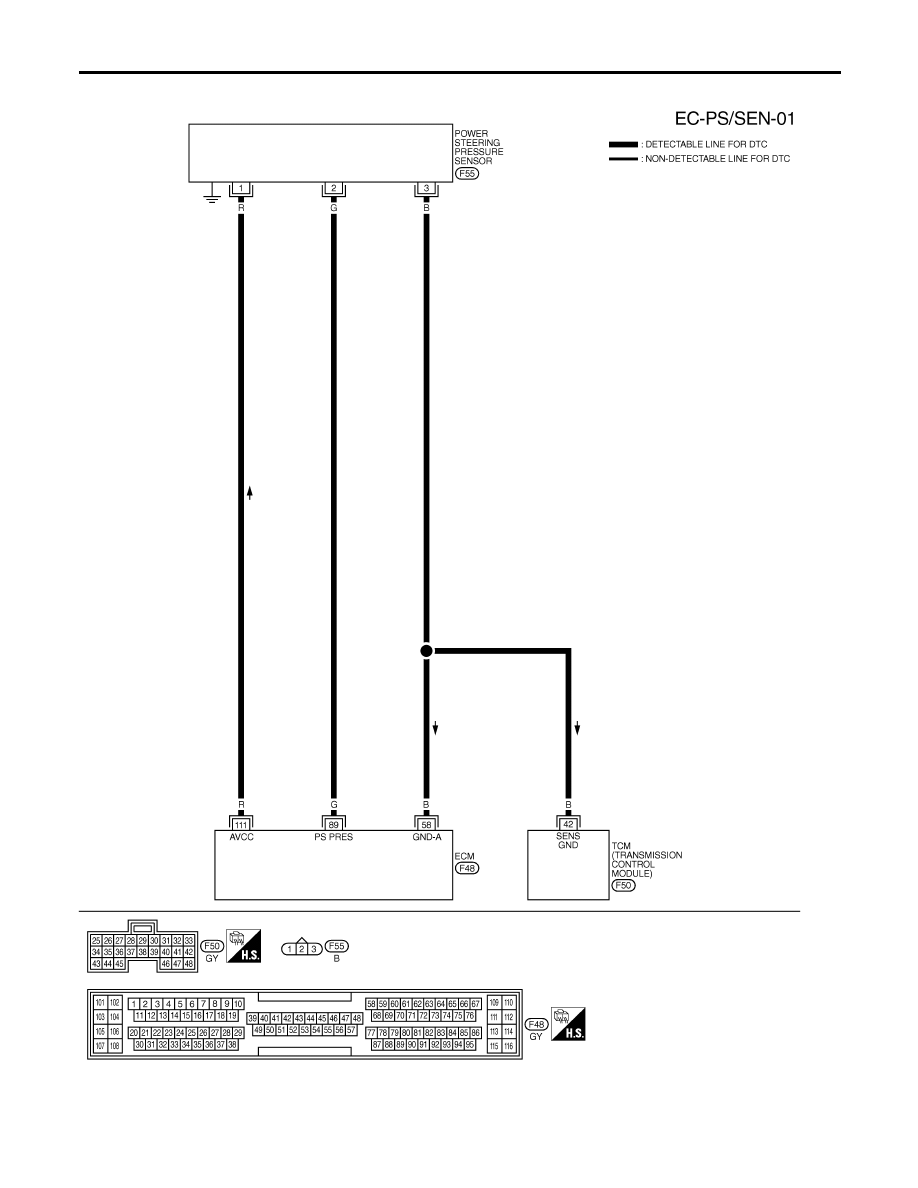

Wiring Diagram

NHEC1253

MEC640E

DTC P0550 PSP SENSOR

Wiring Diagram

EC-438

Specification data are reference values and are measured between each terminal and body ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

58

B

Sensor ground

[Engine is running]

I

Warm-up condition

I

Idle speed

Approximately 0V

89

G

Power steering pres-
sure sensor

[Engine is running]

I

Steering wheel is being turned.

0.5 - 4.0V

[Engine is running]

I

Steering wheel is not being turned.

0.4 - 0.8V

111

R

Sensor power supply

[Ignition switch ON]

Approximately 5V

Diagnostic Procedure

NHEC1254

1

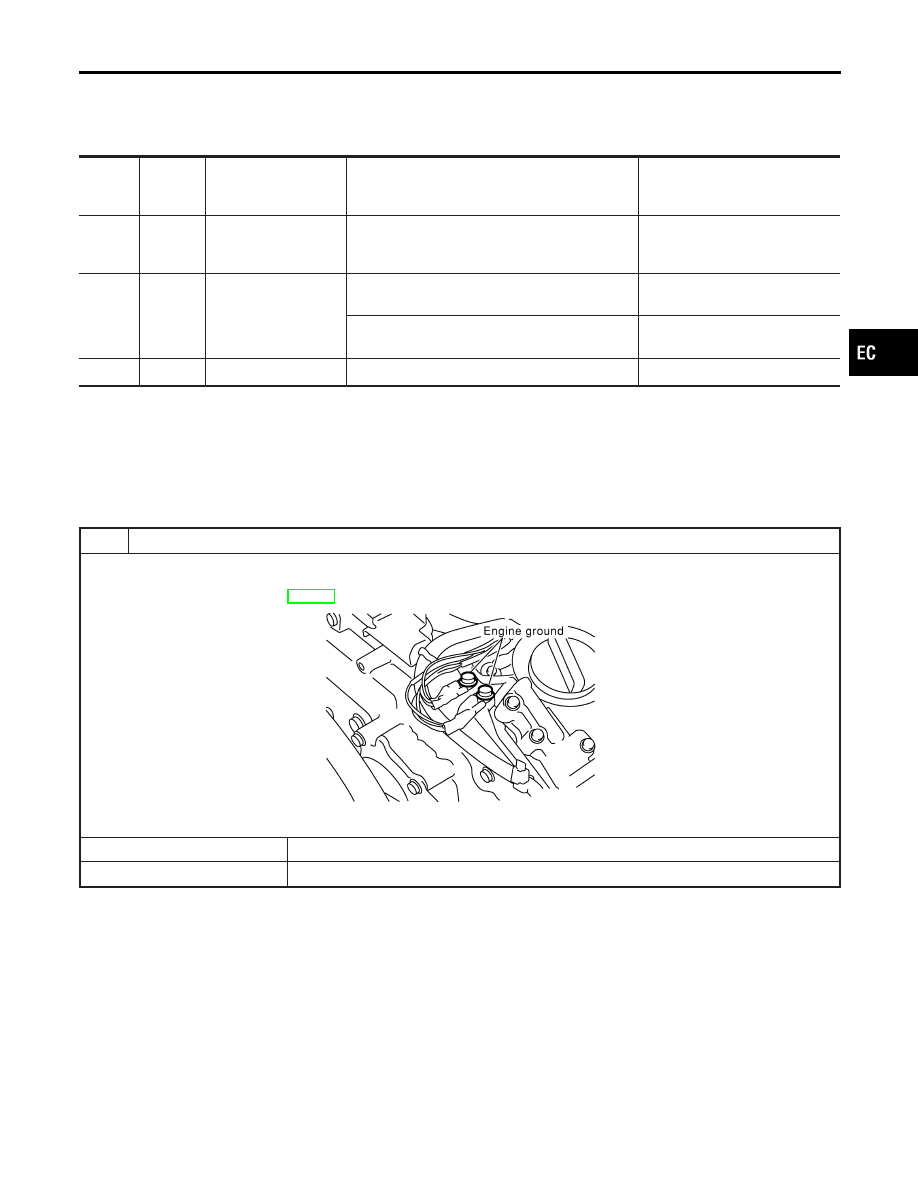

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0550 PSP SENSOR

Wiring Diagram (Cont’d)

EC-439

2

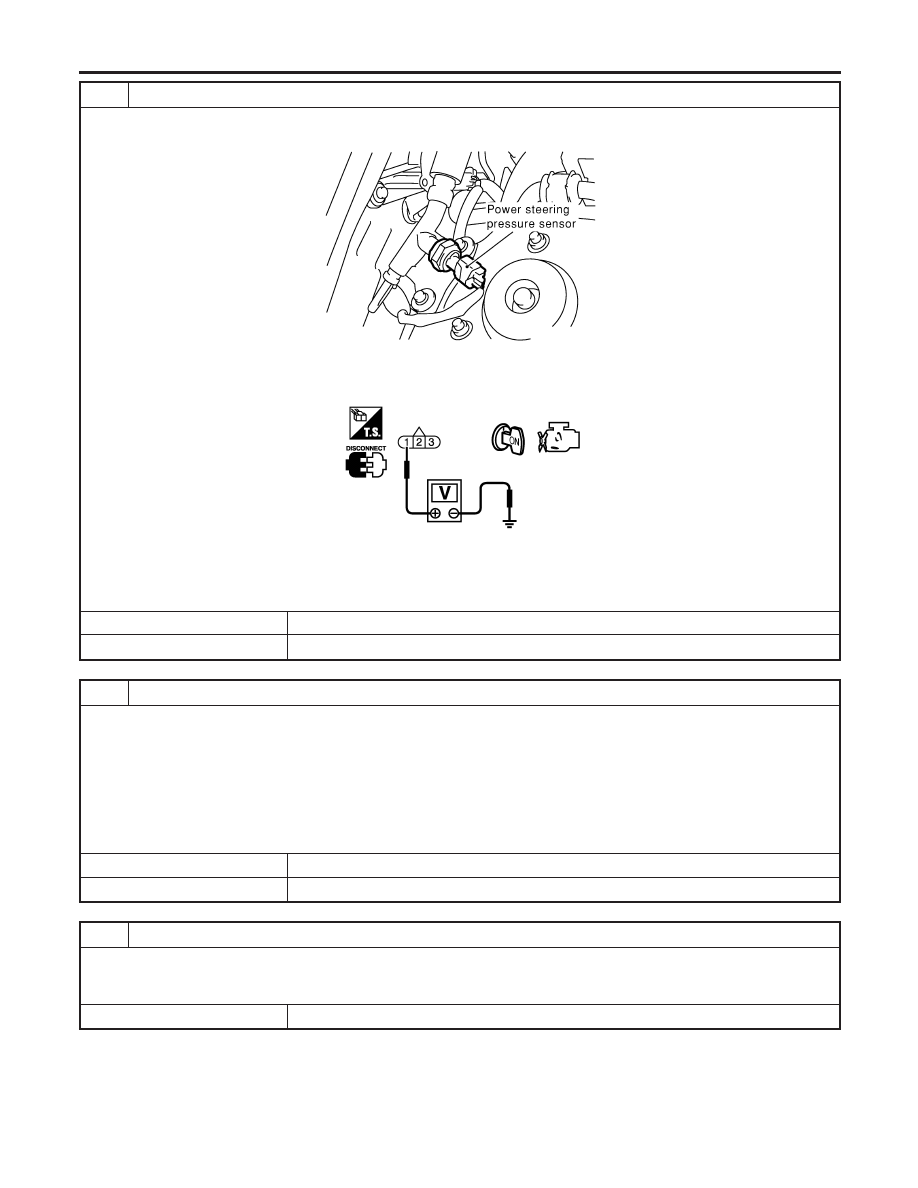

CHECK PSP SENSOR POWER SUPPLY CIRCUIT

1. Disconnect PSP sensor harness connector.
2. Turn ignition switch ON.

SEC046D

3. Check voltage between PSP sensor terminal 1 and ground with CONSULT-II or tester.

SEC048D

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connectors.

3

CHECK PSP SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Disconnect TCM harness connector.
4. Check harness continuity between PSP sensor terminal 3 and ECM terminal 58, TCM terminal 42.

Refer to Wiring Diagram.

Continuity should exist.

5. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between ECM and PSP sensor

I

Harness for open or short between TCM (Transmission Control Module) and PSP sensor.

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0550 PSP SENSOR

Diagnostic Procedure (Cont’d)
