Component Description

=NHEC1004

The vehicle speed sensor signal is sent from ABS actuator and
electric unit or ABS/TCS control unit to combination meter. The
combination meter then sends a signal to the ECM.

On Board Diagnosis Logic

NHEC1006

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P0500
0500

Vehicle speed sensor

The almost 0 km/h (0 MPH) signal from vehicle
speed sensor signal is sent to ECM even when
vehicle is being driven.

I

Harness or connector
(The vehicle speed sensor signal cir-
cuit is open or shorted.)

I

ABS actuator and electric unit or
ABS/TCS control unit

I

Combination meter

DTC Confirmation Procedure

NHEC1007

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:
Steps 1 and 2 may be conducted with the drive wheels lifted
in the shop or by driving the vehicle. If a road test is expected
to be easier, it is unnecessary to lift the vehicle.

SEF196Y

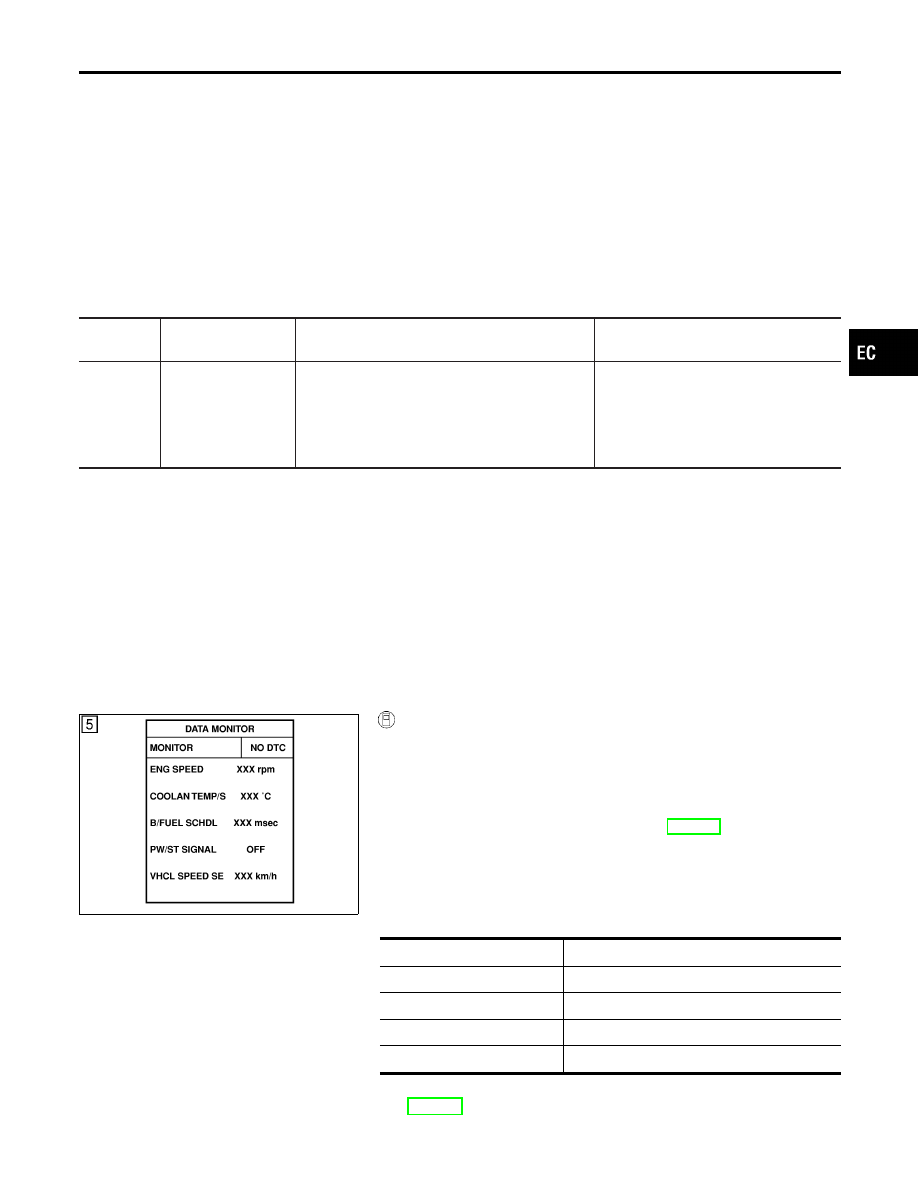

WITH CONSULT-II

NHEC1007S01

1)

Start engine (TCS switch or VDC switch OFF).

2)

Read “VHCL SPEED SE” in “DATA MONITOR” mode with
CONSULT-II. The vehicle speed on CONSULT-II should
exceed 10 km/h (6 MPH) when rotating wheels with suitable
gear position.
If NG, go to “Diagnostic Procedure”, EC-432.
If OK, go to following step.

3)

Select “DATA MONITOR” mode with CONSULT-II.

4)

Warm engine up to normal operating temperature.

5)

Maintain the following conditions for at least 10 consecutive
seconds.

ENG SPEED

More than 1,800 rpm

COOLAN TEMP/S

More than 70°C (158°F)

B/FUEL SCHDL

5.5 - 14.0 msec

Selector lever

Suitable position

PW/ST SIGNAL

OFF

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-432.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0500 VSS

Component Description

EC-429

Overall Function Check

NHEC1008

Use this procedure to check the overall function of the vehicle
speed sensor signal circuit. During this check, a 1st trip DTC might
not be confirmed.

WITH GST

NHEC1008S01

1)

Lift up drive wheels.

2)

Start engine.

3)

Read vehicle speed sensor signal in “MODE 1” with GST.
The vehicle speed sensor signal on GST should be able to
exceed 10 km/h (6 MPH) when rotating wheels with suitable
gear position.

4)

If NG, go to “Diagnostic Procedure”, EC-432.

DTC P0500 VSS

Overall Function Check

EC-430

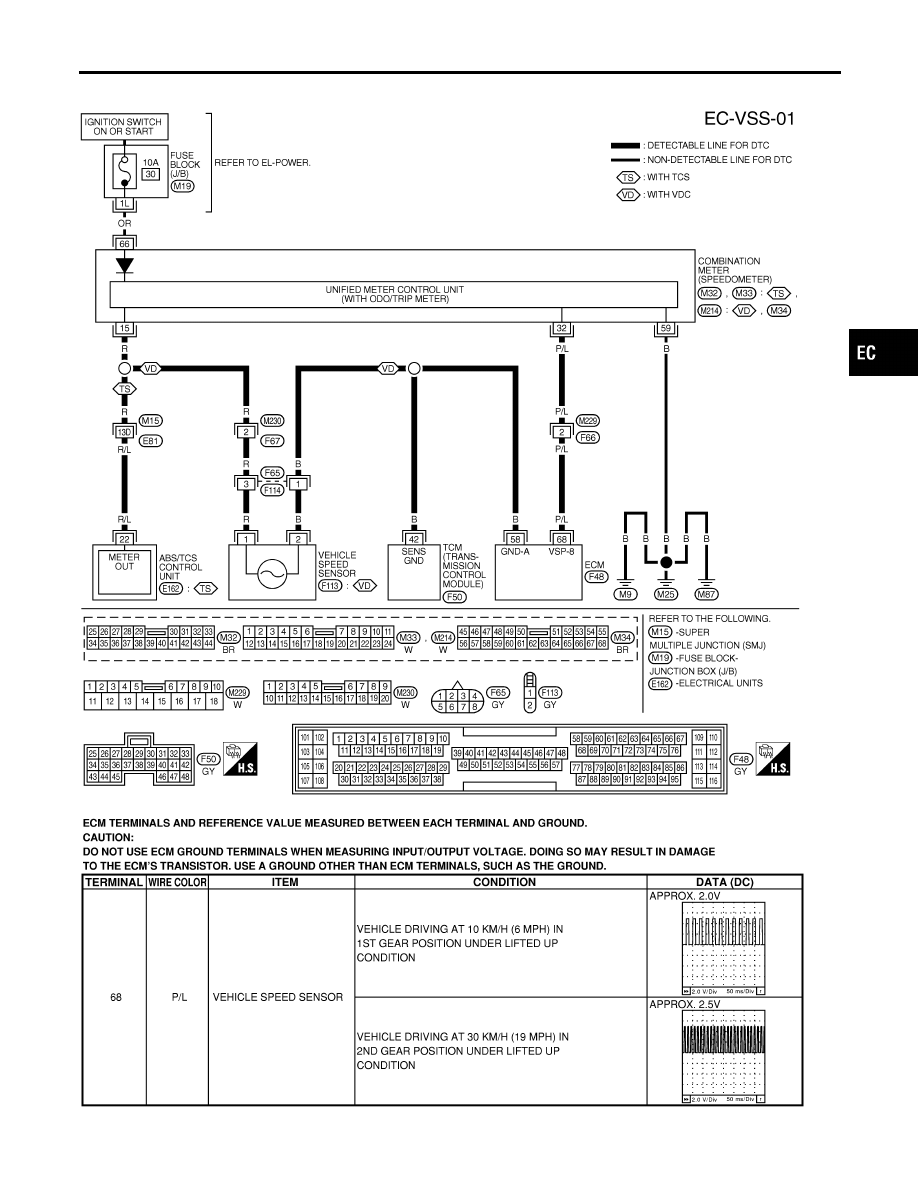

Wiring Diagram

=NHEC1009

MEC639E

SEC045D

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0500 VSS

Wiring Diagram

EC-431

Diagnostic Procedure

NHEC1010

1

CHECK VEHICLE SPEED SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector and combination meter harness connector M32.
3. Check harness continuity between ECM terminal 68 and combination meter terminal 32.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Harness for open or short between ECM and combination meter

©

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK COMBINATION METER FUNCTION

Make sure that speedometer functions properly.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

CHECK COMBINATION METER CIRCUIT FOR OPEN AND SHORT

Check the following.

I

Harness connectors M15, E81

I

Harness connectors M230, F67

I

Harness connectors F65, F114

I

Harness for open or short between combination meter and vehicle speed sensor

I

Harness for open or short between combination meter and ABS/TCS control unit

I

Harness for open or short between vehicle speed sensor and ECM

I

Harness for open or short between vehicle speed sensor and TCM (Transmission control module)

OK or NG

OK

©

Check combination meter and vehicle speed sensor or ABS/TCS control unit. Refer to EL
section.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

DTC P0500 VSS

Diagnostic Procedure

EC-432
