SEC088D

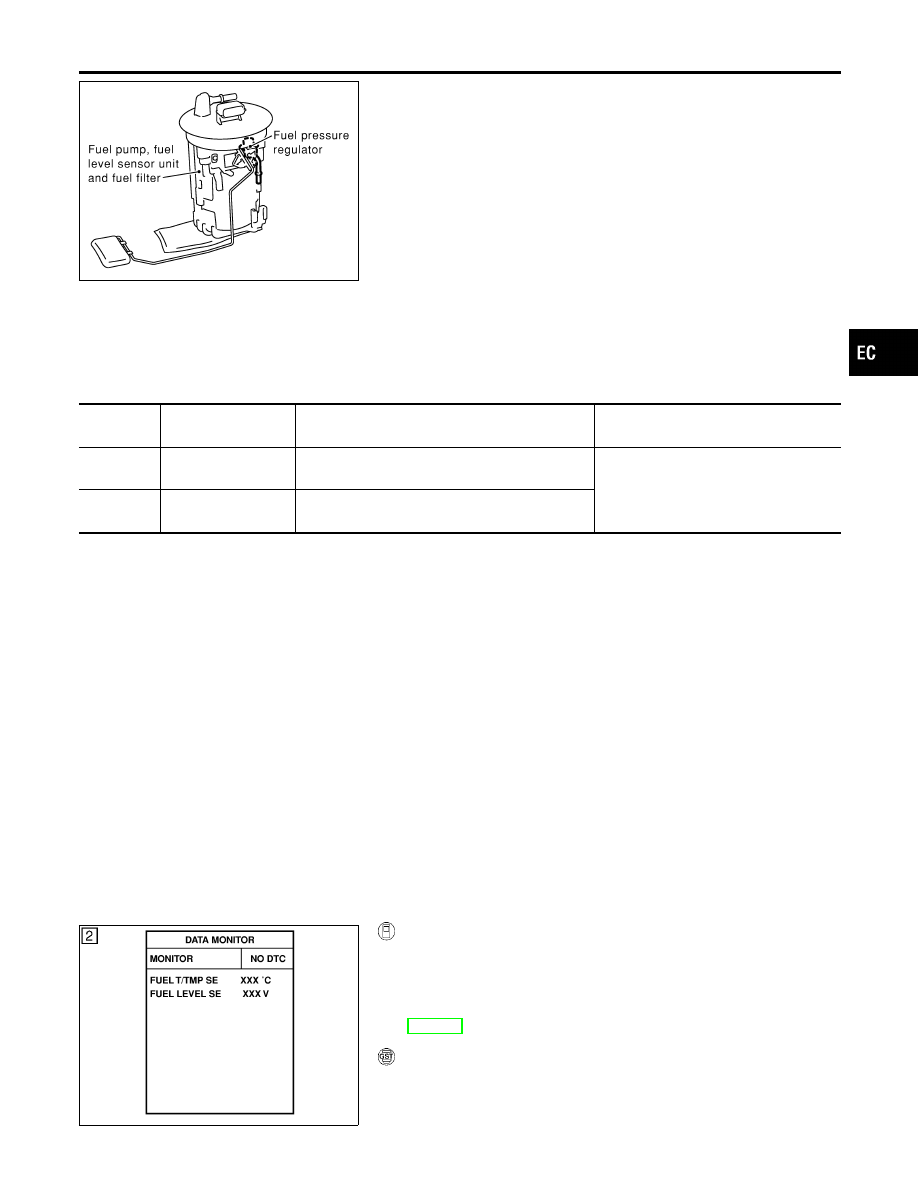

Component Description

NHEC0999

The fuel level sensor is mounted in the fuel level sensor unit. The
sensor detects a fuel level in the fuel tank and transmits a signal
to the ECM.
It consists of two parts, one is mechanical float and the other is
variable resistor. Fuel level sensor output voltage changes depend-
ing on the movement of the fuel mechanical float.

On Board Diagnostic Logic

NHEC1000

ECM receives two signals from the fuel level sensor circuit.
One is fuel level sensor power supply circuit, and the other is fuel
level sensor ground circuit.
This diagnosis indicates the former, to detect open or short circuit
malfunction.

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P0462
0462

Fuel level sensor cir-
cuit low input

An excessively low voltage is sent from the sensor
is sent to ECM.

I

Harness or connectors
(The sensor circuit is open or
shorted.)

I

Fuel level sensor

P0463
0463

Fuel level sensor cir-
cuit high input

An excessively high voltage is sent from the sen-
sor is sent to ECM.

DTC Confirmation Procedure

NHEC1001

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 11V at ignition switch ON.

SEF195Y

WITH CONSULT-II

NHEC1001S01

1)

Turn ignition switch ON.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 5 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-427.

WITH GST

NHEC1001S02

Follow the procedure “WITH CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0462, P0463 FUEL LEVEL SENSOR

Component Description

EC-425

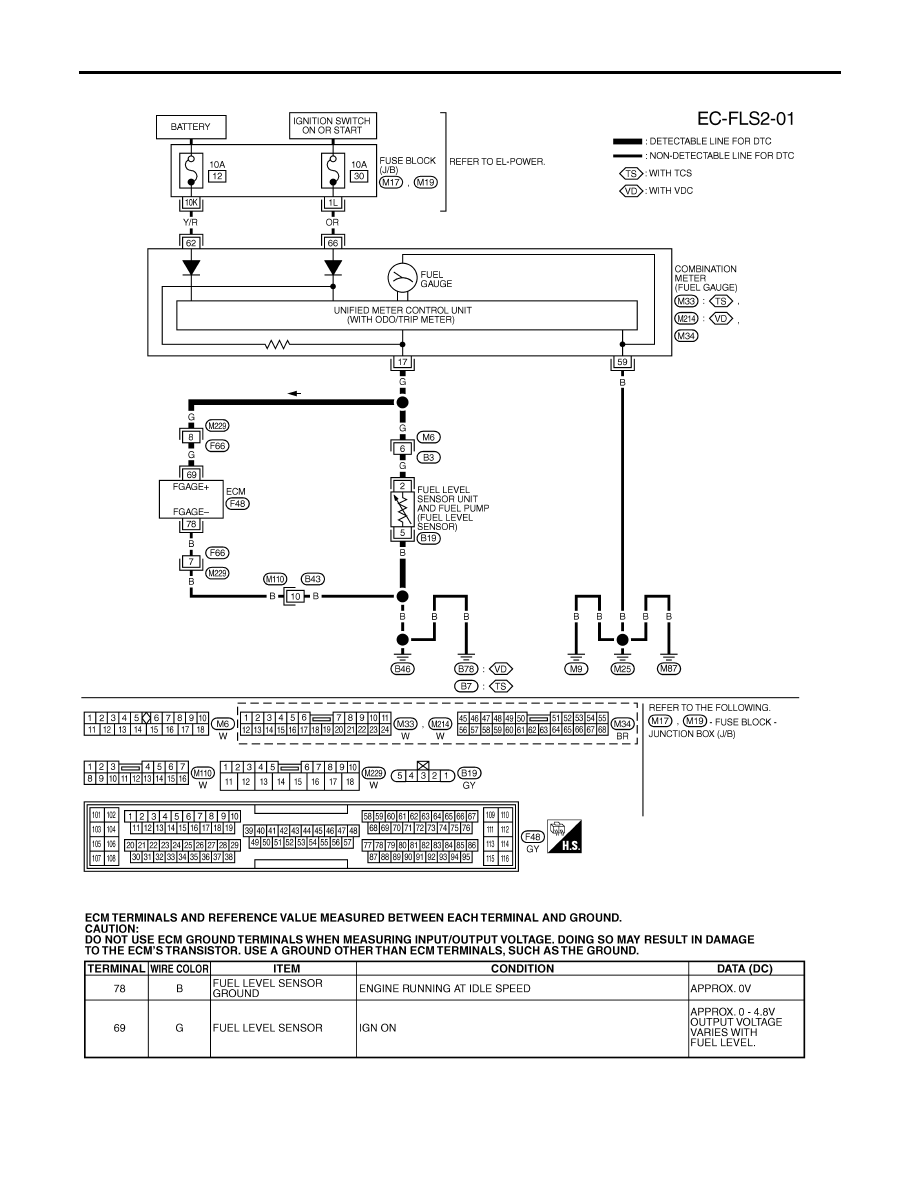

Wiring Diagram

NHEC1002

MEC638E

SEF711YB

DTC P0462, P0463 FUEL LEVEL SENSOR

Wiring Diagram

EC-426

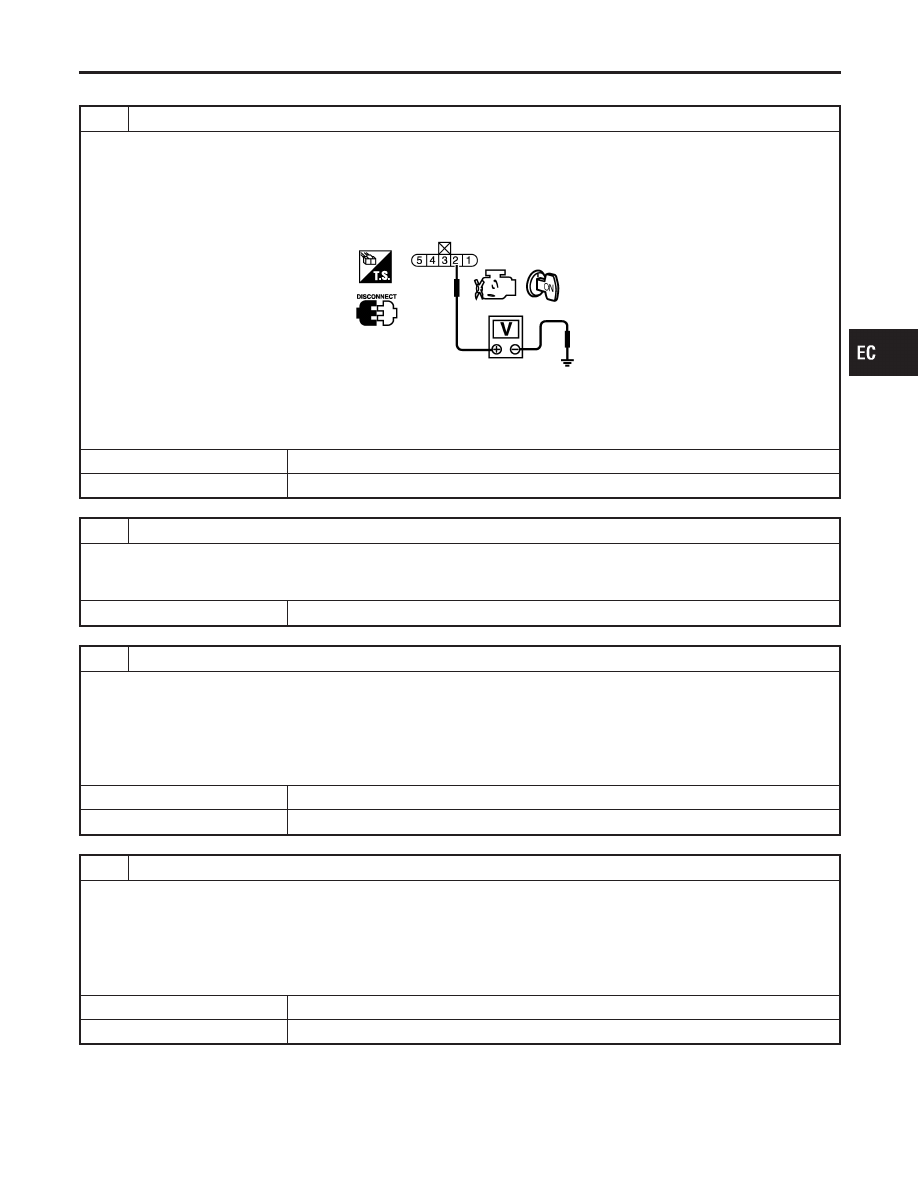

Diagnostic Procedure

=NHEC1003

1

CHECK FUEL LEVEL SENSOR POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect “fuel level sensor unit and fuel pump” harness connector.
3. Turn ignition switch ON.
4. Check voltage between “fuel level sensor unit and fuel pump” terminal 2 and ground with CONSULT-II or tester.

SEC220D

Voltage: Battery voltage

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M6, B3

I

Harness for open or short between combination meter and “fuel level sensor unit and fuel pump”

©

Repair or replace harness or connectors.

3

CHECK FUEL LEVEL SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Check harness continuity between “fuel level sensor unit and fuel pump” terminal 5 and ground. Refer to Wiring Dia-

gram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to power in harness or connectors.

4

CHECK FUEL LEVEL SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 69 and “fuel level sensor and fuel pump” terminal 2. Refer to Wiring

Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0462, P0463 FUEL LEVEL SENSOR

Diagnostic Procedure

EC-427

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F66, M229

I

Harness connectors M6, B3

I

Harness for open between ECM and fuel level sensor

©

Repair open circuit or short to power in harness on connectors.

6

CHECK FUEL LEVEL SENSOR

Refer to EL-140, “Fuel Level Sensor Unit Check”.

OK or NG

OK

©

GO TO 7.

NG

©

Replace fuel level sensor unit.

7

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

DTC P0462, P0463 FUEL LEVEL SENSOR

Diagnostic Procedure (Cont’d)
