Infiniti I35 (A33). Manual - part 120

ABS Actuator Solenoid Valve or Solenoid Valve
Relay

=NHBR0171

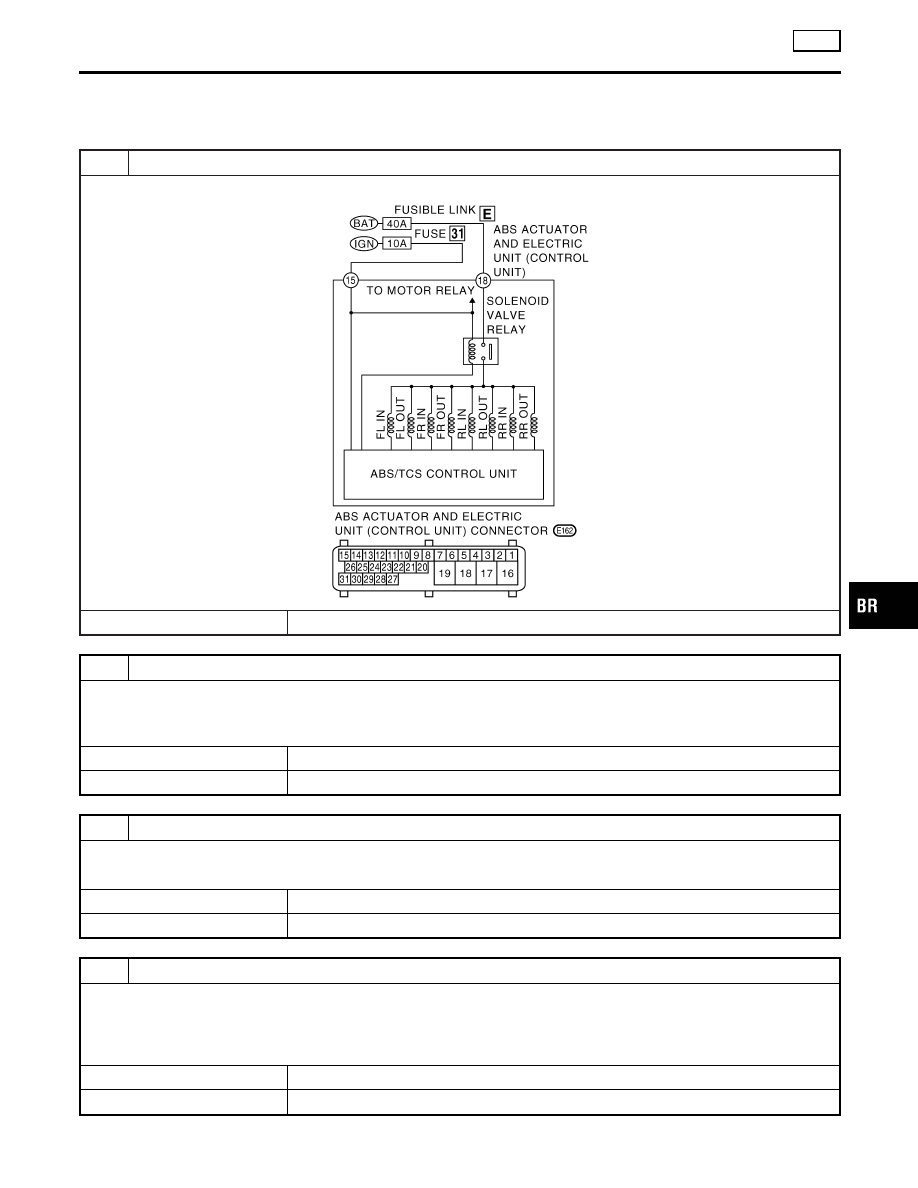

DIAGNOSTIC PROCEDURE

NHBR0171S01

1

INSPECTION START

Solenoid valve relay inspection

SBR159F

©

GO TO 2.

2

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

Check 40A [E] fusible link (ABS ACTR) for ABS solenoid valve relay. For fusible link layout, refer to POWER SUPPLY
ROUTING in EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 7.

3

CHECK FUSE

Check 10A fuse No. 31. For fuse layout, refer to “POWER SUPPLY ROUTING” in EL section.

Is fuse OK?

Yes

©

GO TO 4.

No

©

GO TO 9.

4

CHECK CONNECTOR

1. Disconnect connectors from ABS actuator and electric unit (control unit) connector E162. Check terminals for damage

or loose connection. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 5.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve or Solenoid Valve Relay

BR-65

5

CHECK GROUND CIRCUIT

Refer to ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) in Ground Circuit Check, BR-57.

Is ground circuit OK?

Yes

©

GO TO 6.

No

©

Repair harness and connectors.

6

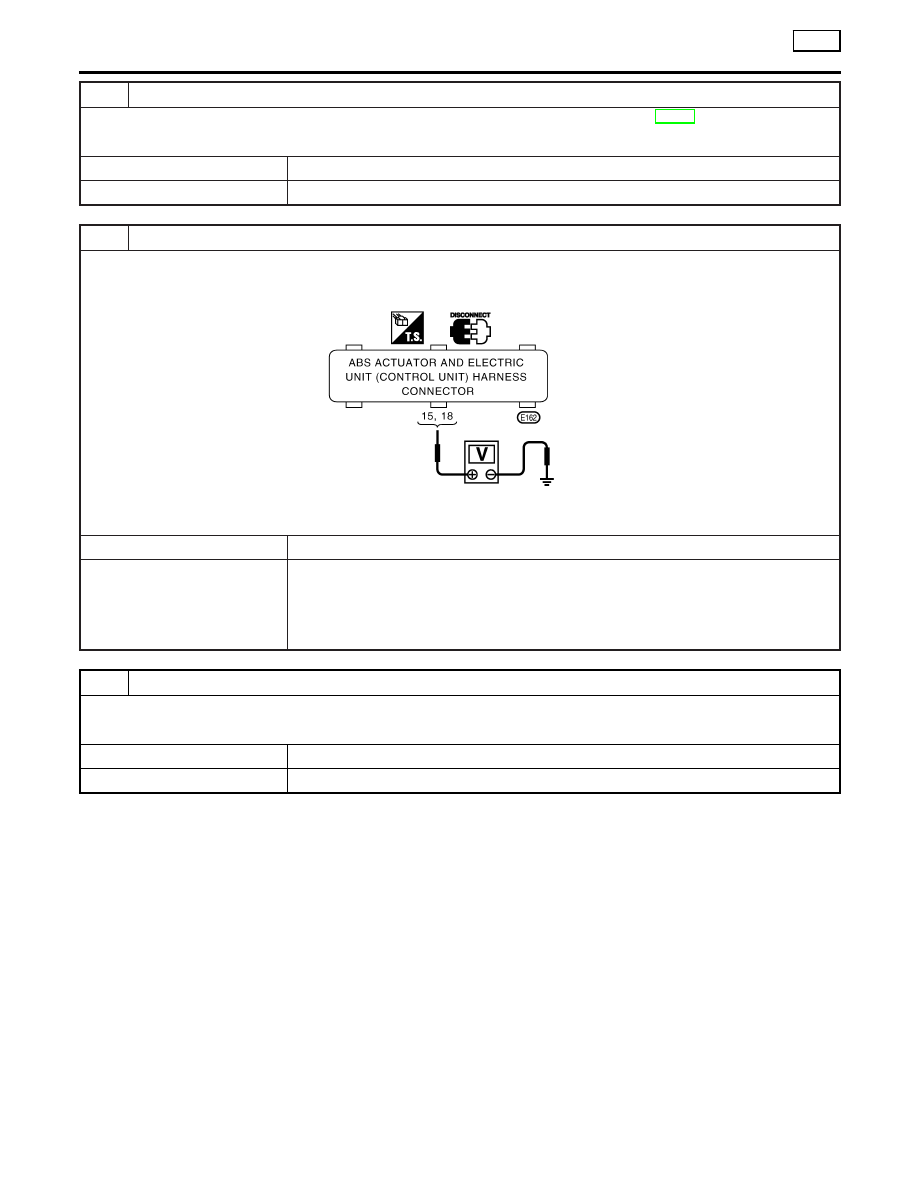

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit (control unit) connector E162.
2. Check voltage between ABS actuator and electric unit (control unit) harness connector E162 terminals 15 (GY) and 18

(L/B) and ground.

SBR160F

Does battery voltage exist?

Yes

©

Replace ABS actuator and electric unit (control unit).

No

©

Check the following.

I

Harness connector E162

I

Harness for open or short between ABS actuator and electric unit (control unit) and
fusible link
If NG, repair harness or connectors.

7

REPLACE FUSIBLE LINK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 8.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve or Solenoid Valve Relay (Cont’d)

BR-66

8

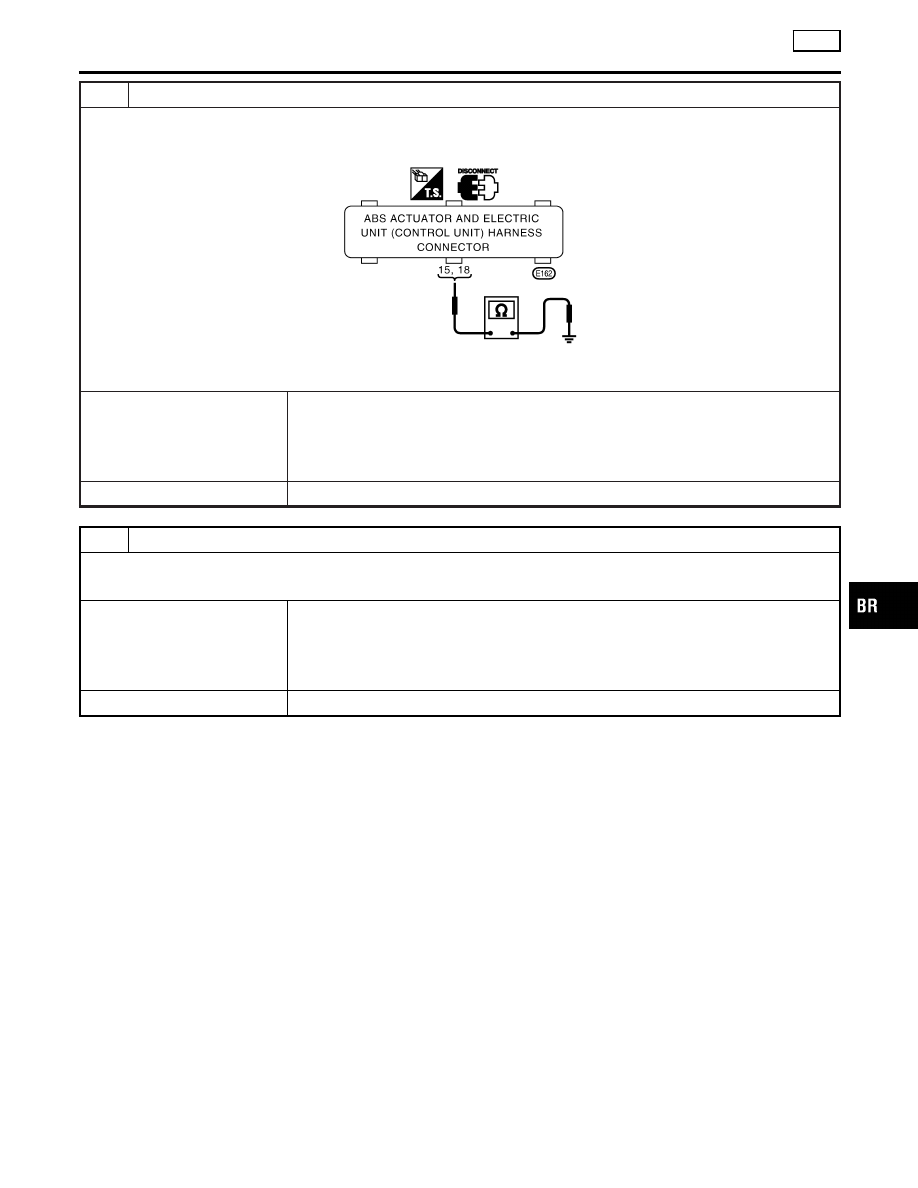

CHECK RELAY UNIT POWER SUPPLY CIRCUIT FOR SHORT

1. Disconnect battery cable and ABS actuator and electric unit (control unit) connector E162.
2. Check continuity between ABS actuator and electric unit (control unit) harness connector E162 terminal 15 (GY) and 18

(L/B) and ground.

SBR161F

Does continuity exist?

Yes

©

Check the following.

I

Harness connector E162

I

Harness for open or short between ABS actuator and electric unit (control unit) and
fusible link
If NG, repair harness or connectors.

No

©

Replace ABS actuator and electric unit (control unit).

9

REPLACE FUSE

Replace fuse.

Does the fuse blow out when ignition switch is turned “ON”?

Yes

©

Check the following.

I

Harness connector E162

I

Harness for open or short between ABS actuator and electric unit (control unit) and
fuse
If NG, repair harness or connectors.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve or Solenoid Valve Relay (Cont’d)

BR-67

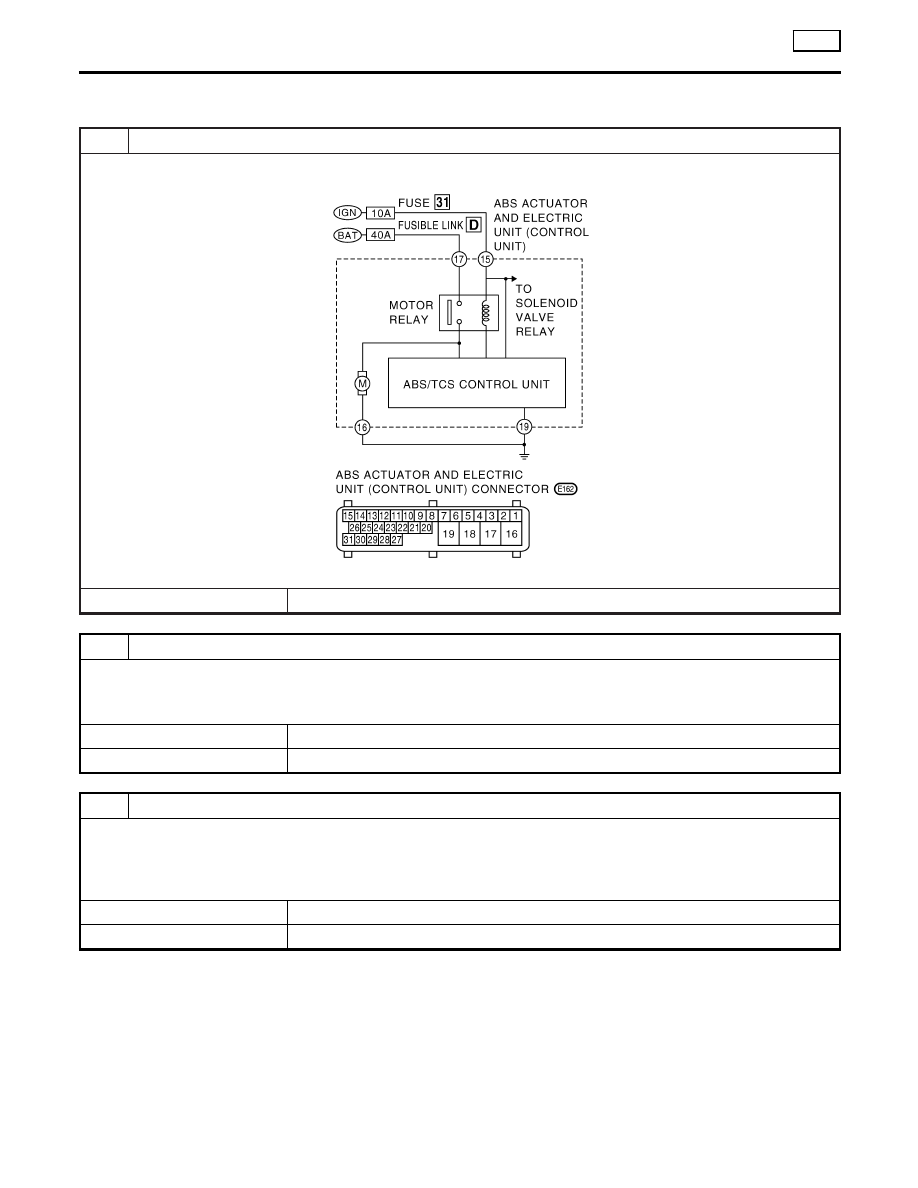

Motor Relay or Motor

=NHBR0172

DIAGNOSTIC PROCEDURE

NHBR0172S01

1

INSPECTION START

ABS motor relay inspection

SBR162F

©

GO TO 2.

2

CHECK MOTOR POWER SUPPLY CIRCUIT

Check 40A [D] fusible link (ABS MTR) for ABS motor relay. For fusible link layout, refer to POWER SUPPLY ROUTING in
EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 6.

3

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit (control unit) connector E162. Check terminals for damage or loose connec-

tion. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 4.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor

BR-68
