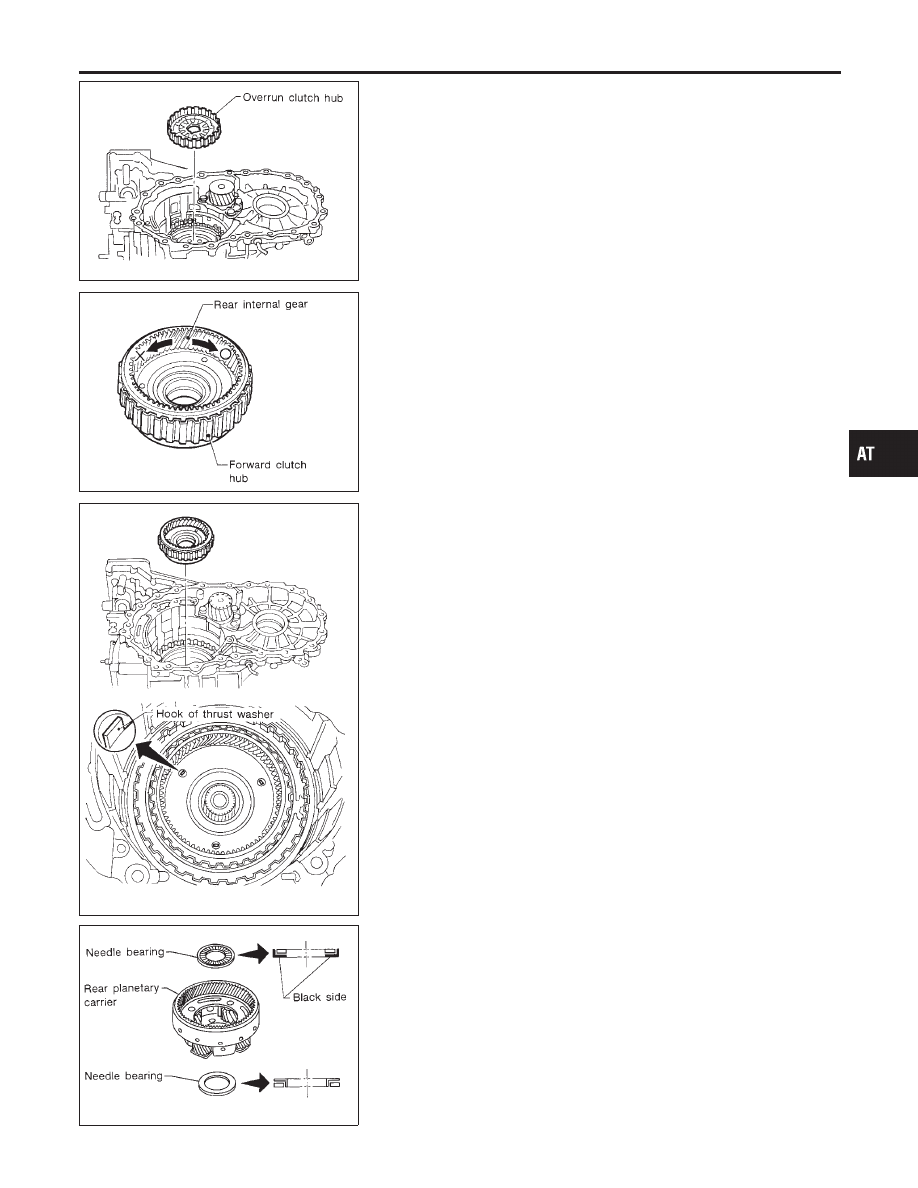

Install overrun clutch hub.

I

Apply petroleum jelly to thrust washers.

I

Align teeth of overrun clutch drive plates before installing.

SAT198F

9.

Hold forward clutch hub and turn rear internal gear.
Check overrun clutch hub for correct directions of lock and
unlock.

I

If not shown as illustrated, check installed direction of
forward one-way clutch.

SAT199F

10. Install forward clutch hub and rear internal gear assembly.

I

Align teeth of forward clutch drive plates before installing.

I

Check that three hooks of thrust washer are correctly
aligned after installing.

SAT028F

11. Install rear planetary carrier assembly and rear sun gear

according to the following procedures.

a.

Install needle bearings on rear planetary carrier.

I

Apply petroleum jelly to needle bearings.

I

Pay attention to direction of needle bearings.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-369

SAT027F

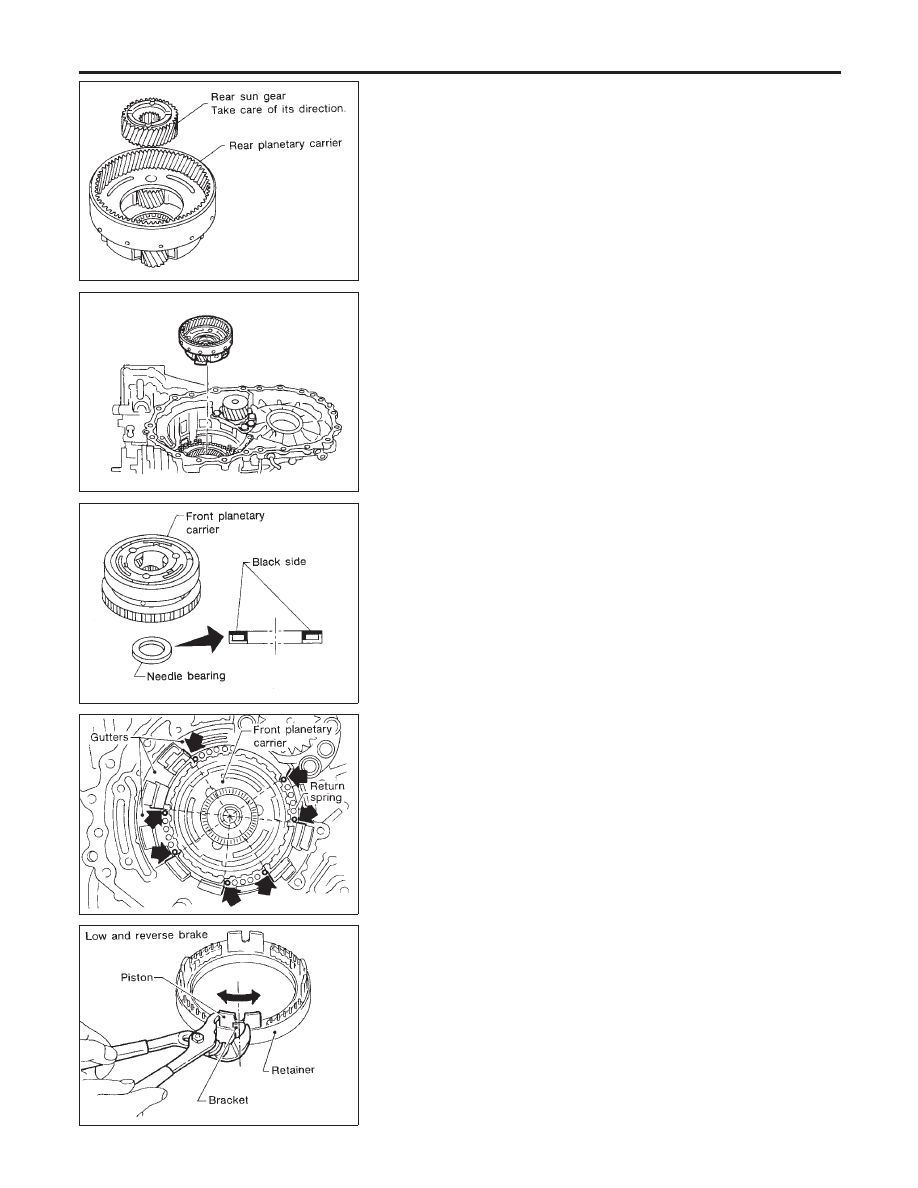

b.

Install rear sun gear on rear planetary carrier.

I

Pay attention to direction of rear sun gear.

SAT026F

c.

Install rear planetary carrier on transmission case.

SAT380F

12. Install thrust needle bearing on front planetary carrier, then

install them together on transmission case.

I

Apply petroleum jelly to thrust needle bearing.

I

Pay attention to direction of thrust needle bearing.

SAT322F

13. Install low and reverse brake piston according to the following

procedures.

a.

Set and align return springs to transmission case gutters as
shown in illustration.

SAT323F

b.

Set and align piston with retainer.

ASSEMBLY

Assembly (2) (Cont’d)

AT-370

SAT324F

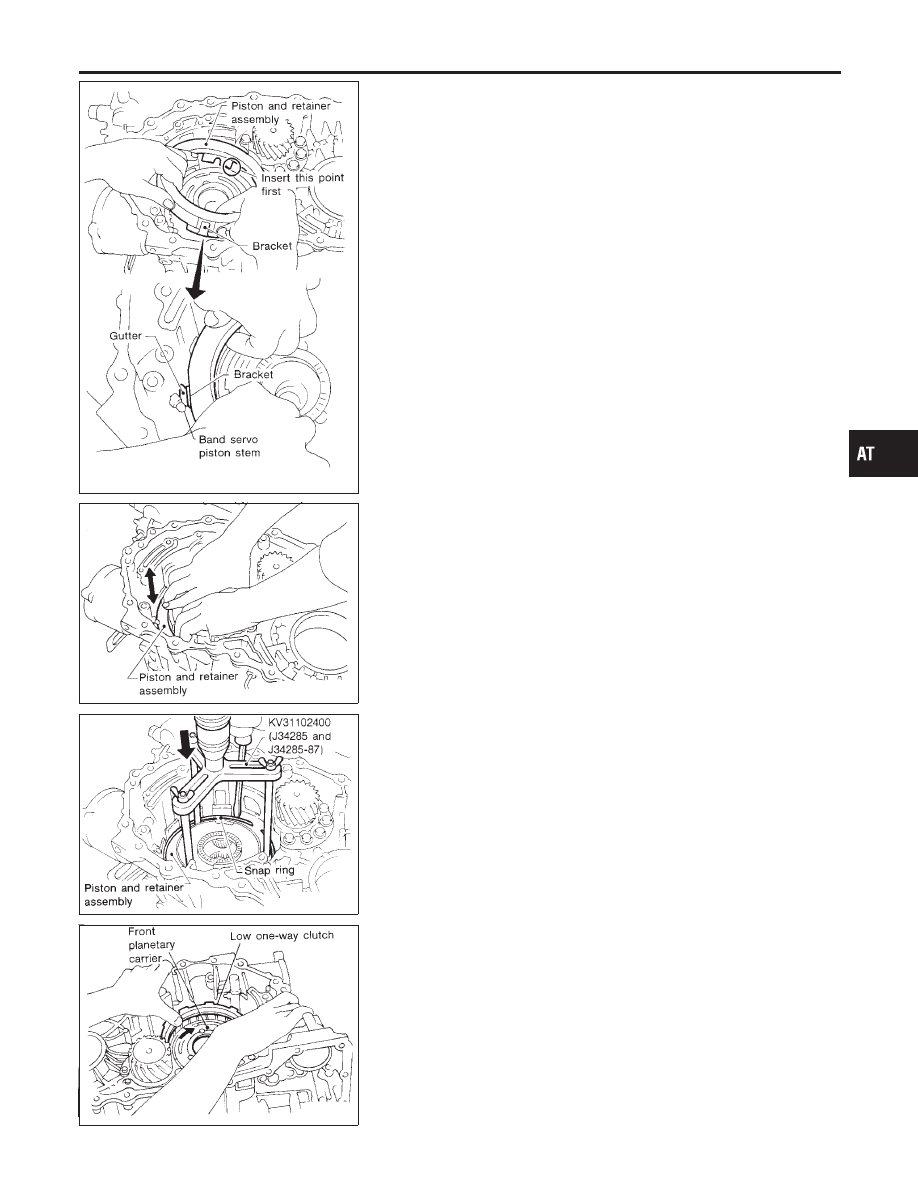

c.

Install piston and retainer assembly on the transmission case.

I

Align bracket to specified gutter as indicated in illustra-
tion.

SAT325F

d.

Check that each protrusion of piston is correctly set to corre-
sponding return spring as follows.

I

Push piston and retainer assembly evenly and confirm
they move smoothly.

I

If they can not move smoothly, remove piston and retainer
assembly and align return spring correctly as instructed
in step “a”.

SAT326FB

e.

Push down piston and retainer assembly and install snap ring.

SAT206F

14. Install low one-way clutch to front planetary carrier by turning

carrier in the direction of the arrow shown.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-371

SAT046D

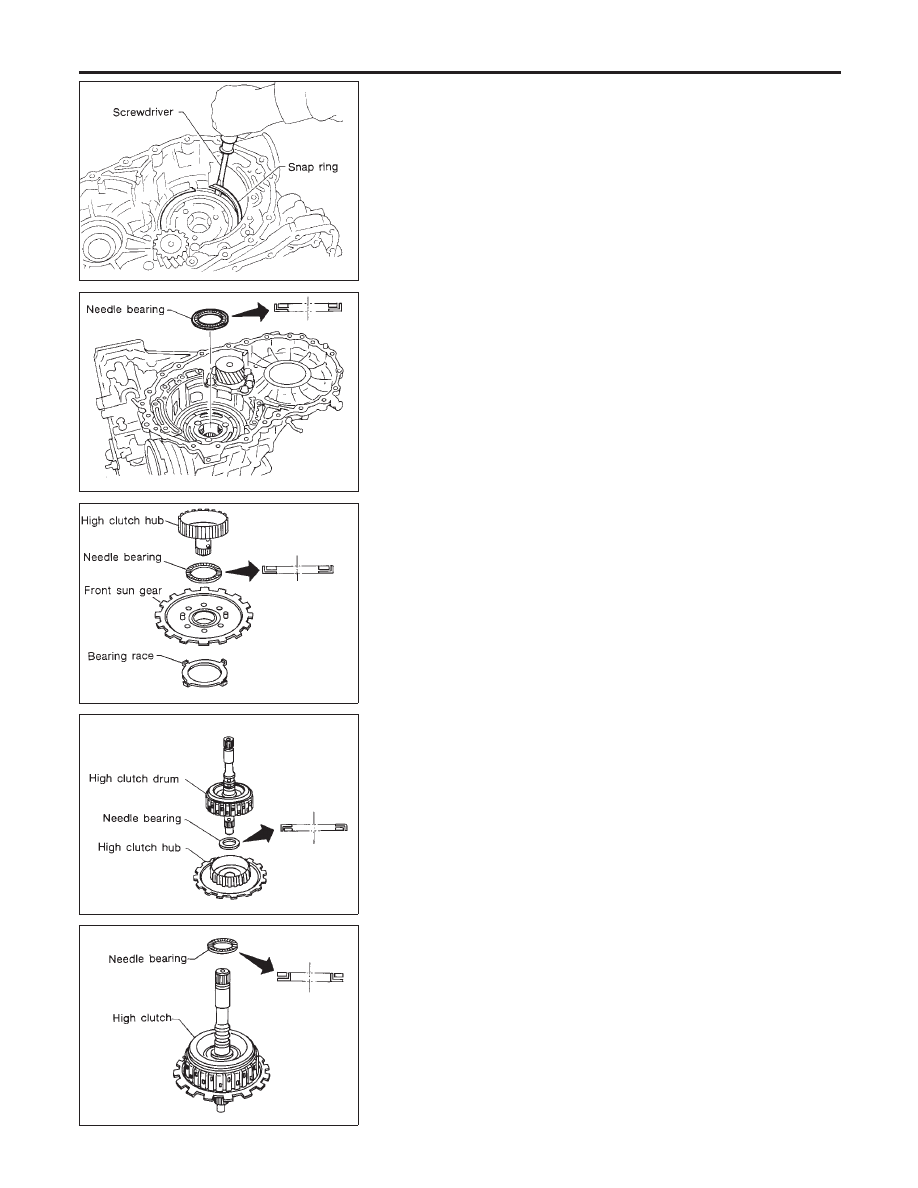

15. Install snap ring with screwdriver.
