SAT203D

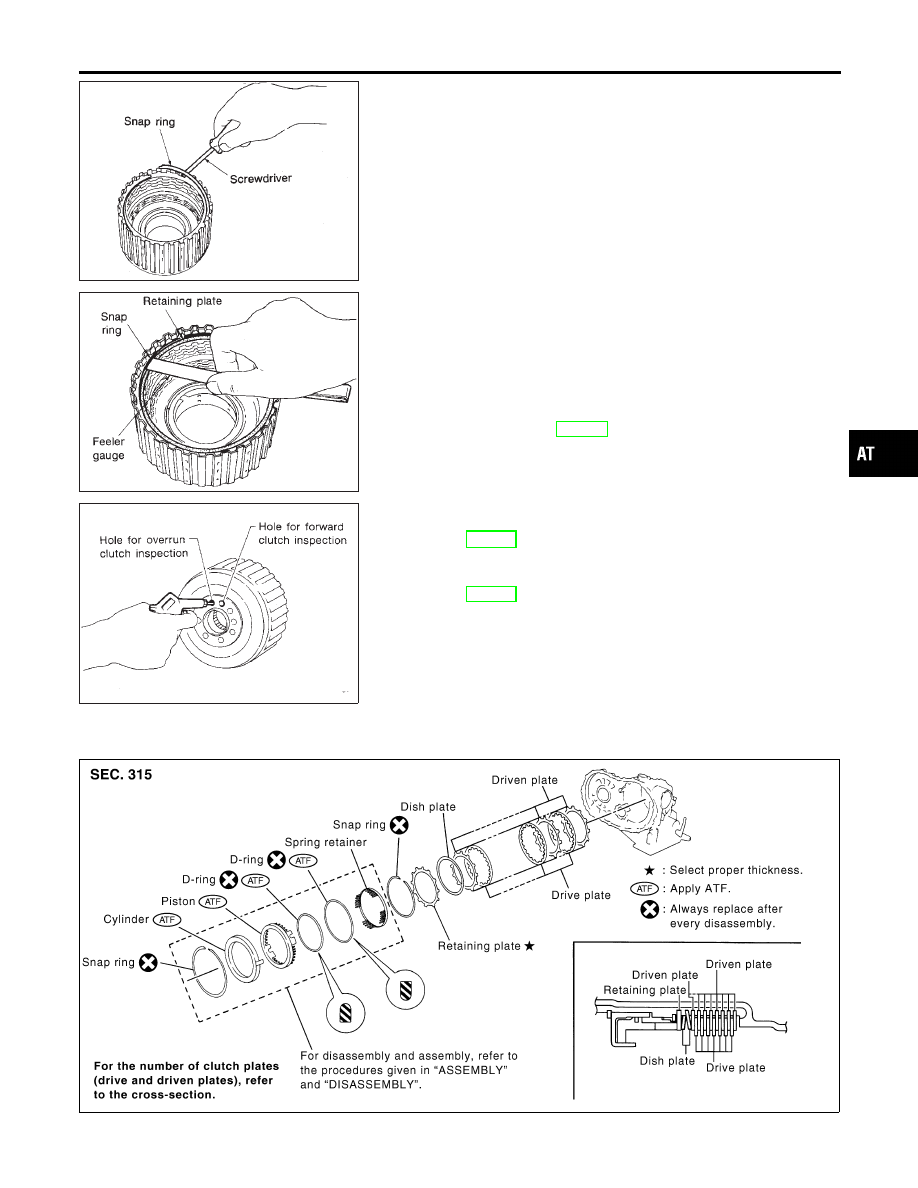

9.

Install drive plates, driven plates, retaining plate and dish plate
for forward clutch.

I

Take care with order of plates.

10. Install snap ring for forward clutch.

SAT228D

11. Measure clearance between forward clutch retaining plate and

snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard 0.45 - 0.85 mm (0.0177 - 0.0335 in)
Allowable limit 1.85 mm (0.0728 in)

Forward clutch retaining plate:

Refer to SDS, AT-384.

SAT123F

12. Check operation of forward clutch.

Refer to “DISASSEMBLY”, “Forward Clutch and Overrun
Clutch”, AT-336.

13. Check operation of overrun clutch.

Refer to “DISASSEMBLY”, “Forward Clutch and Overrun
Clutch”, AT-336.

Low & Reverse Brake

COMPONENTS

NHAT0157

SAT846K

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-341

SAT147F

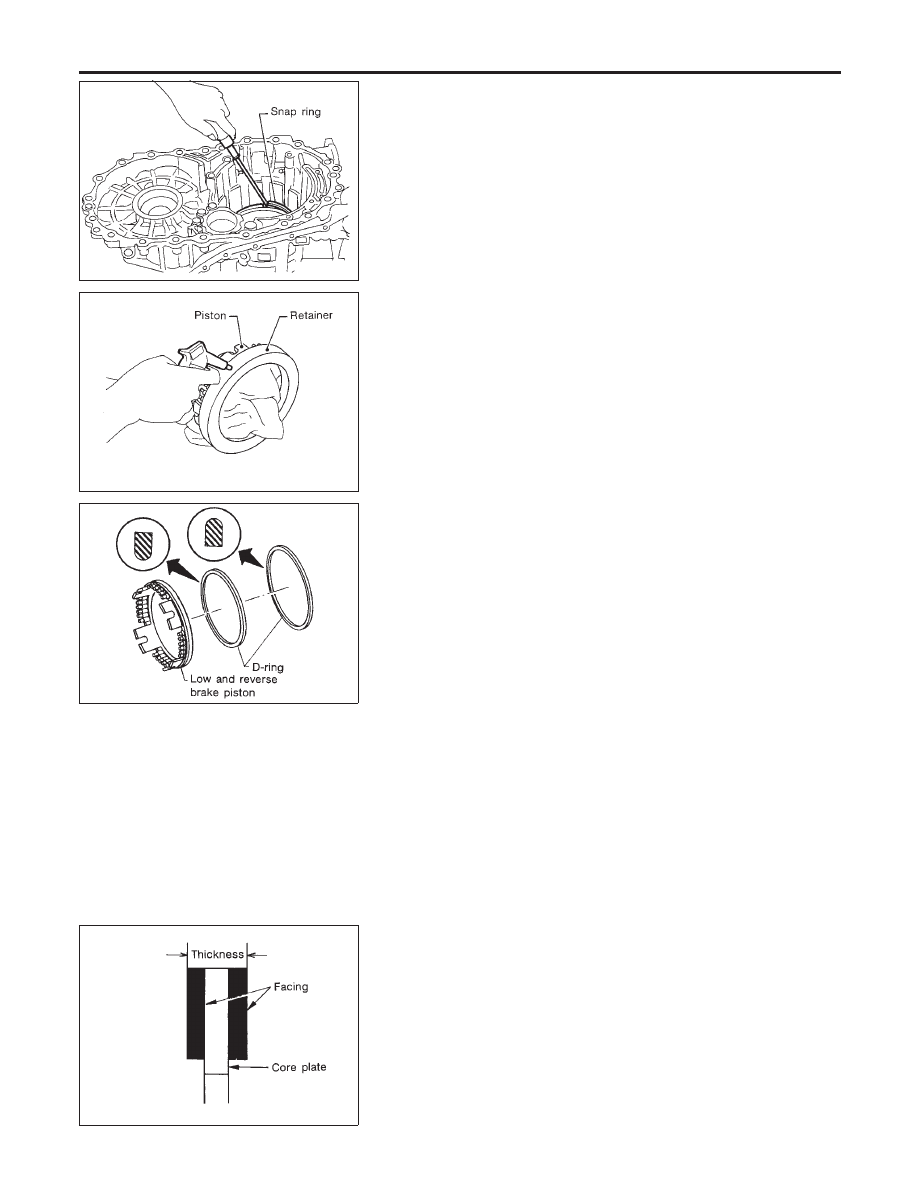

DISASSEMBLY

NHAT0158

1.

Check operation of low & reverse brake.

a.

Apply compressed air to oil hole of transmission case.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring:

I

D-ring might be damaged.

I

Fluid might be leaking past piston check ball.

SAT149F

2.

In order to remove piston, apply compressed air to oil hole of
retainer while holding piston.

I

Apply air gradually and allow piston to come out evenly.

SAT150F

3.

Remove D-rings from piston.

INSPECTION

NHAT0159

Low and Reverse Brake Snap Ring, Spring Retainer
and Return Springs

NHAT0159S01

I

Check for deformation, fatigue or damage.
If necessary, replace.

I

When replacing spring retainer and return springs,
replace them as a set.

SAT162D

Low and Reverse Brake Drive Plate

NHAT0159S02

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value 1.8 mm (0.071 in)
Wear limit 1.6 mm (0.063 in)

I

If not within wear limit, replace.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-342

SAT150F

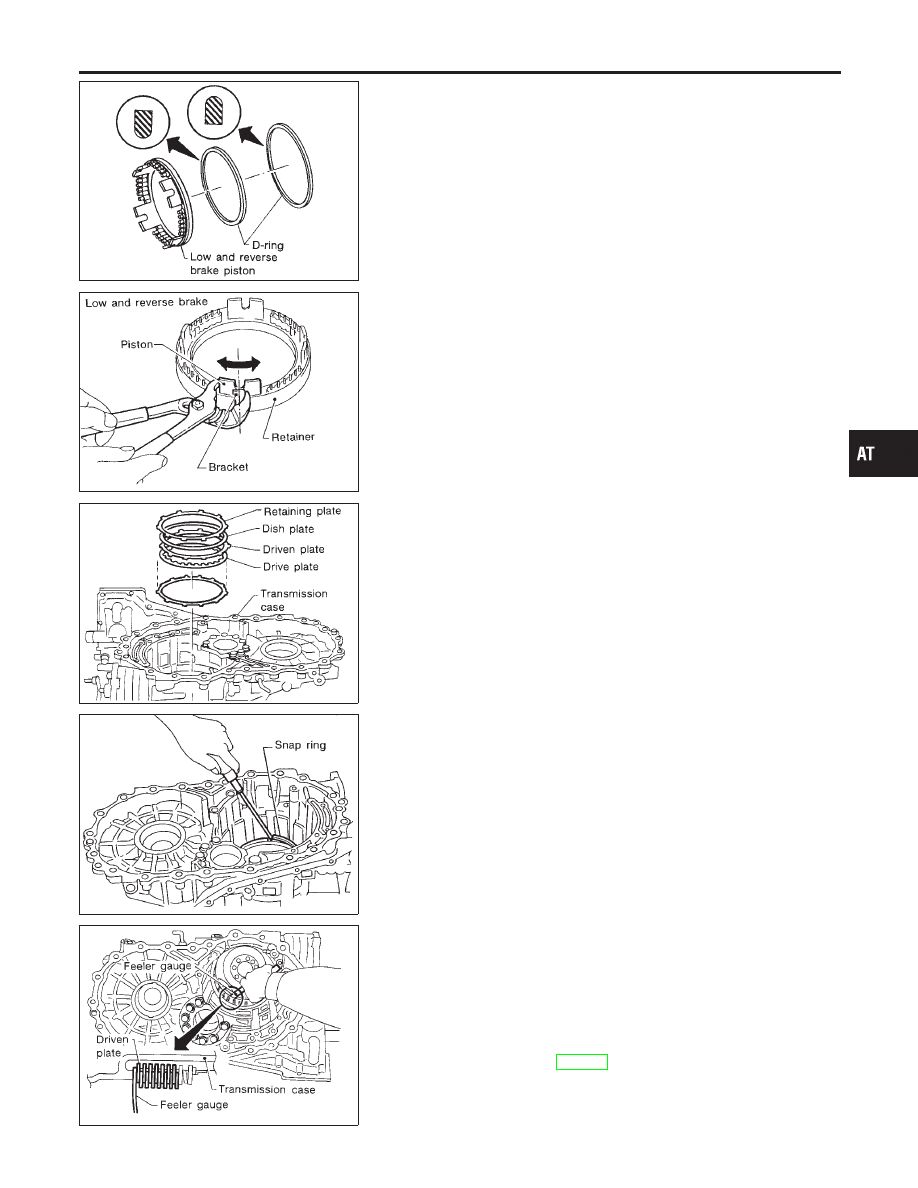

ASSEMBLY

NHAT0160

1.

Install D-rings on piston.

I

Apply ATF to both parts.

SAT323F

2.

Set and align piston with retainer.

I

This operation is required in order to engage the protru-
sions of piston to return springs correctly.
Further procedures are given in “ASSEMBLY”.

SAT923H

3.

Install driven plates, drive plates, retaining plate and dish plate
on transmission case.

I

Take care with order of plates and direction of dish plate.

SAT546G

4.

Install snap ring.

SAT155F

5.

Measure clearance between driven plate and transmission
case. If not within allowable limit, select proper retaining plate.
(front side)

Specified clearance:

Standard 1.7 - 2.1 mm (0.067 - 0.083 in)
Allowable limit 3.3 mm (0.130 in)

Retaining plate:

Refer to SDS, AT-385.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-343

Rear Internal Gear, Forward Clutch Hub and
Overrun Clutch Hub

COMPONENTS

NHAT0161

SAT975H

SAT157F

DISASSEMBLY

NHAT0162

1.

Remove overrun clutch hub and thrust washer from forward
clutch hub.

SAT251D

2.

Remove forward clutch hub from rear internal gear.

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub
