SAT204D

4.

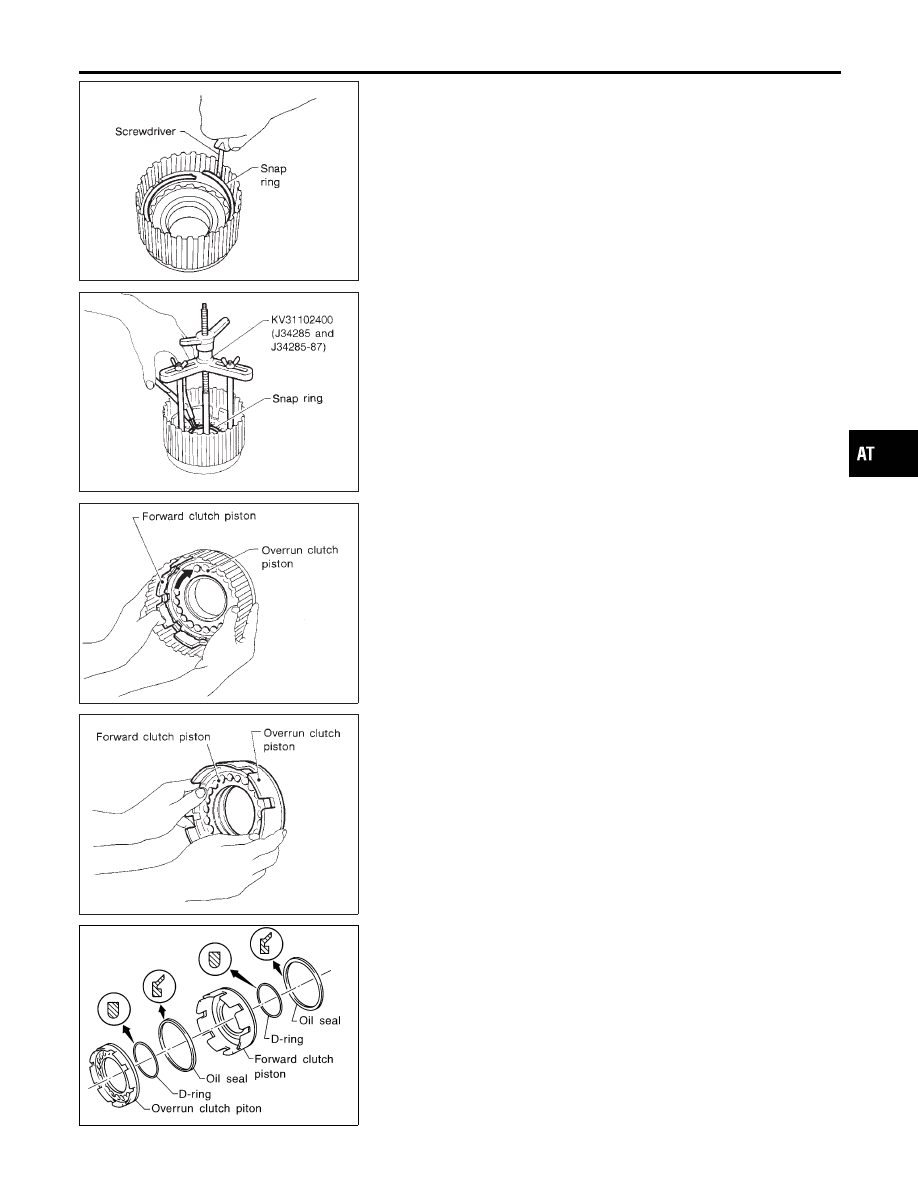

Remove snap ring for overrun clutch.

5.

Remove drive plates, driven plates, retaining plate and dish
plate for overrun clutch.

SAT124FB

6.

Set Tool on spring retainer and remove snap ring from forward
clutch drum while compressing return springs.

I

Set Tool directly over return springs.

I

Do not expand snap ring excessively.

7.

Remove spring retainer and return springs.

I

Do not remove return springs from spring retainer.

SAT125F

8.

Remove forward clutch piston with overrun clutch piston from
forward clutch drum by turning it.

SAT126F

9.

Remove overrun clutch piston from forward clutch piston by
turning it.

SAT127FB

10. Remove D-rings and oil seals from forward clutch piston and

overrun clutch piston.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-337

INSPECTION

NHAT0155

Snap Rings, Spring Retainer and Return Springs

NHAT0155S01

I

Check for deformation, fatigue or damage.

I

Replace if necessary.

I

When replacing spring retainer and return springs,
replace them as a set.

SAT162D

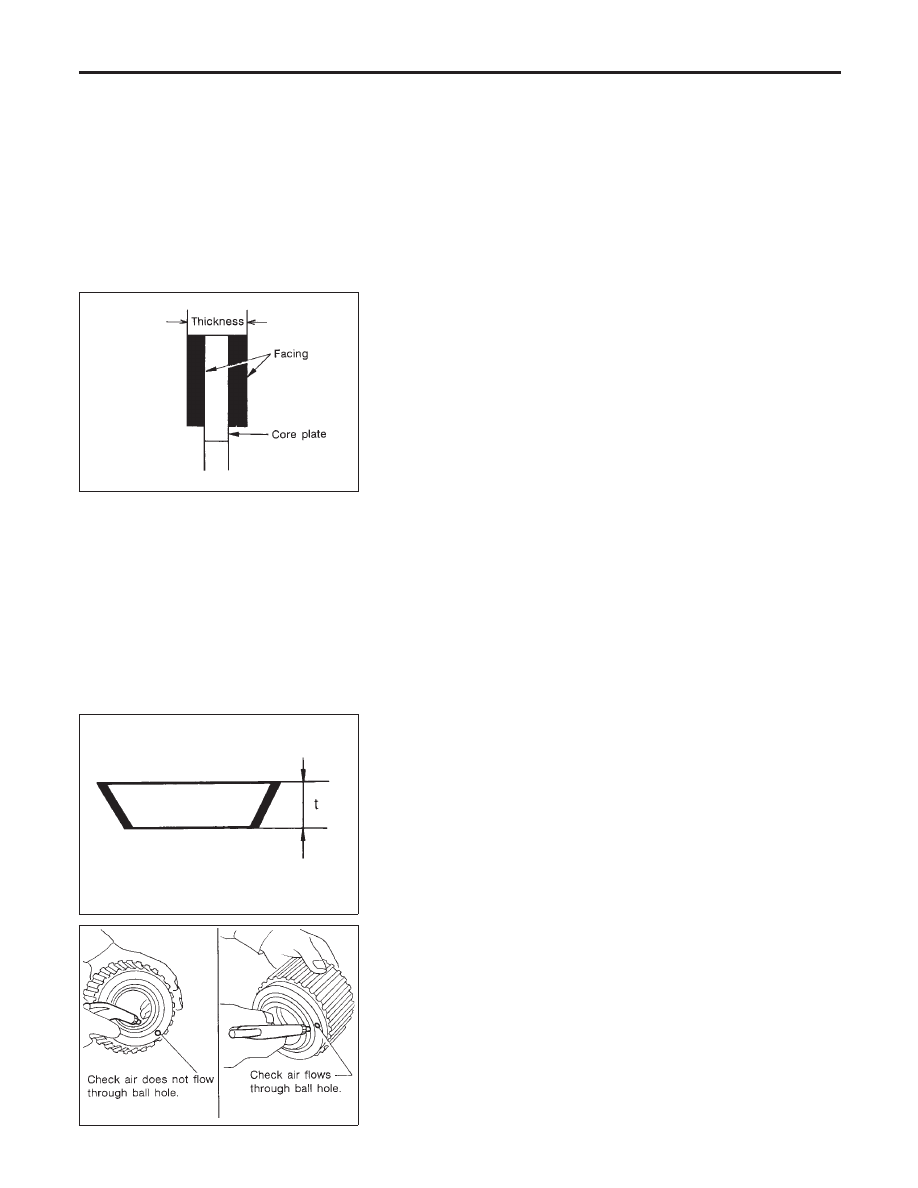

Forward Clutch and Overrun Clutch Drive Plates

NHAT0155S02

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Forward clutch

Standard value: 1.6 mm (0.063 in)
Wear limit: 1.4 mm (0.055 in)

Overrun clutch

Standard value: 1.6 mm (0.063 in)
Wear limit: 1.4 mm (0.055 in)

I

If not within wear limit, replace.

SAT163D

Forward Clutch and Overrun Clutch Dish Plates

NHAT0155S03

I

Check for deformation or damage.

I

Measure thickness of dish plate.

Thickness of dish plate:

Forward clutch 2.7 mm (0.106 in)
Overrun clutch 2.7 mm (0.106 in)

I

If deformed or fatigued, replace.

SAT213D

Forward Clutch Drum

NHAT0155S04

I

Make sure that check balls are not fixed.

I

Apply compressed air to check ball oil hole from outside of
forward clutch drum. Make sure air leaks past ball.

I

Apply compressed air to oil hole from inside of forward clutch
drum. Make sure there is no air leakage.

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-338

SAT212D

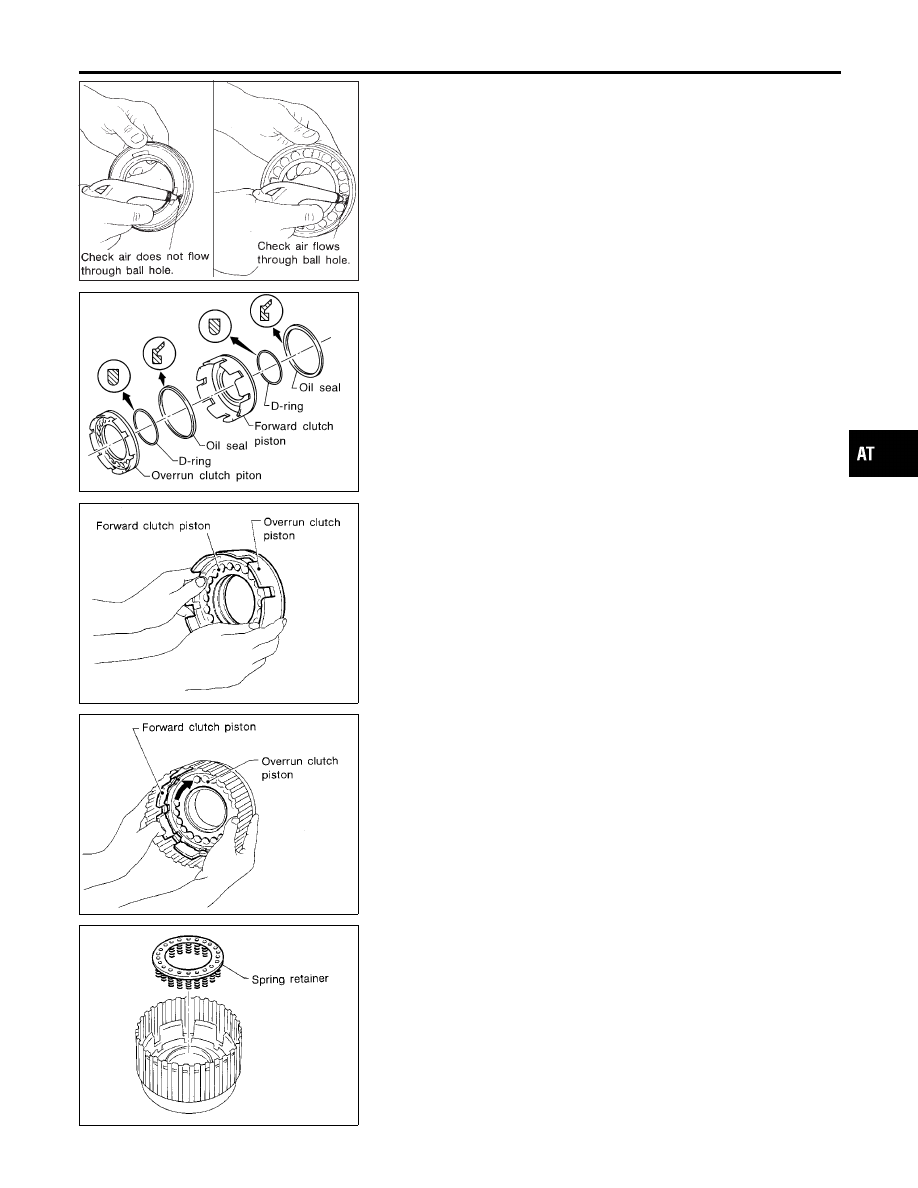

Overrun Clutch Piston

NHAT0155S05

I

Make sure that check balls are not fixed.

I

Apply compressed air to check ball oil hole opposite the return
spring. Make sure there is no air leakage.

I

Apply compressed air to oil hole on return spring side. Make
sure that air leaks past ball.

SAT127FB

ASSEMBLY

NHAT0156

1.

Install D-rings and oil seals on forward clutch piston and over-
run clutch piston.

I

Take care with direction of oil seal.

I

Apply ATF to both parts.

SAT126F

2.

Install overrun clutch piston assembly on forward clutch piston
by turning it slowly.

I

Apply ATF to inner surface of forward clutch piston.

SAT125F

3.

Install forward clutch piston assembly on forward clutch drum
by turning it slowly.

I

Apply ATF to inner surface of drum.

SAT131F

4.

Install return spring on overrun clutch piston.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-339

SAT133F

I

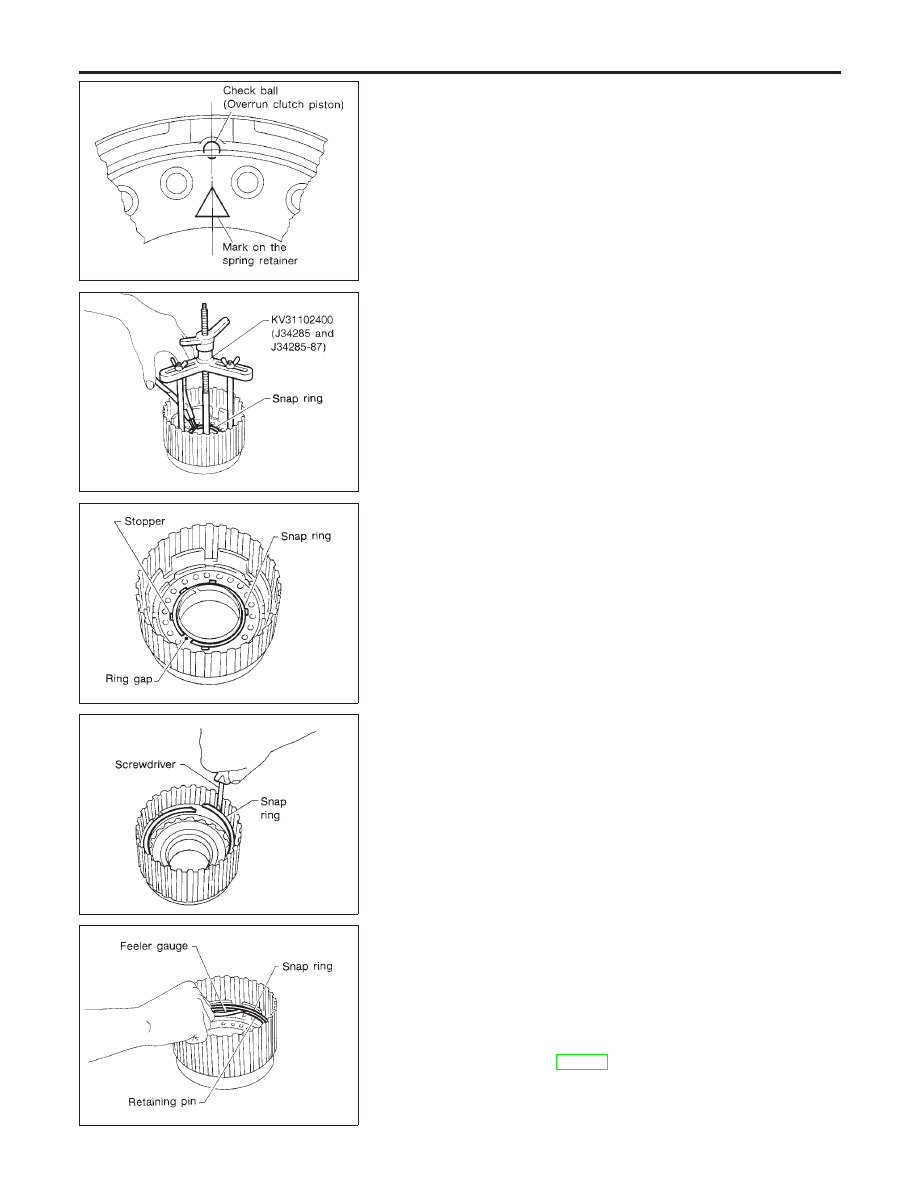

Align the mark on spring retainer with check ball in overrun
clutch piston.

SAT124FB

5.

Set Tool on spring retainer and install snap ring while com-
pressing return springs.

I

Set Tool directly over return springs.

SAT134F

I

Do not align snap ring gap with spring retainer stopper.

SAT204D

6.

Install drive plates, driven plates, retaining plate and dish plate
for overrun clutch.

I

Take care with order of plates.

7.

Install snap ring for overrun clutch.

SAT135F

8.

Measure clearance between overrun clutch retaining plate and
snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard 0.7 - 1.1 mm (0.028 - 0.043 in)
Allowable limit 1.7 mm (0.067 in)

Overrun clutch retaining plate:

Refer to SDS, AT-384.
