Infiniti I35 (A33). Manual - part 78

SAT045FB

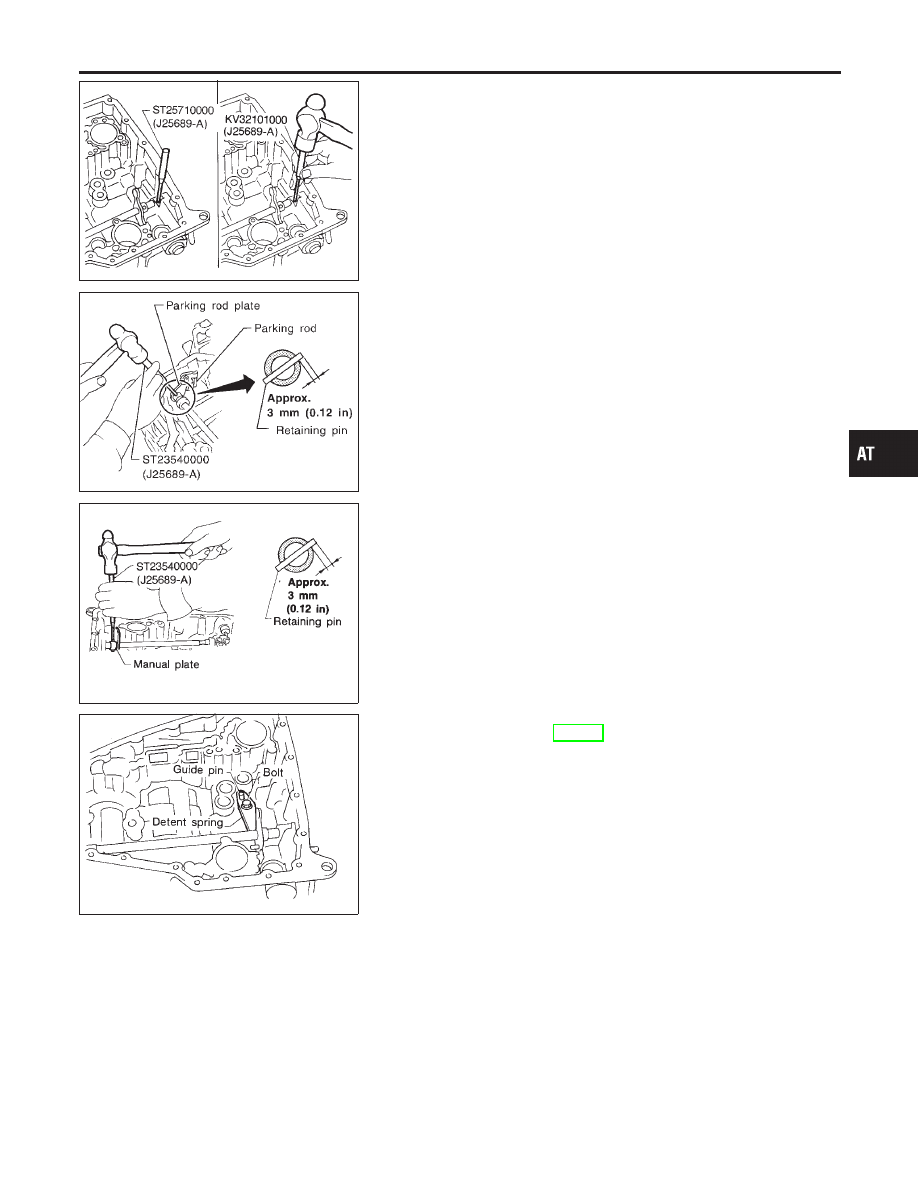

3.

Align groove of manual shaft and hole of transmission case.

4.

Install manual shaft retaining pin up to bottom of hole.

SAT034J

5.

Install parking rod to parking rod plate.

6.

Set parking rod assembly onto manual shaft and drive retain-
ing pin.

I

Both ends of pin should protrude.

SAT047FB

7.

Drive manual plate retaining pin.

I

Both ends of pin should protrude.

SAT042F

8.

Install detent spring. Tighten detent spring bolts to the speci-
fied torque. Refer to AT-307.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Manual Shaft (Cont’d)

AT-309

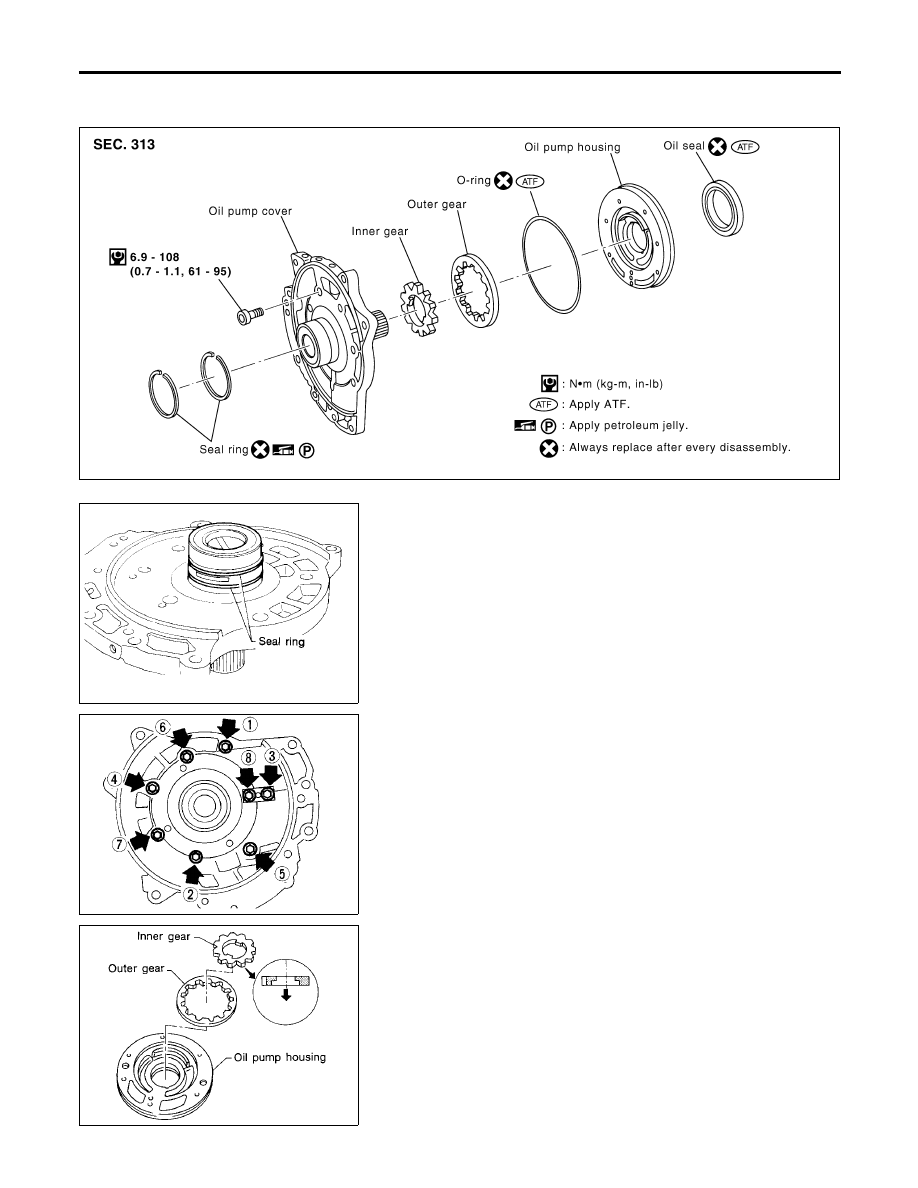

Oil Pump

COMPONENTS

NHAT0129

SAT837K

SAT699H

DISASSEMBLY

NHAT0130

1.

Remove seal rings.

SAT051F

2.

Loosen bolts in a crisscross pattern and remove oil pump
cover.

SAT092D

3.

Remove inner and outer gear from oil pump housing.

REPAIR FOR COMPONENT PARTS

Oil Pump

AT-310

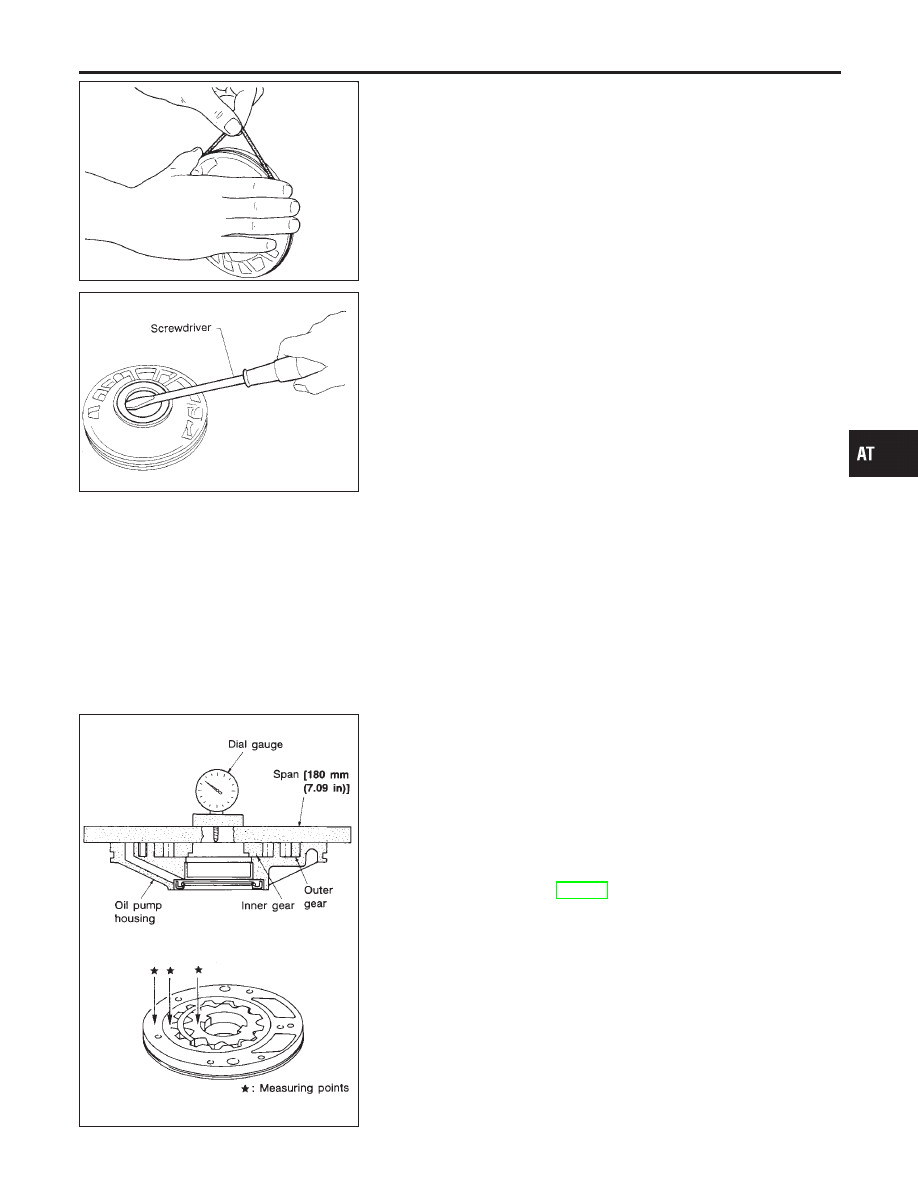

SAT093D

4.

Remove O-ring from oil pump housing.

SAT094D

5.

Remove oil pump housing oil seal.

INSPECTION

NHAT0131

Oil Pump Housing, Oil Pump Cover, Inner Gear and
Outer Gear

NHAT0131S01

I

Check for wear or damage.

SAT095D

Side Clearances

NHAT0131S02

I

Measure side clearance of inner and outer gears in at least
four places around each outside edge. Maximum measured
values should be within specified positions.

Standard clearance:

0.030 - 0.050 mm (0.0012 - 0.0020 in)

I

If clearance is less than standard, select inner and outer gear
as a set so that clearance is within specifications.

Inner and outer gear:

Refer to SDS, AT-387.

I

If clearance is more than standard, replace whole oil pump
assembly except oil pump cover.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Oil Pump (Cont’d)

AT-311

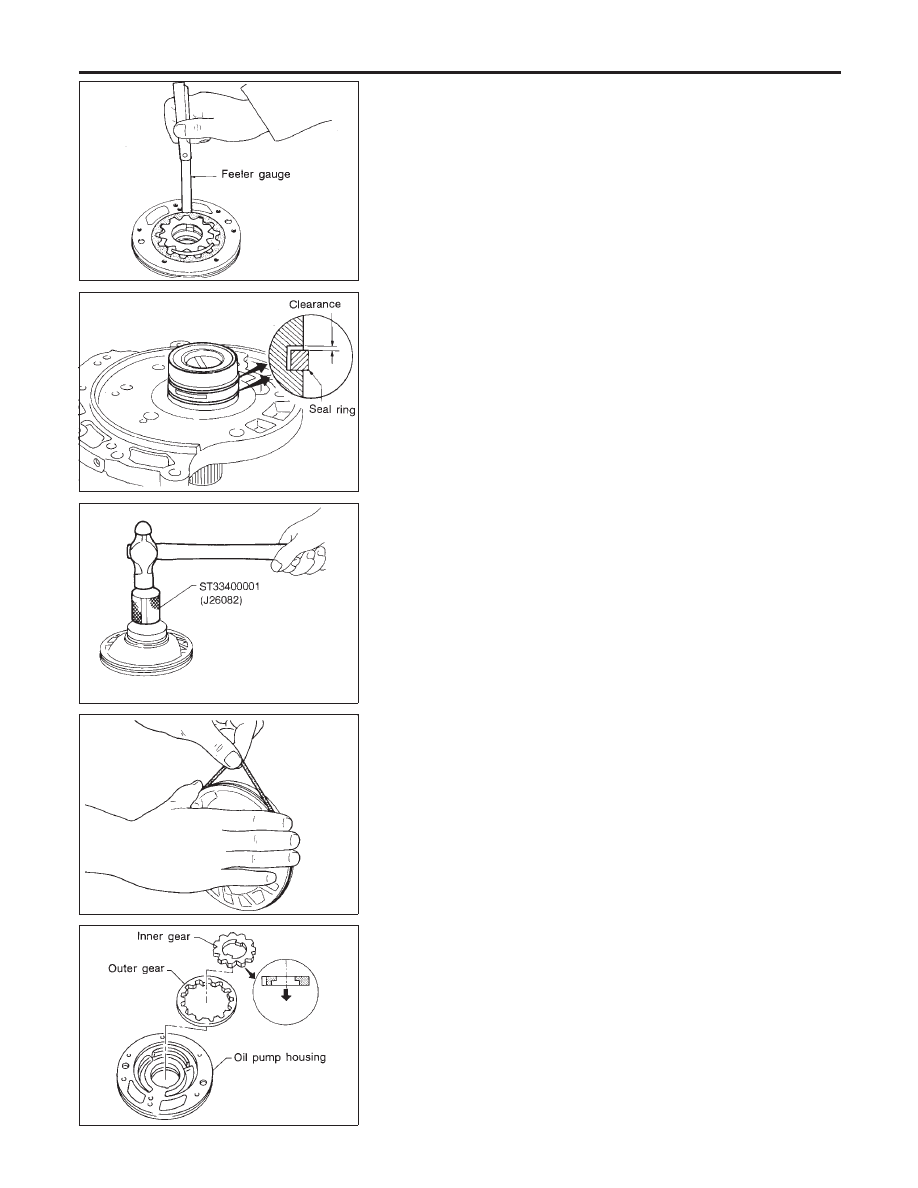

SAT096D

I

Measure clearance between outer gear and oil pump housing.

Standard clearance:

0.111 - 0.181 mm (0.0044 - 0.0071 in)

Allowable limit:

0.181 mm (0.0071 in)

I

If not within allowable limit, replace whole oil pump assembly
except oil pump cover.

SAT097D

Seal Ring Clearance

NHAT0131S03

I

Measure clearance between seal ring and ring groove.

Standard clearance:

0.1 - 0.25 mm (0.0039 - 0.0098 in)

Allowable limit:

0.25 mm (0.0098 in)

I

If not within allowable limit, replace oil pump cover assembly.

SAT900DB

ASSEMBLY

NHAT0132

1.

Install oil seal on oil pump housing.

SAT093D

2.

Install O-ring on oil pump housing.

I

Apply ATF to O-ring.

SAT092D

3.

Install inner and outer gears on oil pump housing.

I

Be careful of direction of inner gear.

REPAIR FOR COMPONENT PARTS

Oil Pump (Cont’d)

AT-312
