Infiniti I35 (A33). Manual - part 77

SAT035F

d.

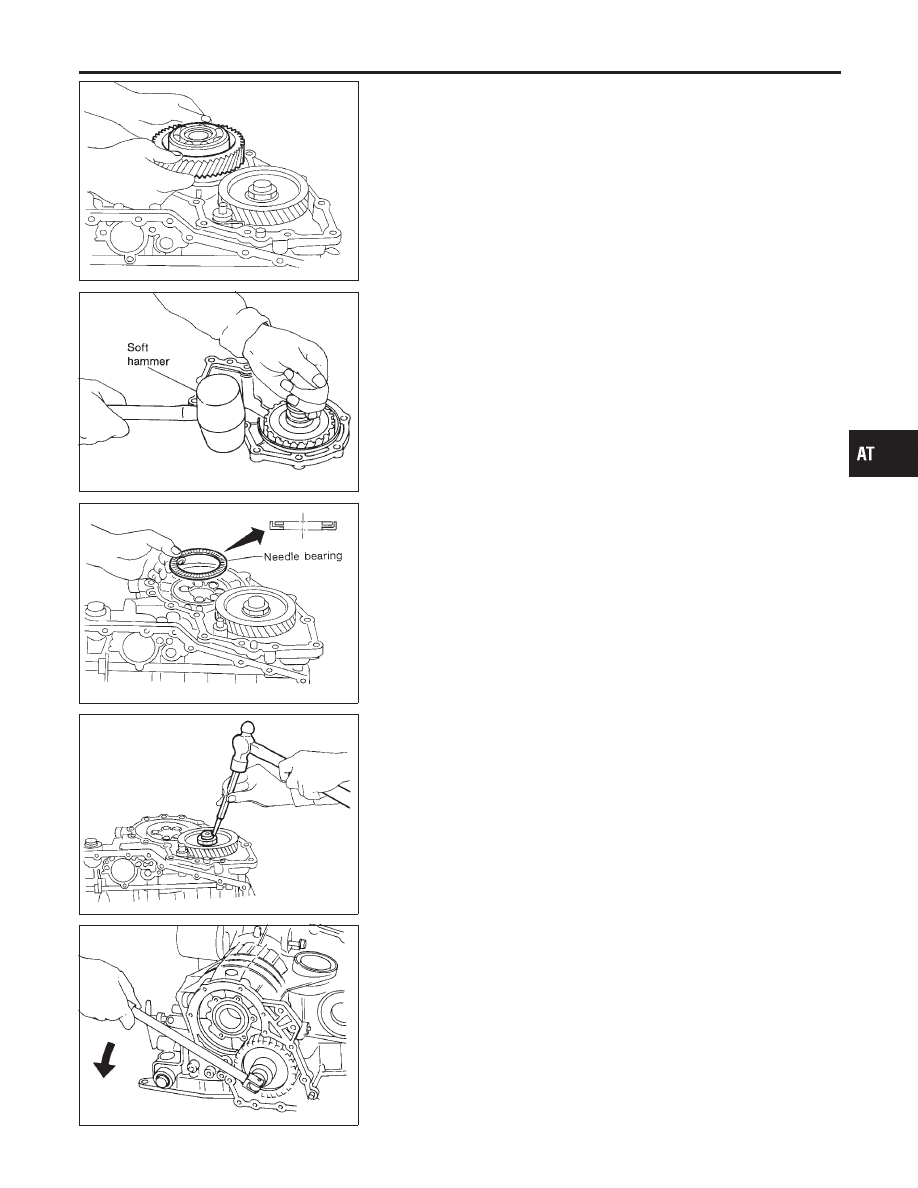

Remove output shaft assembly.

SAT435D

I

If output shaft assembly comes off with side cover, tap cover
with a soft hammer to separate.

SAT036F

e.

Remove needle bearing.

SAT037F

40. Disassemble reduction pinion gear according to the following

procedures.

a.

Set manual shaft to position P to fix idler gear.

b.

Unlock idler gear lock nut using a pin punch.

SAT061D

c.

Remove idler gear lock nut.

I

Do not reuse idler gear lock nut.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-305

SAT841DB

d.

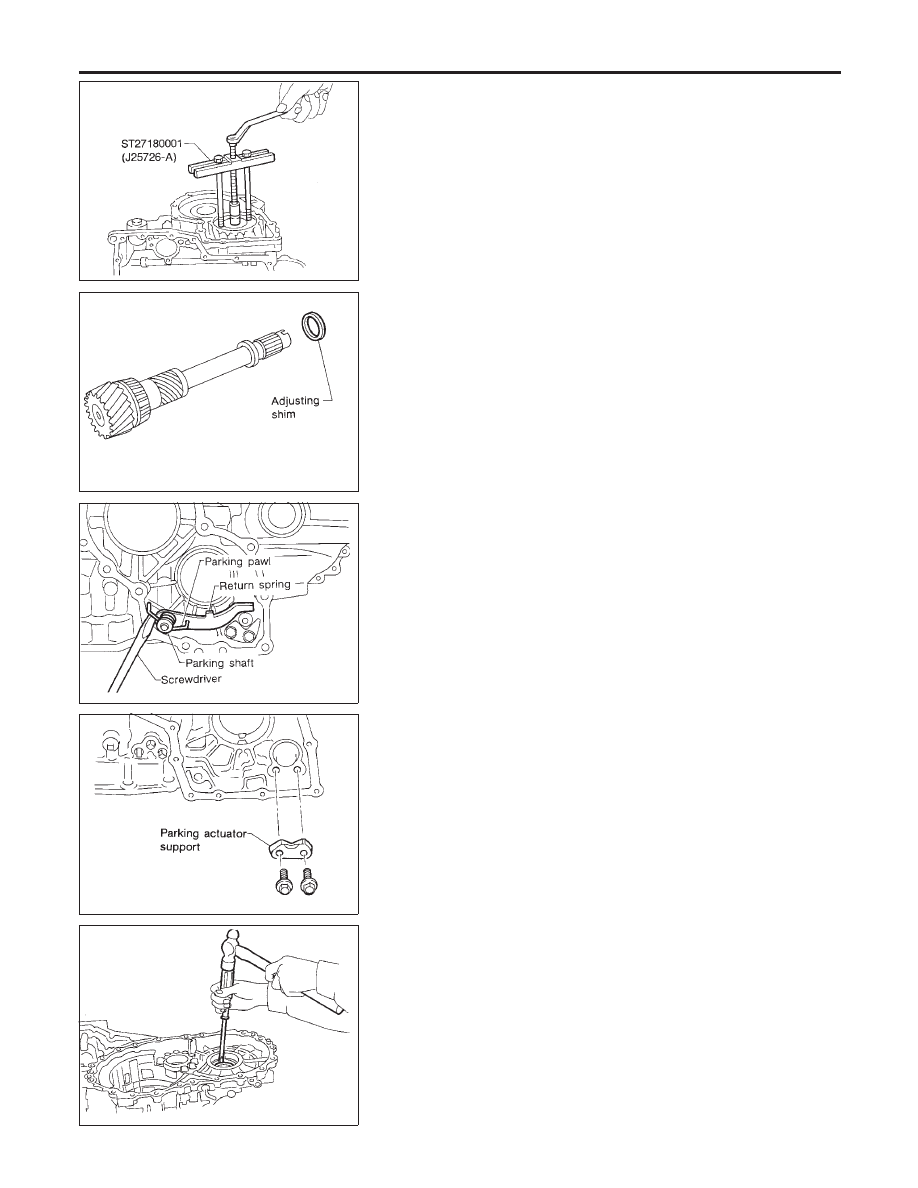

Remove idler gear with puller.

SAT916D

e.

Remove reduction pinion gear.

f.

Remove adjusting shim from reduction pinion gear.

SAT039F

41. Remove return spring from parking shaft with screwdriver.
42. Draw out parking shaft and remove parking pawl from trans-

mission case.

43. Check parking pawl and shaft for damage or wear.

SAT066D

44. Remove parking actuator support from transmission case.
45. Check parking actuator support for damage or wear.

SAT040F

46. Remove side oil seal with screwdriver from transmission case.

DISASSEMBLY

AT-306

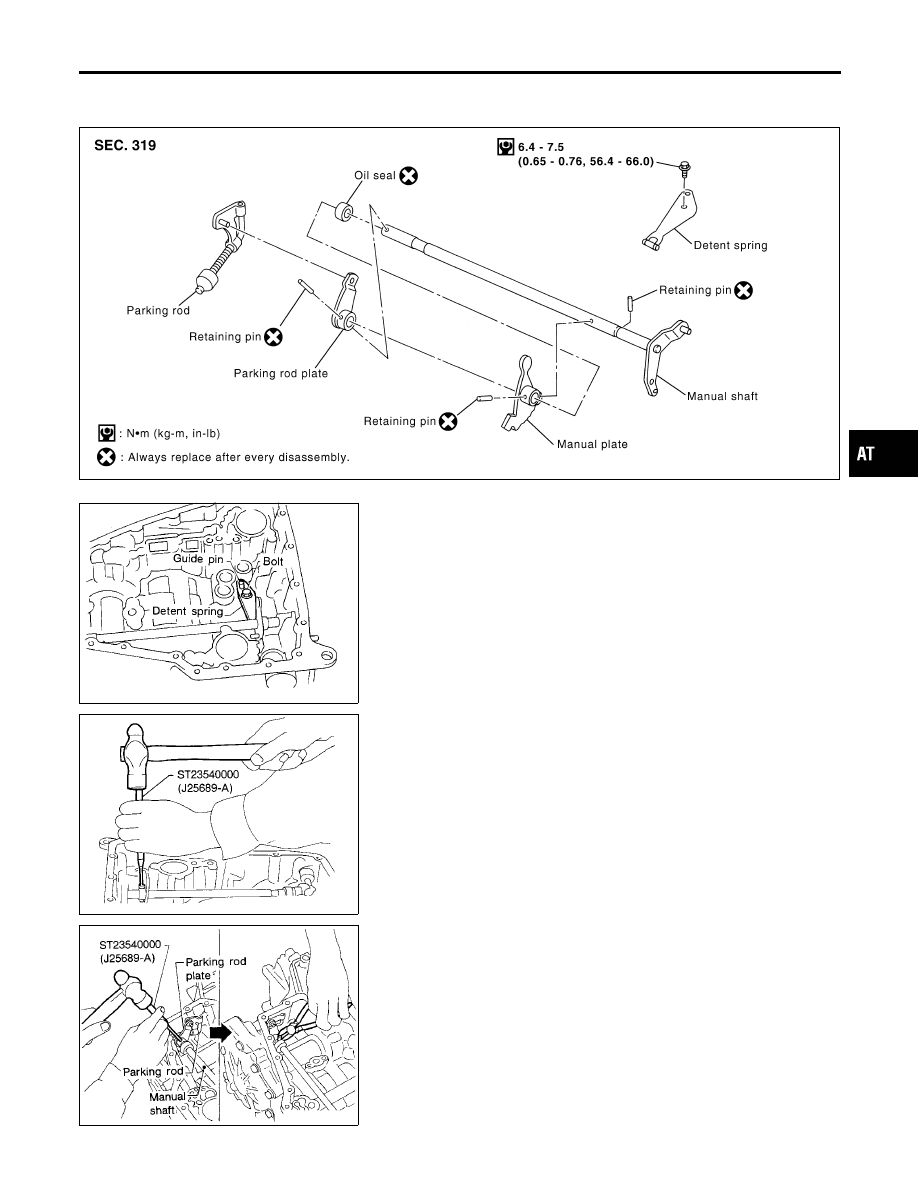

Manual Shaft

COMPONENTS

NHAT0125

SAT836K

SAT042F

REMOVAL

NHAT0126

1.

Remove detent spring from transmission case.

SAT842DB

2.

Drive out manual plate retaining pin.

SAT043FB

3.

Drive and pull out parking rod plate retaining pin.

4.

Remove parking rod plate from manual shaft.

5.

Draw out parking rod from transmission case.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Manual Shaft

AT-307

SAT049F

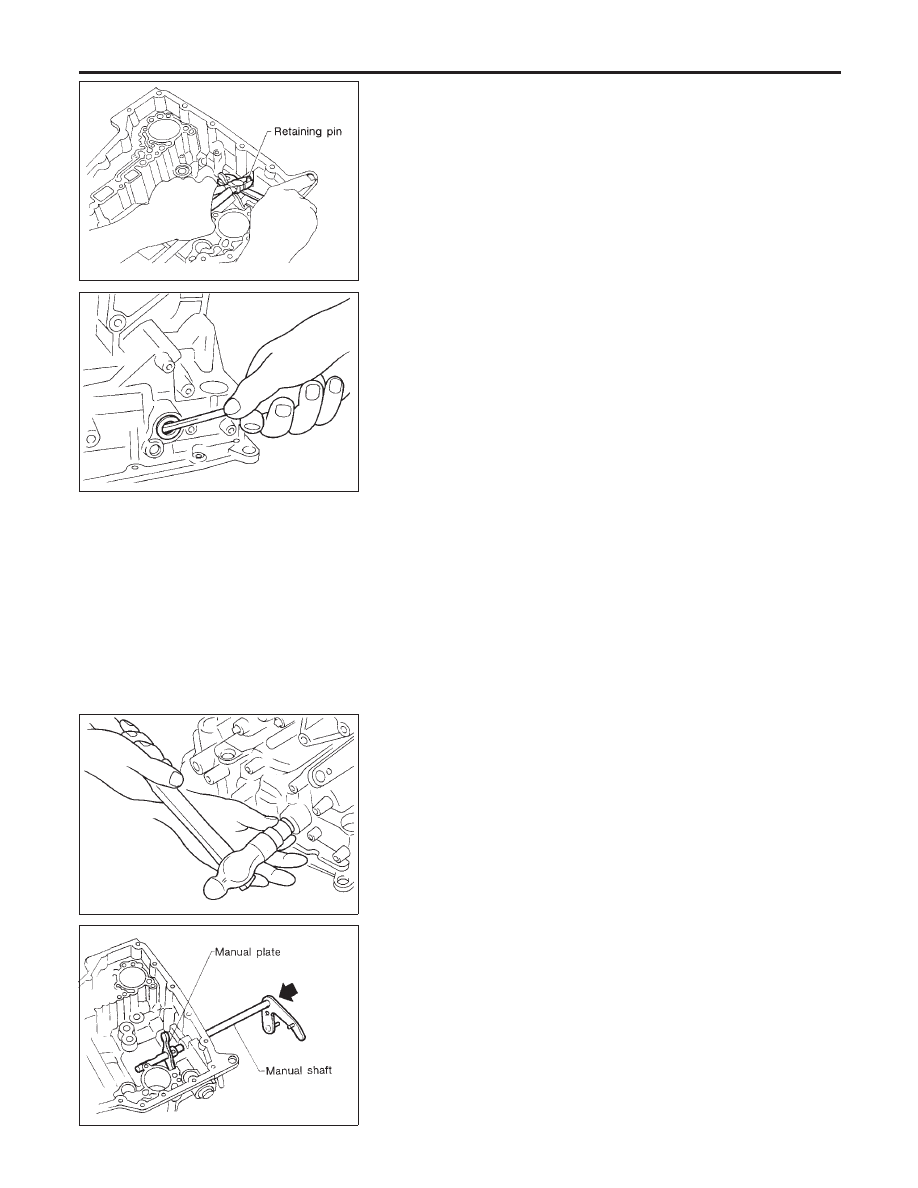

6.

Pull out manual shaft retaining pin.

7.

Remove manual shaft and manual plate from transmission
case.

SAT080D

8.

Remove manual shaft oil seal.

INSPECTION

NHAT0127

I

Check component parts for wear or damage. Replace if nec-
essary.

SAT081D

INSTALLATION

NHAT0128

1.

Install manual shaft oil seal.

I

Apply ATF to outer surface of oil seal.

SAT044F

2.

Install manual shaft and manual plate.

REPAIR FOR COMPONENT PARTS

Manual Shaft (Cont’d)

AT-308
