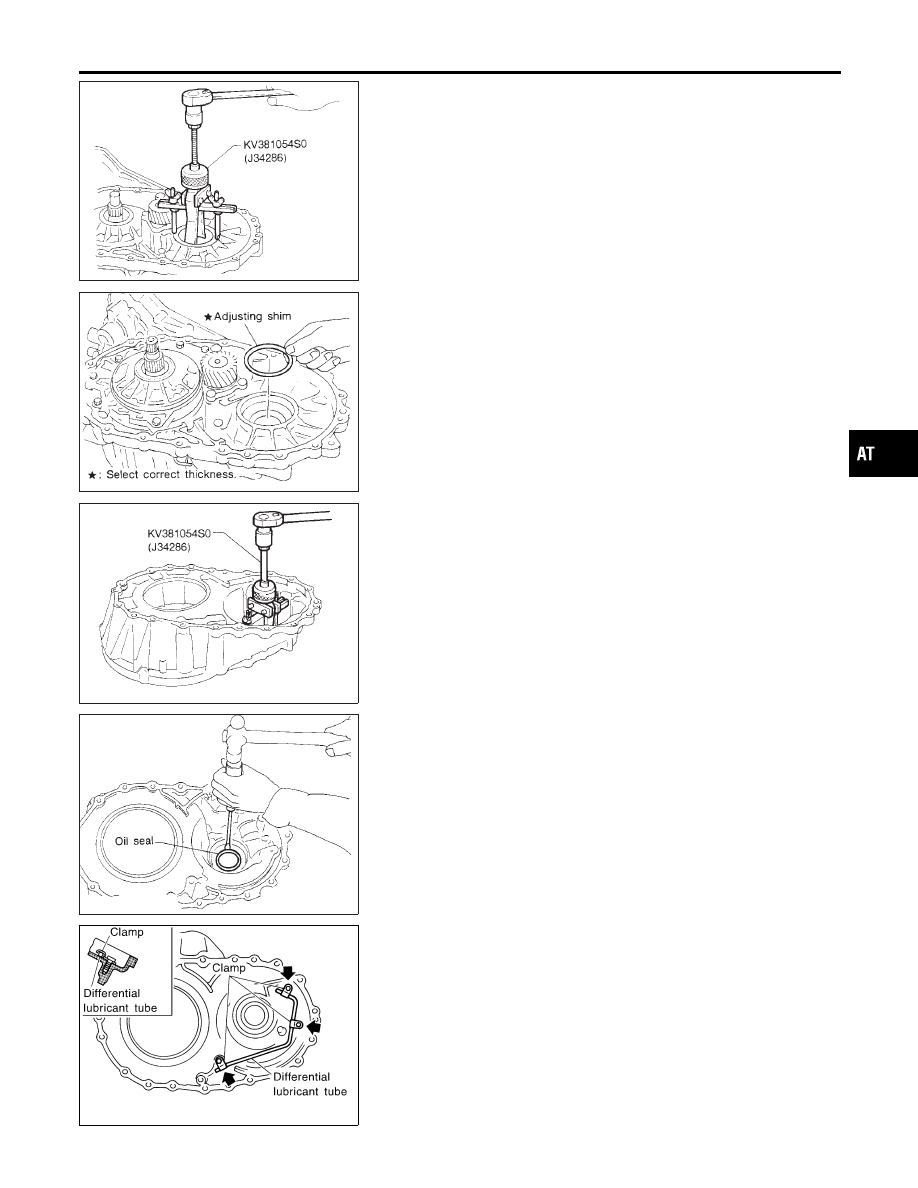

SAT010FB

22. Remove differential side bearing outer race and side bearing

adjusting shim from transmission case.

SAT031D

23. Remove differential side bearing adjusting shim from transmis-

sion case.

SAT011FB

24. Remove differential side bearing outer race from converter

housing.

SAT032D

25. Remove oil seal with screwdriver from converter housing.

I

Be careful not to damage case.

SAT063K

26. Remove differential lubricant tube from converter housing.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-297

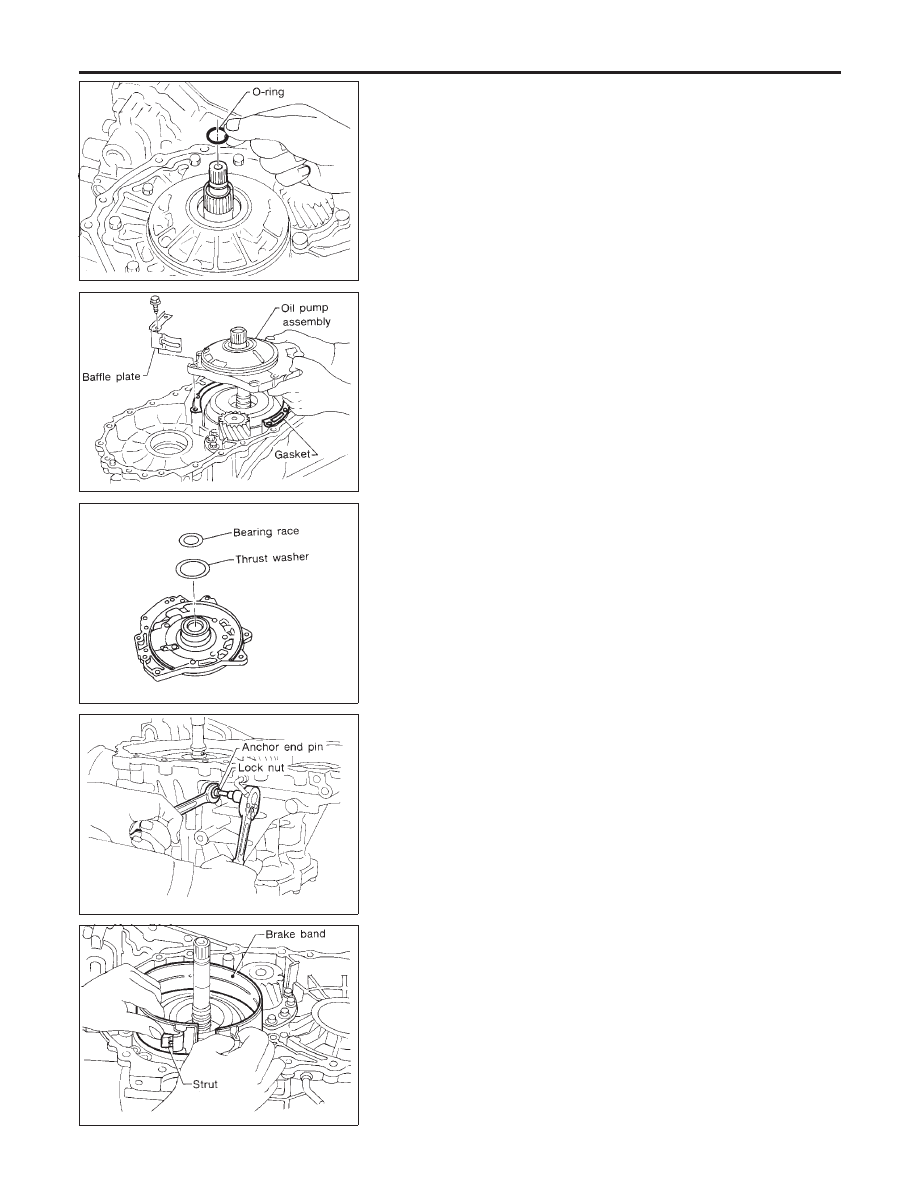

SAT225F

27. Remove oil pump according to the following procedures.
a.

Remove O-ring from input shaft.

SAT012F

b.

Remove oil pump assembly, baffle plate and gasket from trans-
mission case.

SAT013F

c.

Remove thrust washer and bearing race from oil pump assem-
bly.

SAT014FA

28. Remove brake band according to the following procedures.
a.

Loosen lock nut, then back off anchor end pin.

I

Do not reuse anchor end pin.

SAT196F

b.

Remove brake band and strut from transmission case.

DISASSEMBLY

AT-298

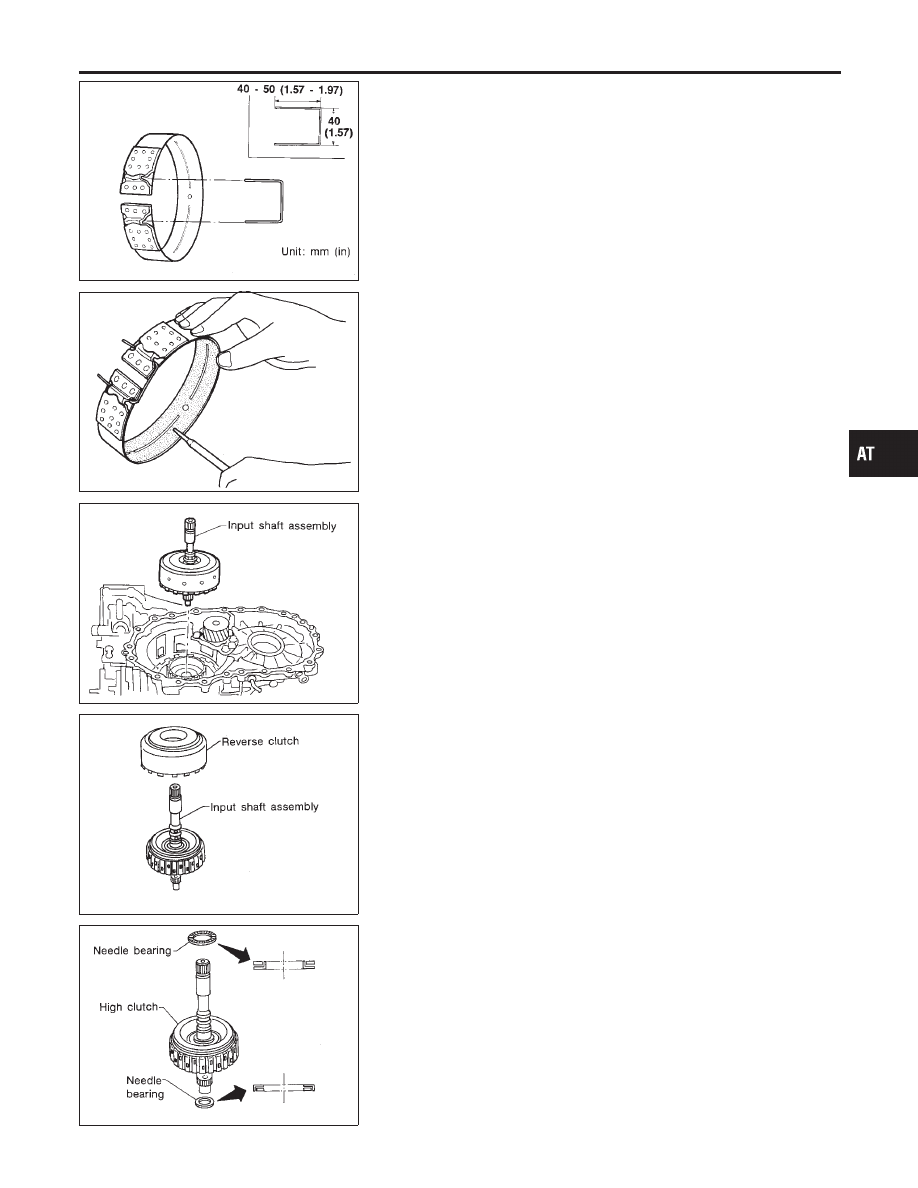

SAT039D

I

To prevent brake linings from cracking or peeling, do not
stretch the flexible band unnecessarily. When removing
the brake band, always secure it with a clip as shown in
the figure at left.
Leave the clip in position after removing the brake band.

SAT040D

c.

Check brake band facing for damage, cracks, wear or burns.

SAT549F

29. Remove input shaft assembly (high clutch) and reverse clutch

according to the following procedures.

a.

Remove input shaft assembly (high clutch) with reverse clutch.

SAT566F

b.

Remove input shaft assembly (high clutch) from reverse
clutch.

SAT567F

c.

Remove needle bearings from high clutch drum and check for
damage or wear.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-299

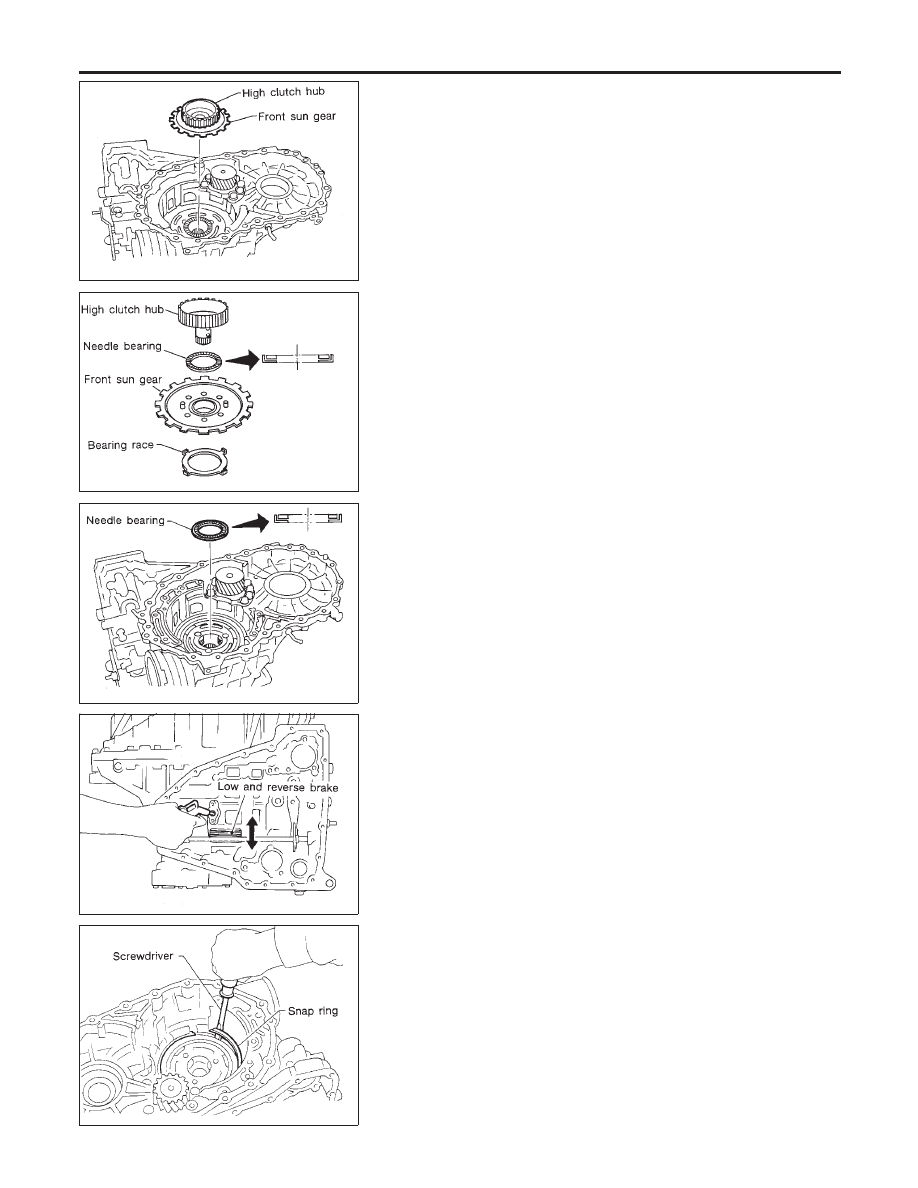

SAT568F

d.

Remove high clutch hub and front sun gear from transmission
case.

SAT019F

e.

Remove front sun gear and needle bearing from high clutch
hub and check for damage or wear.

f.

Remove bearing race from front sun gear and check for dam-
age or wear.

SAT020F

30. Remove needle bearing from transmission case and check for

damage or wear.

SAT138F

31. Apply compressed air and check to see that low and reverse

brake operates.

SAT046D

32. Remove low one-way clutch and front planetary carrier assem-

bly according to the following procedures.

a.

Remove snap ring with flat-bladed screwdriver.

DISASSEMBLY
