Infiniti I35 (A33). Manual - part 42

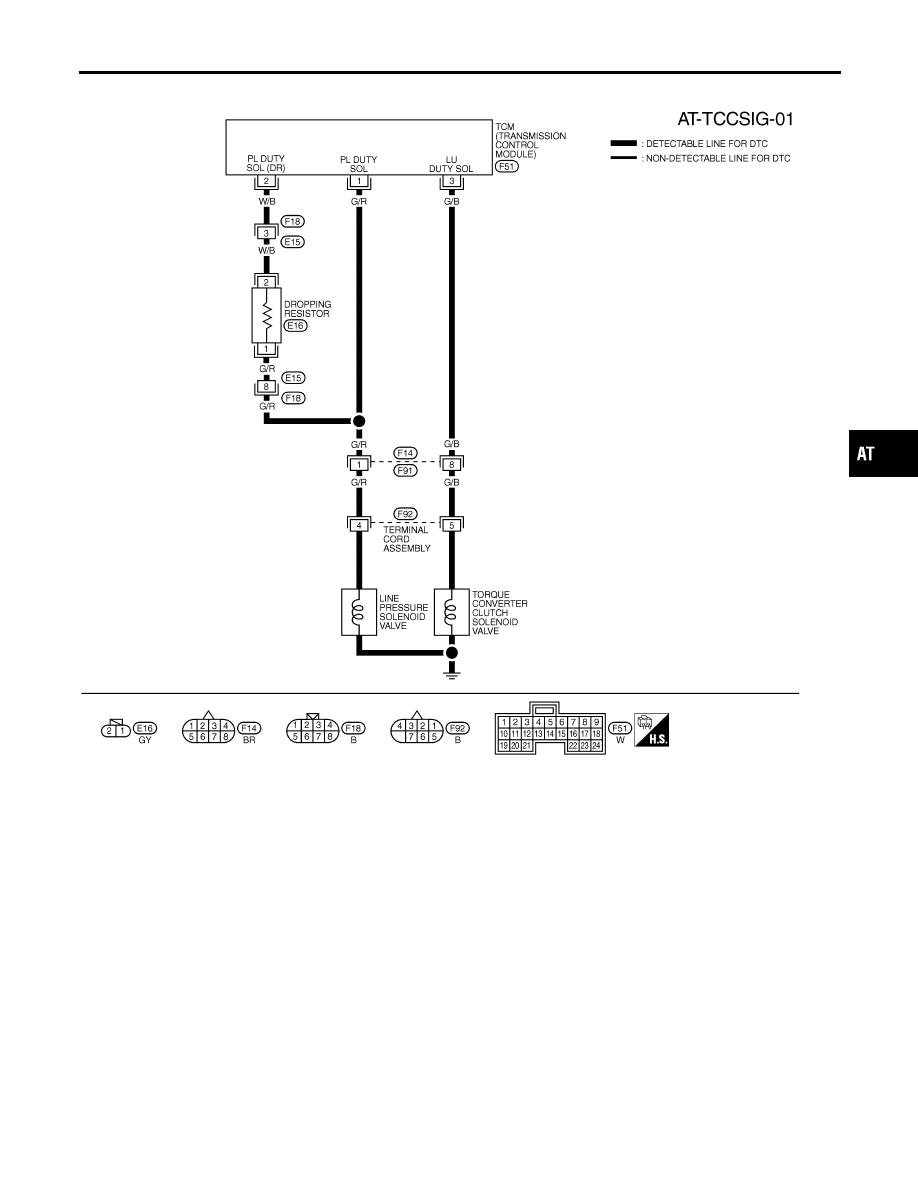

Wiring Diagram — AT — TCCSIG

=NHAT0062

MAT481B

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0744 A/T TCC S/V FUNCTION (LOCK-UP)

Wiring Diagram — AT — TCCSIG

AT-165

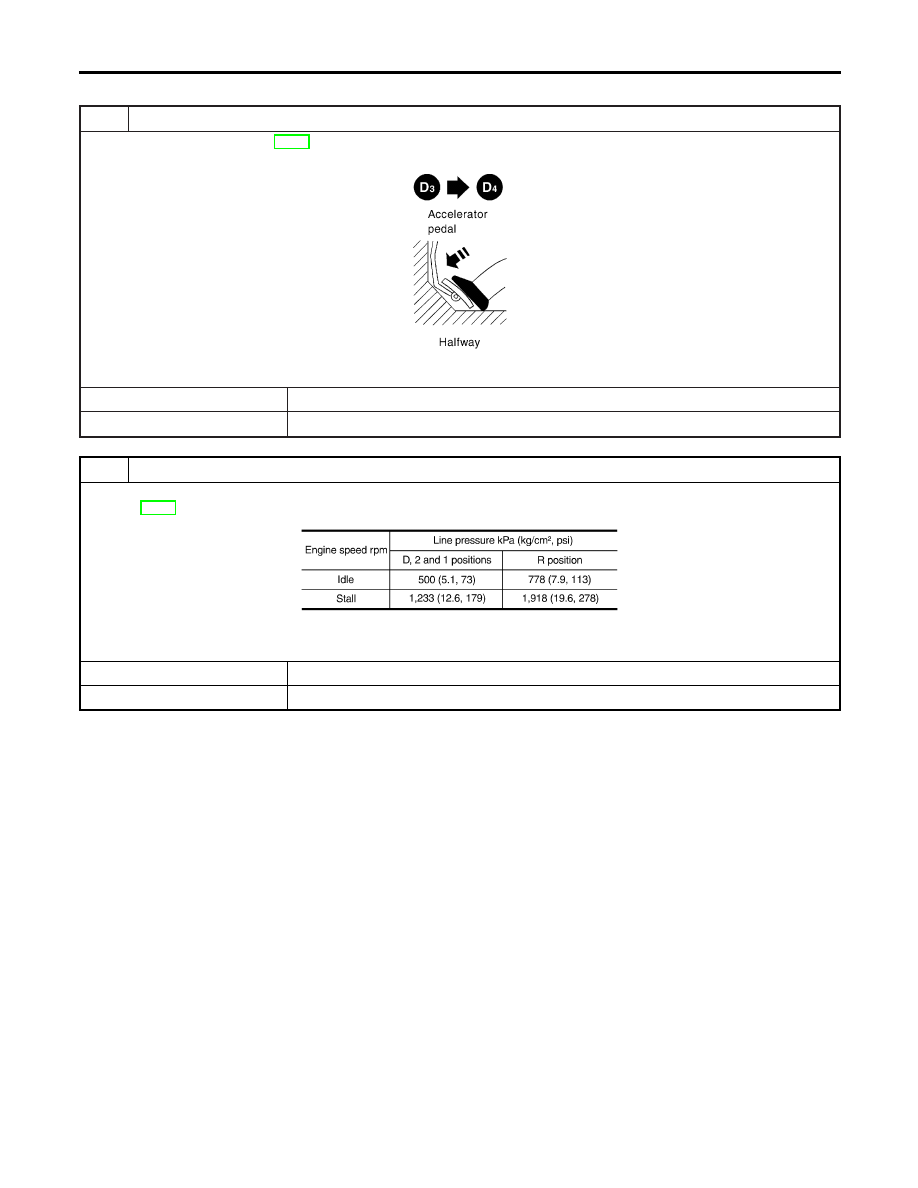

Diagnostic Procedure

NHAT0063

1

CHECK SHIFT UP (D

3

TO D

4

)

During “Cruise test — Part 1” (AT-77), does A/T shift from D

3

to D

4

at the specified speed?

SAT988H

Yes or No

Yes

©

GO TO 11.

No

©

GO TO 2.

2

CHECK LINE PRESSURE

Perform line pressure test.
Refer to AT-68.

MTBL1183

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 6.

DTC P0744 A/T TCC S/V FUNCTION (LOCK-UP)

Diagnostic Procedure

AT-166

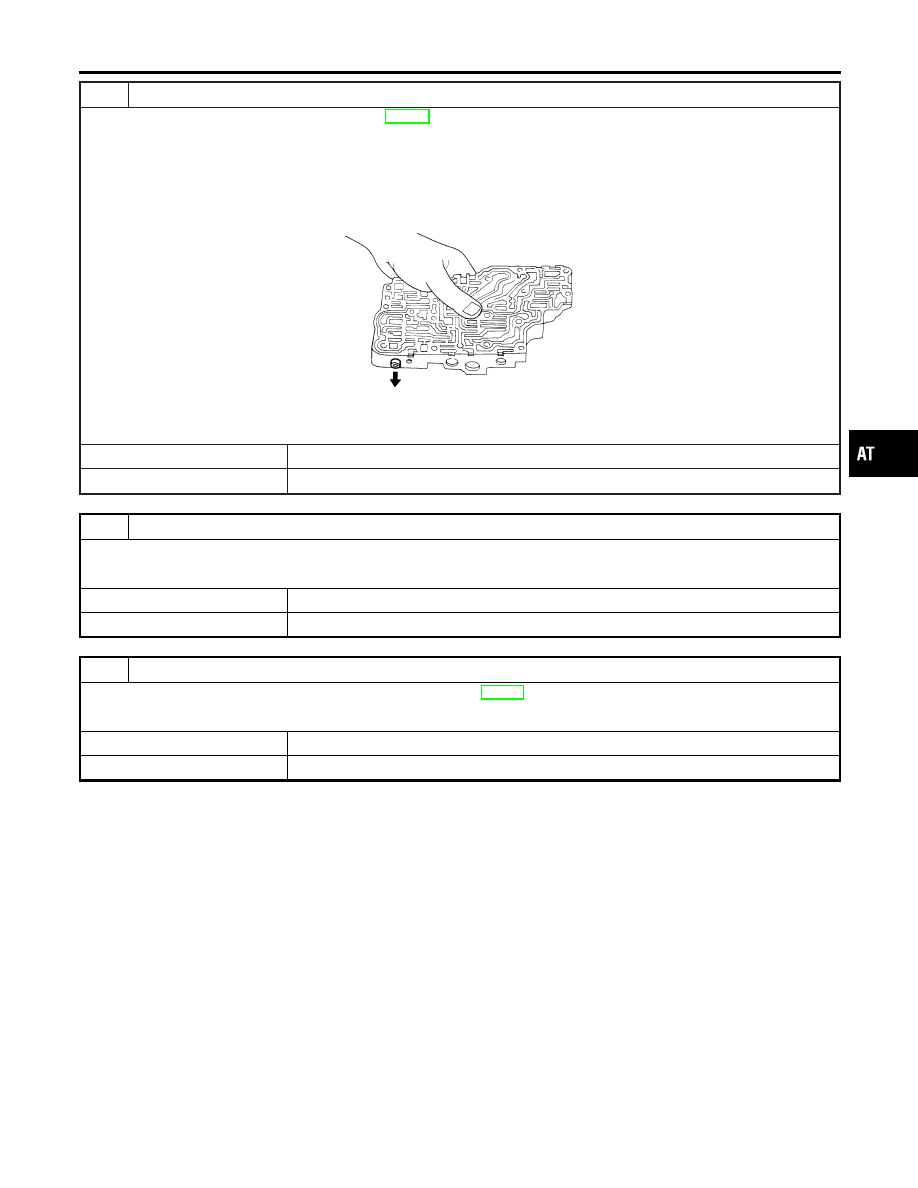

3

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-314.
2. Check to ensure that:

I

Valve, sleeve and plug slide along valve bore under their own weight.

I

Valve, sleeve and plug are free from burrs, dents and scratches.

I

Control valve springs are free from damage, deformation and fatigue.

I

Hydraulic line is free from obstacles.

SAT367H

OK or NG

OK

©

GO TO 4.

NG

©

Repair control valve.

4

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

OK or NG

OK

©

GO TO 5.

NG

©

Check control valve again. Repair or replace control valve assembly.

5

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-163.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 11.

Check for proper lock-up.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0744 A/T TCC S/V FUNCTION (LOCK-UP)

Diagnostic Procedure (Cont’d)

AT-167

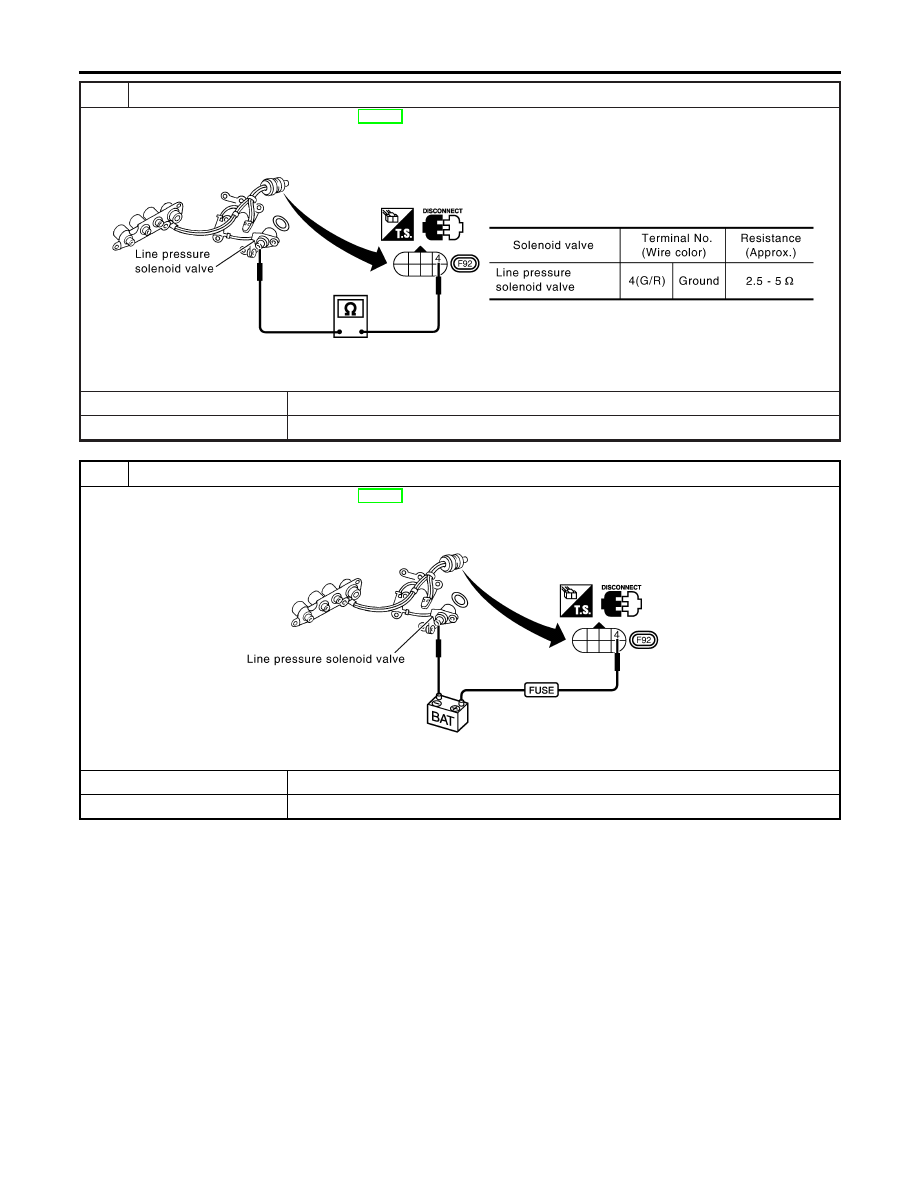

6

CHECK SOLENOID VALVE RESISTANCE

1. Remove control valve assembly. Refer to AT-282.

I

Line pressure solenoid valve

2. Check resistance to the terminal and ground.

SAT829K

OK or NG

OK

©

GO TO 7.

NG

©

Replace solenoid valve assembly.

7

CHECK SOLENOID VALVE OPERATION

1. Remove control valve assembly. Refer to AT-314.

I

Line pressure solenoid valve

2. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT830K

OK or NG

OK

©

GO TO 8.

NG

©

Replace solenoid valve assembly.

DTC P0744 A/T TCC S/V FUNCTION (LOCK-UP)

Diagnostic Procedure (Cont’d)

AT-168
