Infiniti I35 (A33). Manual - part 40

SAT820K

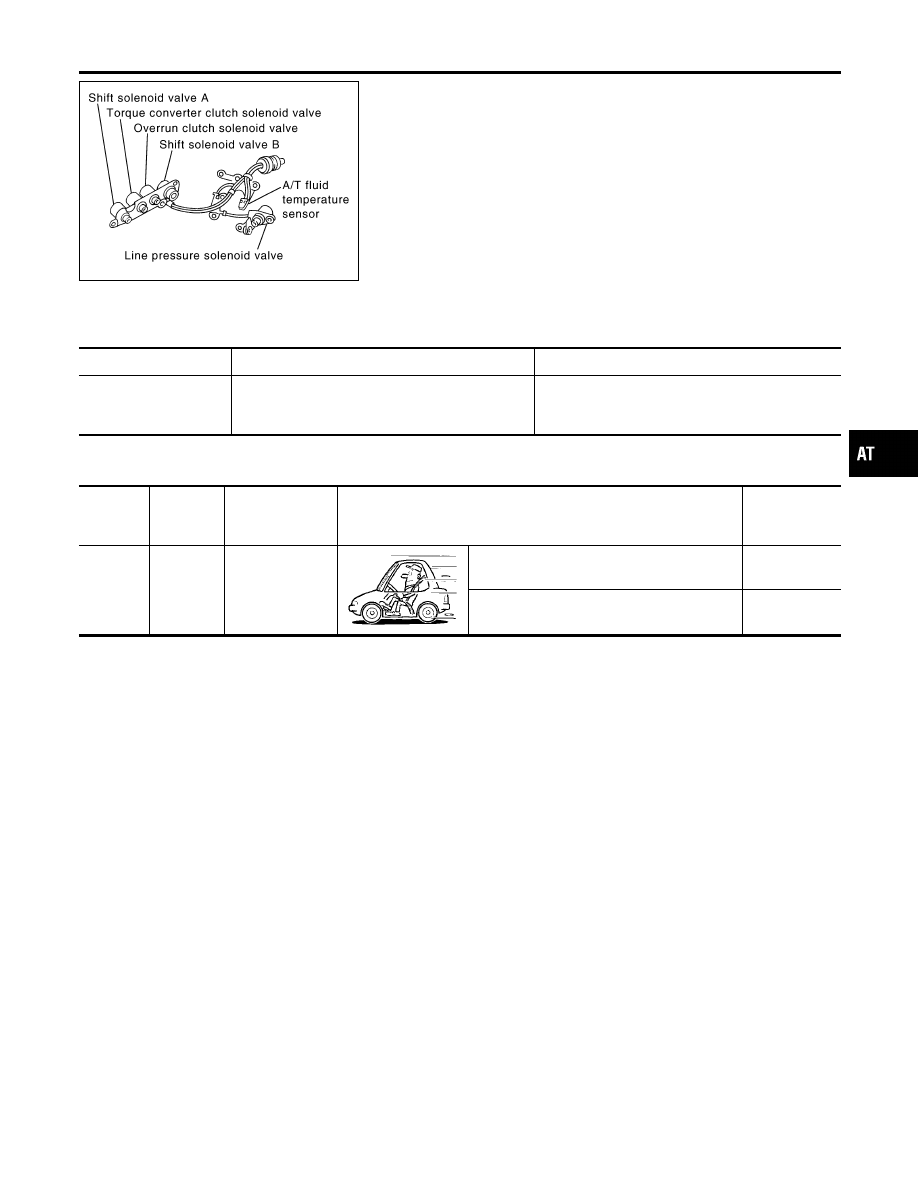

Description

NHAT0058

The torque converter clutch solenoid valve is activated, with the
gear in D

4

, by the TCM in response to signals sent from the vehicle

speed and throttle position sensors. Lock-up piston operation will
then be controlled.
Lock-up operation, however, is prohibited when A/T fluid tempera-
ture is too low.
When the accelerator pedal is depressed (less than 2.0/8) in
lock-up condition, the engine speed should not change abruptly. If
there is a big jump in engine speed, there is no lock-up.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NHAT0058S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

Torque converter clutch
solenoid valve duty

Lock-up OFF

"

Lock-up ON

Approximately 4%

"

Approximately 94%

TCM TERMINALS AND REFERENCE VALUE

NHAT0058S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

3

G/B

Torque converter
clutch solenoid
valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock-up.

0V

On Board Diagnosis Logic

NHAT0225

Diagnostic trouble code TCC SOLENOID/CIRC with CONSULT-II
or P0740 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0226

Check the following items.

I

Torque converter clutch solenoid valve

I

Harness or connectors
(The solenoid circuit is open or shorted.)

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Description

AT-157

SAT014K

SEF949Y

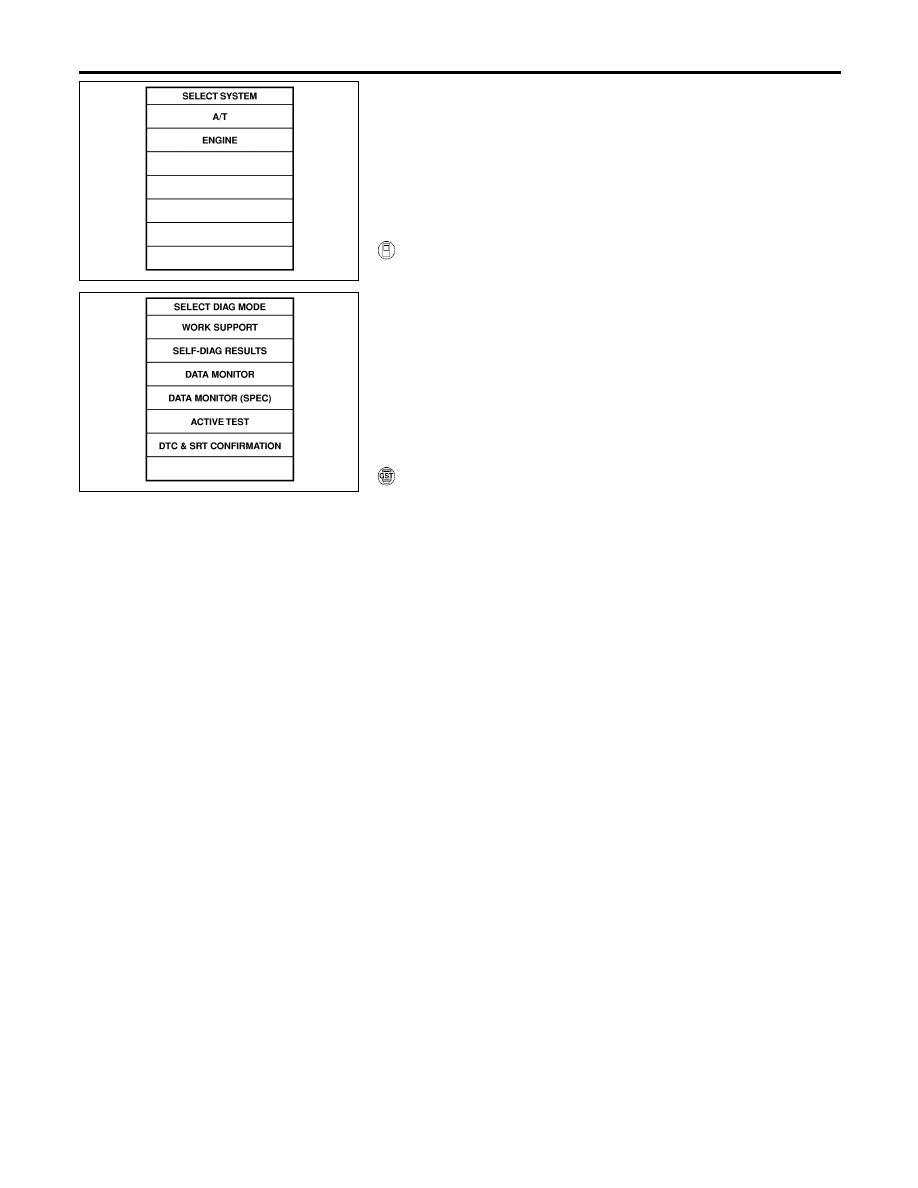

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0227

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0227S01

1)

Turn ignition switch ON. (Do not start engine.)

2)

Select “DATA MONITOR” mode for “ENGINE” with CON-
SULT-II and wait at least 1 second.

3)

Start engine and maintain the following conditions for at least
5 consecutive seconds.
VHCL SPEED SE: 80 km/h (50 MPH) or more
THROTTLE POSI: 0.5/8 - 1.0/8
Selector lever: D position (O/D ON)
Driving location: Driving the vehicle uphill (increased
engine load) will help maintain the driving conditions
required for this test.

WITH GST

NHAT0227S02

Follow the procedure “With CONSULT-II”.

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-158

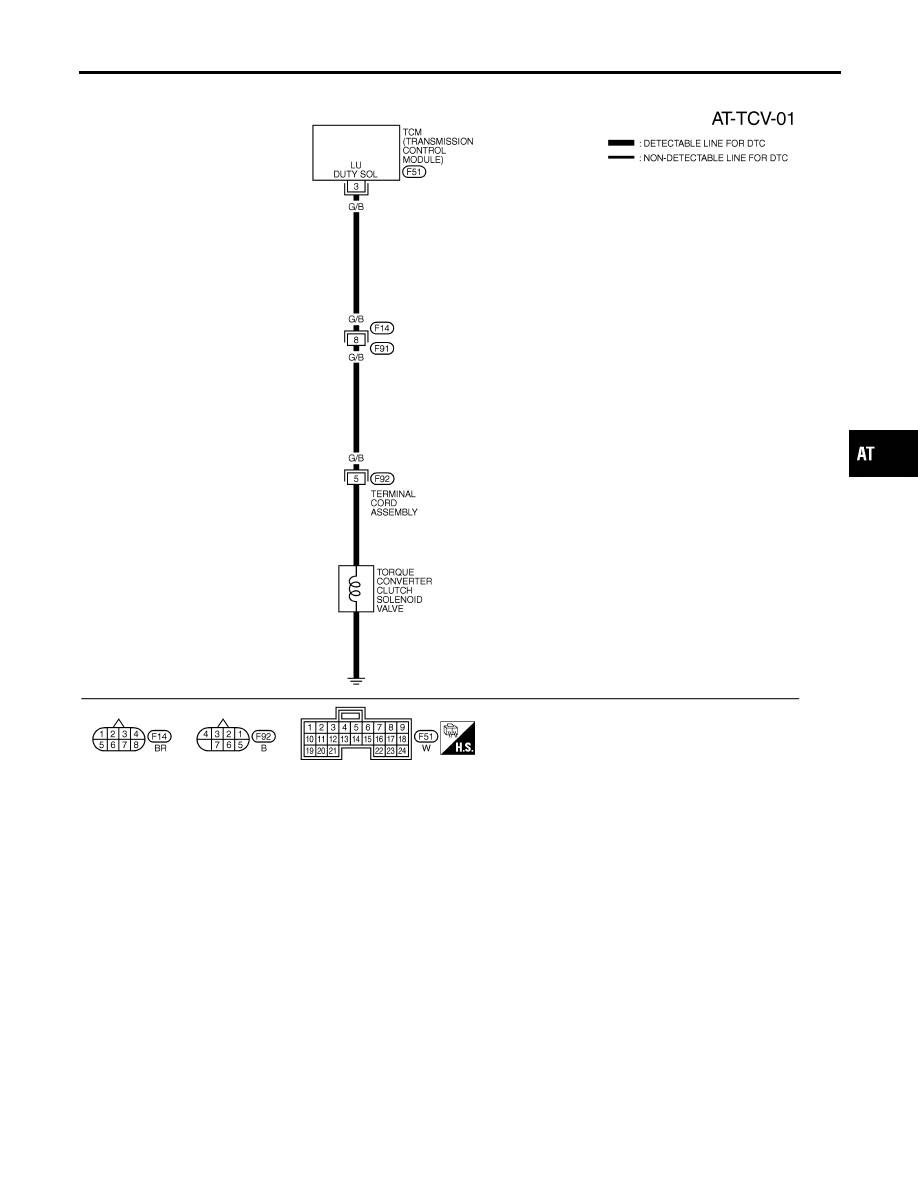

Wiring Diagram — AT — TCV

NHAT0059

MAT480B

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Wiring Diagram — AT — TCV

AT-159

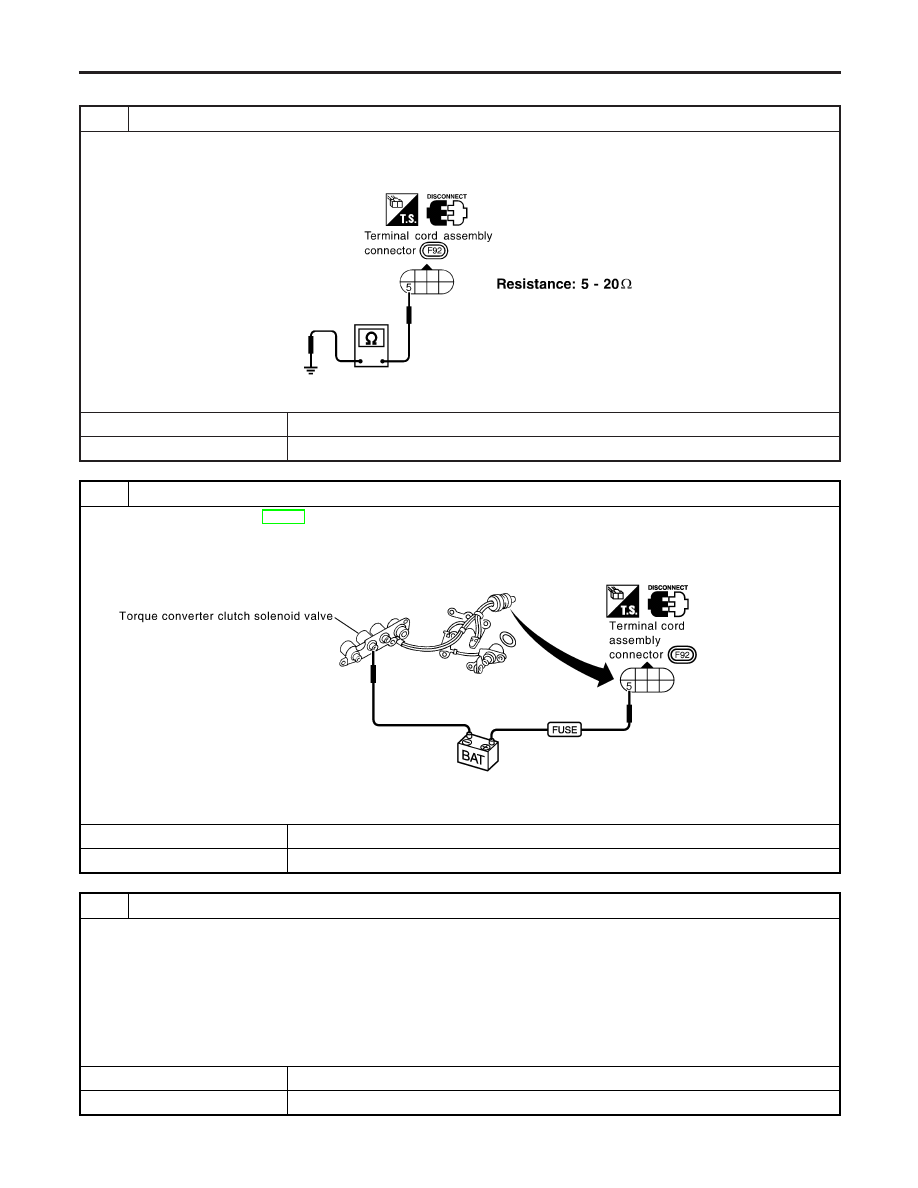

Diagnostic Procedure

NHAT0060

1

CHECK SOLENOID VALVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 5 (G/B) and ground.

SAT627JE

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK SOLENOID VALVE OPERATION

1. Remove oil pan. Refer to AT-282.
2. Check the following items:

I

Torque converter clutch solenoid valve

i. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT828K

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

3

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between terminal cord assembly connector terminal 5 (G/B) and TCM harness connector F51 terminal

3 (G/B). Refer to wiring diagram — AT — TCV.

Continuity should exist.

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Diagnostic Procedure

AT-160
