Description

NHAT0043

The engine speed signal is sent from the ECM to the TCM.

TCM TERMINALS AND REFERENCE VALUE

NHAT0043S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

39

W/G

Engine speed
signal

Refer to EC-137, “ECM INSPECTION TABLE”.

On Board Diagnosis Logic

NHAT0210

Diagnostic trouble code ENGINE SPEED SIG with CONSULT-II or
P0725 without CONSULT-II is detected when TCM does not
receive the proper voltage signal from ECM.

Possible Cause

NHAT0211

Check harness or connectors. (The sensor circuit is open or
shorted.)

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0725 ENGINE SPEED SIGNAL

Description

AT-125

SAT014K

SEF949Y

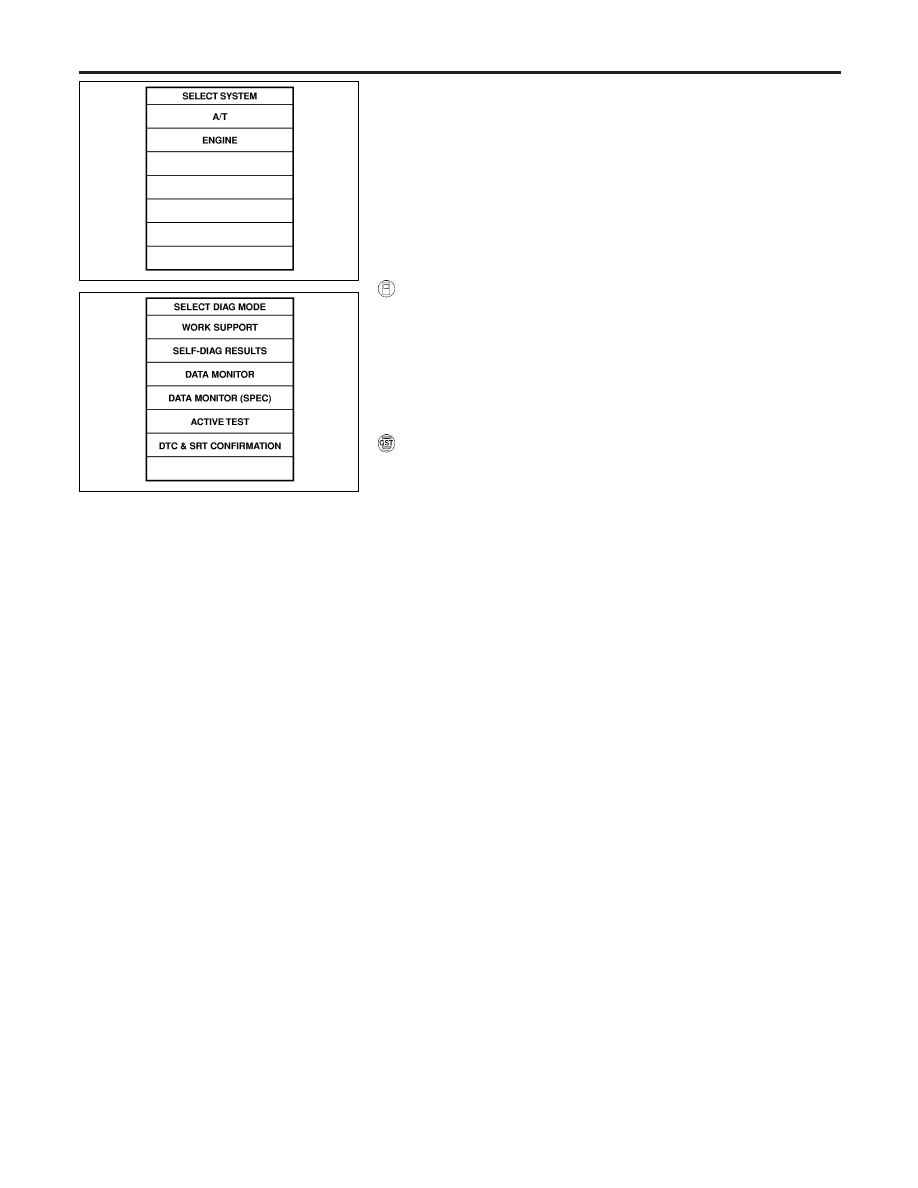

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0212

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0212S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position

WITH GST

NHAT0212S02

Follow the procedure “With CONSULT-II”.

DTC P0725 ENGINE SPEED SIGNAL

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-126

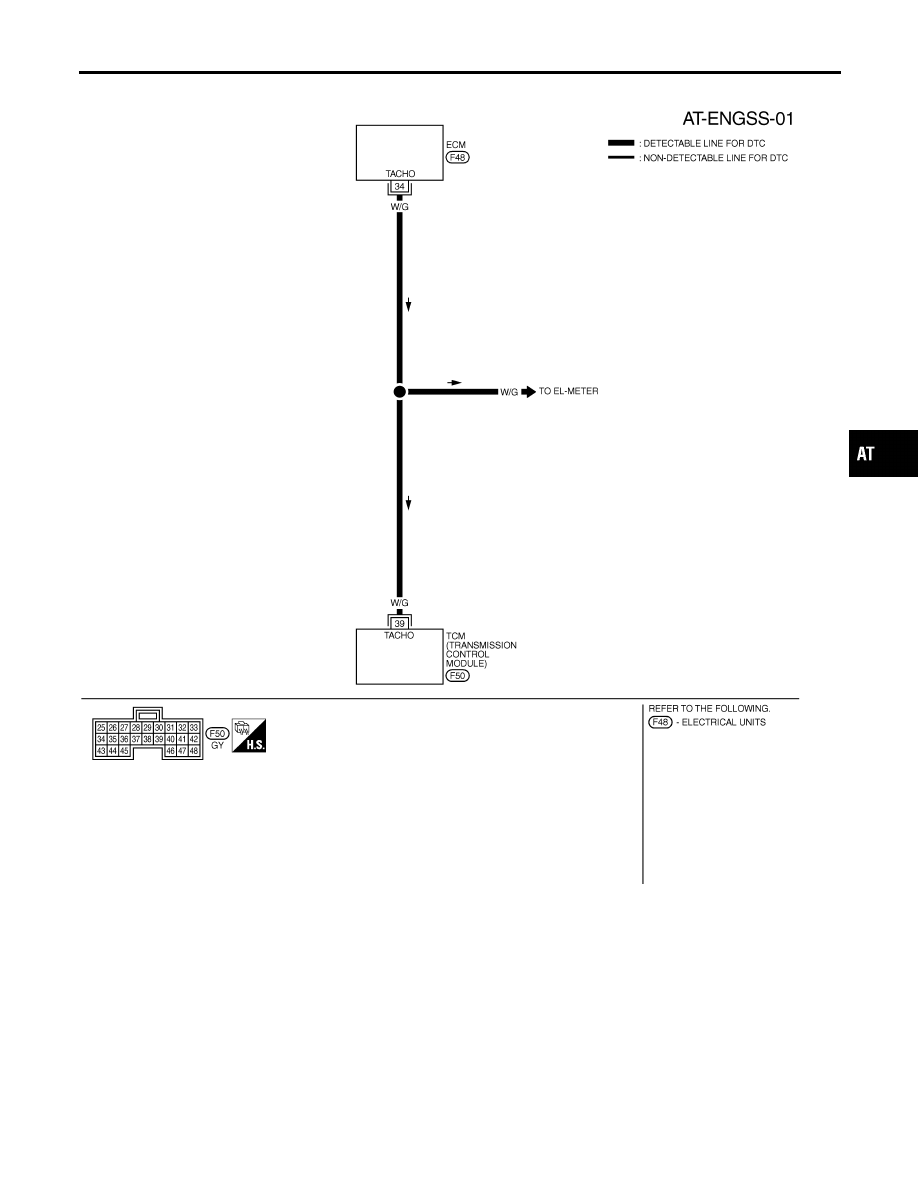

Wiring Diagram — AT — ENGSS

NHAT0044

MAT475B

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0725 ENGINE SPEED SIGNAL

Wiring Diagram — AT — ENGSS

AT-127

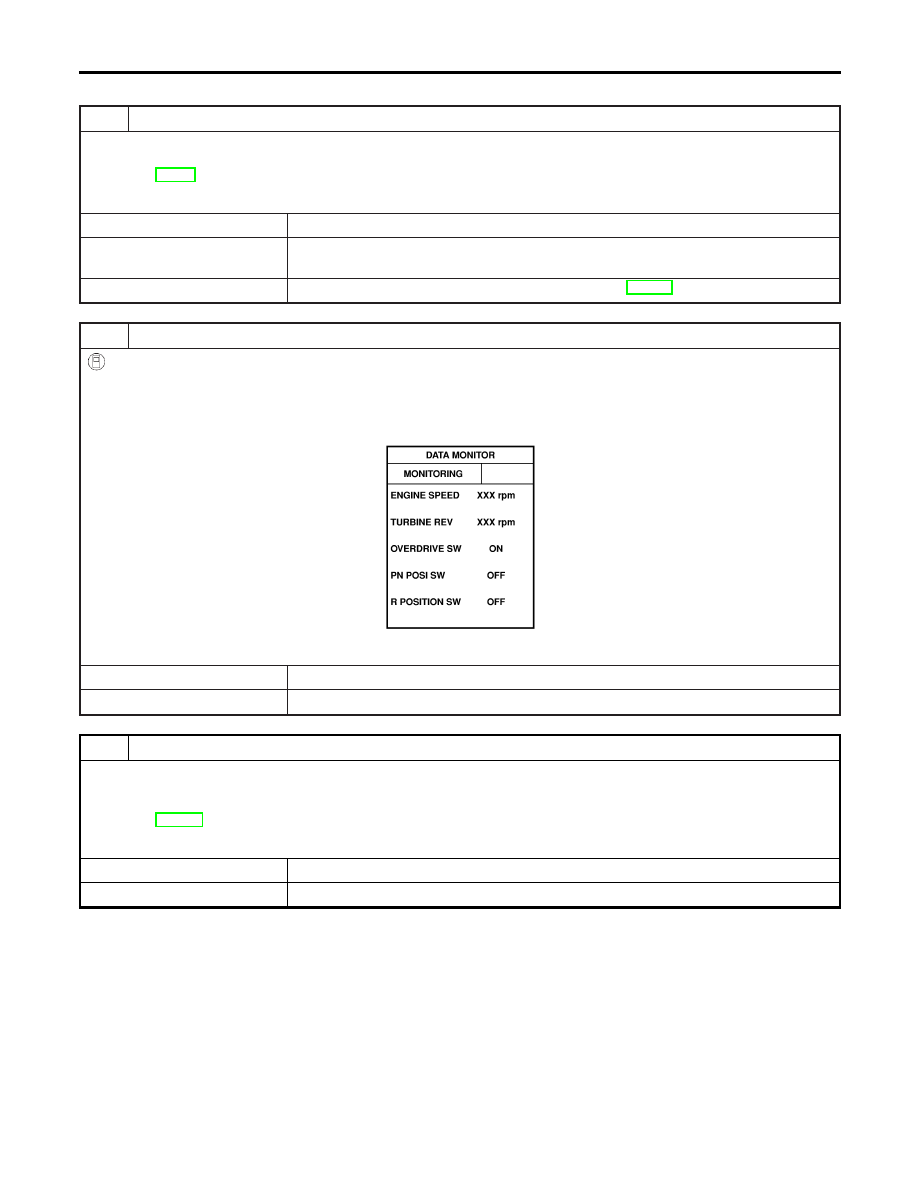

Diagnostic Procedure

NHAT0045

1

CHECK DTC WITH ECM

I

Check P code with CONSULT-II “ENGINE”.
Turn ignition switch ON and select “SELF-DIAGNOSTIC RESULTS” mode for “ENGINE” with CONSULT-II.
Refer to EC-90, “MALFUNCTION Indicator Lamp (MIL)”.

OK or NG

OK (with CONSULT-II)

©

GO TO 2.

OK (without CONSULT-
II)

©

GO TO 4.

NG

©

Check ignition signal circuit for engine control. Refer to EC-685, “IGNITION SIGNAL”.

2

CHECK INPUT SIGNAL (With CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “ENGINE SPEED”.

Check engine speed changes according to throttle position.

SAT645J

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between TCM and ECM

I

Resistor and ignition coil
Refer to EC-685, “IGNITION SIGNAL”.

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

DTC P0725 ENGINE SPEED SIGNAL

Diagnostic Procedure

AT-128
