Infiniti I35 (A33). Manual - part 28

Possible Cause

NHAT0202

Check the following items.

I

Harness or connectors
(The park/neutral position (PNP) switch circuit is open or
shorted.)

I

Park/neutral position (PNP) switch

SAT014K

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0203

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

SEF949Y

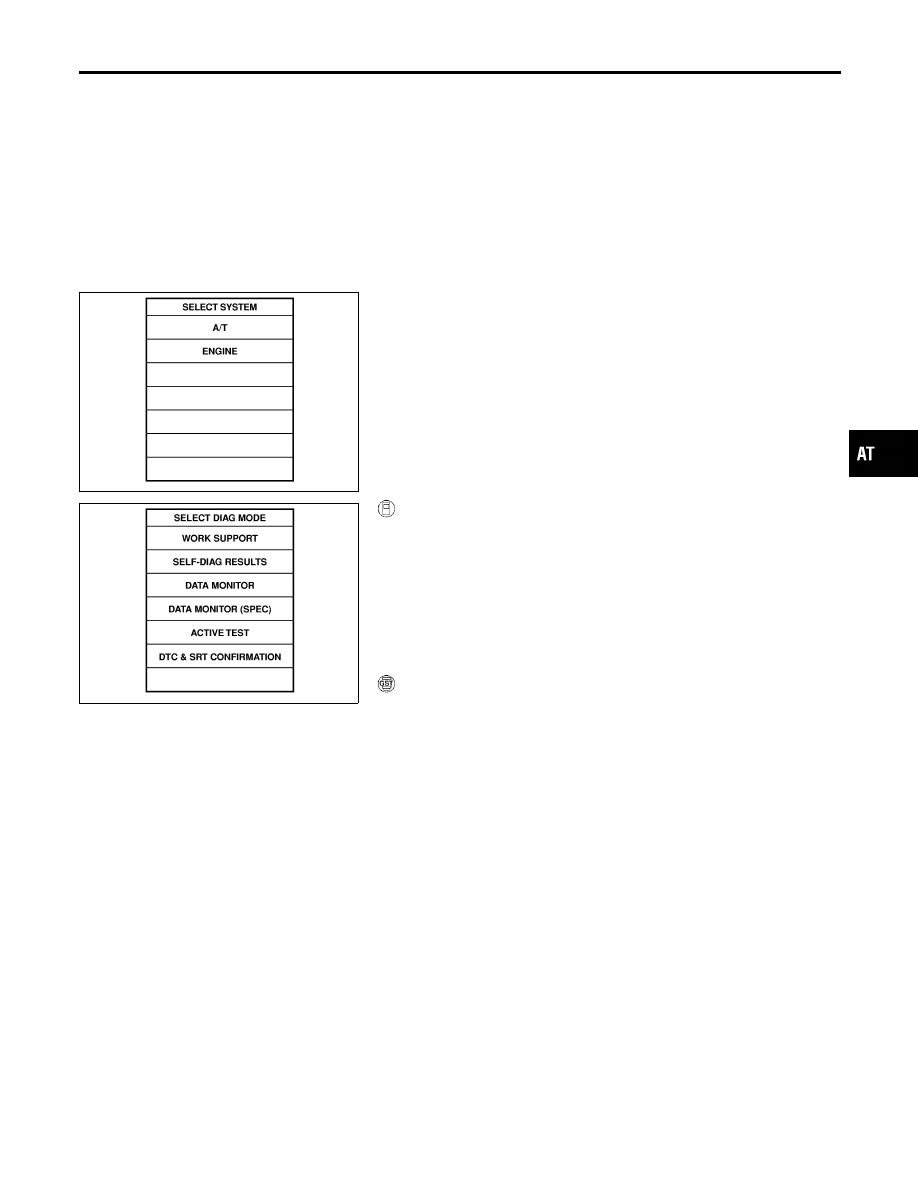

WITH CONSULT-II

NHAT0203S01

1)

Turn ignition switch ON.

2)

Select “DATA MONITOR” mode for “ENGINE” with CONSULT-
II.

3)

Start engine and maintain the following conditions for at least
5 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.3V
Selector lever: 3rd or D position

WITH GST

NHAT0203S02

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Possible Cause

AT-109

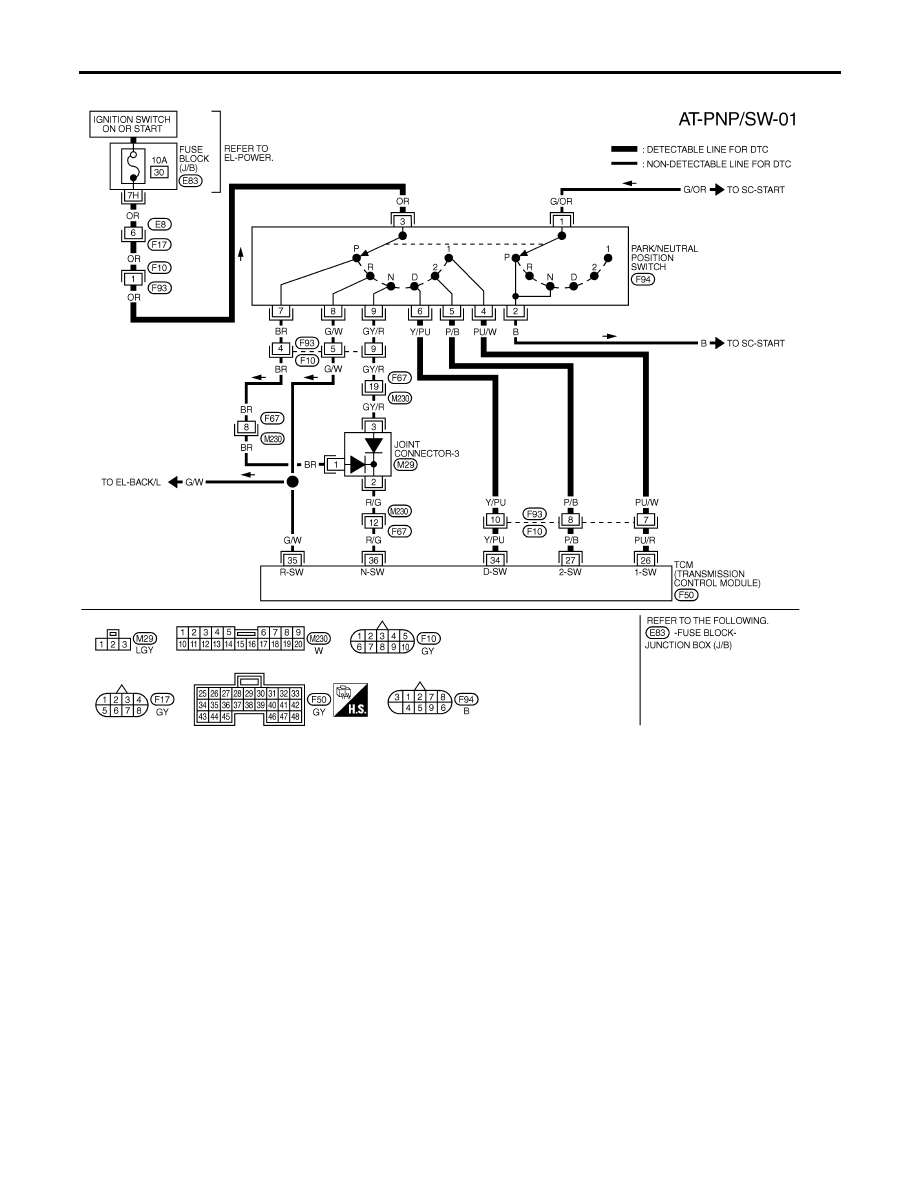

Wiring Diagram — AT — PNP/SW

NHAT0035

MAT472B

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Wiring Diagram — AT — PNP/SW

AT-110

Diagnostic Procedure

=NHAT0036

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 6.

2

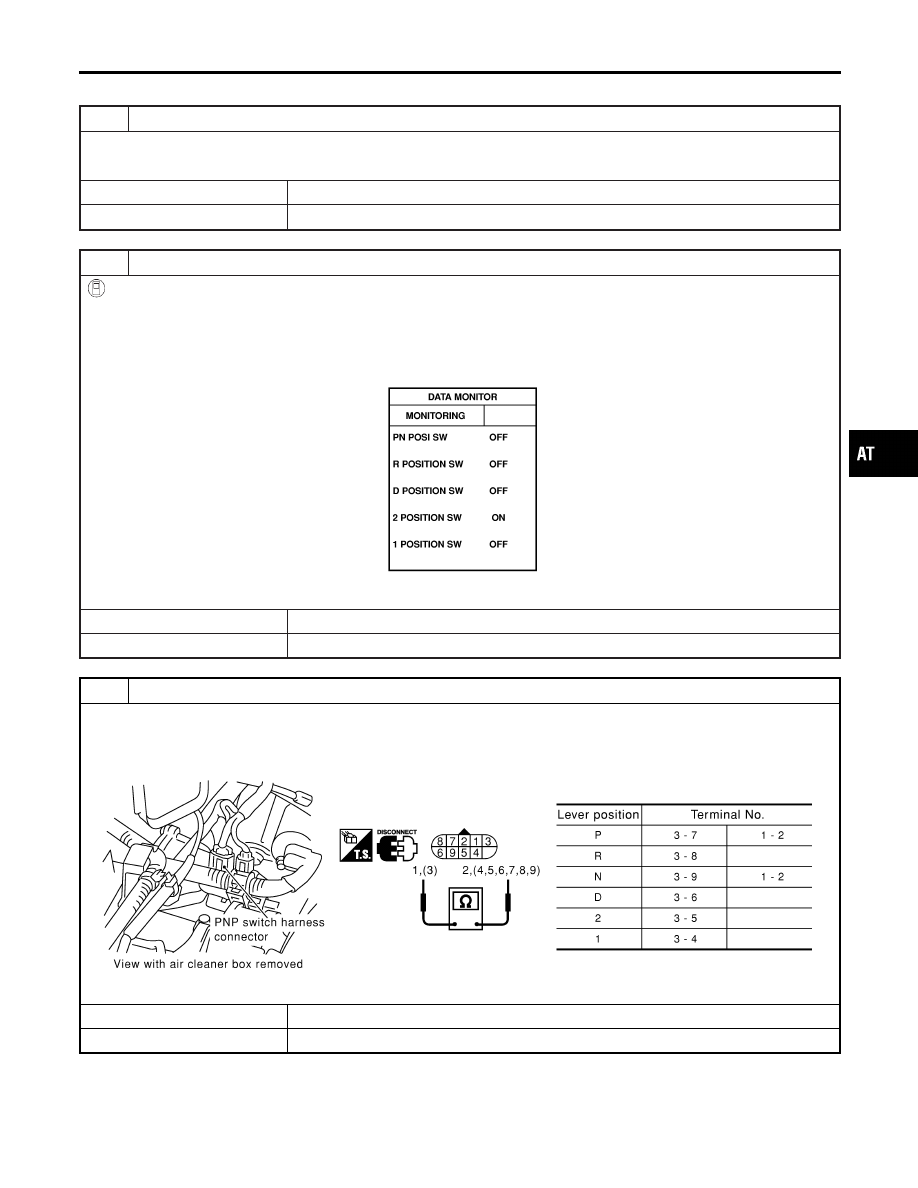

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out P, R, N, D, 2nd and 1st position switches moving selector lever to each position.

Check the signal of the selector lever position is indicated properly.

SAT701J

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

Check the following item:

I

Park/neutral position (PNP) switch
Check continuity between PNP switch harness connector F94 terminals 1 (G/OR) and 2 (B) and between terminals 3
(OR) and 4 (PU/W), 5 (P/B), 6 (Y/PU), 7 (BR), 8 (G/W), 9 (GY/R) while moving manual shaft through each position.

SAT615JA

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Diagnostic Procedure

AT-111

4

CHECK MANUAL CONTROL CABLE ADJUSTMENT

Check PNP switch again with manual control cable disconnected from manual shaft of A/T assembly. Refer to test group 2
(With CONSULT-II) or 6 (Without CONSULT-II).

OK or NG

OK

©

Adjust manual control cable. Refer to AT-284.

NG

©

Repair or replace PNP switch.

5

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between ignition switch and park/neutral position (PNP) switch

I

Harness for short or open between park/neutral position (PNP) switch and TCM

I

Fuse

I

Joint connector-3 M29

I

Ignition switch
Refer to EL-11, “POWER SUPPLY ROUTING”.

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

6

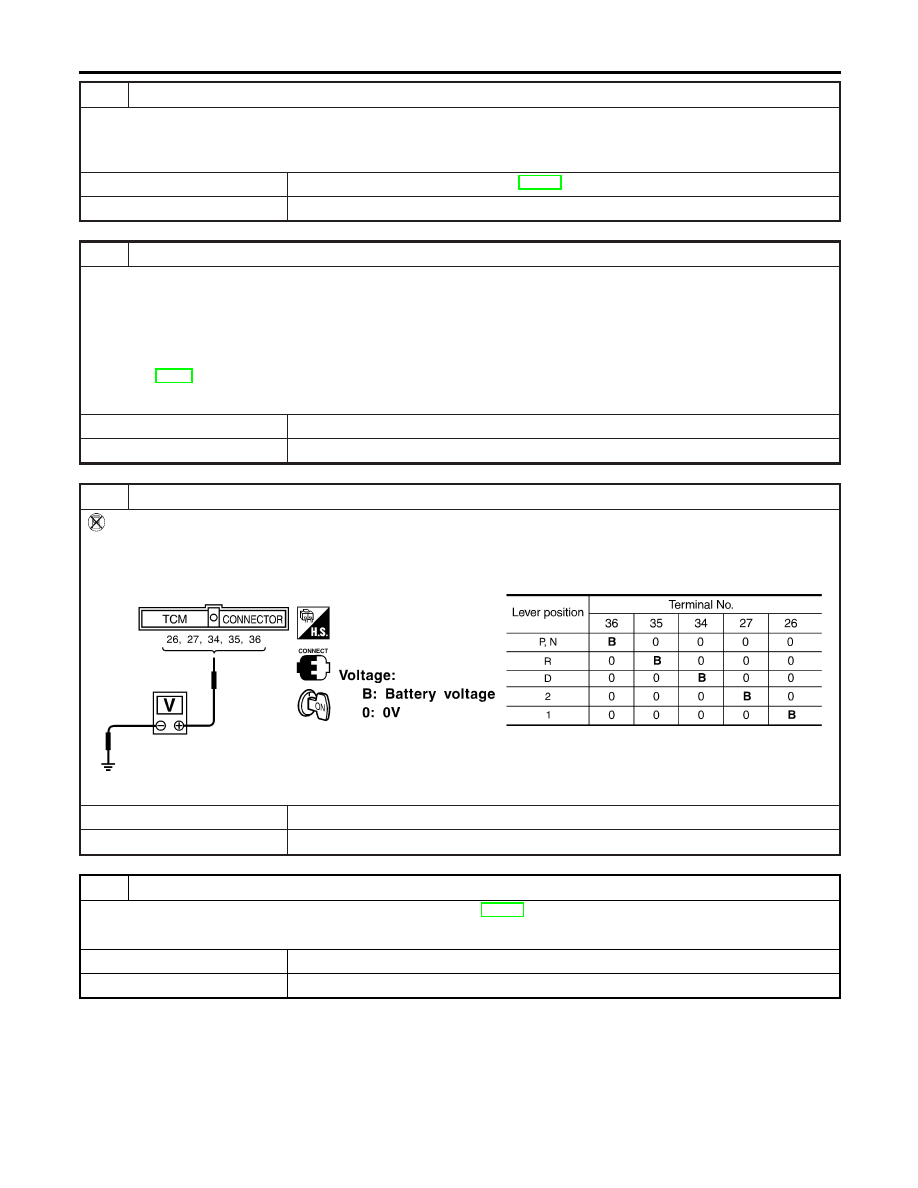

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position. (Do not start engine.)
2. Check voltage between TCM harness connector F50 terminals 26 (PU/R), 27 (P/B), 34 (Y/PU), 35 (G/W), 36 (R/G) and

ground while moving selector lever through each position.

SAT840J

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 3.

7

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-109.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 8.

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Diagnostic Procedure (Cont’d)

AT-112
