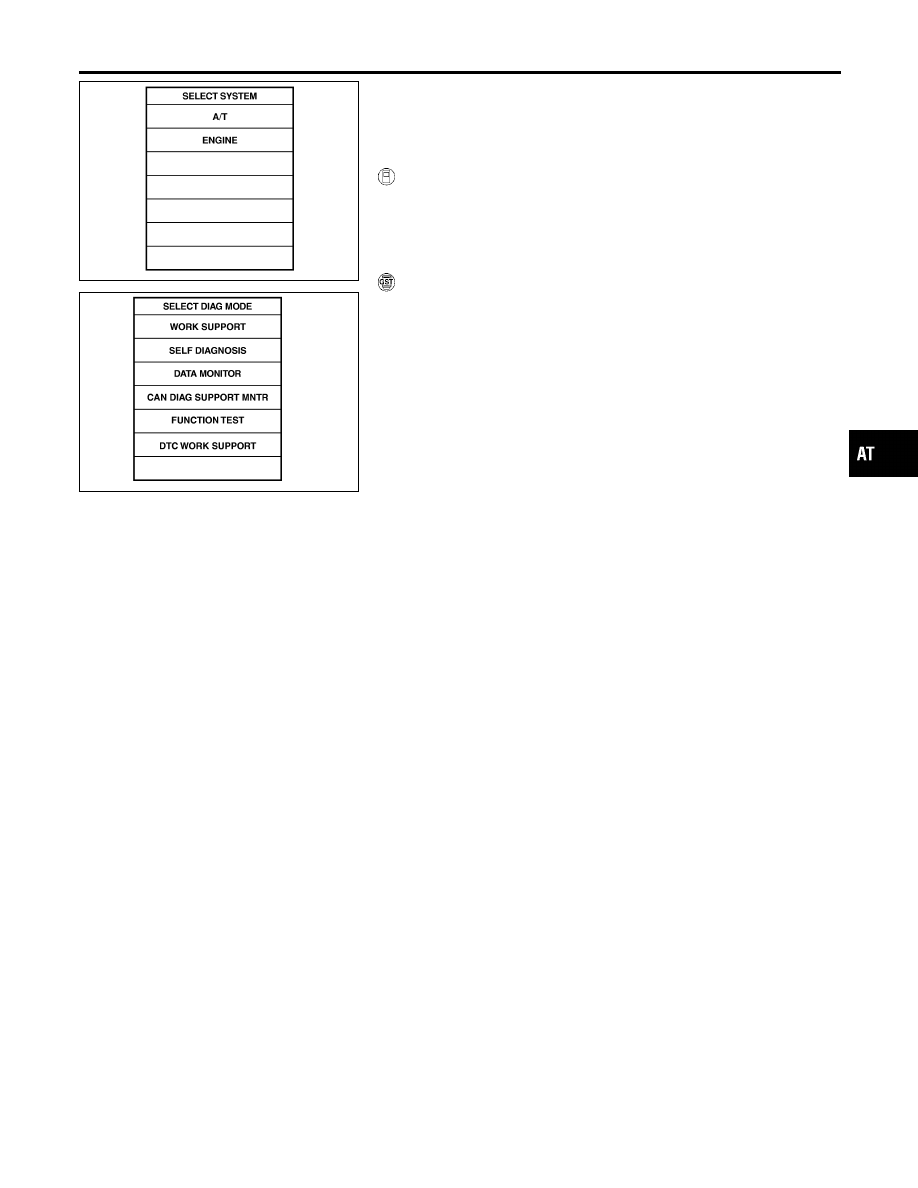

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0255

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0255S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3)

Wait at least 6 seconds or start engine and wait for at least 6
seconds.

WITH GST

NHAT0255S02

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC U1000 CAN COMMUNICATION LINE

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-105

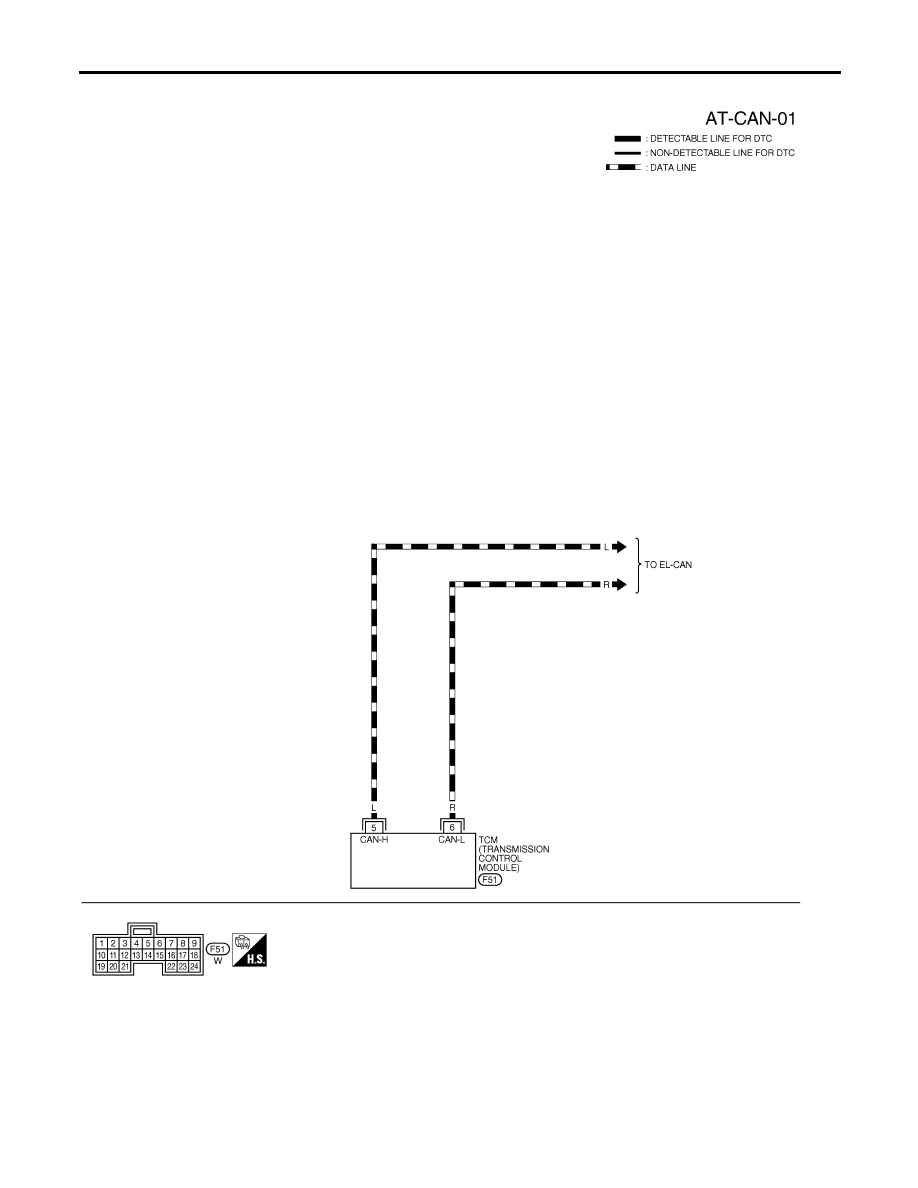

Wiring Diagram — AT — CAN

NHAT0256

MAT471B

DTC U1000 CAN COMMUNICATION LINE

Wiring Diagram — AT — CAN

AT-106

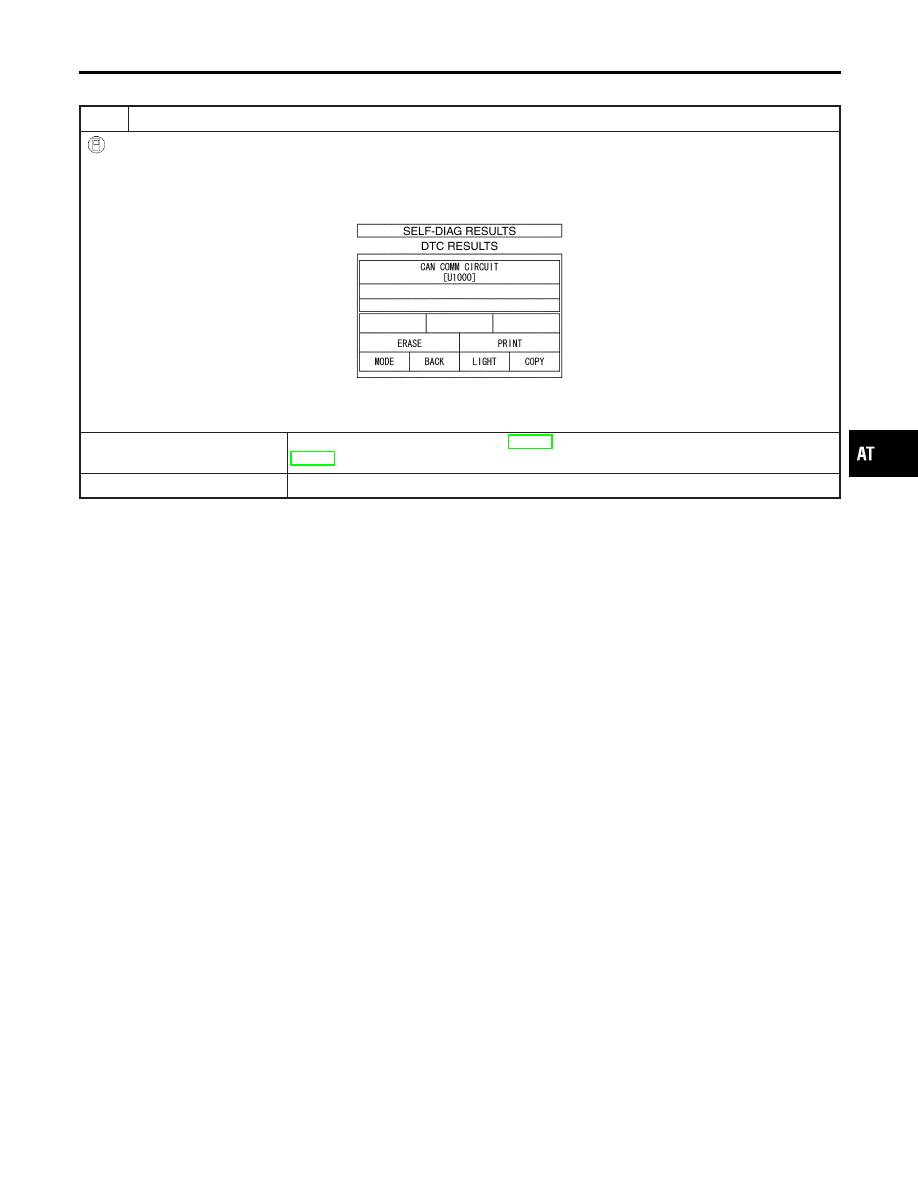

Diagnostic Procedure

NHAT0257

1

CHECK CAN COMMUNICATION CIRCUIT

With CONSULT-II

1. Turn ignition switch to “ON” position. (Do not start engine.)
2. Select “SELF-DIAG RESULTS” mode for “A/T” with CONSULT-II.
3. The “CAN COMM CIRCUIT” is detected.

PCIA0061E

Yes or No?

Yes

©

Print out CONSULT-II screen, go to EL-450, “CAN System” (For TCS Models) and
EL-463, “CAN System” (For VDC Models).

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC U1000 CAN COMMUNICATION LINE

Diagnostic Procedure

AT-107

SAT644J

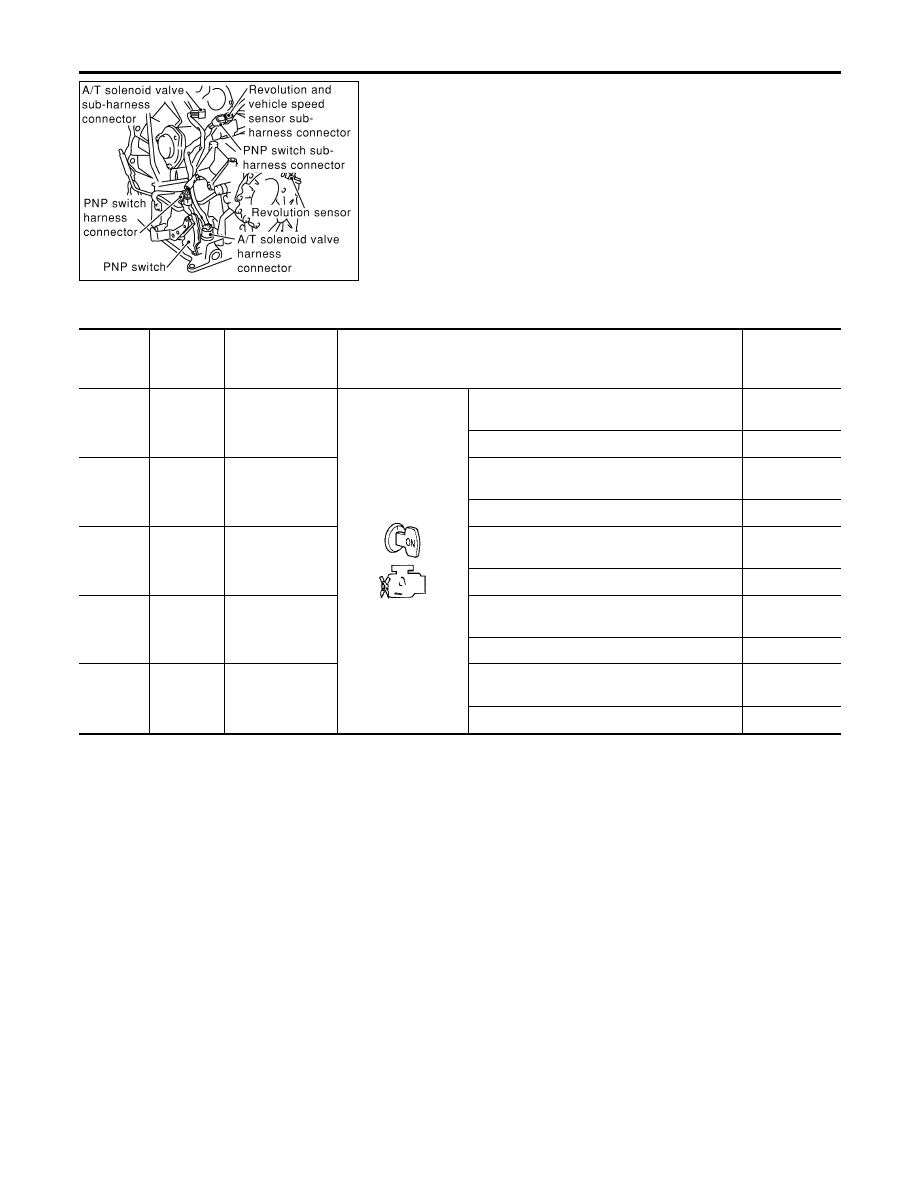

Description

NHAT0034

I

The park/neutral position (PNP) switch includes a transmission
range switch.

I

The transmission range switch detects the selector lever posi-
tion and sends a signal to the TCM.

TCM TERMINALS AND REFERENCE VALUE

NHAT0034S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

26

PU/R

PNP switch 1st
position

When setting selector lever to 1st position.

Battery volt-
age

When setting selector lever to other positions.

0V

27

P/B

PNP switch 2nd
position

When setting selector lever to 2nd position.

Battery volt-
age

When setting selector lever to other positions.

0V

34

Y/PU

PNP switch D
position

When setting selector lever to D position.

Battery volt-
age

When setting selector lever to other positions.

0V

35

G/W

PNP switch R
position

When setting selector lever to R position.

Battery volt-
age

When setting selector lever to other positions.

0V

36

R/G

PNP switch P or
N position

When setting selector lever to P or N position.

Battery volt-
age

When setting selector lever to other positions.

0V

On Board Diagnosis Logic

NHAT0201

Diagnostic trouble code PNP SW/CIRC with CONSULT-II or P0705
without CONSULT-II is detected when TCM does not receive the
correct voltage signal from the switch based on the gear position.

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Description

AT-108
