DOOR UNLOCK SENSOR CHECK

=NCEL0123S06

1

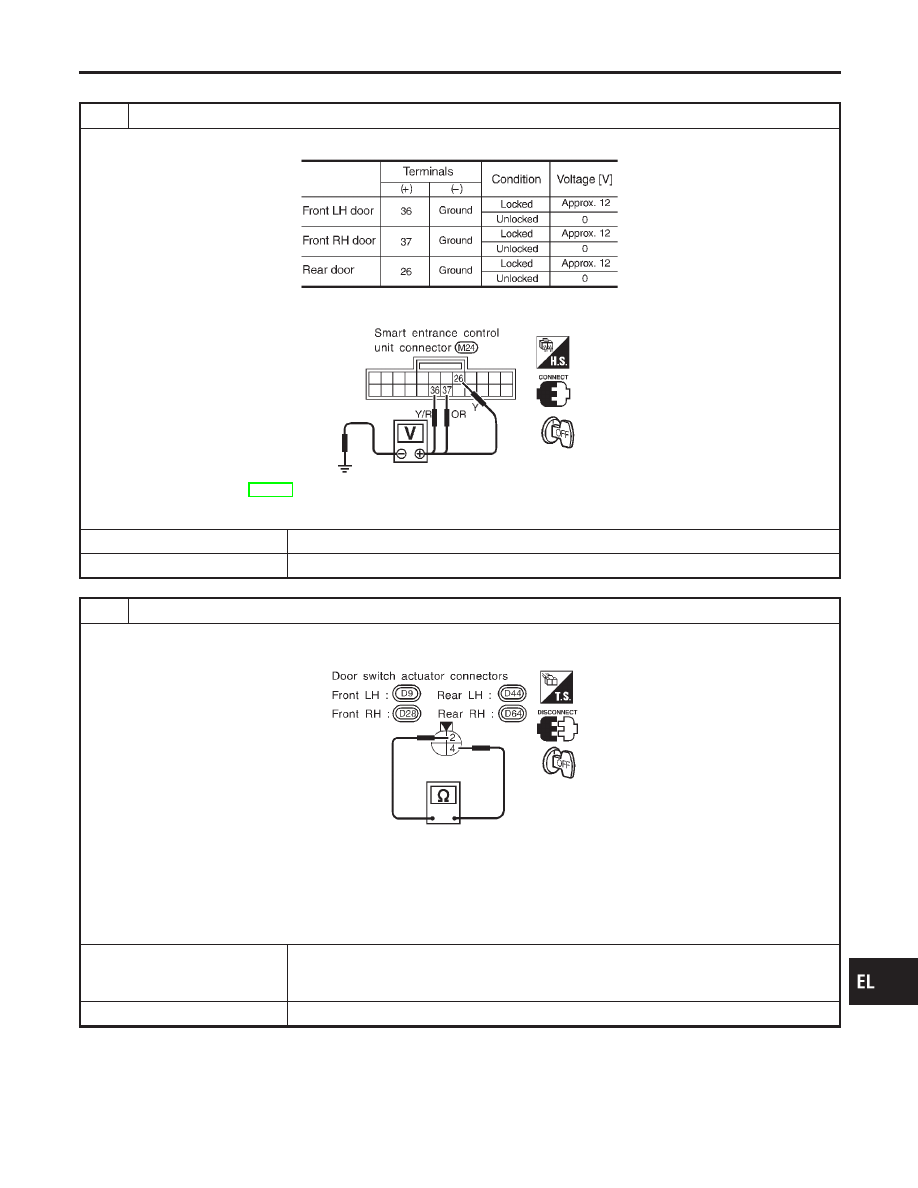

CHECK DOOR UNLOCK SENSOR INPUT SIGNAL

Check voltage between control unit terminals 26, 36 or 37 and ground.

MTBL0163

SEL937V

Refer to wiring diagram in EL-219.

OK or NG

OK

©

Door unlock sensor is OK.

NG

©

GO TO 2.

2

CHECK DOOR UNLOCK SENSOR

1. Disconnect door unlock sensor connector.
2. Check continuity between door unlock sensor terminals.

SEL938V

Continuity:

Condition: Locked

No

Condition: Unlocked

Yes

OK or NG

OK

©

Check the following.

I

Door unlock sensor ground circuit

I

Harness for open or short between control unit and door unlock sensor

NG

©

Replace door unlock sensor.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-233

DOOR KEY CYLINDER SWITCH CHECK

=NCEL0123S07

1

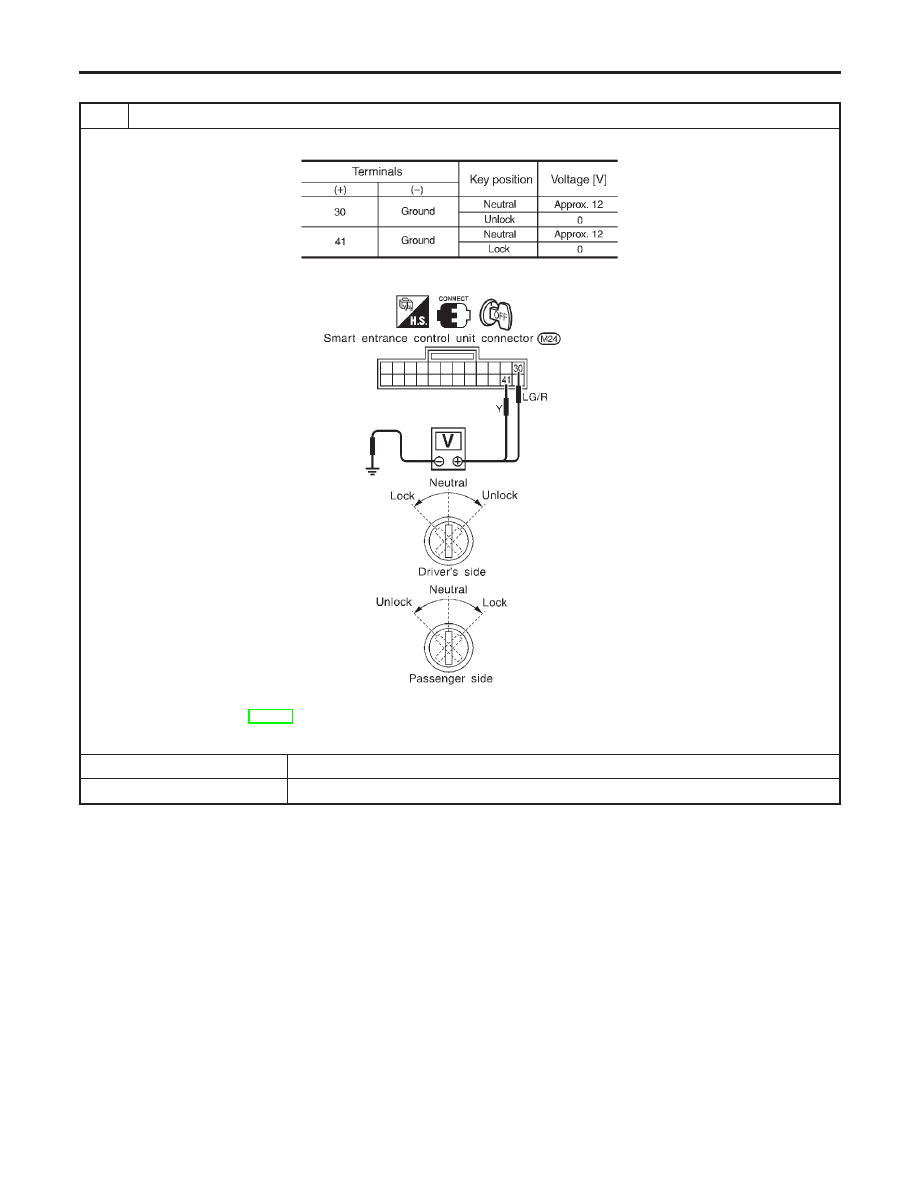

CHECK DOOR KEY CYLINDER SWITCH INPUT SIGNAL (LOCK/UNLOCK SIGNAL)

Check voltage between control unit terminals 30 or 41 and ground.

MTBL0164

SEL939V

Refer to wiring diagram in EL-221.

OK or NG

OK

©

Door key cylinder switch is OK.

NG

©

GO TO 2.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-234

2

CHECK DOOR KEY CYLINDER SWITCH

1. Disconnect door key cylinder switch connector.
2. Check continuity between door key cylinder switch terminals.

SEL671W

OK or NG

OK

©

Check the following.

I

Door key cylinder switch ground circuit

I

Harness for open or short between control unit and door key cylinder switch

NG

©

Replace door key cylinder switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-235

TRUNK LID KEY CYLINDER SWITCH CHECK

=NCEL0123S08

1

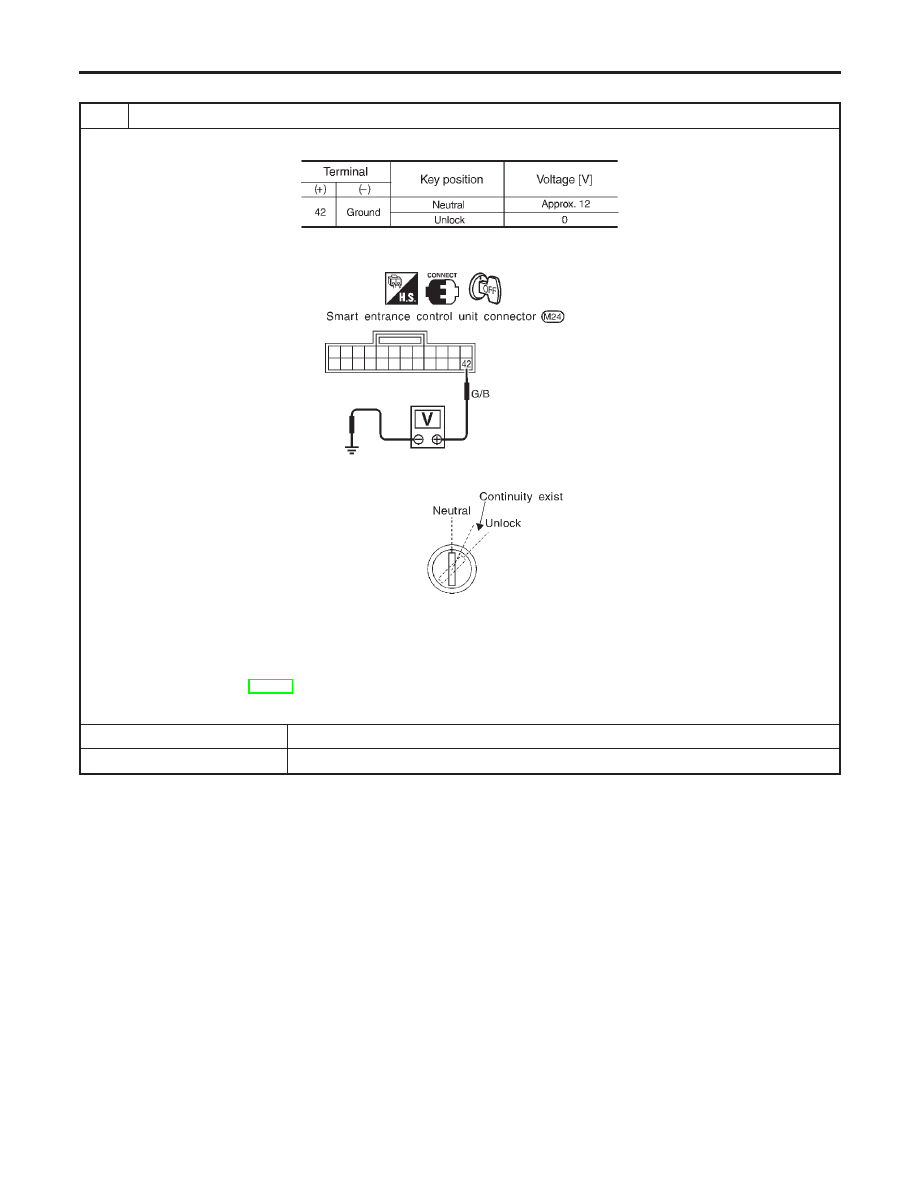

CHECK TRUNK LID KEY CYLINDER SWITCH INPUT SIGNAL (UNLOCK SIGNAL)
