Infiniti G20 (P11). Manual - part 362

SEL792VD

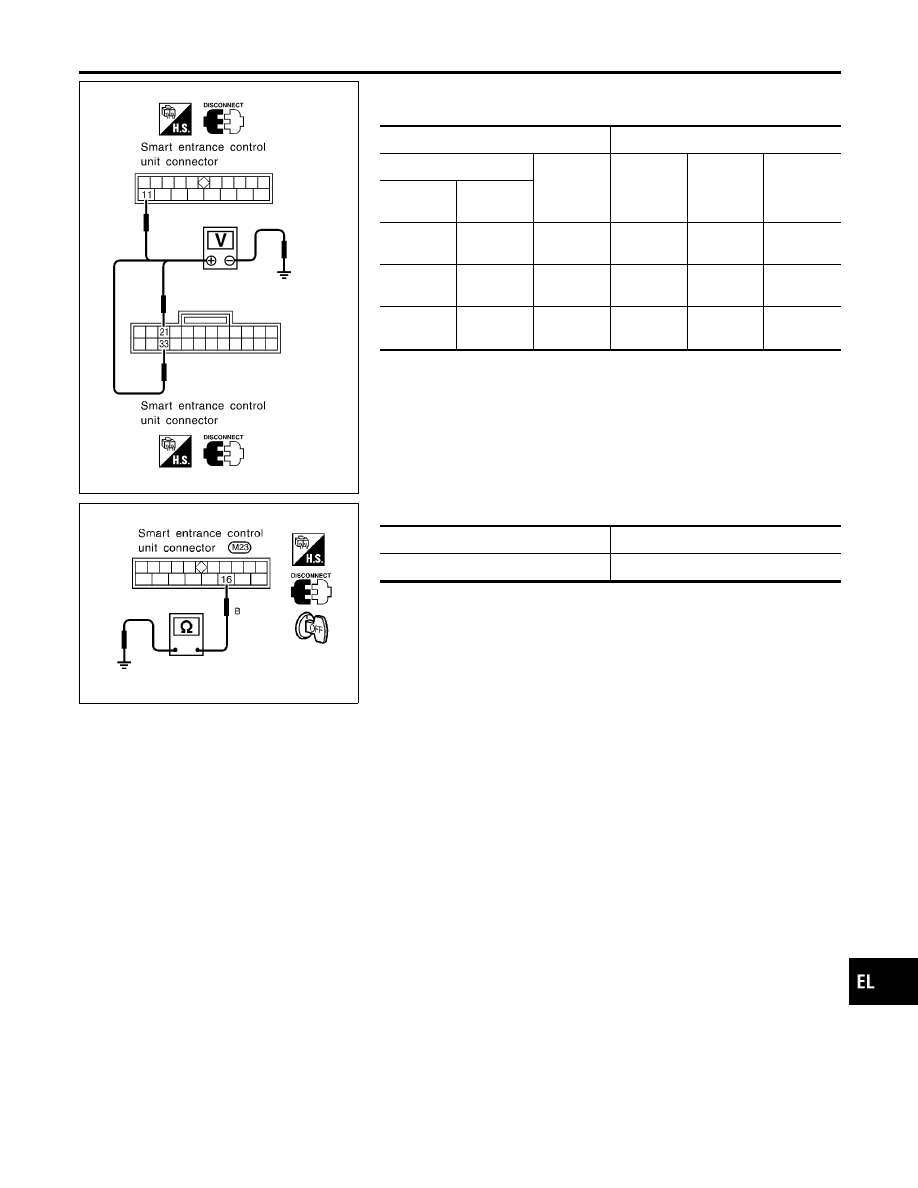

POWER SUPPLY AND GROUND CIRCUIT CHECK

NCEL0123S03

Power Supply Circuit Check

NCEL0123S0301

Terminals

Ignition switch position

(+)

(−)

OFF

ACC

ON

Connector

Terminal

(wire color)

M23

11 (W/G)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

M24

33 (G/R)

Ground

0V

0V

Battery
voltage

M24

21 (G)

Ground

0V

Battery
voltage

Battery
voltage

SEL781V

Ground Circuit Check

NCEL0123S0302

Terminals

Continuity

16 - Ground

Yes

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-225

DOOR, HOOD AND TRUNK ROOM LAMP SWITCH
CHECK

=NCEL0123S04

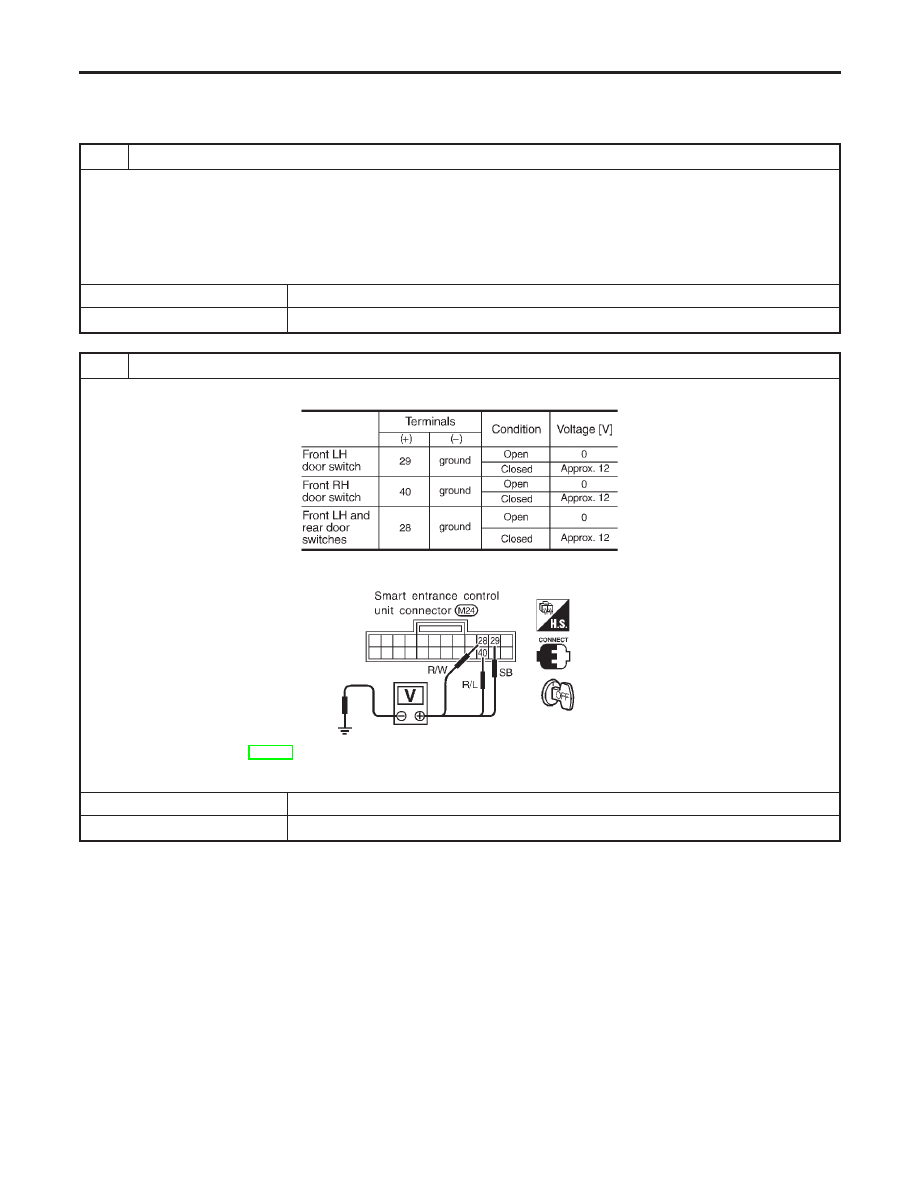

Door Switch Check

NCEL0123S0401

1

PRELIMINARY CHECK

1. Turn ignition switch “OFF” and remove key from key cylinder.
2. Close all doors, engine hood and trunk lid.

“SECURITY” indicator lamp should turn off.

3. Open any passenger door or back door.

“SECURITY” indicator lamp should blink every second.

OK or NG

OK

©

Door switch is OK. Next, go to “Hood Switch Check”.

NG

©

GO TO 2.

2

CHECK DOOR SWITCH INPUT SIGNAL

Check voltage between control unit terminals 28, 29 or 40 and ground.

MTBL0194

SEL930V

Refer to wiring diagram in EL-220.

OK or NG

OK

©

Door switch is OK. Next, go to “Hood Switch Check”.

NG

©

GO TO 3.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-226

3

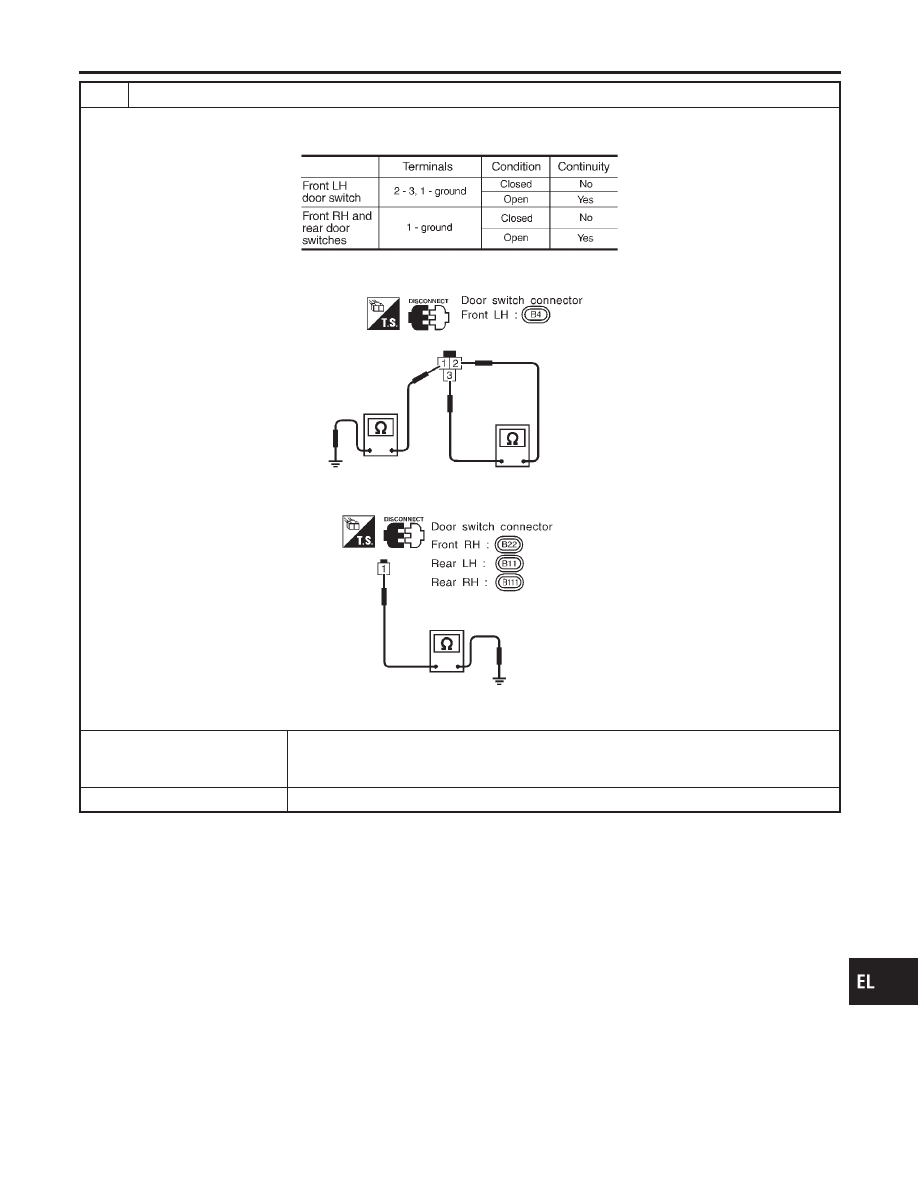

CHECK DOOR SWITCH

1. Disconnect door switch connector.
2. Check continuity between door switch terminals.

MTBL0195

SEL931V

OK or NG

OK

©

Check the following.

I

Door switch ground circuit (Front, rear door) or door switch ground condition

I

Harness for open or short between control unit and door switch

NG

©

Replace door switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-227

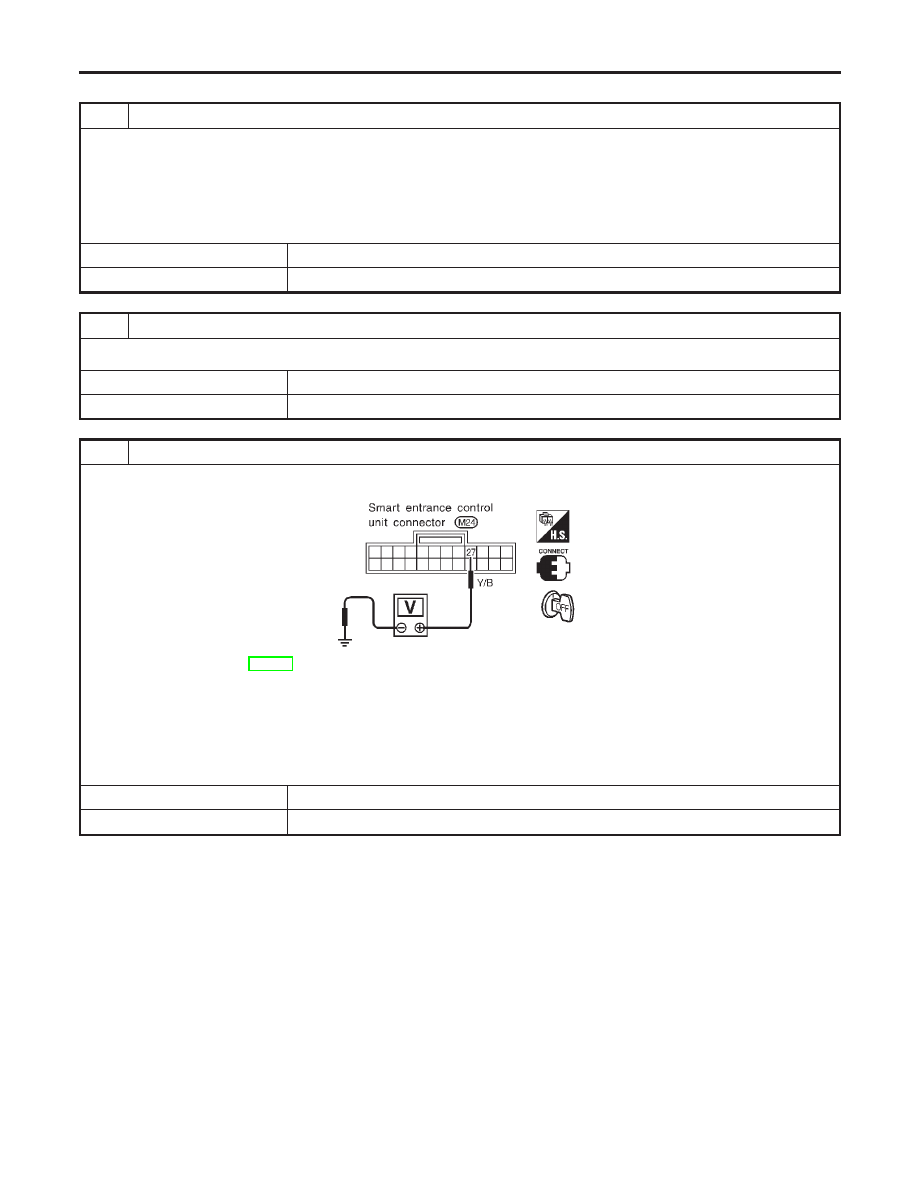

Hood Switch Check

=NCEL0123S0402

1

PRELIMINARY CHECK

1. Turn ignition switch “OFF” and remove key from key cylinder.
2. Close all doors, engine hood and trunk lid.

“SECURITY” indicator lamp should turn off.

3. Open hood.

“SECURITY” indicator lamp should blink every second.

OK or NG

OK

©

Hood switch is OK. Next, go to “Trunk Room Lamp Switch Check”.

NG

©

GO TO 2.

2

CHECK HOOD SWITCH FITTING CONDITION

OK or NG

OK

©

GO TO 3.

NG

©

Adjust installation of hood switch or hood.

3

CHECK HOOD SWITCH INPUT SIGNAL

Check voltage between control unit terminal 27 and ground.

SEL932V

Refer to wiring diagram in EL-220.

Voltage [V]:

Engine hood is open.

0

Engine hood is closed.

Approx. 12

OK or NG

OK

©

Hood switch is OK. Next, go to “Trunk Room Lamp Switch Check”.

NG

©

GO TO 4.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-228
