POWER STEERING OIL PRESSURE SWITCH

Wiring Diagram

EC-615

Diagnostic Procedure

=NCEC0454

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Start engine.
2. Check “PW/ST SIGNAL” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF228Y

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Start engine.
2. Check voltage between ECM terminal 46 and ground under the following conditions.

SEF148X

MTBL0142

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

POWER STEERING OIL PRESSURE SWITCH

Diagnostic Procedure

EC-616

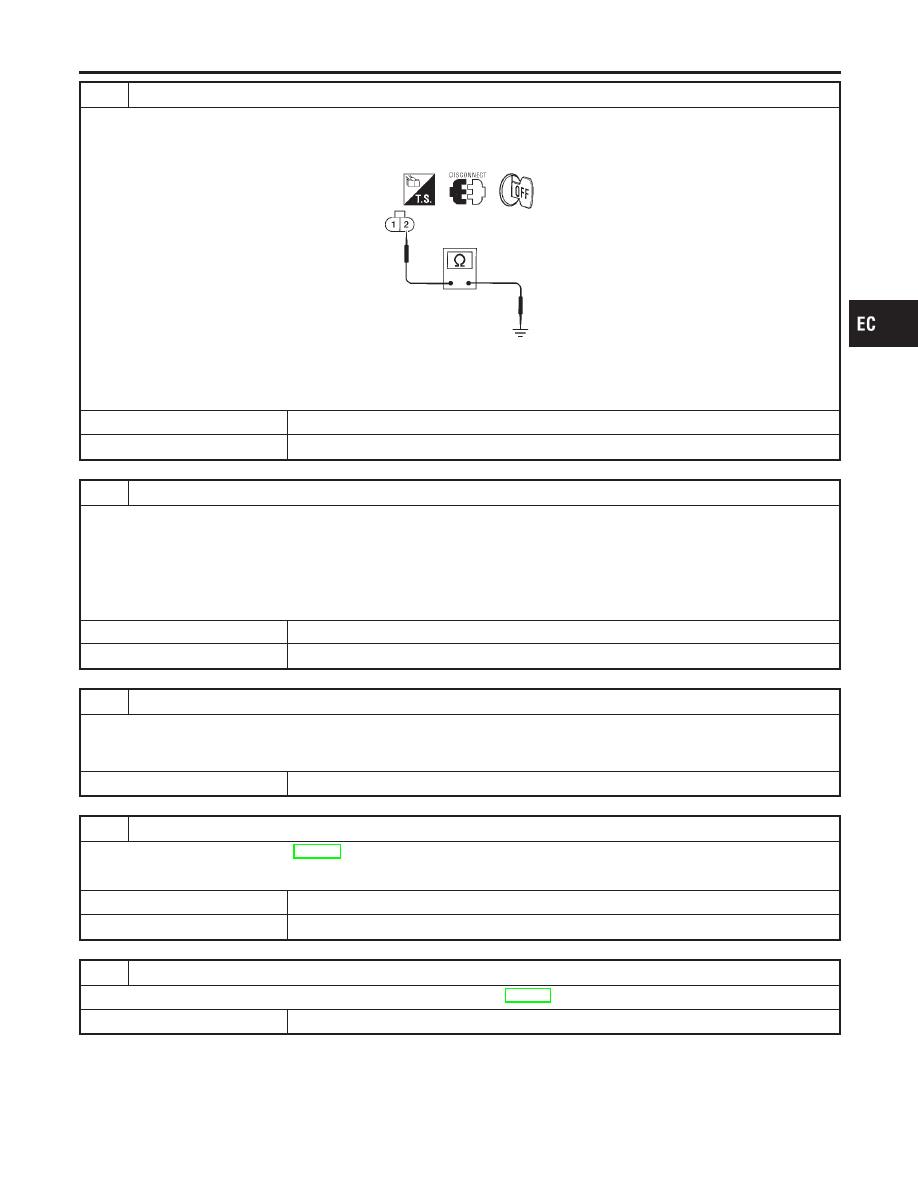

4

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect power steering oil pressure switch harness connector.
3. Check harness continuity between power steering oil pressure switch terminal 2 and engine ground.

AEC760

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit or short to power in harness or connectors.

5

CHECK INPUT SIGNAL CIRCUIT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 46 and terminal 1.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F24, M62

I

Harness for open or short between ECM and power steering oil pressure switch

©

Repair open circuit or short to ground or short to power in harness or connectors.

7

CHECK POWER STEERING OIL PRESSURE SWITCH

Refer to “Component Inspection”, EC-618.

OK or NG

OK

©

GO TO 8.

NG

©

Replace power steering oil pressure switch.

8

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PRESSURE SWITCH

Diagnostic Procedure (Cont’d)

EC-617

SEF419T

Component Inspection

NCEC0455

POWER STEERING OIL PRESSURE SWITCH

NCEC0455S01

1.

Disconnect power steering oil pressure switch harness con-
nector then start engine.

2.

Check continuity between terminals 1 and 2.

Conditions

Continuity

Steering wheel is being turned

Yes

Steering wheel is not being turned

No

If NG, replace power steering oil pressure switch.
