Infiniti G20 (P11). Manual - part 302

SEF855X

Description

NCEC0638

The refrigerant pressure sensor is installed at the liquid tank of the
air conditioner system. The sensor uses an electrostatic volume
pressure transducer to convert refrigerant pressure to voltage. The
voltage signal is sent to ECM, and ECM controls cooling fan sys-
tem.

SEF099XA

ECM Terminals and Reference Value

NCEC0663

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

58

B

Sensor’s ground

[Engine is running]

I

Warm-up condition

I

Idle speed

Approximately 0V

74

R/L

Refrigerant pressure
sensor

[Engine is running]

I

Warm-up condition

I

Both A/C switch and blower switch are “ON”
(Compressor operates.)

0.36 - 3.88V

111

P/L

Sensor’s power supply

[Ignition switch “ON”]

Approximately 5V

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REFRIGERANT PRESSURE SENSOR

Description

EC-619

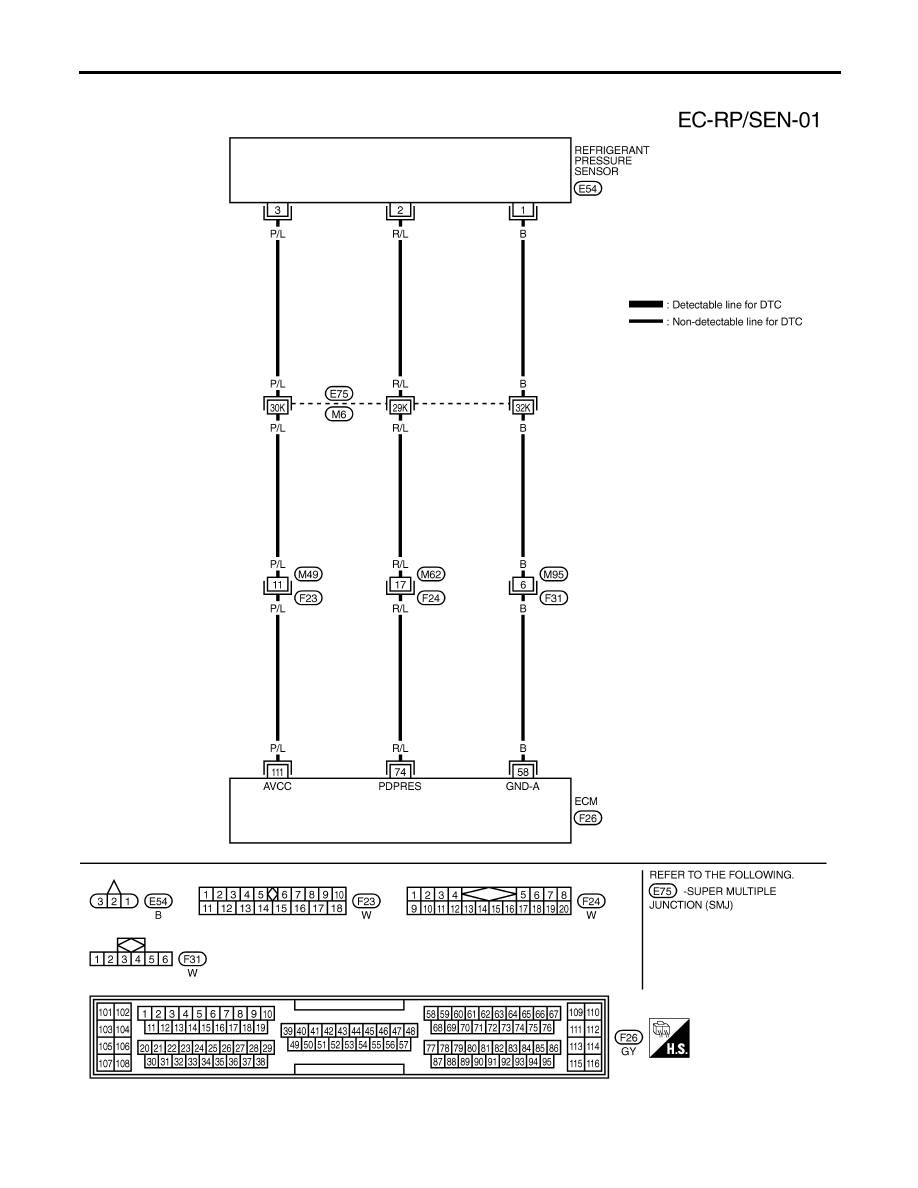

Wiring Diagram

NCEC0639

TEC733

REFRIGERANT PRESSURE SENSOR

Wiring Diagram

EC-620

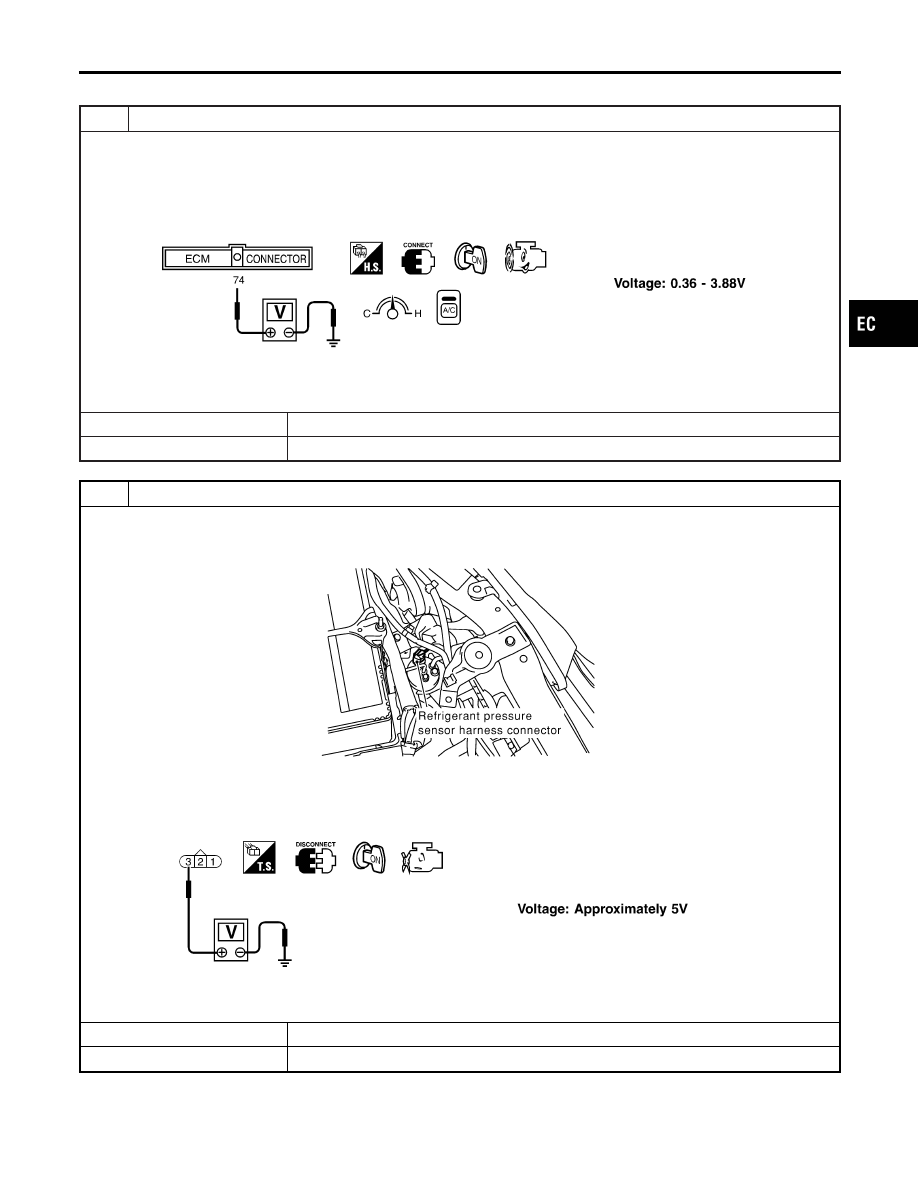

Diagnostic Procedure

NCEC0640

1

CHECK REFRIGERANT PRESSURE SENSOR OVERALL FUNCTION

1. Start engine and warm it up to normal operating temperature.
2. Turn A/C switch and blower switch “ON”.
3. Check voltage between ECM terminal 74 and ground with CONSULT-II or tester.

SEF952X

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK REFRIGERANT PRESSURE SENSOR POWER SUPPLY CIRCUIT

1. Turn A/C switch and blower switch “OFF”.
2. Stop engine.
3. Disconnect refrigerant pressure sensor harness connector.

SEF855X

4. Turn ignition switch “ON”.
5. Check voltage between refrigerant pressure sensor terminal 3 and ground with CONSULT-II or tester.

SEF953X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REFRIGERANT PRESSURE SENSOR

Diagnostic Procedure

EC-621

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E75, M6

I

Harness connectors M49, F23

I

Harness for open or short between ECM and refrigerant pressure sensor

©

Repair harness or connectors.

4

CHECK REFRIGERANT PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between refrigerant pressure sensor terminal 1 and engine ground. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E75, M6

I

Harness connectors M95, F31

I

Harness for open or short between ECM and refrigerant pressure sensor

©

Repair open circuit or short to power in harness or connectors.

6

CHECK REFRIGERANT PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 74 and refrigerant pressure sensor terminal 2. Refer to Wiring Dia-

gram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E75, M6

I

Harness connectors M62, F24

I

Harness for open or short between ECM and refrigerant pressure sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK REFRIGERANT PRESSURE SENSOR

Refer to HA-79 or HA-181, “Refrigerant pressure sensor”.

OK or NG

OK

©

GO TO 9.

NG

©

Replace refrigerant pressure sensor.

REFRIGERANT PRESSURE SENSOR

Diagnostic Procedure (Cont’d)

EC-622
