FUEL PUMP

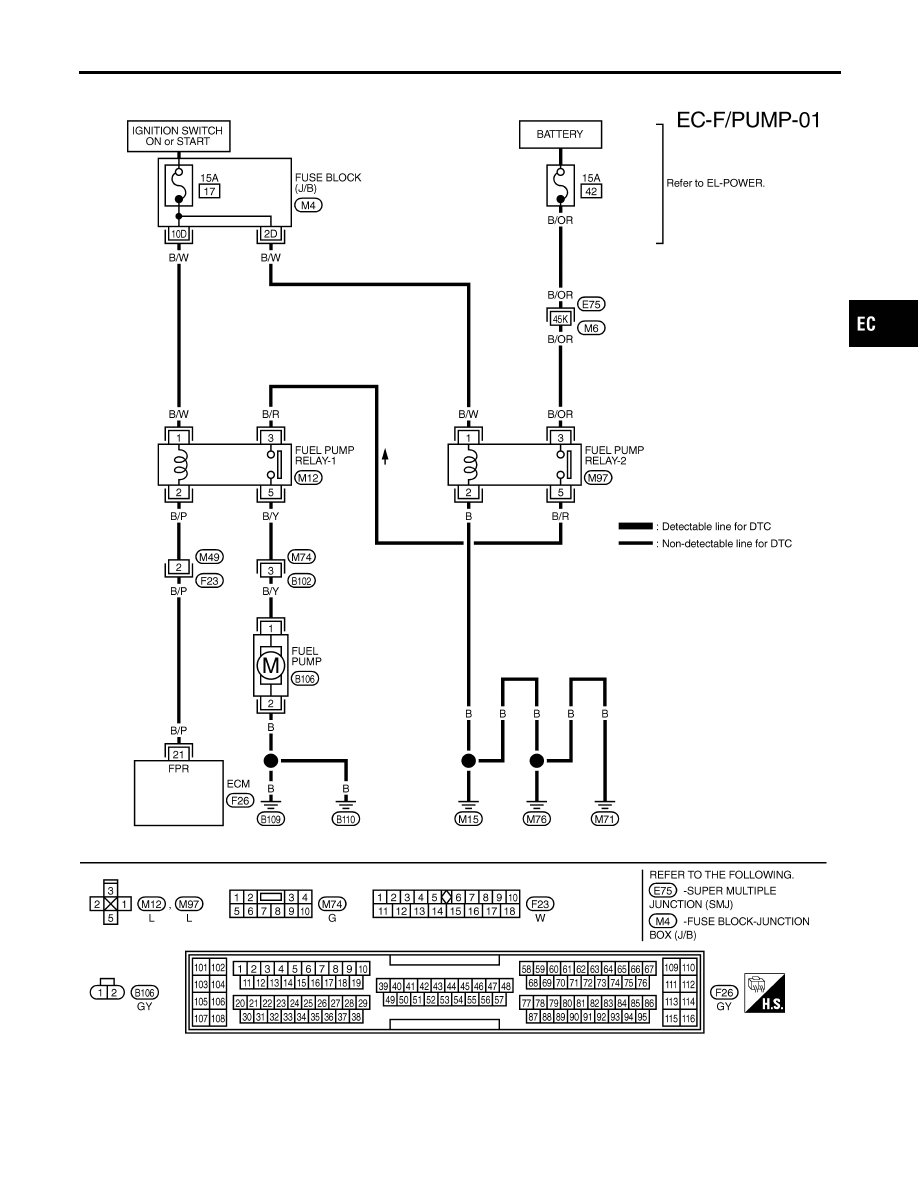

Wiring Diagram

EC-607

Diagnostic Procedure

NCEC0448

1

CHECK OVERALL FUNCTION

1. Turn ignition switch “ON”.
2. Pinch fuel feed hose with fingers.

SEF858X

Fuel pressure pulsation should be felt on the fuel feed hose for 5 seconds after ignition switch is turned “ON”.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK POWER SUPPLY-I

1. Turn ignition switch “OFF”.
2. Disconnect fuel pump relay-1.

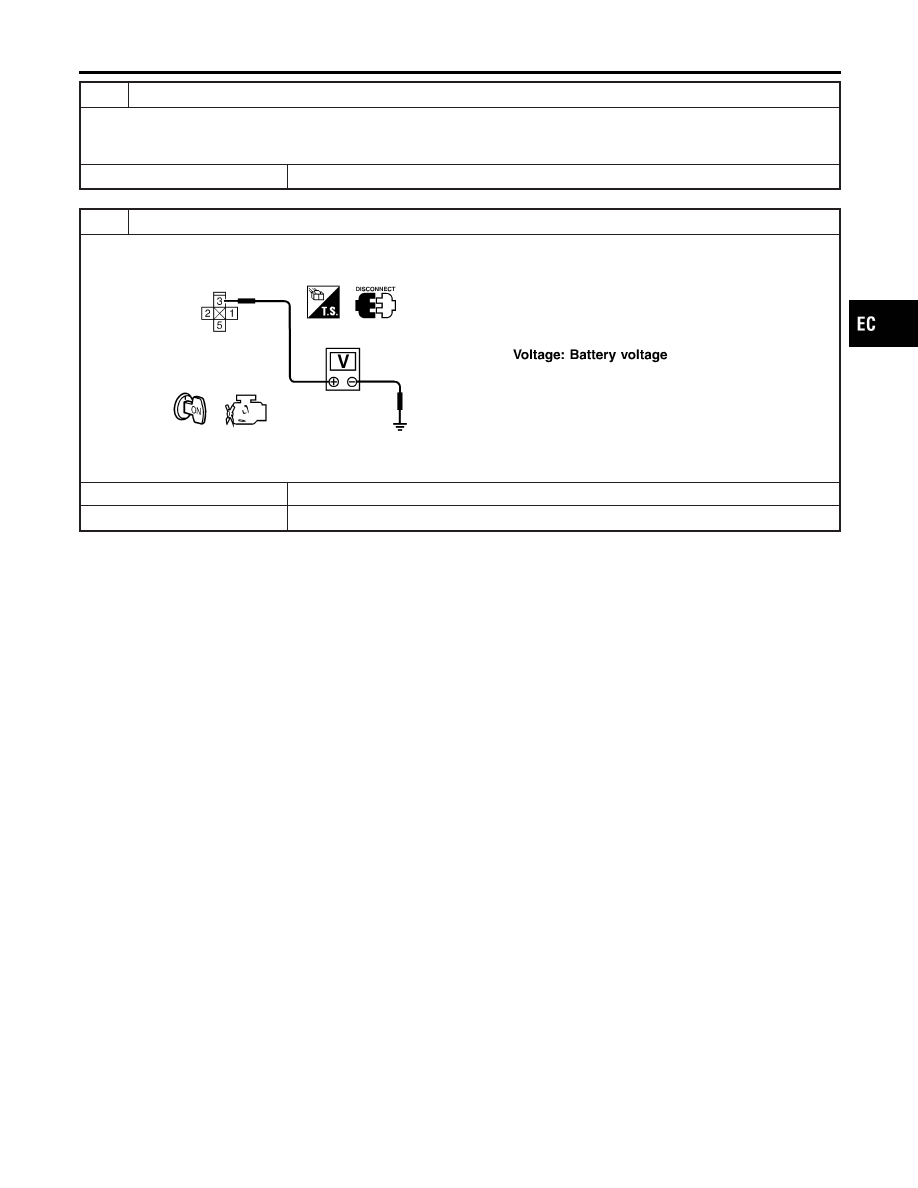

SEF185XA

3. Turn ignition switch “ON”.
4. Check voltage between fuel pump relay-1 terminal 1 and ground with CONSULT-II or tester.

SEF950X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

FUEL PUMP

Diagnostic Procedure

EC-608

3

DETECT MALFUNCTIONING PART

Check the following.

I

15A fuse

I

Harness for open or short between fuse and fuel pump relay-1

©

Repair harness or connectors.

4

CHECK POWER SUPPLY-II

1. Check voltage between fuel pump relay-1 terminal 3 and ground with CONSULT-II or tester.

SEF951X

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 5.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL PUMP

Diagnostic Procedure (Cont’d)

EC-609

5

CHECK POWER SUPPLY-III

1. Turn ignition switch “OFF”.
2. Disconnect fuel pump relay-2.

SEF291WA

3. Check voltage between fuel pump relay-2 terminals 1, 3 and ground with CONSULT-II or tester.

SEF479P

Voltage: Battery voltage

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E75, M6

I

15A fuse

I

Harness for open or short between fuse and fuel pump relay-2

©

Repair open circuit or short to ground or short to power in harness or connectors.

7

CHECK POWER SUPPLY-IV

1. Check continuity between fuel pump relay-2 terminal 5 and fuel pump relay-1 terminal 3, fuel pump relay-2 terminal 2

and body ground.
Refer to Wiring Diagram.

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

FUEL PUMP

Diagnostic Procedure (Cont’d)

EC-610
