Hyundai Tiburon (2003 year). Manual - part 188





Tightening torque:
4~6 Nm (40~60 kg·cm, 2.9~4.4 lb·ft)

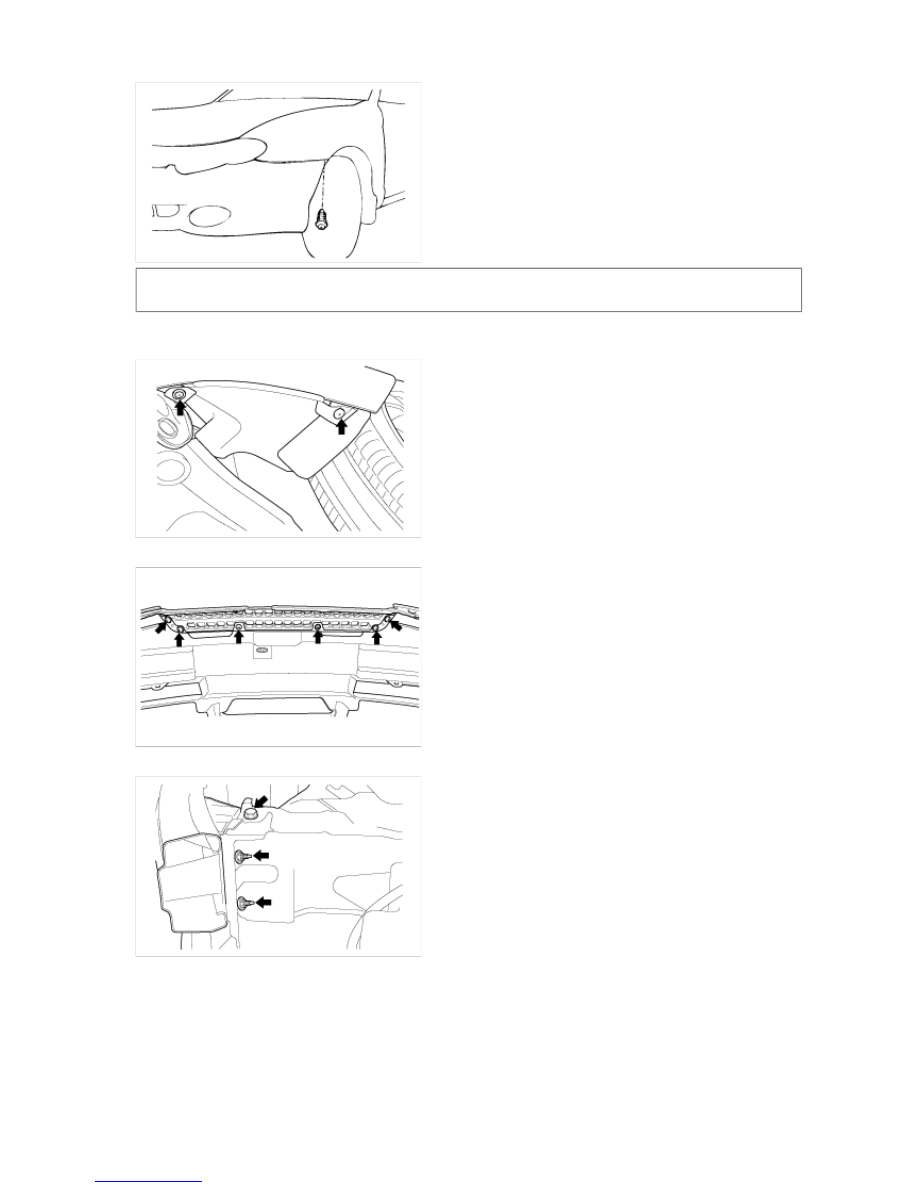

6. Loosen the front bumper lower mounting screws and remove the front bumper cover.



7. Remove the front bumper upper mesh.



8. After loosening the front bumper beam stay mounting bolts and nuts and remove the front bumper beam stay.



9. Installation is the reverse of removal.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Bumper > rear bumper > Components
and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Bumper >
rear bumper > Components and Components Location

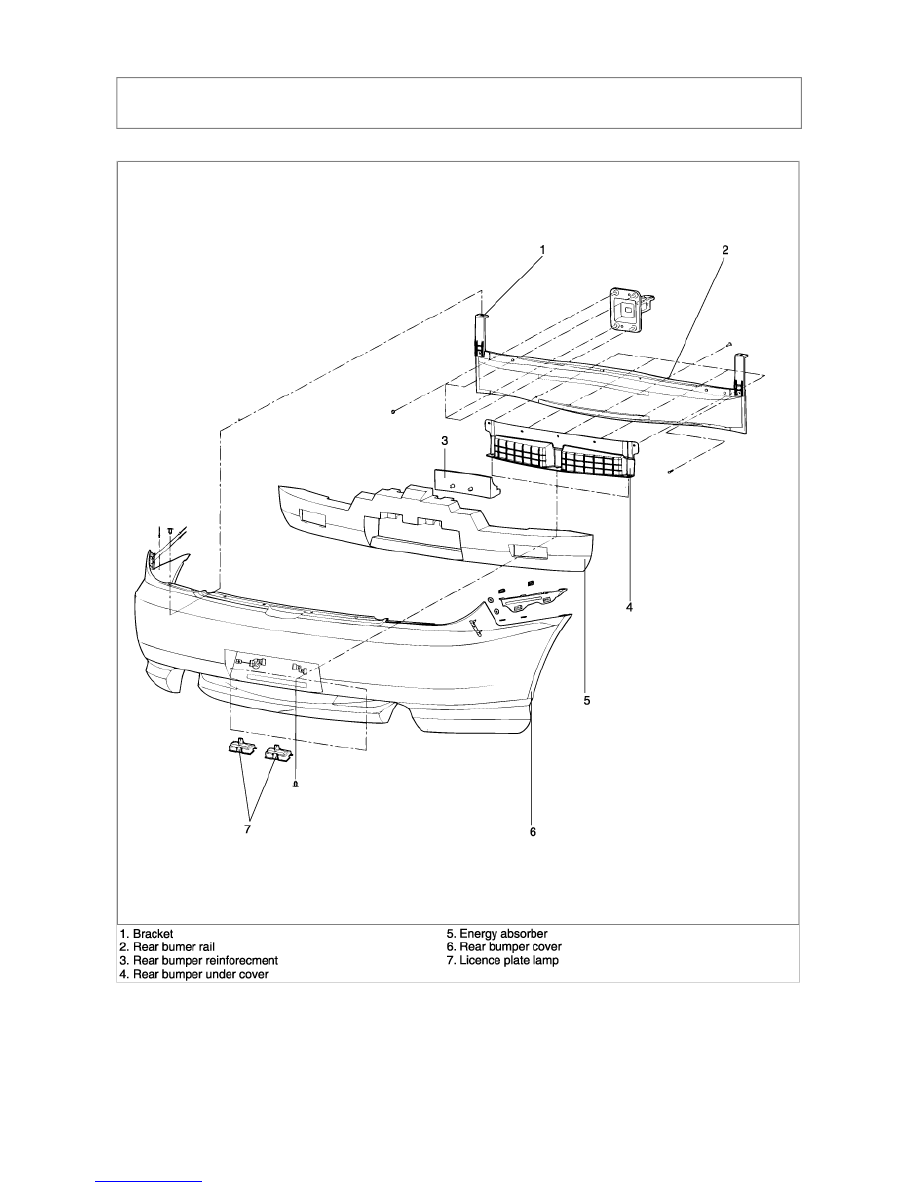

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Bumper > rear bumper > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Bumper > rear
bumper > Repair procedures

REMOVAL AND INSTALLATION

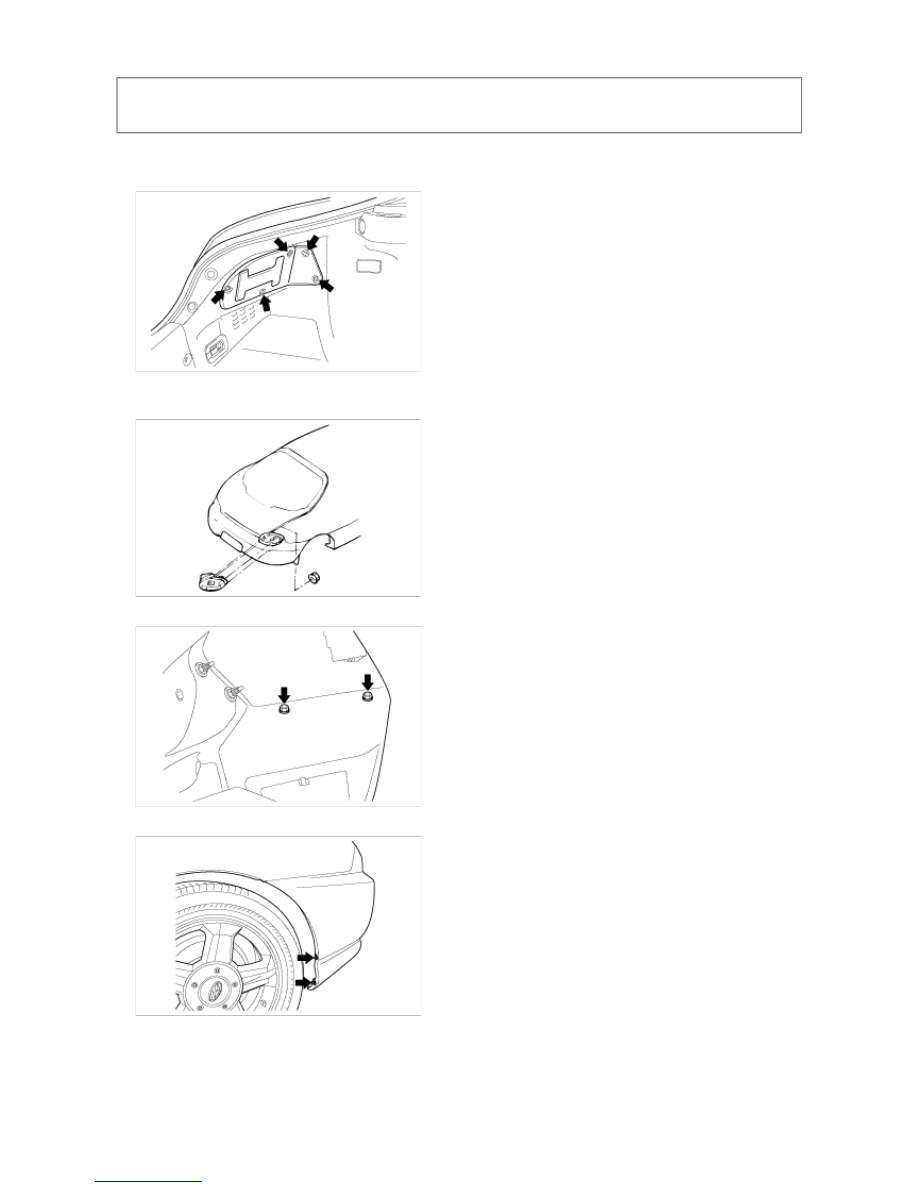

1. Loosen the luggage side cover mounting screws and remove the luggage side cover.



2. Remove the rear combination lampl.

Disconnect the combination lamp connector.



3. Loosen the rear bumper cover mounting screw from the rear wheel house.



4. Loosen the rear bumper cover mounting screw from the rear wheel house.



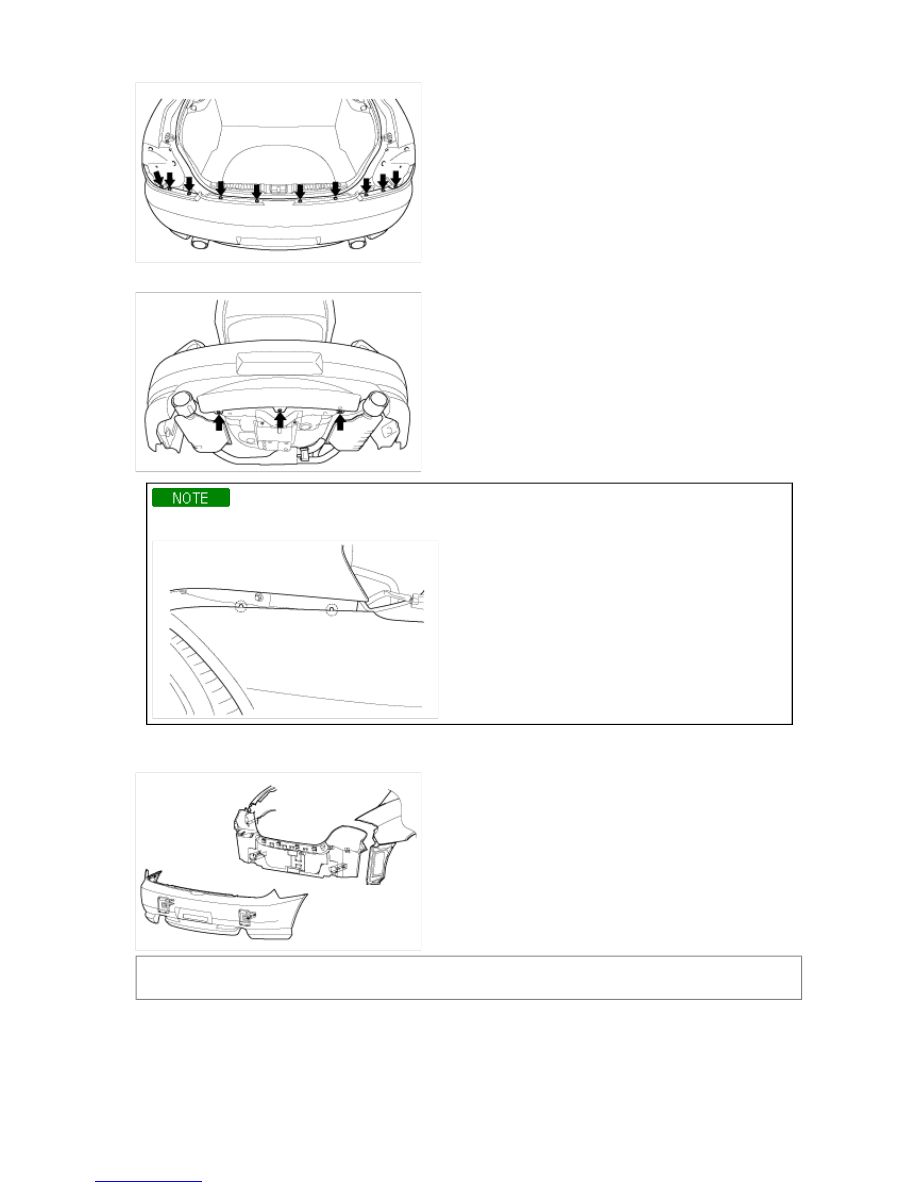

5. Loosen the rear bumper upper part mounting screws.



6. Loosen the rear bumper lower part mounting screws.



When installing, align the protrusion of the bumper cover with the groove of the panel.



7. Disconnect the licence lamp connector from the rear bumper cover and remove the rear bumper beam

assembly.





Tightening torque:
25~30 Nm (250~300 kg·cm, 18.0~21.6 lb·ft)

8. Installation is the reverse of removal.
