5. Apply a light coat of glass primer around the tailgate glass.

1. Never touch the surface applied primer with your hands.

If you do, the adhesive may not bond to the glass properly, causing a leak after the tailgate glass has
been installed.

2. Do not apply body primer to the glass.

3. Keep water, dust, and abrasive materials away from the surface applied primer.



6. Apply a sealant around the edge of the glass.





Part

A

Remarks

Upper

23.5mm

Glass molding sub

Side

Lower

Apply the adhesive within 5 minutes after applying the primer to the glass.

7. Apply a light coat of body primer to the original sealant remaining around the window opening flange. The

glass should be installed within 5 minutesafter you apply the primer.

8. Use suction cups or the special tool (09861-31400), lower the glass over the opening, align it with the marks

made in step 3 and set it down onthe sealant.



9. Scrape or wipe excess adhesive off with putty knife or gauze. Fill all cavities around the tailgate glass.

10. Perform a water-leak test for the tailgate glass. Use a cold water spray, being careful not to direct a powerful

stream of water on the new adhesivematerial. Allow water to spill over the edges of the glass.



11. If there are leaks, dry the affected area, then apply sealant.

12. Install the removed parts.

1. Keep the tailgate glass dry for the first hour after installation.

2. Let the car stand for at least four hours after tailgate glass installation. If the car has to be used

winthin the first 8 hours, it mustbe driven slowly.

3. Take care not to slam the doors with all the windows rolled up.

4. Take care not to twist the vehicle excessively (such as when going in and out of driveways at an

angle or driving over rough, uneven roads).





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > quarter glass > Components
and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior >
quarter glass > Components and Components Location

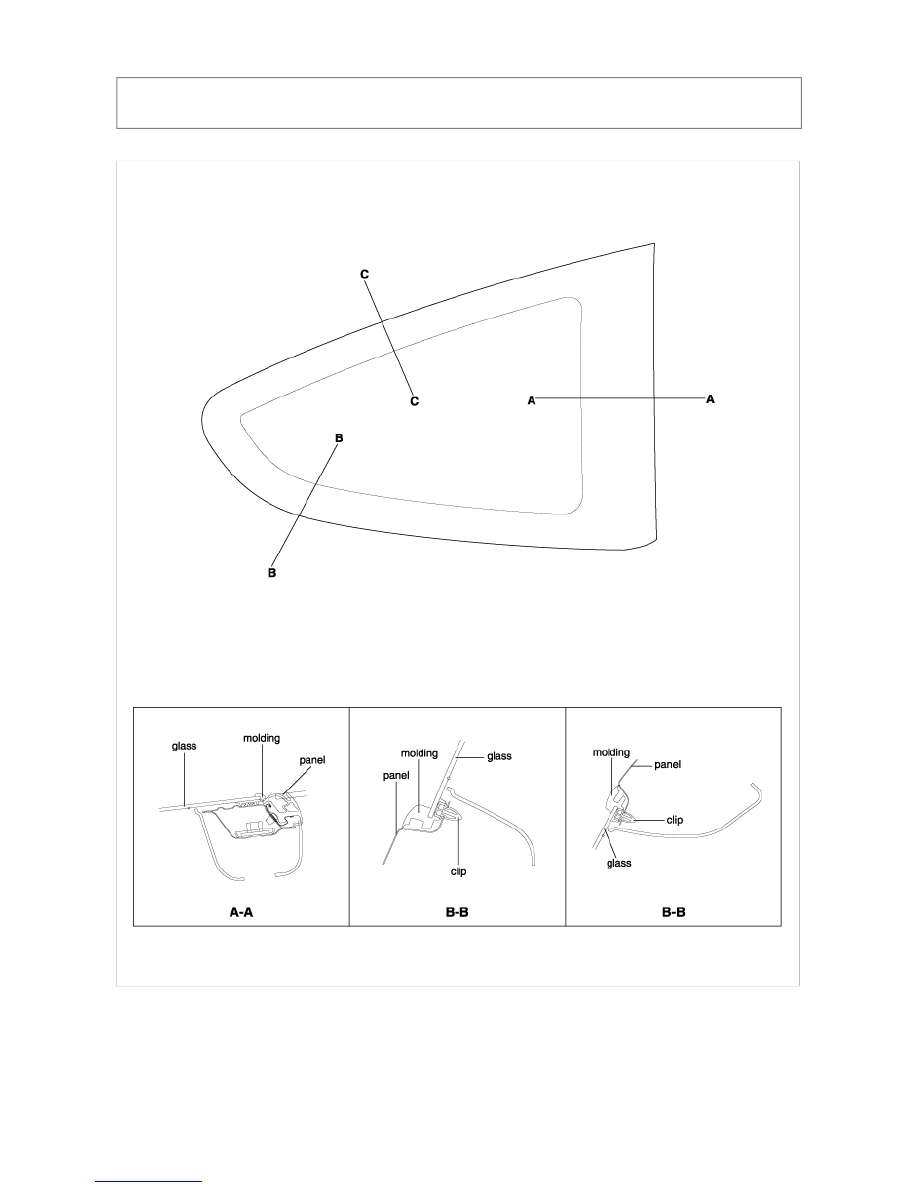

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > quarter glass > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > quarter
glass > Repair procedures

REMOVAL

1. To remove the quarter fixed glass, first remove the following parts:

(1) Covering shelf center trim and side trim.

(2) Rear speaker grill and speaker.

(3) Rear seat cushion.

(4) Rear seat back.

(5) Rear seat belt upper anchor mounting bolt.

(6) Rear seat back lower side bracket.

(7) Rear quarter inner trim.

(8) Front seat belt upper anchor mounting bolt.

(9) Center pillar trim.

2. After removing the quarter fixed glass molding, cut the sealant using the Special Tool.



3. Remove the quarter fixed glass mounting clips.

4. Remove the quarter fixed glass.



INSTALLATION

1. Using a cutter knife or the Special Tool, scrape the old sealant smoothly to a thicknes of about 2 mm (0.08 in)

on the bonding surface aroundthe entire quarter fixed glass flange.
