Hyundai Tiburon (2003 year). Manual - part 189





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt > front seat belt > Components
and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt >
front seat belt > Components and Components Location

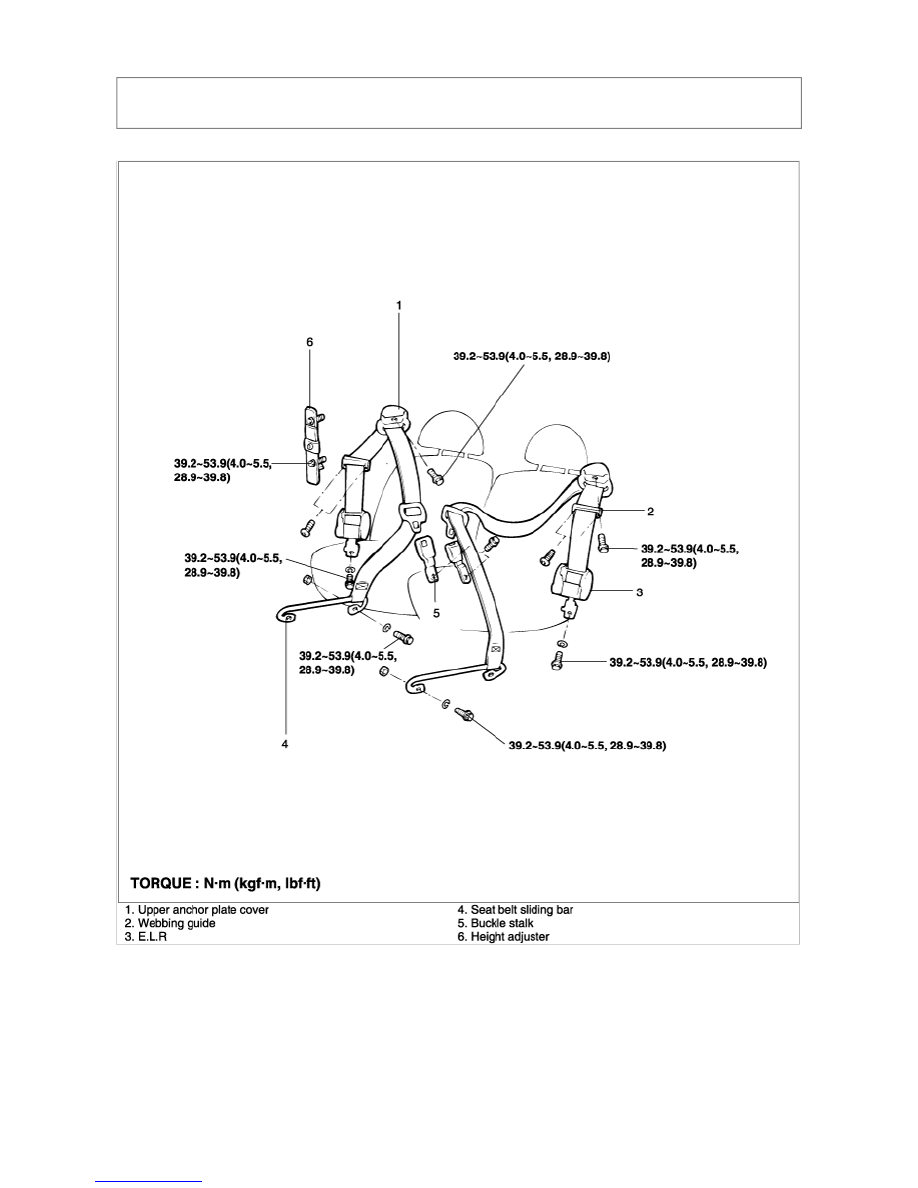

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt > front seat belt >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt >
front seat belt > Repair procedures

REMOVAL AND INSTAIIATION

1. Loosen the front seat belt upper anchor mounting bolt.

2. Loosen the sliding bar mounting bolts.

3. Loosen the seat belt webbing guide and remove the front seat belt.



4. Remove the center piller trim and front seat belt height adjuster.





Tightening torque:
40~50 Nm (400~500 kg·cm, 25~40 lb·ft)

1. A pretensioner functions one time only. Be sure to replace the pretensioner seat belt after it is

deployed.

2. Do not attempt to disassemble or repair the seat belt pre-tensioner. When it malfunctions, replace

with a new pre-tensioner seat belt.

3. Be cautious in handling a pre-tensioner seat belt, and do not drop it in water, or oil. If crushed,

damaged, or deformed, replace it with a newone.

4. Only connect the battery after installation of the pretensioner seat belt has been correctly completed.

5. Removal of the pretensioner seat belt :

• Make sure that ignition is "Off".

• Disconnect the negative (-) battery terminal and make sure it does not come into contact with the

body.

• Wait for about 1 minute.

• Pull the plug out from the appropriate connector at the gas generator.

• Loosen the bolt and remove the belt from the vehicle body.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt > rear seat belt > Components
and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt >
rear seat belt > Components and Components Location

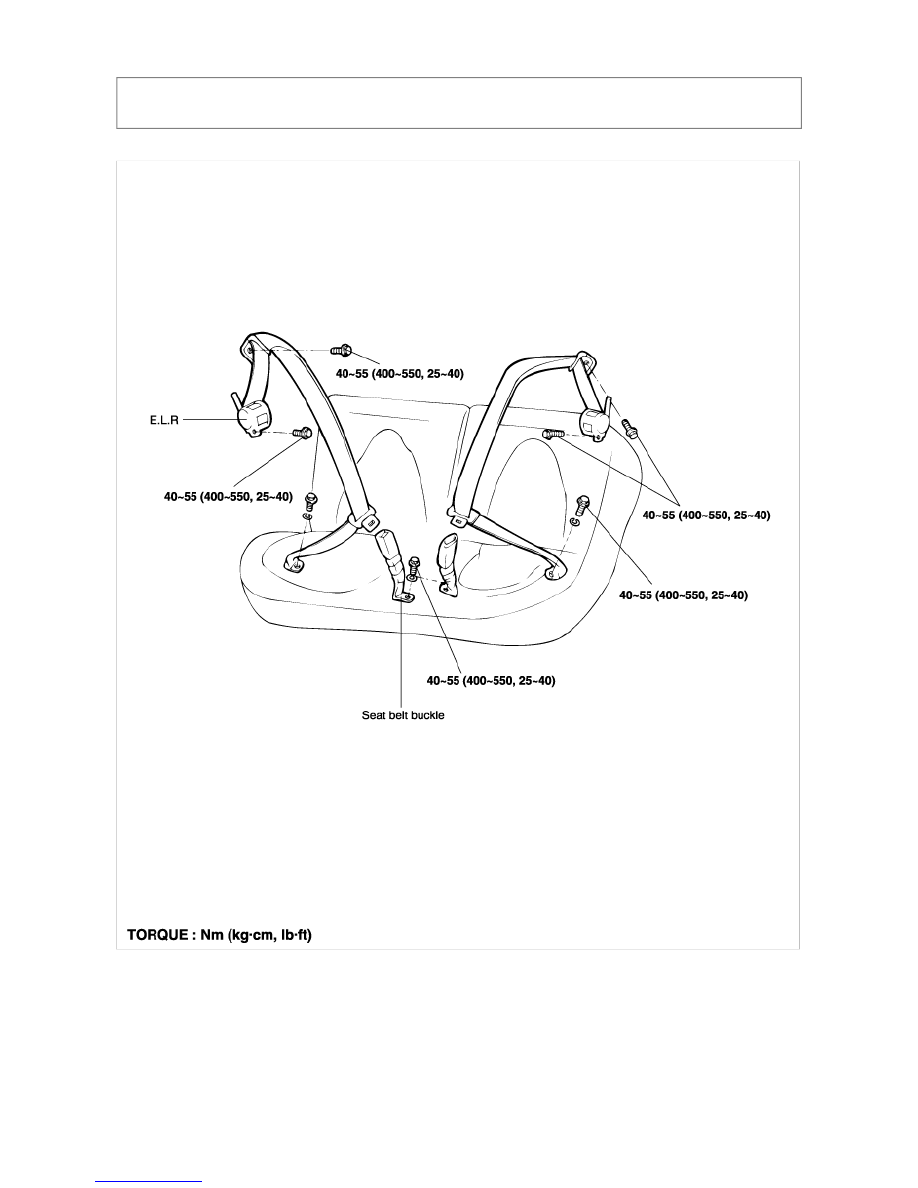

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt > rear seat belt >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Seat Belt >
rear seat belt > Repair procedures

REMOVAL AND INSTALLATION

1. Remove the mounting bolts from the rear seat cushion.



2. Remove the mounting bolts from the rear seat back.



3. Remove the rear seat back lower side mounting bracket.





Tightening torque:
40~55 Nm (400~500 kg·cm, 25~40 lb·ft)

4. Loosen the rear seat belt upper, lover mounting bolts, and remove the rear seat belt.



5. Installation is the reverse of removal.
