TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Relay >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Relay > Components and Components Location

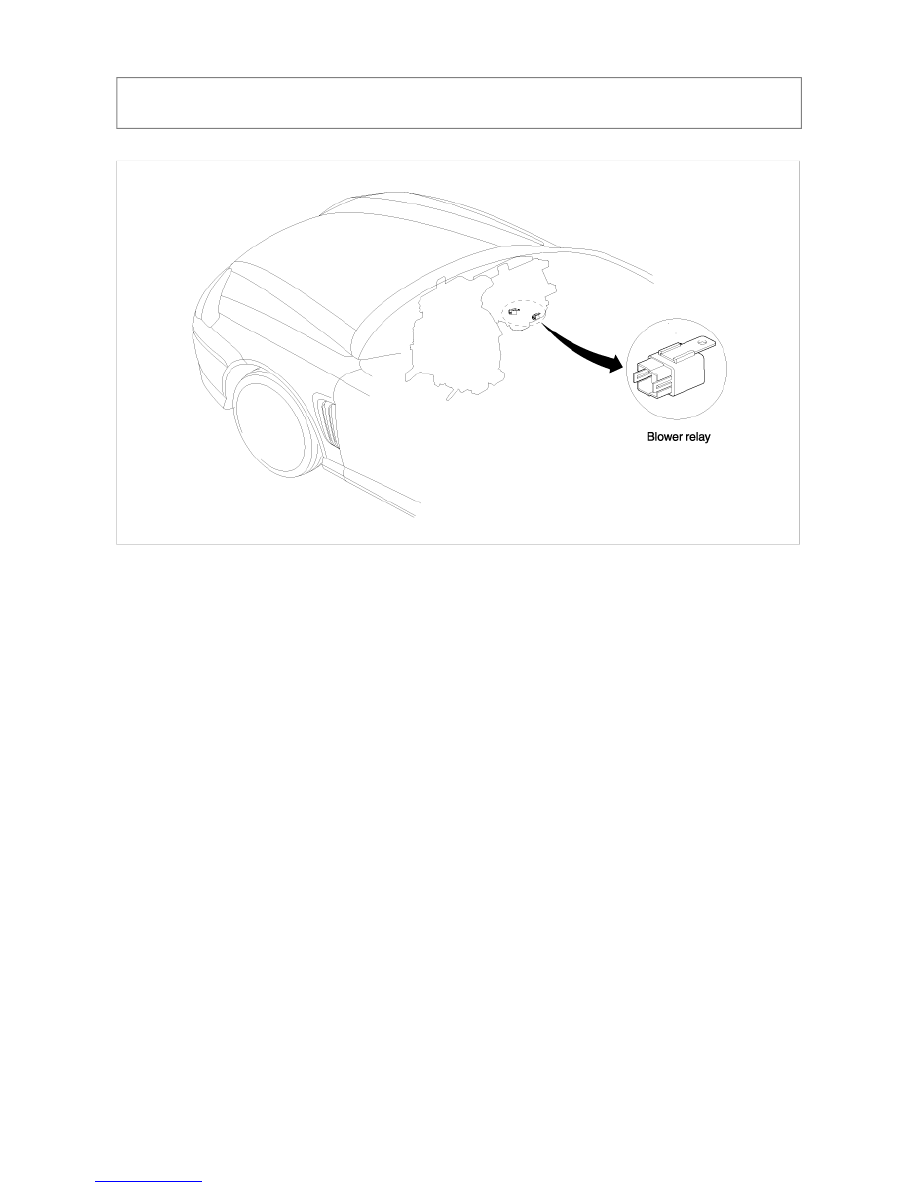

COMPONENT LOCATION







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Power
Transistor > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Power Transistor > Schematic Diagrams

CONNECTOR

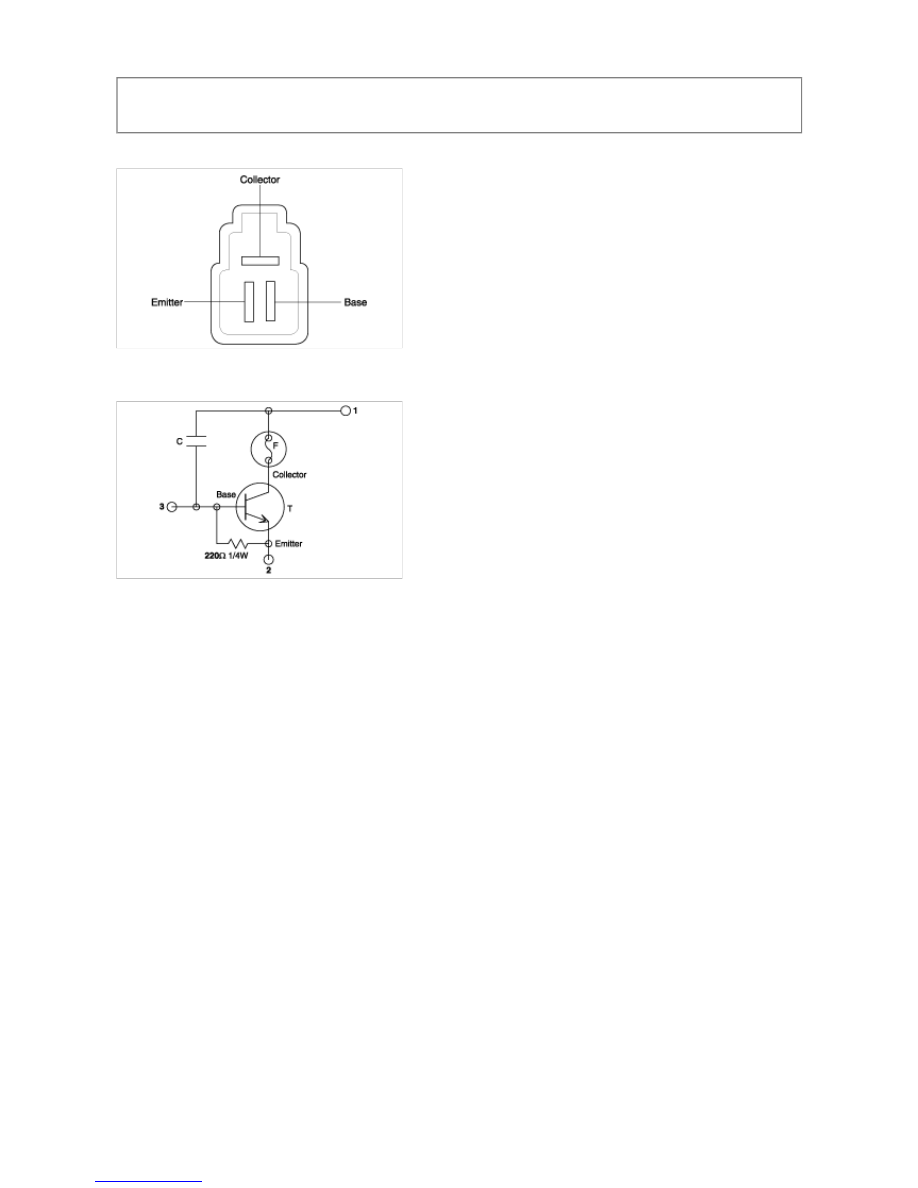

CIRCUIT DIAGRAM AND IMPORTANT PERFORMANCE OF PARTS COMPOSED
CIRCUIT

1) Power transistor :

Equivalent to MOTOROLA MJ11032 (Pc = 300W, Ic = 50A)

2) Fuse : 250V, 15A, 128°C

Condenser : 0.22 , 50V



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Power
Transistor > Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation,
Air Conditioning > Blower > Power Transistor > Description and Operation

DESCRIPTION

- Rated voltage : DC 12V

- Power consumption : Max. 240W

- Operating assurance range : -30°C ~ +70°C, 10 ~ 15 V

- Performance assurance range : -30°C ~ +60°C, 10 ~  15V





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Power Transistor >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Power Transistor > Components and Components Location

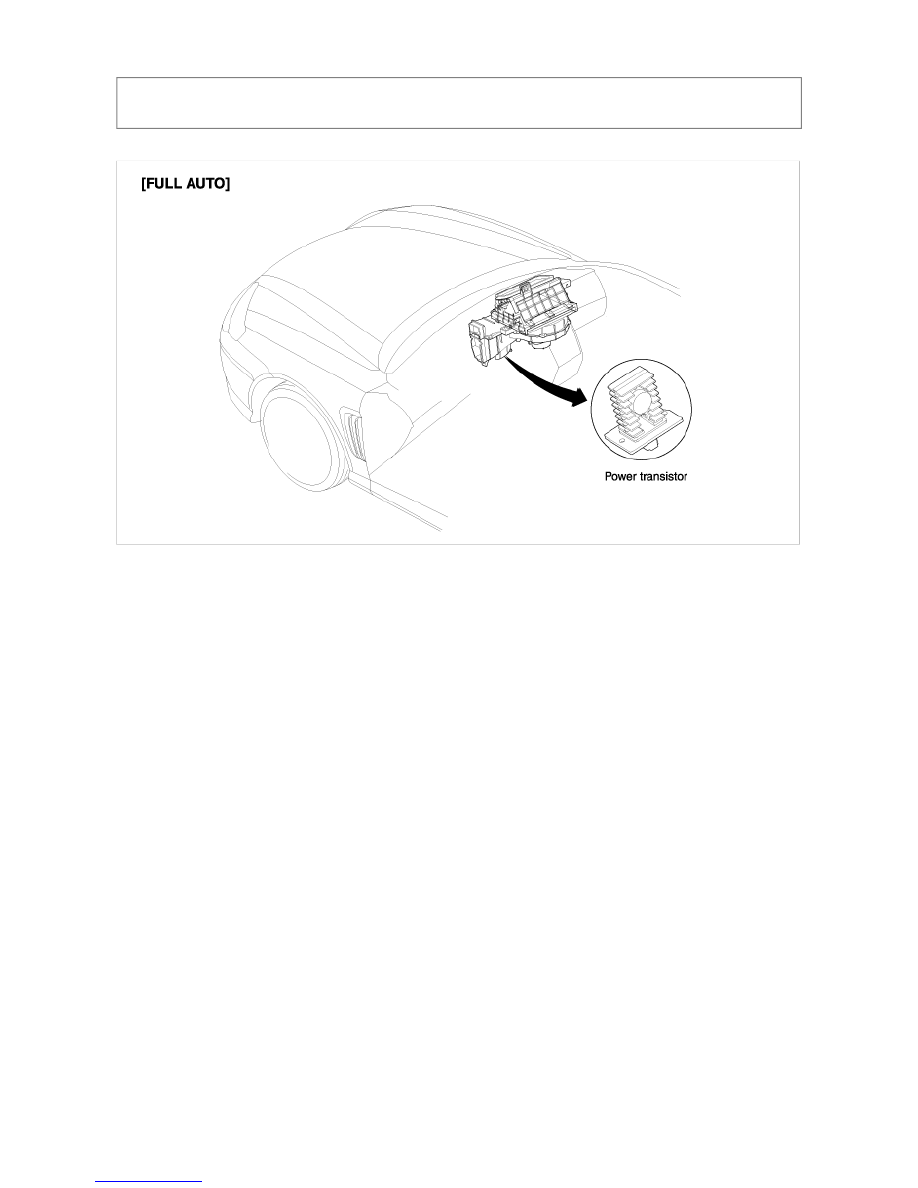

COMPONENT LOCATION
