Hyundai Tiburon (2003 year). Manual - part 148







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower
Resistor > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Resistor > Schematic Diagrams

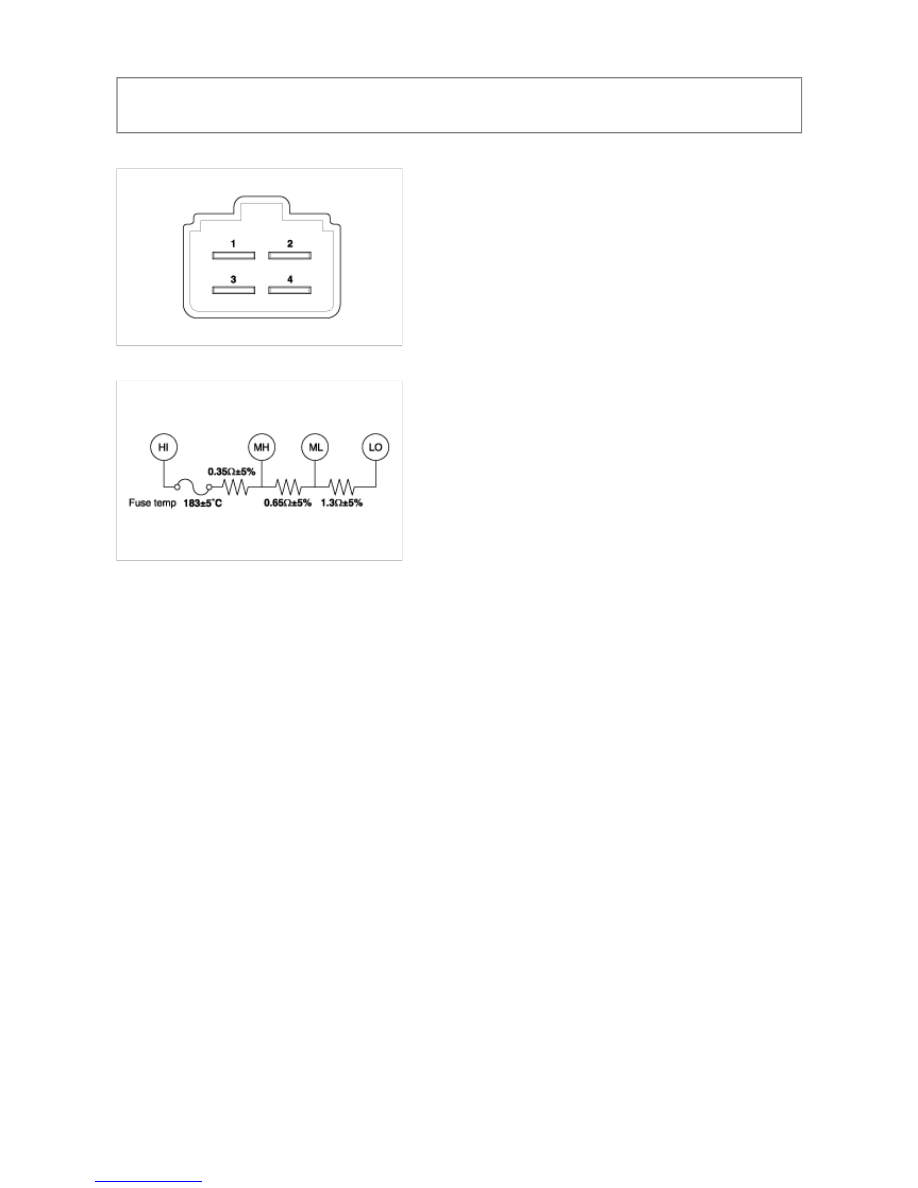

CONNECTOR

CIRCUIT DIAGRAM







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower
Resistor > Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Resistor > Description and Operation

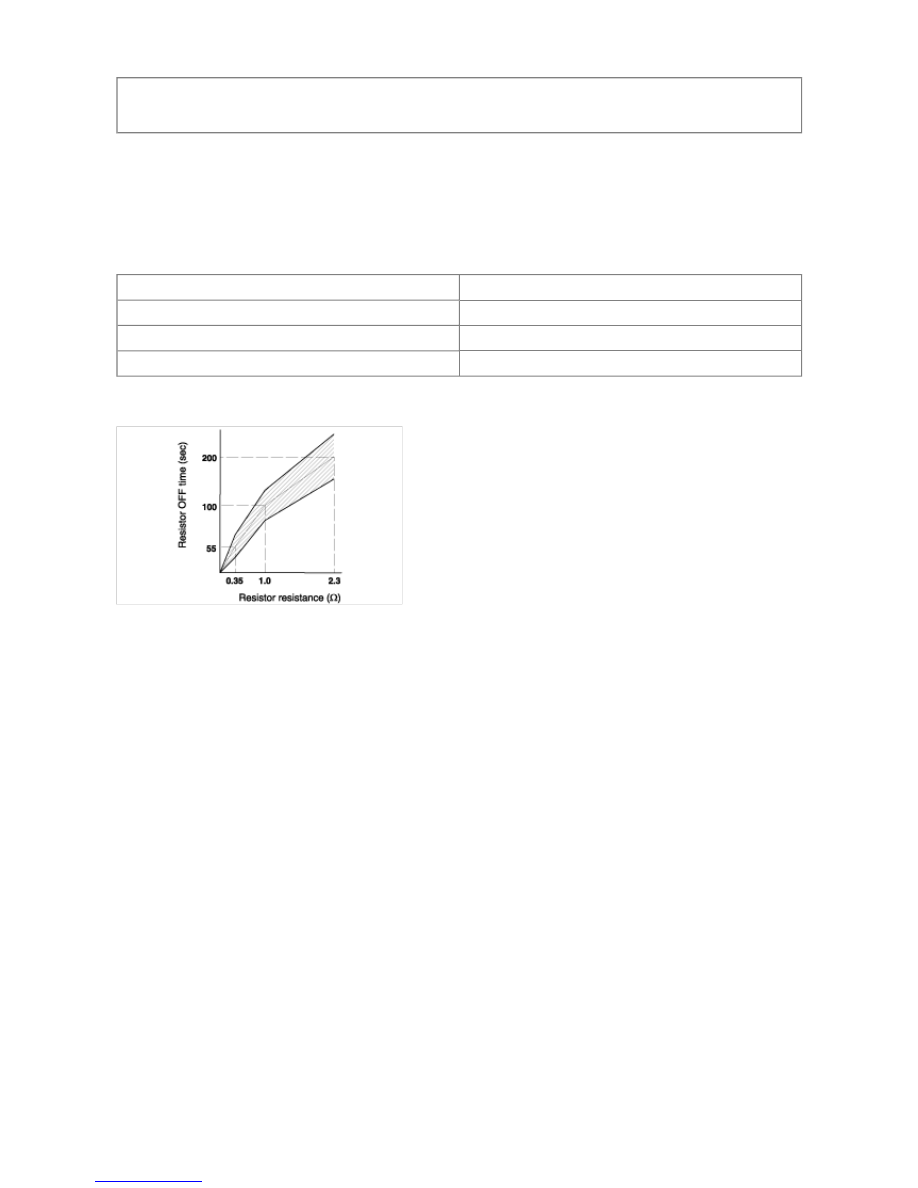

DESCRIPTION

- Rated voltage : DC 12V

- Rated load : Blower motor

- Standard test Temp. : 20DEG

- Operation Temp. : -30DEG ~ +70DEG

- Resistor off - Time requierment for blower motor locking

Mode

Resistor off time (sec)

1

200 ± 30

2

100 ± 20

3

55 ± 15

CHARACTERISTICS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Resistor >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Resistor > Components and Components Location

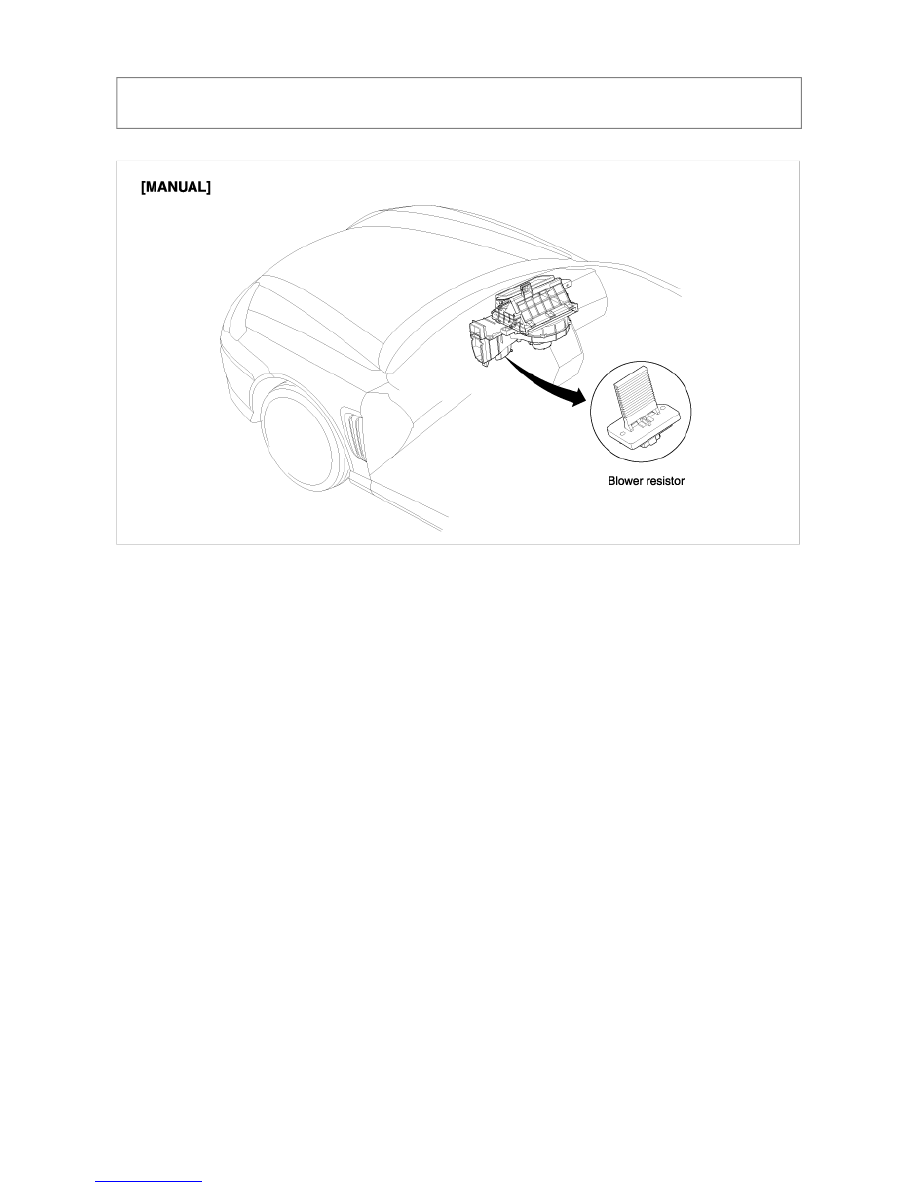

COMPONENT LOCATION

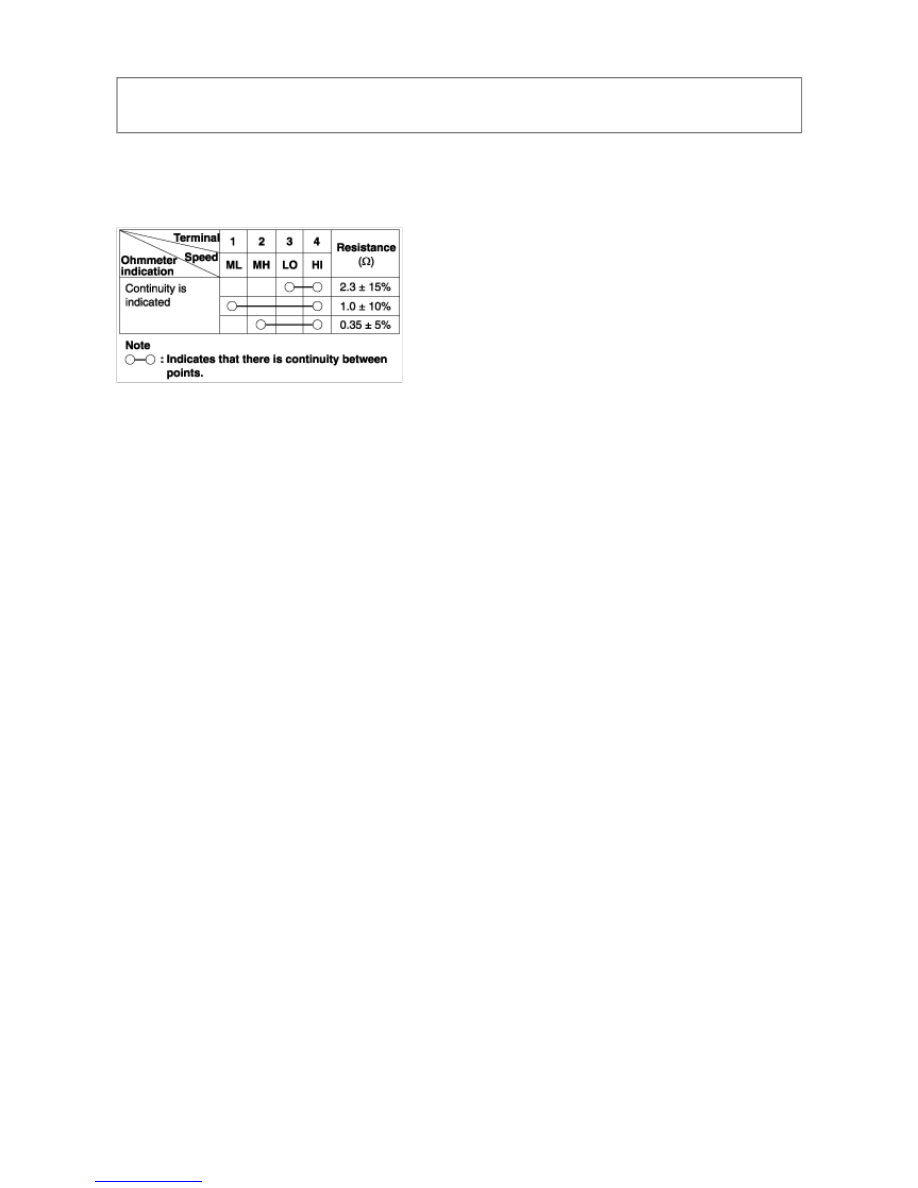

Measure terminal-to-terminal resistance of the blower resistor.
If measured resistance is not within specification, the blower resistor must be replaced. (After removing the
resistor)





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower
Resistor > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Resistor > Repair procedures

INSPECTION
