Hyundai Tiburon (2003 year). Manual - part 145



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Unit >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Blower > Blower Unit > Repair procedures

REMOVAL

1. Disconnect the negative cable from the battery.

2. Remove the crash pad (see BD group - crash pad).

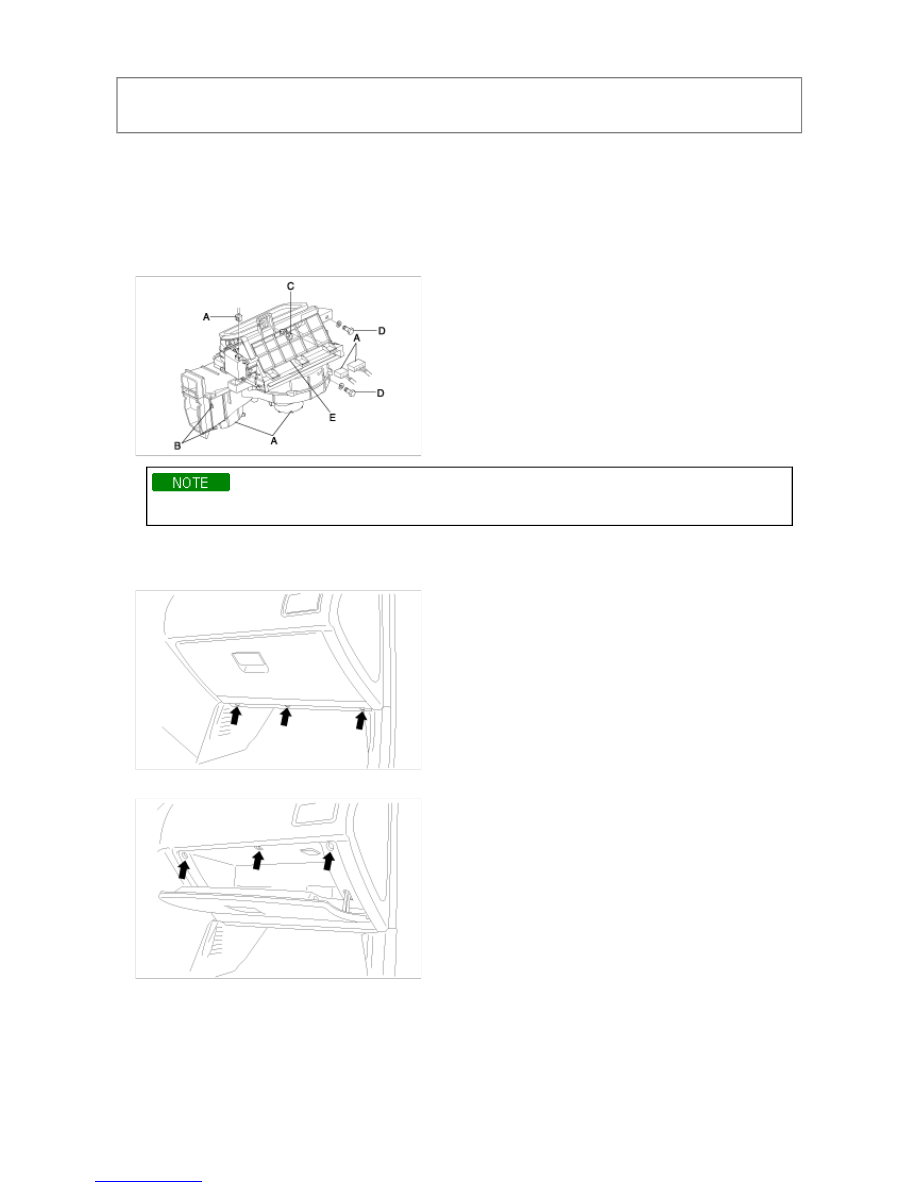

3. Disconnect the connectors(A) from the blower relay the blower motor, the blower resistor (or power transistor)

and the fresh and recirculation actuator.
Remove the self-tapping screws(B), the mounting nut(C), the mounting bolts(D) and the blower unit(E).



Make sure that there is no air leaking out of the blower and duct joints.

AIR FILTER REPLACEMENT

1. Remove the mounting screws on the downside of the glove box.



2. Open the glove box and remove the mounting screws on the upside of the glove box.



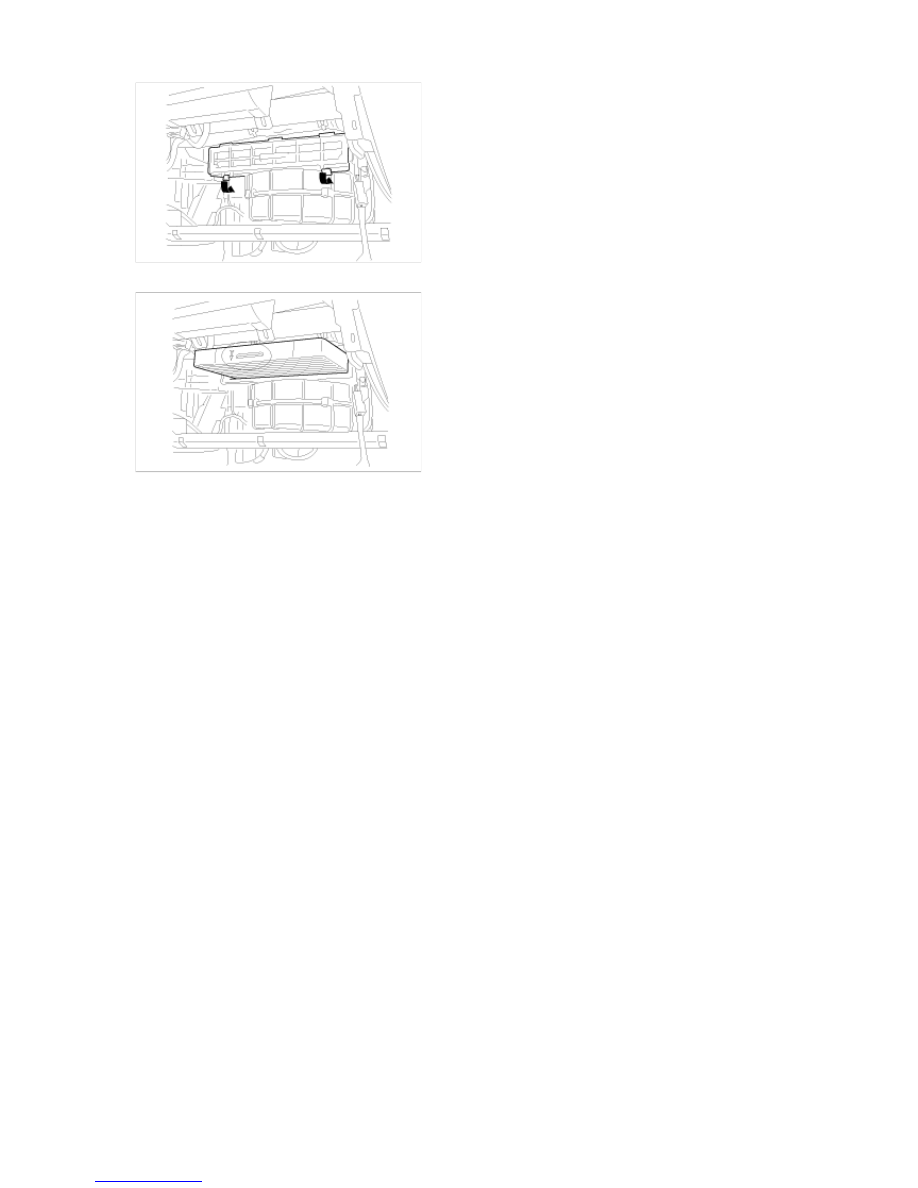

3. Remove the filter cover.



4. Replace the air filter with a new one.



5. Installation is the reverse of the removal.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Motor
> Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Blower > Blower Motor > Schematic Diagrams

CONNECTOR

Moter : Magnet ø70





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Motor
> Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Motor > Description and Operation

DESCRIPTION

Item

Speccifications

Type

DC ferrite

20°C or 68°F

Rated voltage

DC 12 volts

No load speed

Min. 3300rpm

No load current

Max. 3.0A

Rated load

5.0kgf·cm

Speed in rated load

2900 ± 250rpm

Current in rated load

Continuous

Insulation resistance

Min. 1M

Ω



Rotation direction viewed from output (Mtr.
shaft)

CCW

Operation temp. range

-30° ~ +80°
