Hyundai Tiburon (2003 year). Manual - part 130





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > General Information > Flow
Diagram, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > General Information >
Flow Diagram

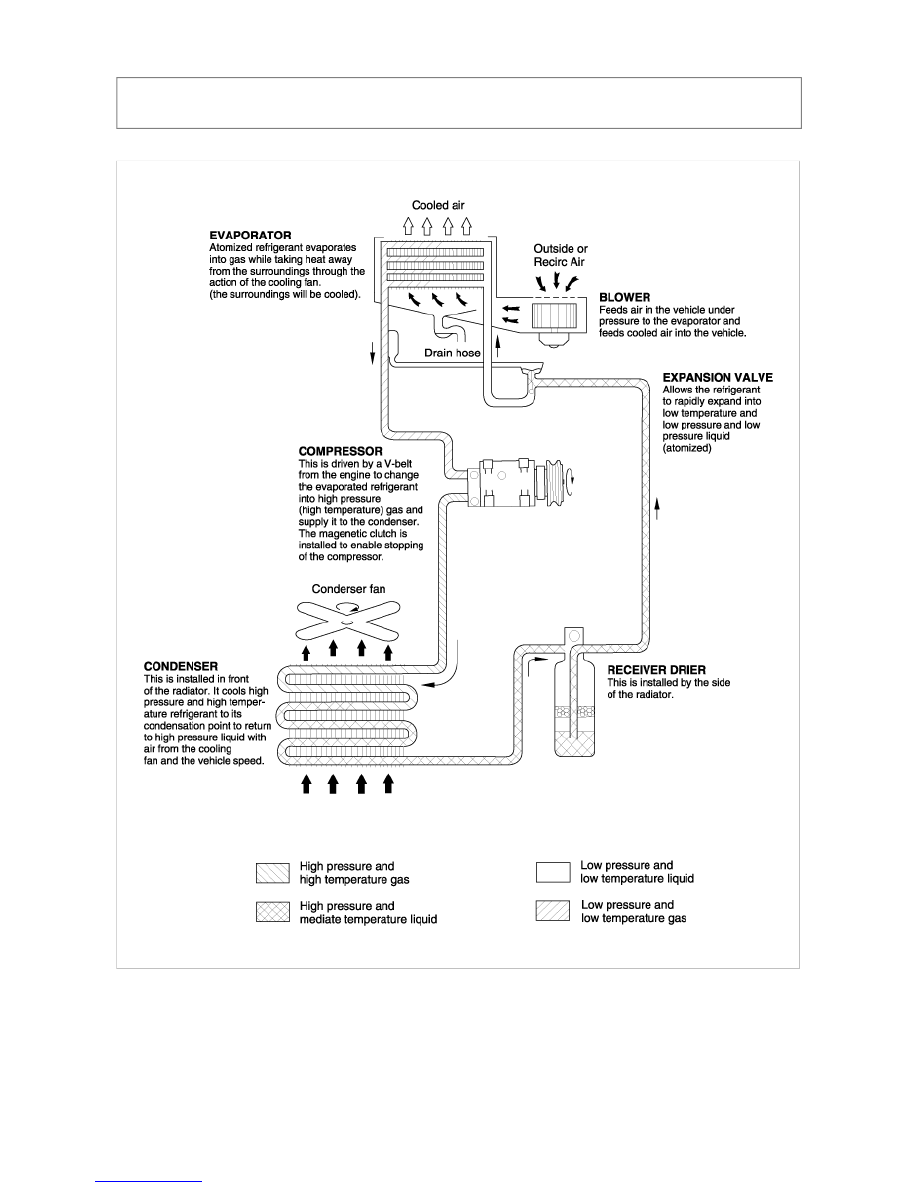

REFRIGERATION CYCLE

The air conditioning system uses R-134a refrigerant and FD46XG (PAG) refrigerant oil, which are not compatible
with R-12 refrigerant and mineral oil. Do not use R-12 refrigerant or mineral oil in this system, and do not attempt
to use R-12 servicing equipment; damage to the air conditioning system or your servicing equipment will result.

If accidental system discharge occurs, ventilate work area before resuming service.
R-134a service equipment or vehicle air conditioning systems should not be pressure tested or leak tested with
compressed air.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > General Information >
General Safety Information and Caution, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation,
Air Conditioning > General Information > General Safety Information and Caution

PRECAUTIONS

• Air conditioning refrigerant or lubricant vapor can irritate your eyes, nose, or throat.

• Be careful when connecting service equipment

• Do not breathe refrigerant or vapor.

• Compressed air mixed with R-134a forms a combustible vapor.

• The vapor can burn or explode causing serious injury.

• Never use compressed air to pressure test R-134a service equipment or vehicle air conditioning

systems.

• Always disconnect the negative cable from the battery whenever replacing air conditioning parts.

• Keep moisture and dirt out of the system, When disconnecting any lines, plug or cap the fittings immediately;

don t remove the caps or plugs until just before you reconnect each line.

• Before connecting any hose or line, apply a few drops of refrigerant oil to the O-ring.

• When tightening or loosening a fitting, use a second wrench to support the matching fitting.

• When discharging the system, use a R-134a refrigerant recovery/recycling/charging station; don t release

refrigerant into the atmosphere.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > General Information >
Special Service Tools, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
General Information > Special Service Tools

SPECIAL TOOLS

Tool (Number and name)

Illustration

Use

09977-29000
Pressure plate bolt remover



Removal and installation of pressure
plate

The Full Automatic Temperature Control (F.A.T.C) module self test feature will detect electrical malfunctions and provide error
code for system components with suspected failures.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > General Information >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > General Information > Components and Components Location

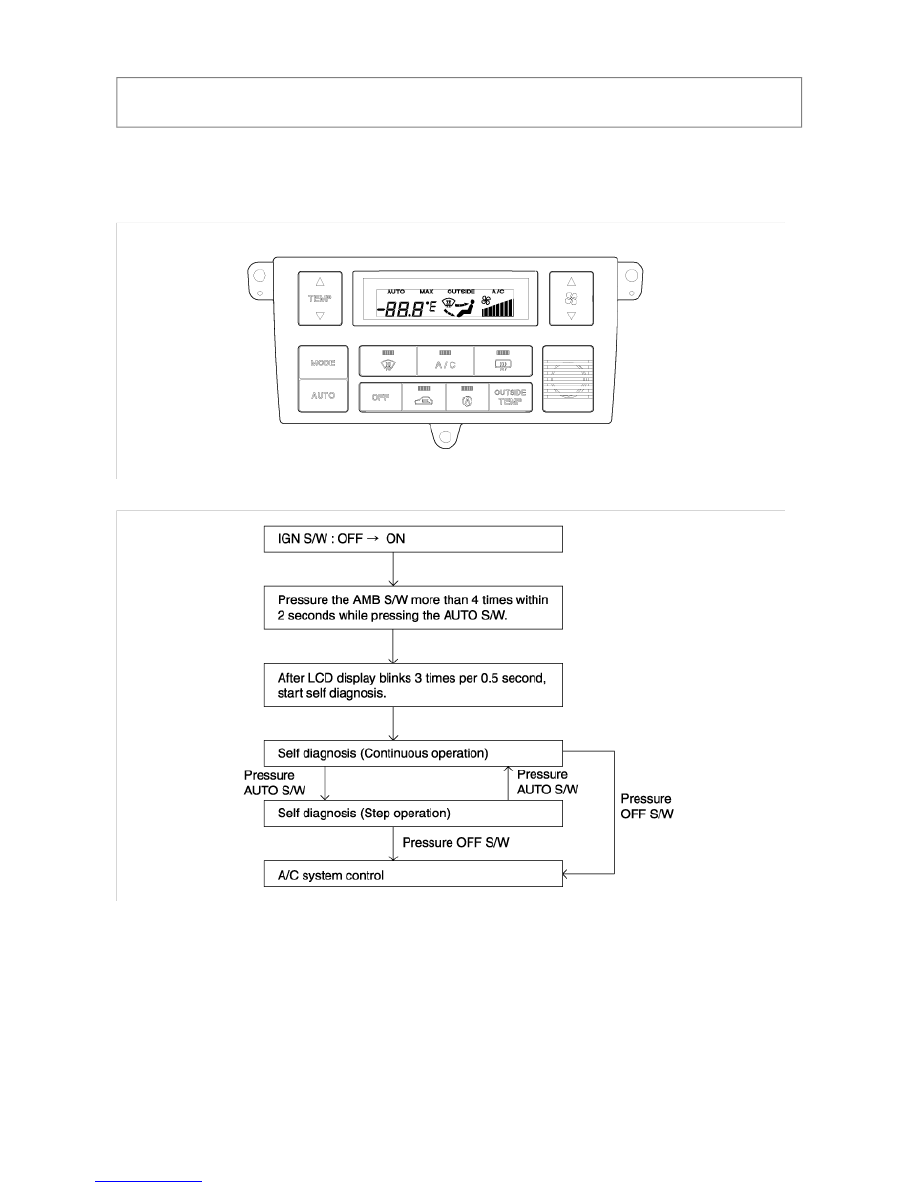

SELF-DIAGNOSIS

CONTROL PANEL

SELF-DIAGNOSIS HETHOD

HOW TO READ SELF-DIAGNOSTIC CODE

1. After the display panel flickers three times every 0.5 second, the corresponding error code flickers on the setup

temperature display panel every 0.5 second and will show two figures.

2. If error code is more than two, each code flicker 2 times in sequence.
