13. Remove the connector from the oil pump body, and take out the flow control valve and the flow control

spring.

14. Remove the O-ring from the connector.

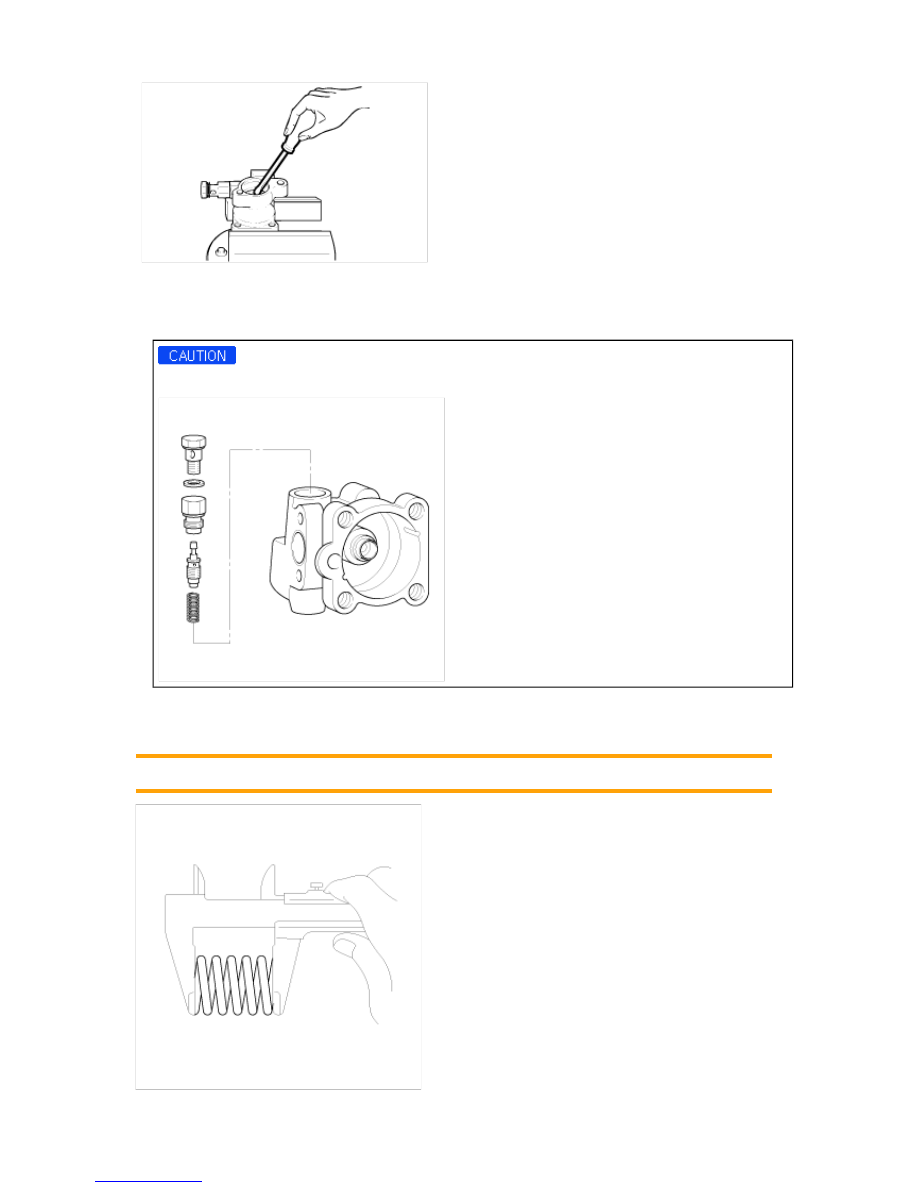

Do not disassemble the flow control valve.



INSPECTION

1. Check the free length of the flow control spring.



Free length of the flow control spring : 36.5mm

2. Check that the flow control valve is not bent.

3. Check the shaft for wear and damage.

4. Check the V-belt for wear and deterioration.

5. Check the grooves of the rotor and vanes for stratified abrasion.

6. Check the contact surface of the cam ring and vanes for stratified abrasion.

7. Check vanes for damage.

8. Check that there is no striped wear in the side plate or contacting part between the shaft and the pump cover

surface.

REASSEMBLY

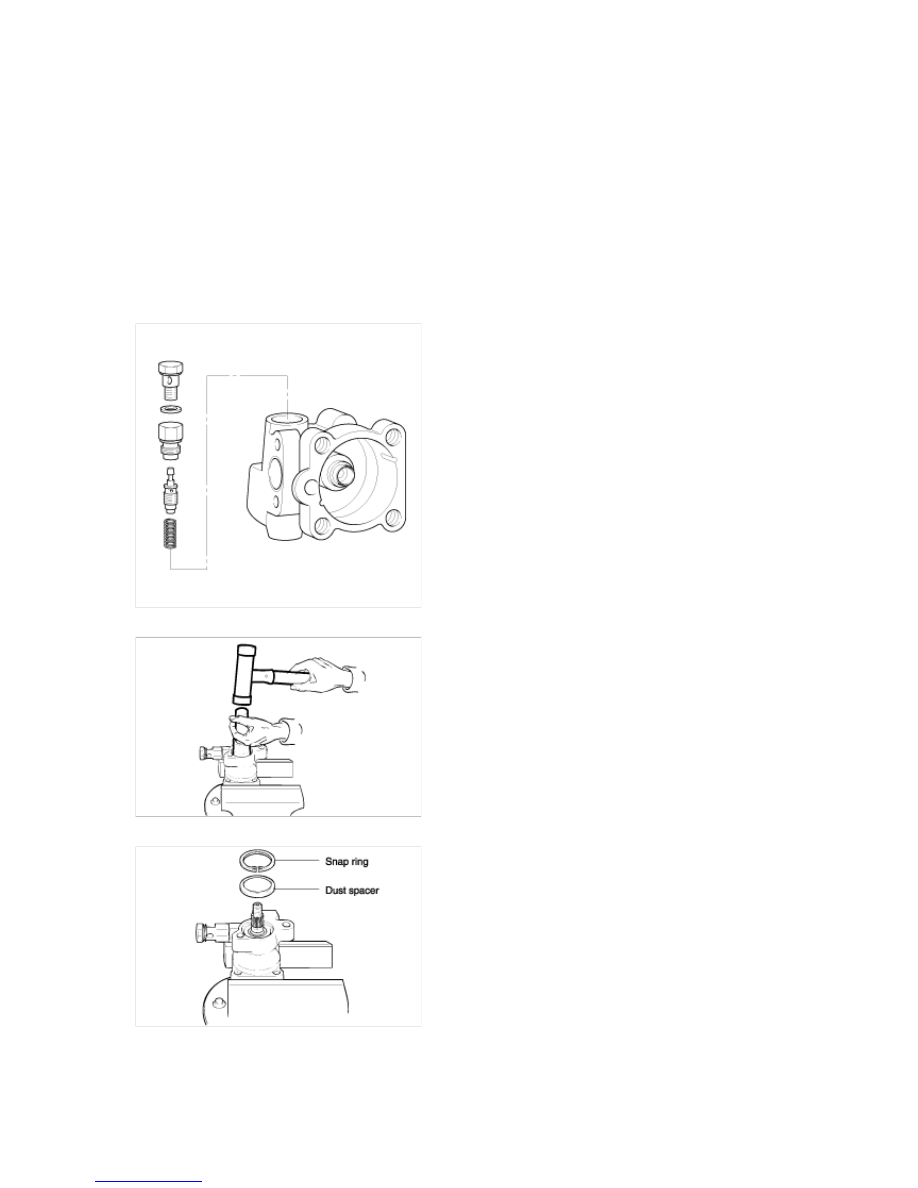

1. Install the flow control spring, the flow control valve and the connector into the pump body.



2. Install the oil seal in the pump body by using the special tool.



3. After inserting the shaft assembly into the pump body, install the dust spacer and snap ring.



4. Install the pump pulley.



5. Install the spring and inner O-ring.

6. Insert the outer O-ring in the oil pump side plate and then install it in the pump body.



7. After inserting the lock pin into the groove of the front housing, install the cam ring attending to the direction.



8. Install the rotor.

9. Install vanes so that the rounded edges face outward.



10. Install the gasket and oil pump cover assembly.

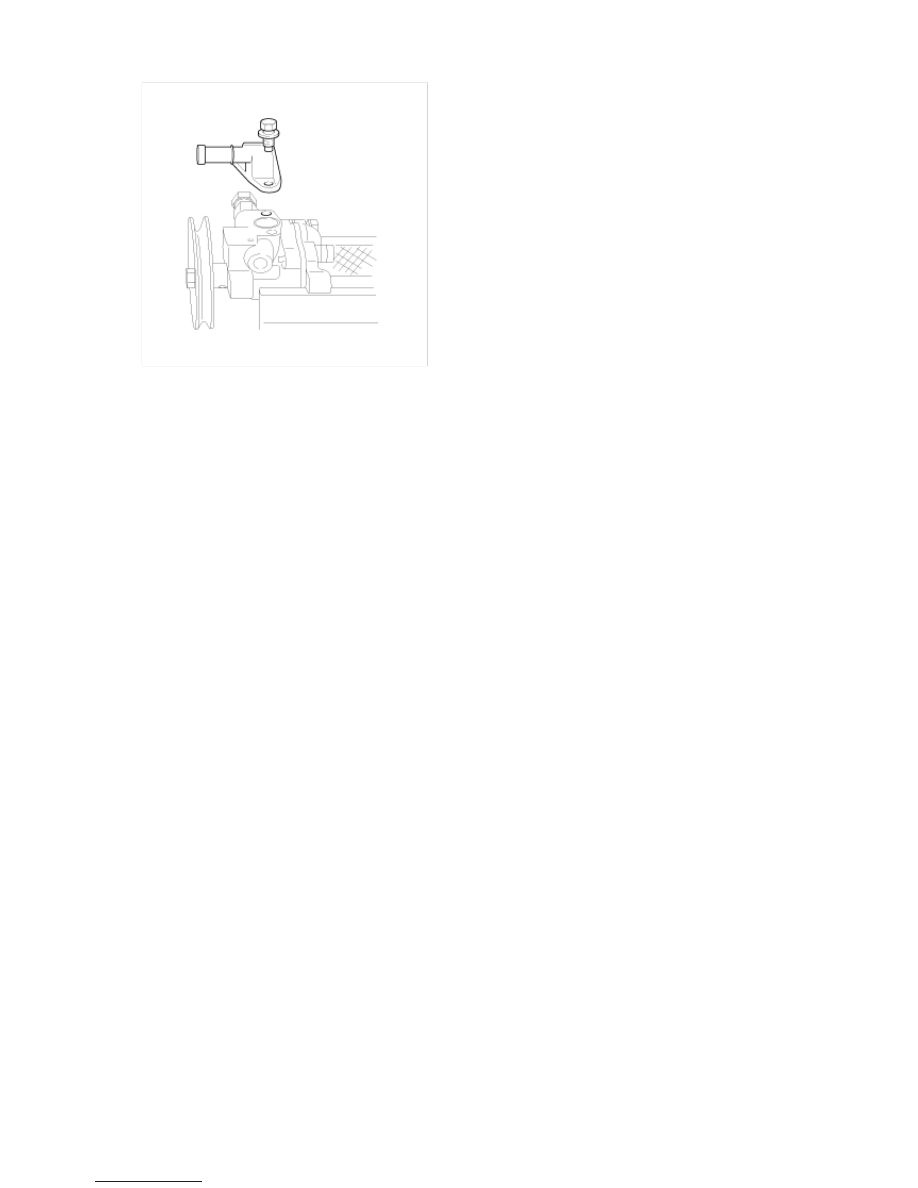

11. Install the suction pipe and O-ring.
