Hyundai Tiburon (2003 year). Manual - part 128



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > Hydraulic Power Steering System > Power
Steering Oil Pump > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System >
Hydraulic Power Steering System > Power Steering Oil Pump > Repair procedures

REMOVAL

1. Remove the pressure hose from the oil pump.

Disconnect the suction hose from the suction connector and drain the fluid into a container.



2. Loosen the power steering "V" belt tension adjusting bolt.



3. Remove the "V" belt from the power steering oil pump pulley.



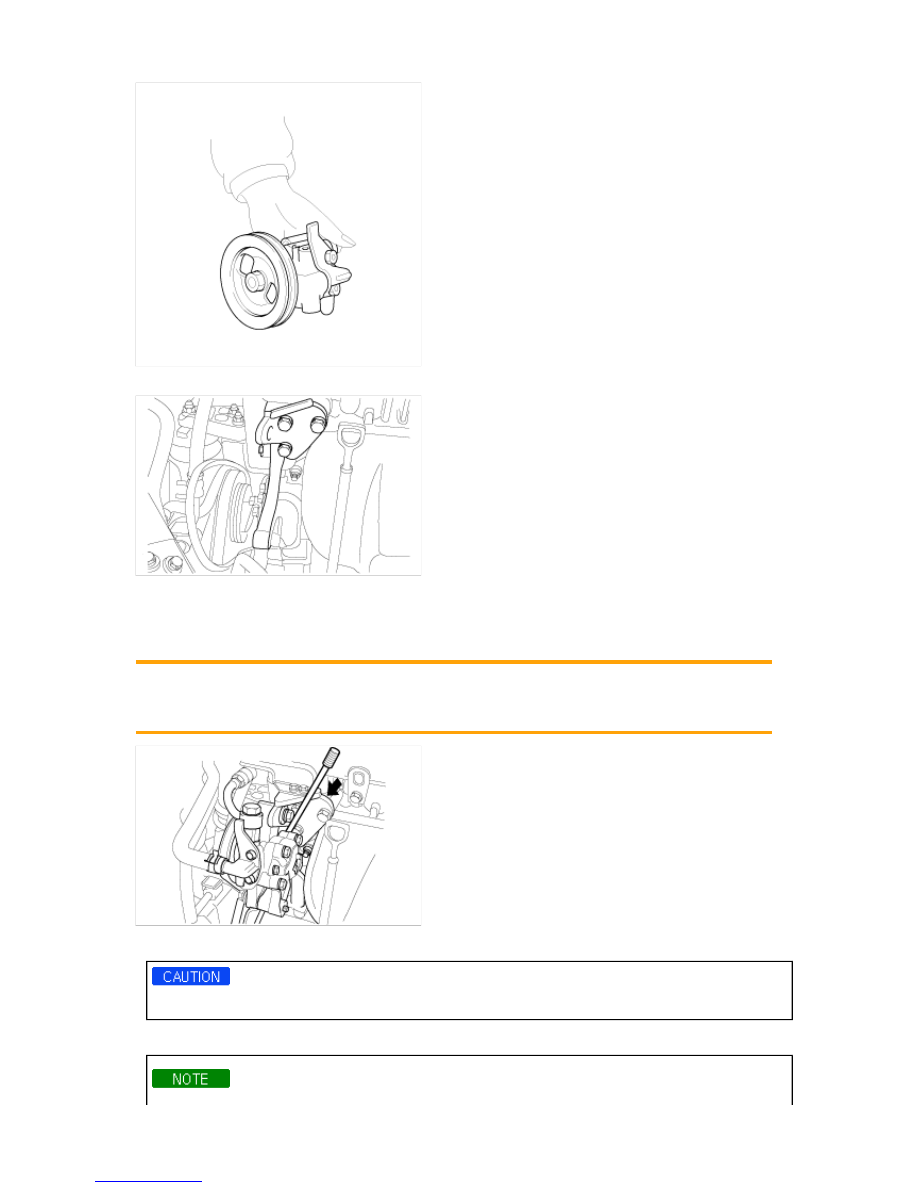

4. After remove the power steering oil pump mounting bolts and the tension adjusting bolt, remove the power

steering oil pump assembly.



5. Remove the power steering oil pump mounting bracket.



INSTALLATION

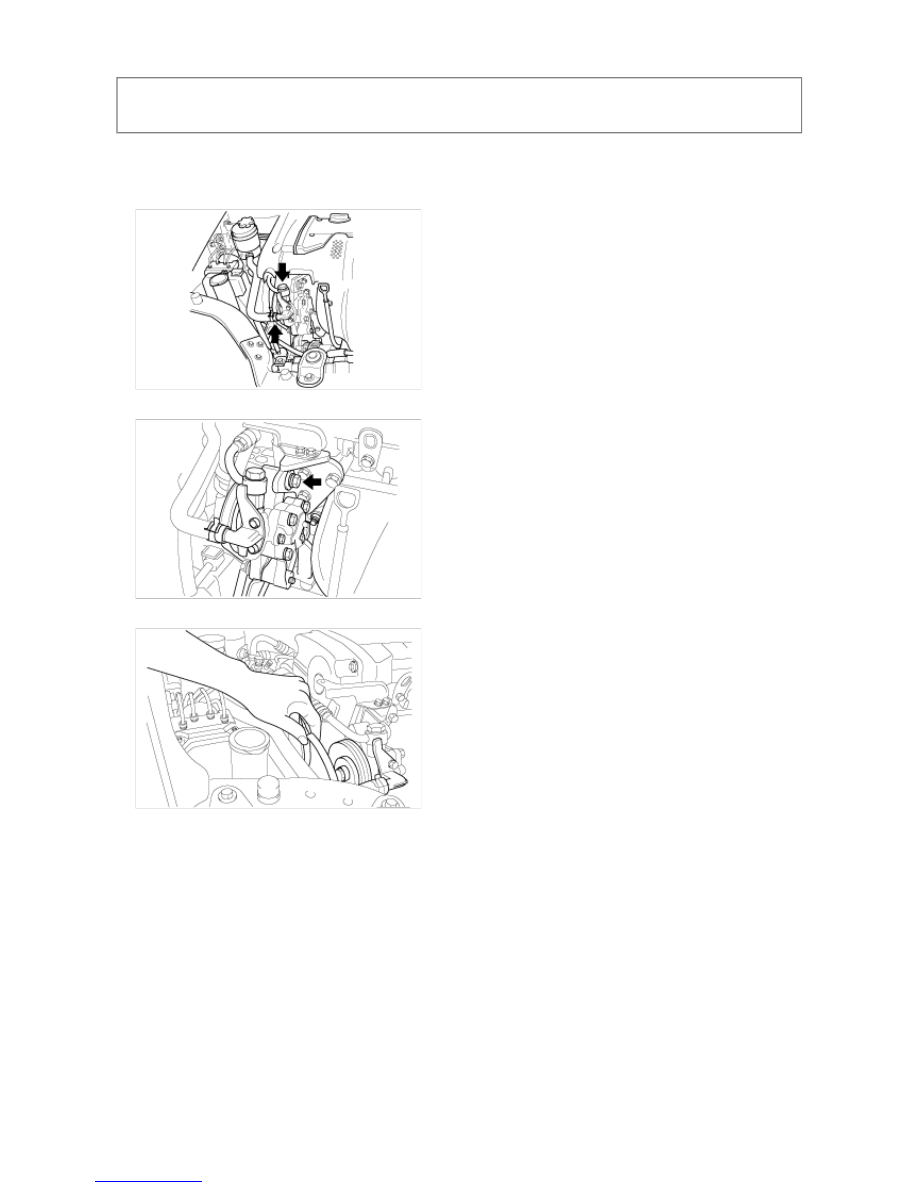

1. After installing the oil pump to the oil pump bracket, install the "V" belt and tighten the bolt adjusting tension to

the specified torque.



Standard value
Oil pump adjusting bolt
3.5~5.0 Nm (350~500 kg·cm, 25.8~37 lb·ft)

2. Install the suction hose.

Install the pressure hose to the oil pump, facing the painted part on the hose toward the oil pump.

3. Install the pressure hose to the oil pump.

Install the pressure hose being careful so that it does not twist and come in contact with other
components.



4. Add power steering fluid (PSF-3).

5. Air bleed the system.

6. Check the oil pump pressure.

DISASSEMBLY

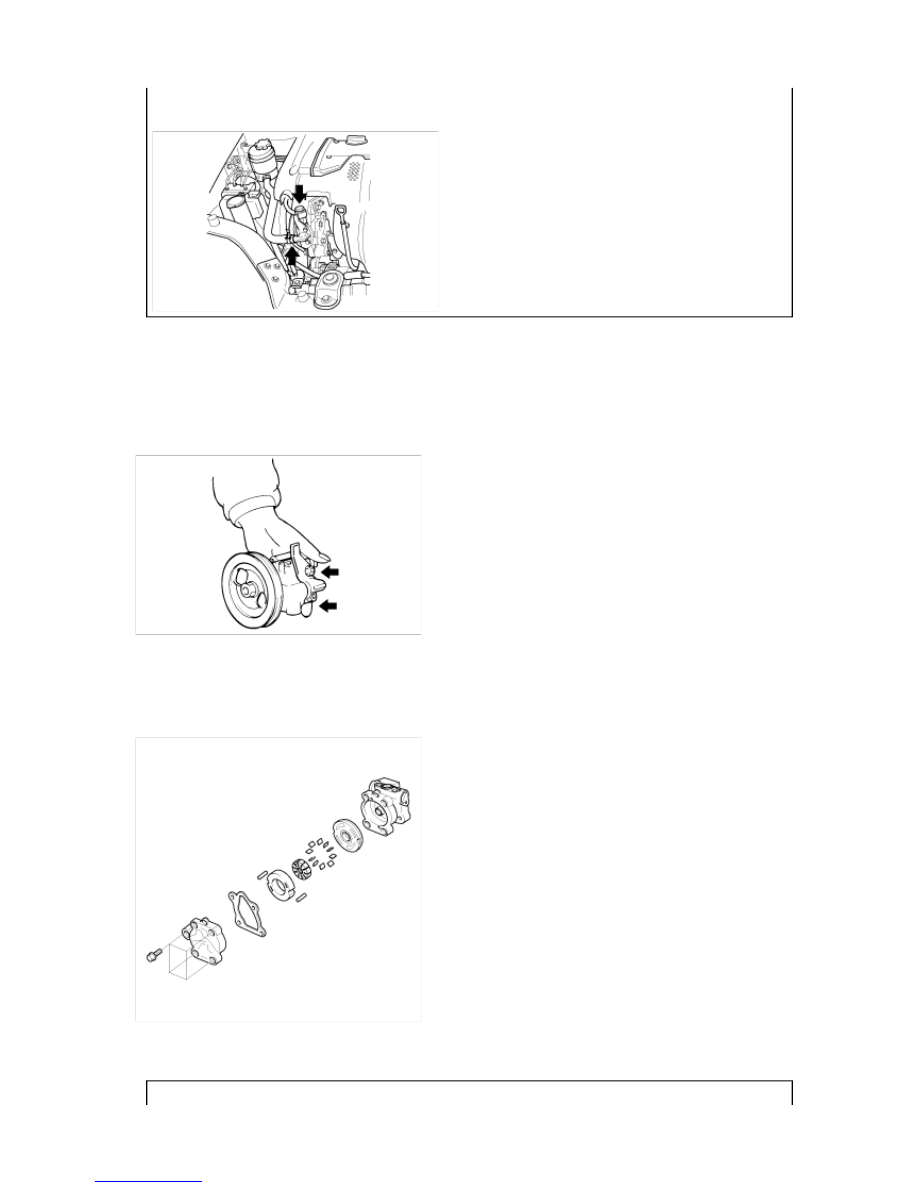

1. After removing the 2 bolts, remove the suction pipe and the O-ring from the oil pump body.



2. Loosen the four bolts and remove the oil pump cover assembly.

3. Remove the cam ring.

4. Remove the rotor and vanes.

5. Remove the oil pump side plate.



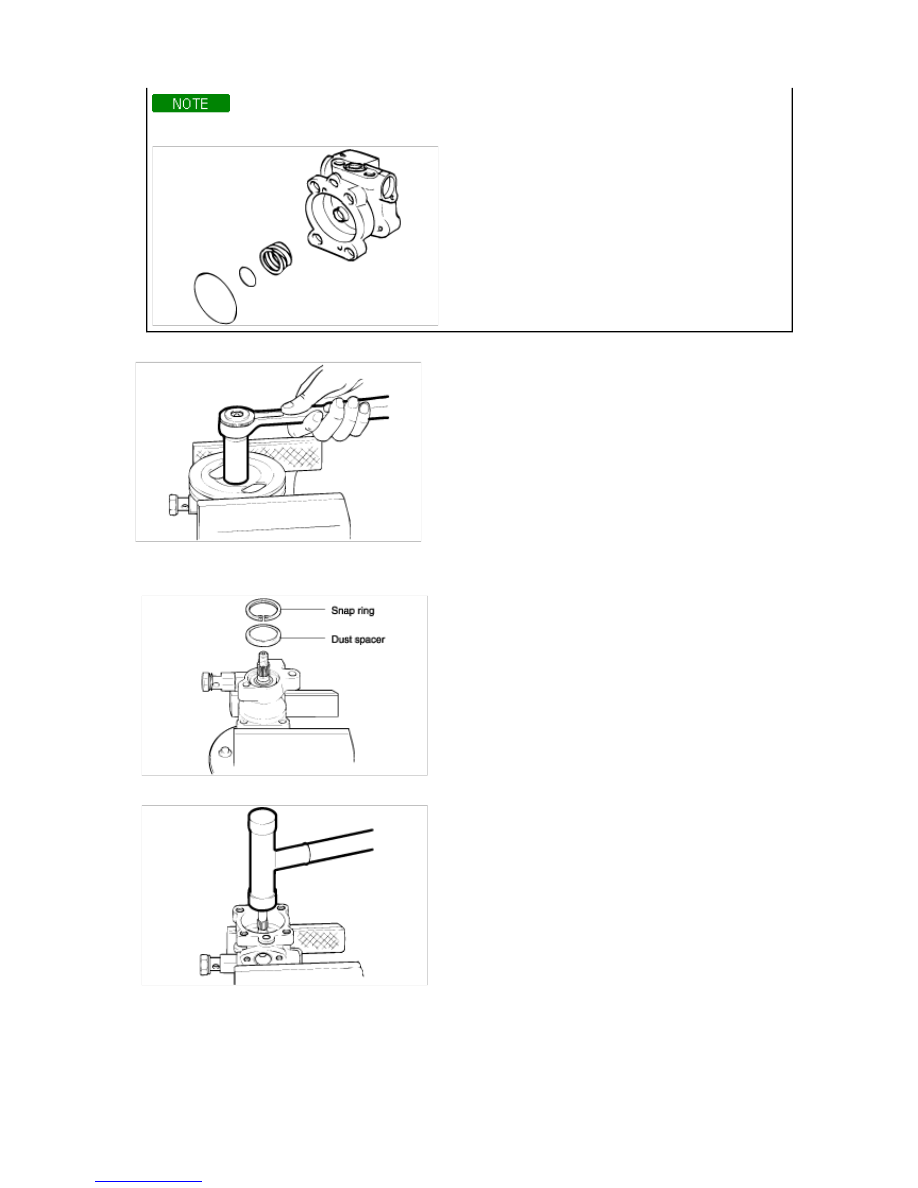

6. Remove the inner and outer O-ring.

7. Remove the side plate spring.

When assembling, use a new gasket and O-ring.



8. Mount the pulley in a vise and remove the pulley nut and the spring washer.



9. Pull the pulley out.

10. After removing the snap ring of the shaft with snap ring pliers, remove the dust spacer.



11. Tap the rotor side of the shaft slighty with a plastic hammer to remove the shaft.



12. Remove the oil seal from the oil pump body.
