TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Rear Suspension System > Rear Suspension
Arm > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System >
Rear Suspension System > Rear Suspension Arm > Components and Components Location

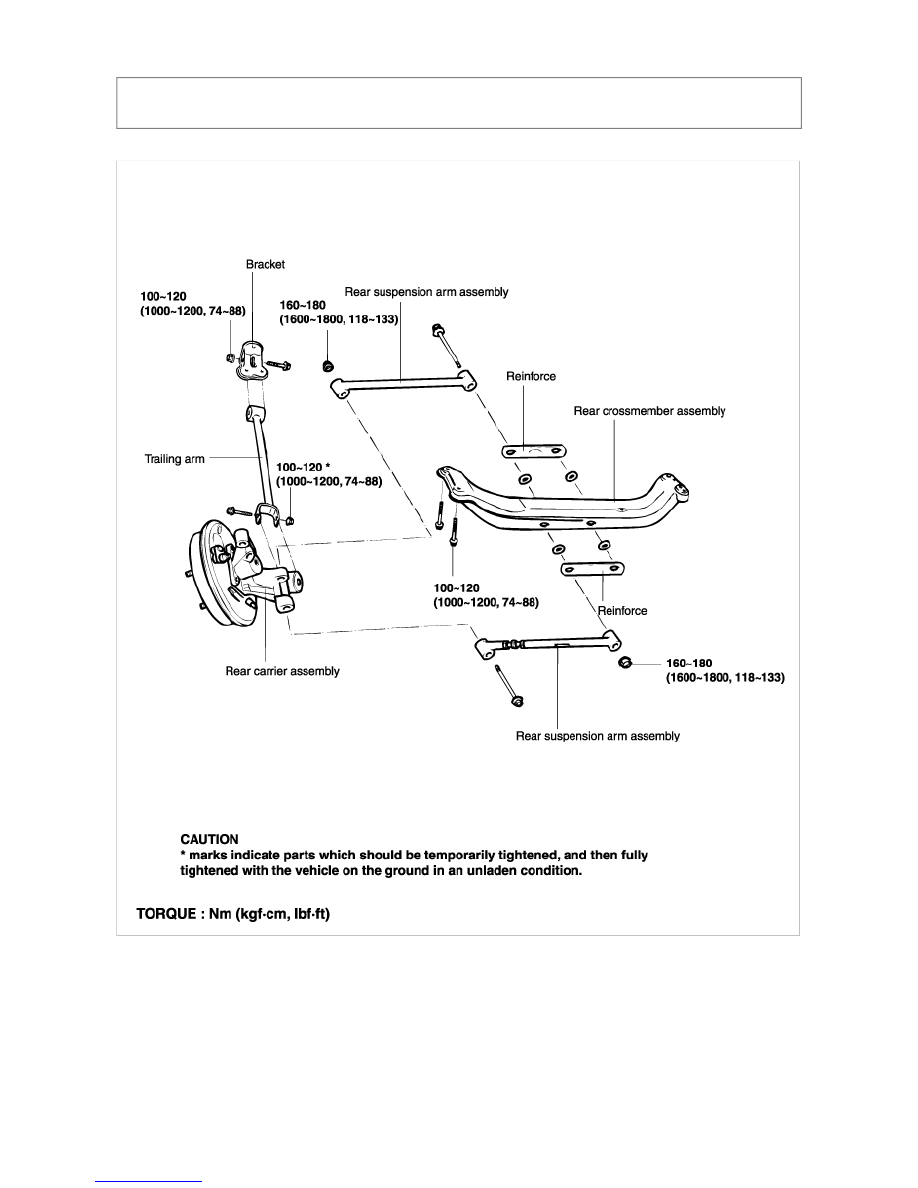

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Rear Suspension System > Rear
Suspension Arm > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System >
Rear Suspension System > Rear Suspension Arm > Repair procedures

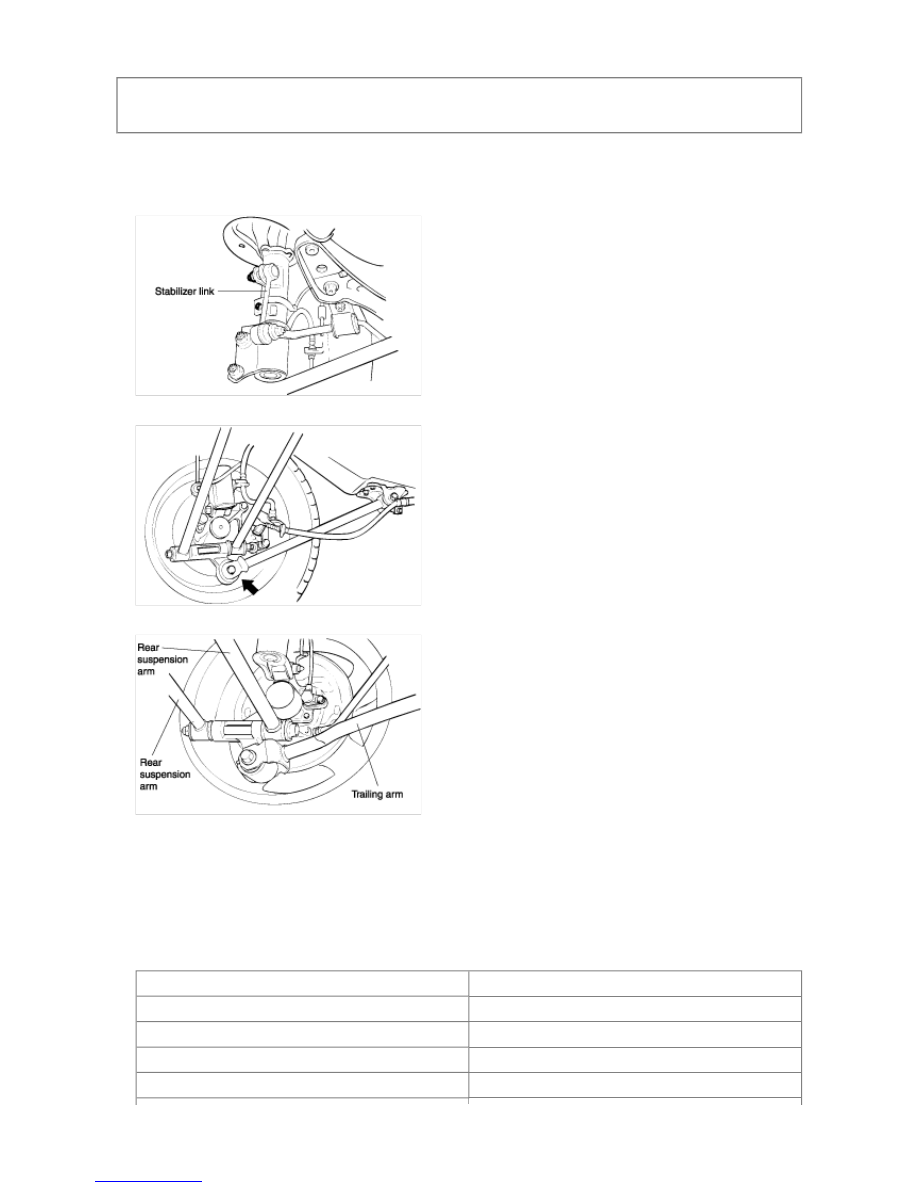

REMOVAL

1. Remove the wheel and tire.

2. Remove the stabilizer link.



3. After loosening the rear trailing arm mounting bolts, remove the trailing arm.



4. Remove the rear suspension arm mounting bolt from the rear axle carrier.



5. After supporting the center of the rear crossmember assembly with a jack, remove the rear crossmember

mounting bolts to the body.

6. Remove the rear crossmember and suspension arm.

INSTALLATION

1. Installation is in the reverse order of removal.

2. Tighten the components below to the specified torque as follows.

Items

Torque Nm (kgf·cm, lbf·ft)

* Trailing arm mounting

100~120 (1000~1200, 74~88)

Trailing arm bracket mounting

40~50 (400~500, 29~37)

Stabilizer bar bracket mounting

17~26 (170~260, 13~19)

Stabilizer link nut

34~45 (340~450, 25~33)



*Front/Rear suspension arm mounting

160~180 (1600~1800, 118~133)

Rear crossmember mounting

100~120 (1000~1200, 74~88)

INSPECTION

1. Check the rubber parts for damage or deterioration.

2. Check the trailing arm and suspension arm for bent or deterioration.

3. Check the bolts for damage or rust.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Rear Suspension System > Trailing
Arm > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Rear
Suspension System > Trailing Arm > Repair procedures

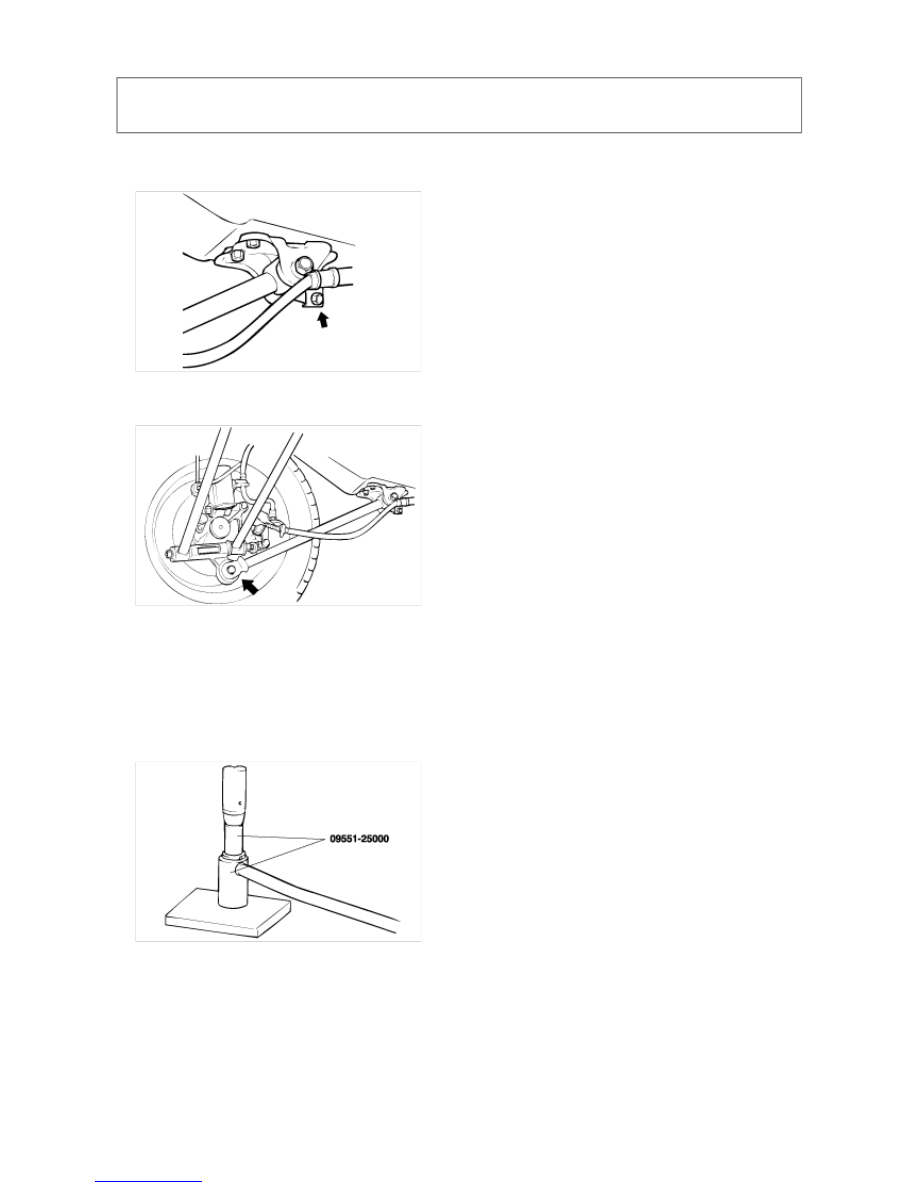

REMOVAL

1. Detach the parking brake cable from the rear trailing arm bracket.



2. After loosening the rear trailing arm mounting bolts, remove the trailing arm.

3. Remove the rear suspension arm mounting bolt from the rear axle carrier.



4. After supporting the center of the rear crossmember assembly with a jack, remove the rear crossmember

mounting bolts to the body.

5. Remove the rear crossmember and suspension arm.

REPLACEMENT

TRAILING ARM BUSHING

1. Install the special tool (09551 - 25000) on the trailing arm.



2. Remove the trailing arm bushing.

3. Using the special tool (09551 - 25000), press-fit the rear trailing arm bushing.
