4. Check all bolts for damage and deformation.

5. Check the lower arm ball joint for rotating torque.



A. If there is a crack in the dust cover, replace the ball joint assembly.

B. Shake the ball joint stud several times.

C. Measure the balll joint rotating torque.

Standard value
2.0~3.5 Nm (20~35 kgf·cm, 1.48~2.58 lbf·ft)

D. If the rotating torque is above the upper limit of the standard value, replace the ball joint assembly.

E. Even if the rotating torque is below the lower limit of the standard value, the ball joint may be reused

unless it has drag and excessive play.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front Suspension System > Front Stabilizer Bar
> Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front
Suspension System > Front Stabilizer Bar > Components and Components Location

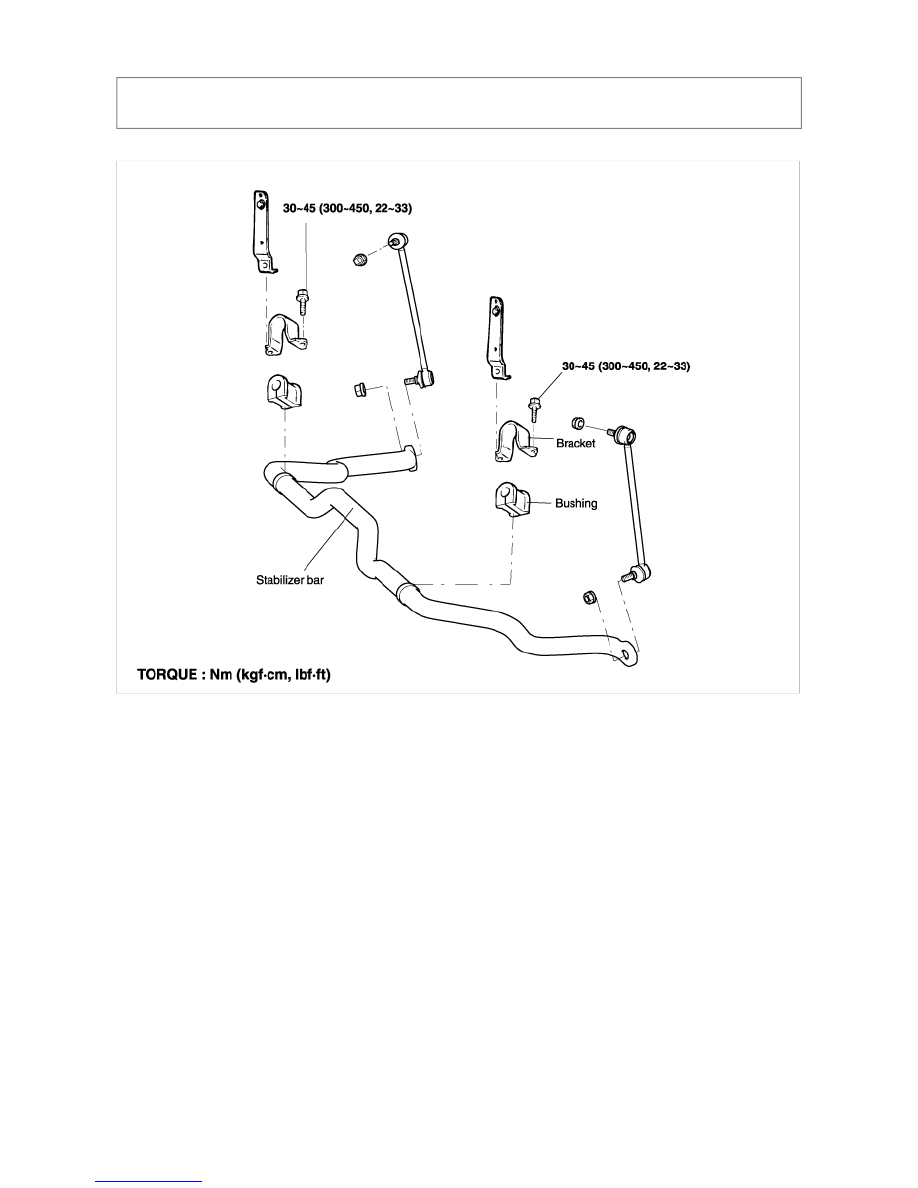

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front Suspension System > Front
Stabilizer Bar > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System >
Front Suspension System > Front Stabilizer Bar > Repair procedures

REMOVAL

1. Remove the front wheel.

2. Remove the stabilizer link assembly.



3. Remove the stabilizer bracket and bushing



4. Remove the stabilizer bar.

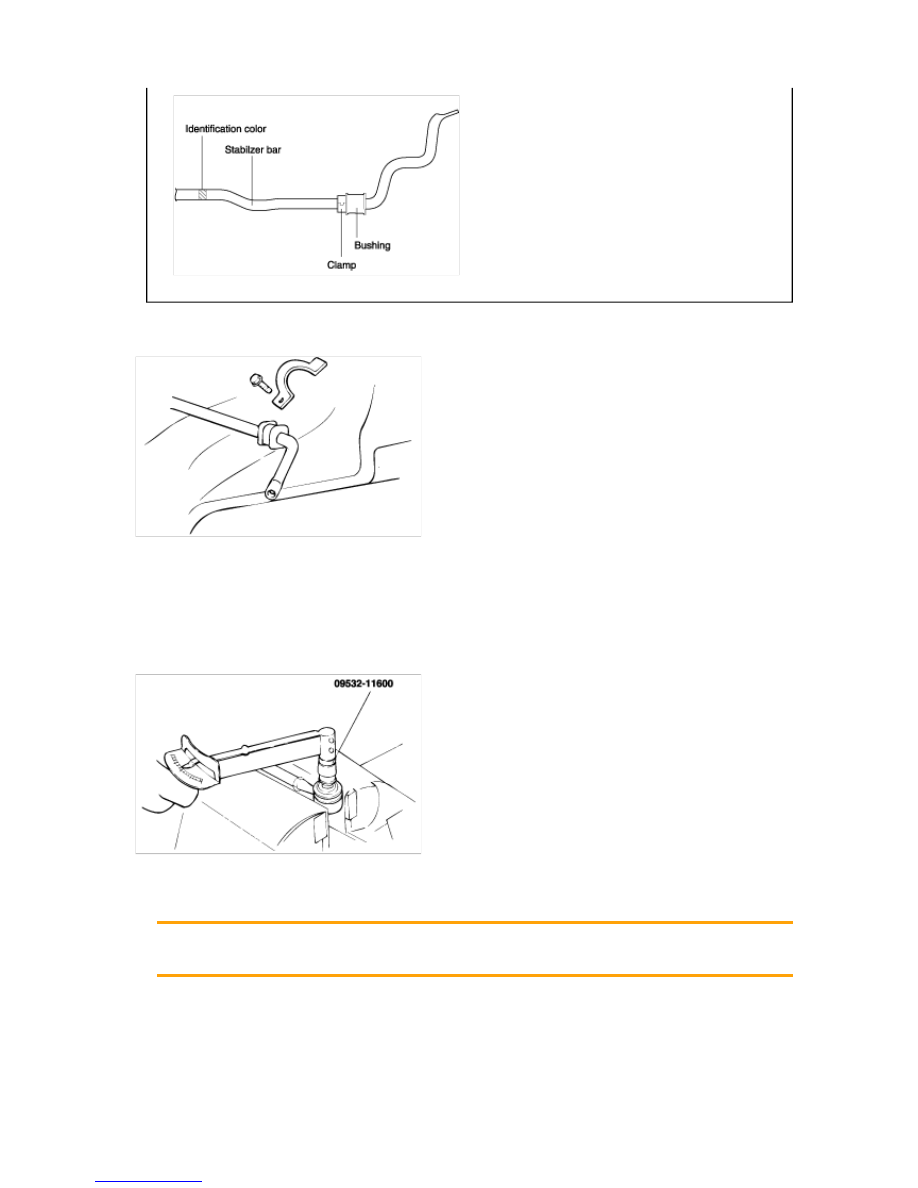

INSTALLATION

1. Install the bushing on the stabilizer bar.

1) When installing the stabilizer bar, follow the identification color (ID color) as below.


ID : Identification

Model

ID color

Outer diameter

2.0L Sports

(HARD)

-

21.8mm (0.86 in.)

2.0L Normal

(SOFT)

White

18.8mm (0.74 in.)

2.7L Sports

(HARD)

Yellow

21.8mm (0.86 in.)

2.7 Normal

(SOFT)

Red

18.8mm (0.74 in.)

2) Position the bushing on the outside of the stabilizer bar clamp so as to install it.



3) Let the selection of the bushings be able to be decided by customers.

2. Install the bracket on the bushing.

3. After tightening the bolts of the bushing bracket temporarily, install the bushing bracket on the opposite side.



INSPECTION

1. Check the stabilizer bar for deterioration and damage.

2. Check all bolts for damage and deformation.

3. Check the stabilizer link dust cover for cracks or damage.

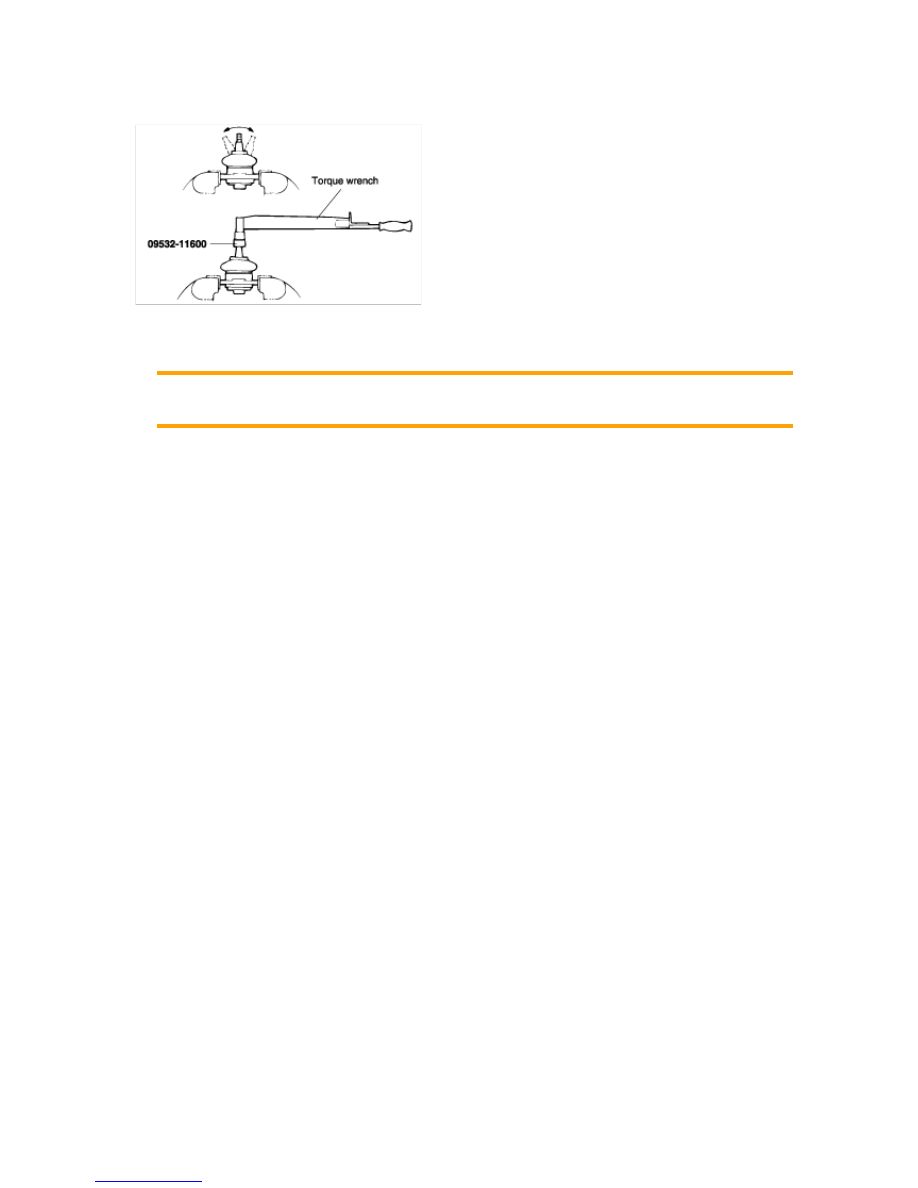

4. Check the stabilizer link ball joint for rotating torque.



A. If there is a crack in the dust cover, replace it and add grease.

B. Shake the stabilizer link ball joint stud several times.

C. Mount the self-locking nut on the ball joint, and then measure the ball joint rotating torque.

Standard value
0.7~2 Nm (7~20 kgf·cm, 0.52~1.48 lbf·ft)

D. If the rotating torque is higher than the upper limit of the standard value, replace the stabilizer link.

E. If the rotating torque is below the lower limit of the standard value, the ball joint may be reused unless it

has drag and excessive play.
