Hyundai Tiburon (2003 year). Manual - part 58





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front Suspension System > Front Lower Arm >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front
Suspension System > Front Lower Arm > Components and Components Location

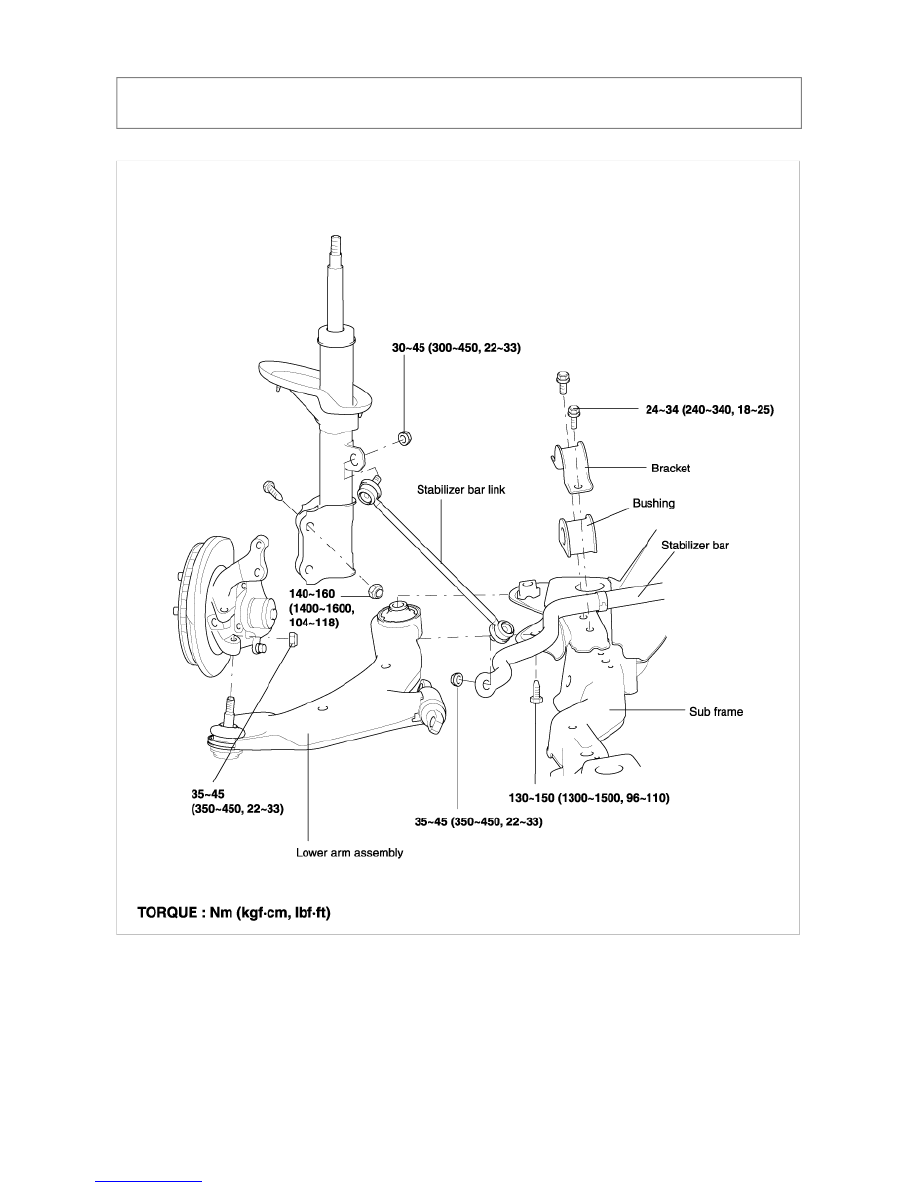

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front Suspension System > Front
Lower Arm > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front
Suspension System > Front Lower Arm > Repair procedures

REMOVAL

1. Remove the front wheel.

2. Remove the driveshaft split pin, nut and washer.

3. Loosen the lower arm ball joint nut, but do not remove it.

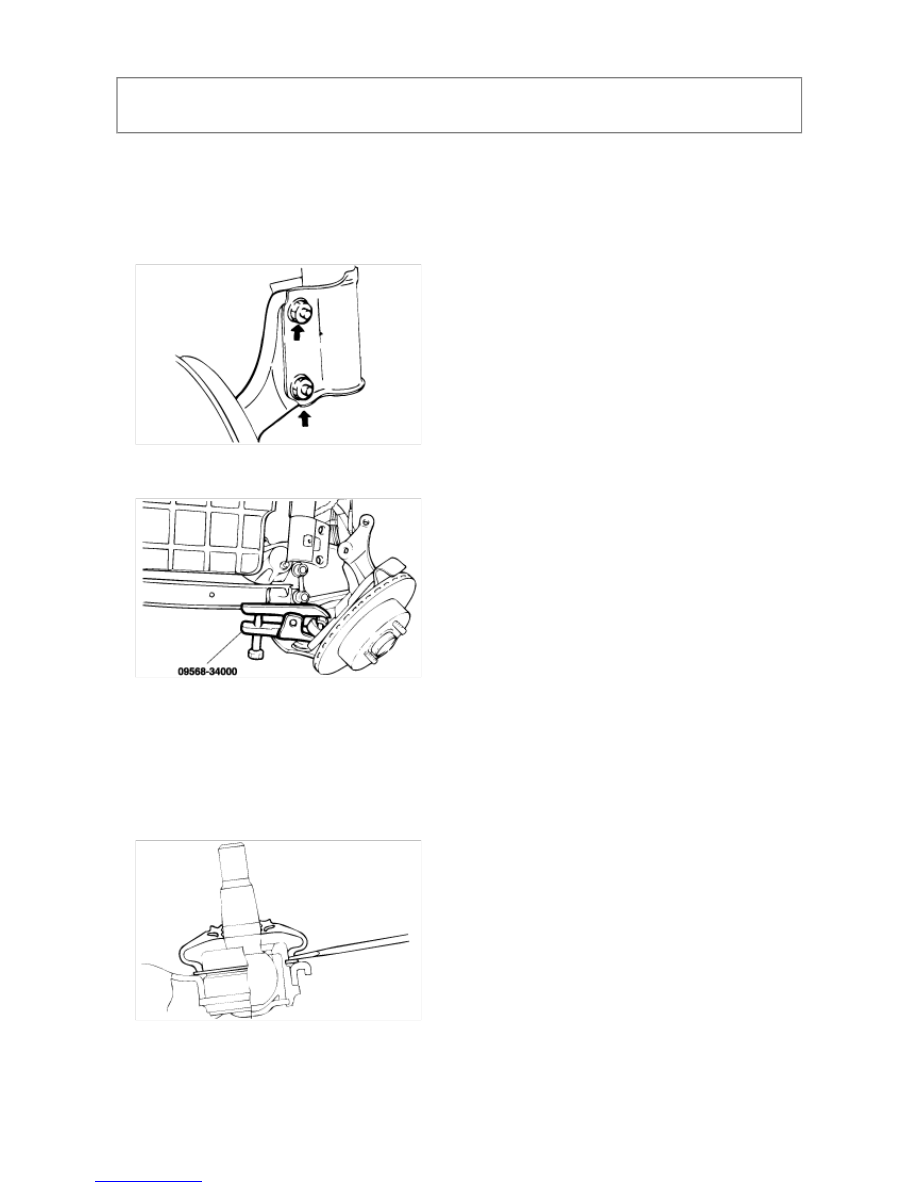

4. Remove the strut lower mounting bolts(2).



5. Push the axle hub toward the outside to disconnect the driveshaft from the axle hub.

6. Using the special tool (09568 - 34000), disconnect the lower arm ball joint from the lower arm.



7. Temporarily install the strut lower mounting bolt.

8. Remove the lower arm bushing (A) and bushing (G) mounting bolts(2).

9. Remove the lower arm assembly.

REPLACEMENT

BALL JOINT AND DUST COVER

1. Using a flat-tipped screwdriver, remove the dust cover from the lower arm ball joint.



2. Remove the snap ring.

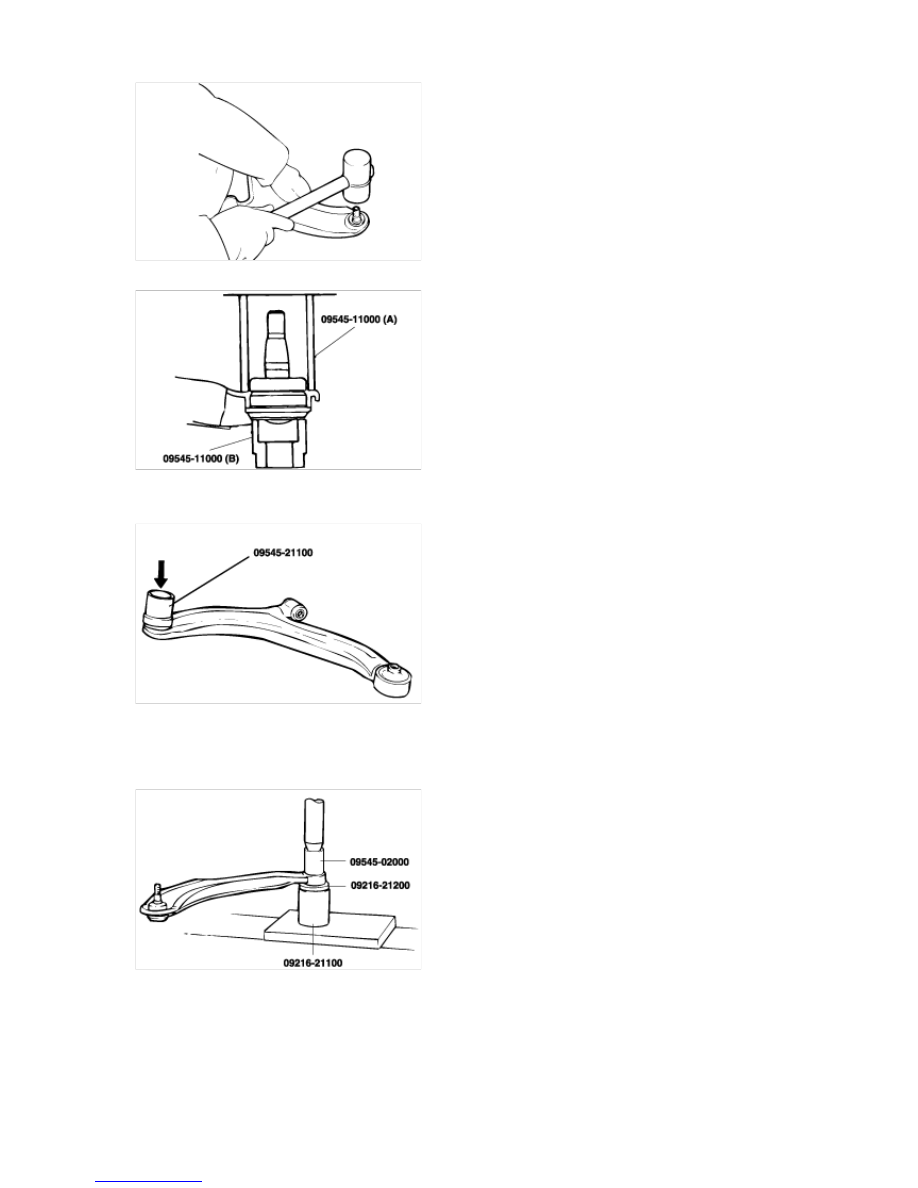

3. Using a plastic hammer, tap the ball joint out of the lower arm.



4. Using special tool (09545 - 11000), press-fit the ball joint into the lower arm assembly.



5. Install the snap ring.

6. Using the special tool (09545 - 21100), install the dust cover.



LOWER ARM BUSHING (G)

1. Install the special tools (09545-02000, 09216-21100 and 09216-21200) on the lower arm.

2. Press out the bushing.



3. Apply soap solution to the following parts.

A. Outer surface of the bushing

B. Inner surface of the lower arm bushing mounting part.

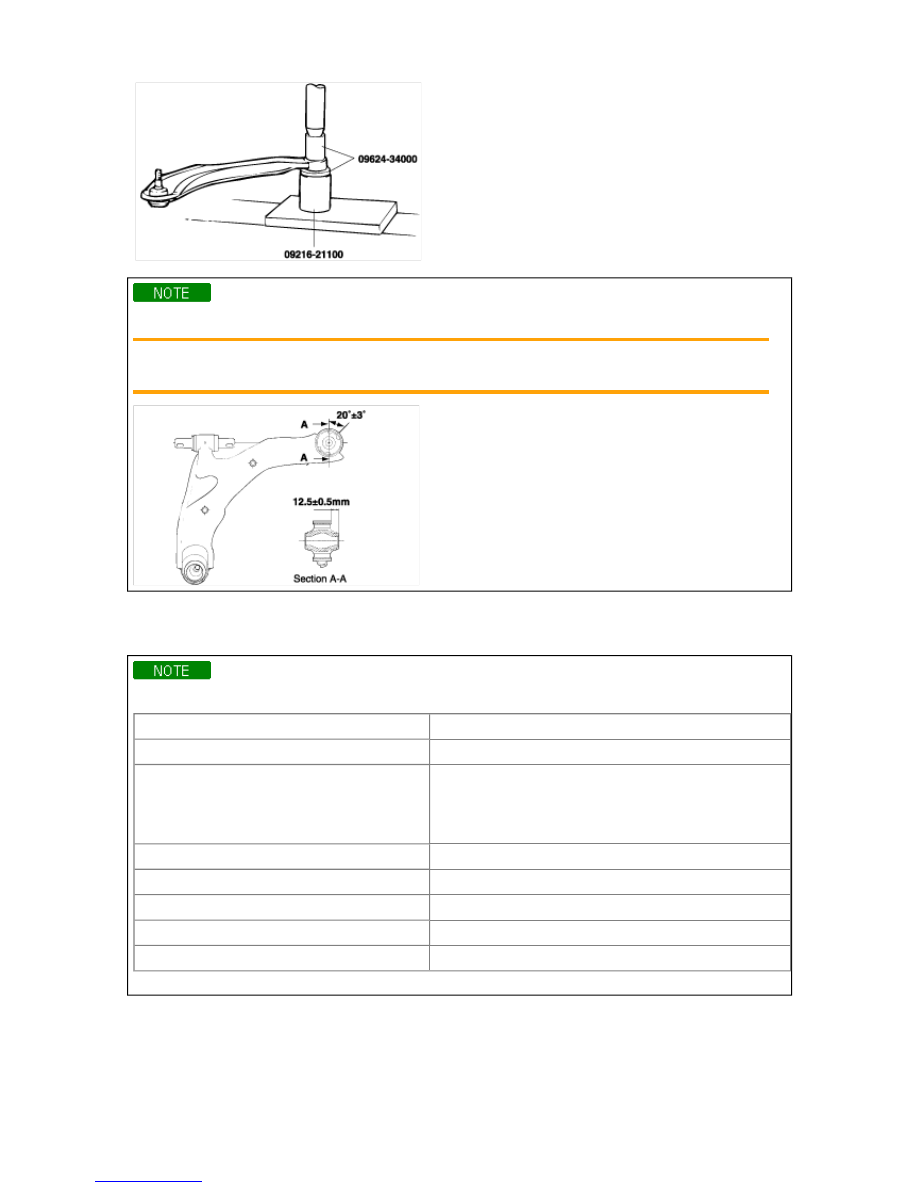

4. Install the new bushing on the lower arm by using special tools (09216-21100, 09624-34000).

Installation is in the reverse order of removal.



Press-in the lower arm bushing (G) in the same direction as shown in illustration.



Pull out force for the bushing
80 N [800 kg(f), 11.9 lb(f)] or more

INSTALLATION

Tighten the components below to the specified torque as follows.



Items

Torque Nm (kgf·cm, lbf·ft)

Wheel nut

90~110 (900~1100, 67~82)

Driveshaft nut

2.0 L : 200~260

(2000~2600, 148~192)

2.7 L : 200~280

(2000~2600, 148~192)

Strut lower mounting

140~160 (1400~1600, 104~118)

Lower arm ball joint nut

60~72 (600~720, 43~52)

Lower arm bushing(A)

130~150 (1300~1500, 96~111)

Lower arm bushing(G)

130~150 (1300~1500, 96~111)

Stabilizer link nut

35~45 (350~450, 26~33)

INSPECTION

1. Check the bushing for wear and deterioration.

2. Check the lower arm for bending or breakage.

3. Check the ball joint dust cover for cracks and damage.
