TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > General Information > Specifications, TIBURON
(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > General Information > Specifications

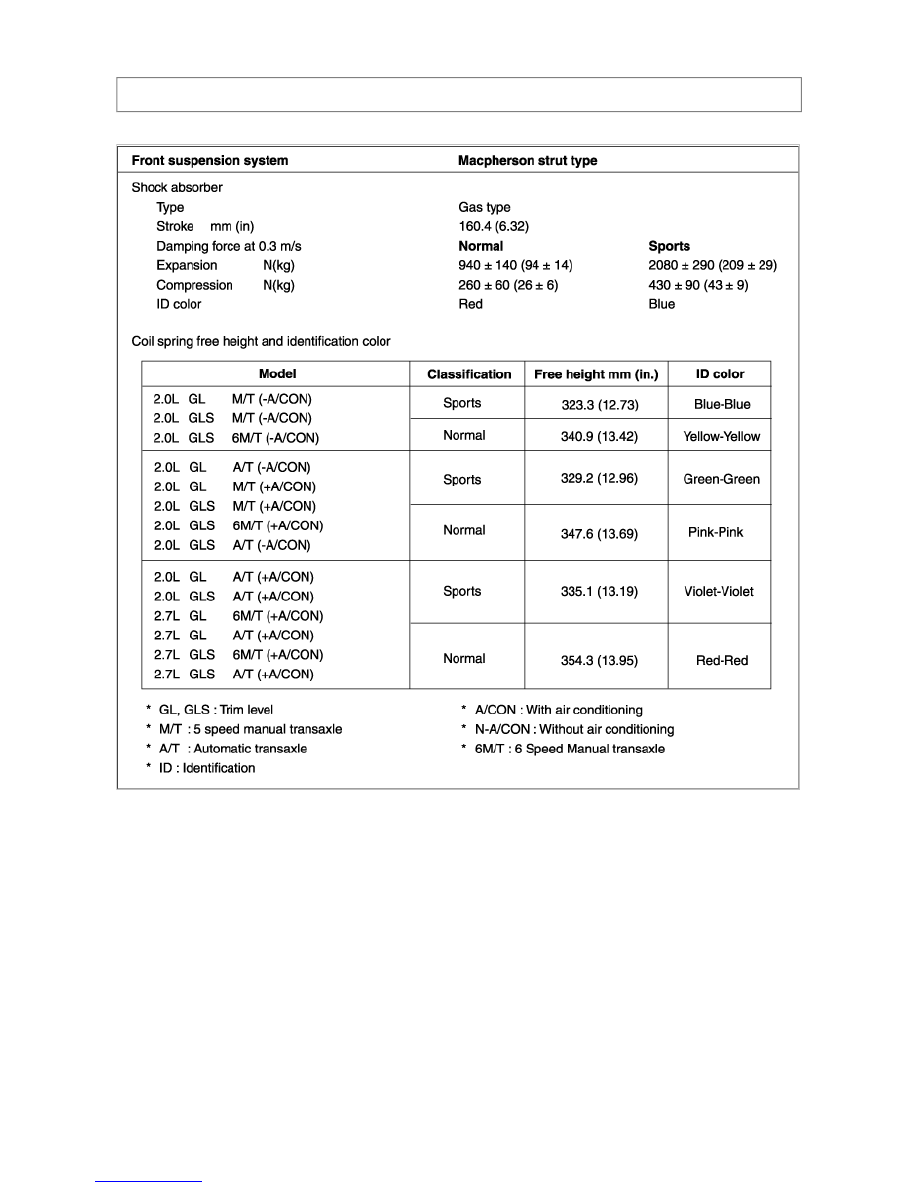

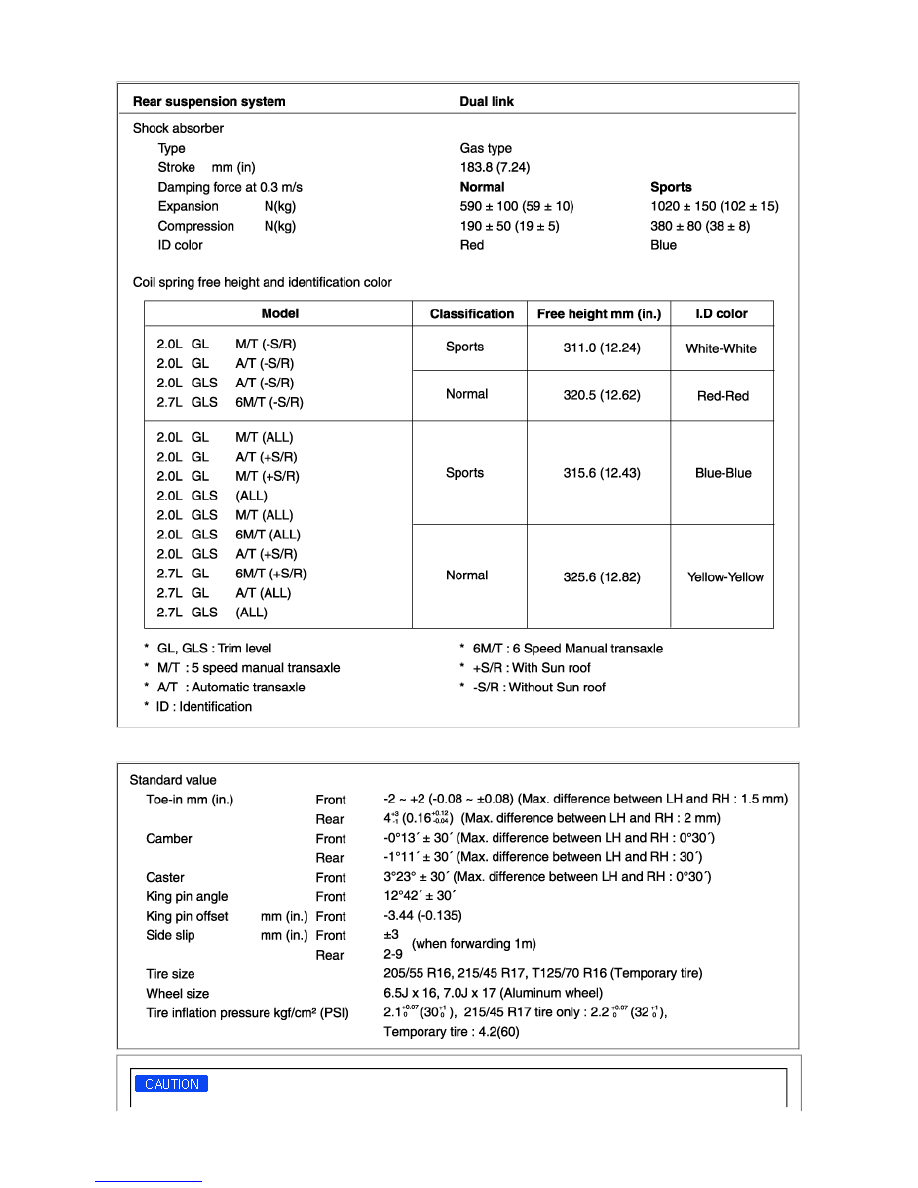

SPECIFICATIONS





SERVICE STANDARD









When rotating the "215/45 ZR17" Tires, ensure to follow the "ROTATION" direction marked on the sidewall of tires
(see page SS-30).

TIGHTENING TORQUE

Items

Nm

kg·cm

lb·ft

Wheel nut

90~110

900~1100

67~82

Driveshaft nut
2.0L
2.7L

200~260
200~280

2000~2600
2000~2800

148~192
148~207

Front strut upper installation nut

45~60

450~600

33~44

Front strut assembly to knuckle

140~160

1400~1600

104~118

Front strut mounting self-locking nut

40~50

400~500

29~37

Lower arm ball joint to knuckle

60~72

600~720

43~52

Lower arm bushing (A) mounting bolt

130~150

1300~1500

96~111

Lower arm bushing (G) mounting bolt

130~150

1300~1500

96~111

Stabilizer bar bracket mounting bolt

30~45

300~450

22~33

Tie rod end ball joint to knuckle

24~34

240~340

18~25

Tie rod end lock nut

50~55

500~550

37~41

Stabilizer link nut

35~45

350~450

26~33

Rear strut upper mounting nut

30~40

300~400

22~30

Rear strut lower mounting nut

110~130

1100~1300

81~96

Rear strut mounting self locking nut

40~60

400~600

30~44

Rear stabilizer link to stabilizer bar

35~45

350~450

26~33

Rear stabilizer bar bracket bolt

17~26

170~260

13~19

Rear suspension arm tie rod nut

50~60

500~600

37~43

Rear suspension arm (A,B) mounting bolt

160~180

1600~1800

118~133

Rear cross member mounting bolt

100~120

1000~1200

74~88

Trailing arm to bracket nut

40~50

400~500

30~37

Trailing arm bracket to body frame

40~50

400~500

30~37

Trailing arm mounting

100~120

1000~1200

74~88

Replace the self-locking nuts with new ones after removal.

LUBRICANTS

Recommended lubricant

Quantity

In ball joint of lower arm

Variant R-2 grease or poly lub gly 801K

As required





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Front Suspension System > Front Strut
Assembly > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension
System > Front Suspension System > Front Strut Assembly > Components and Components Location

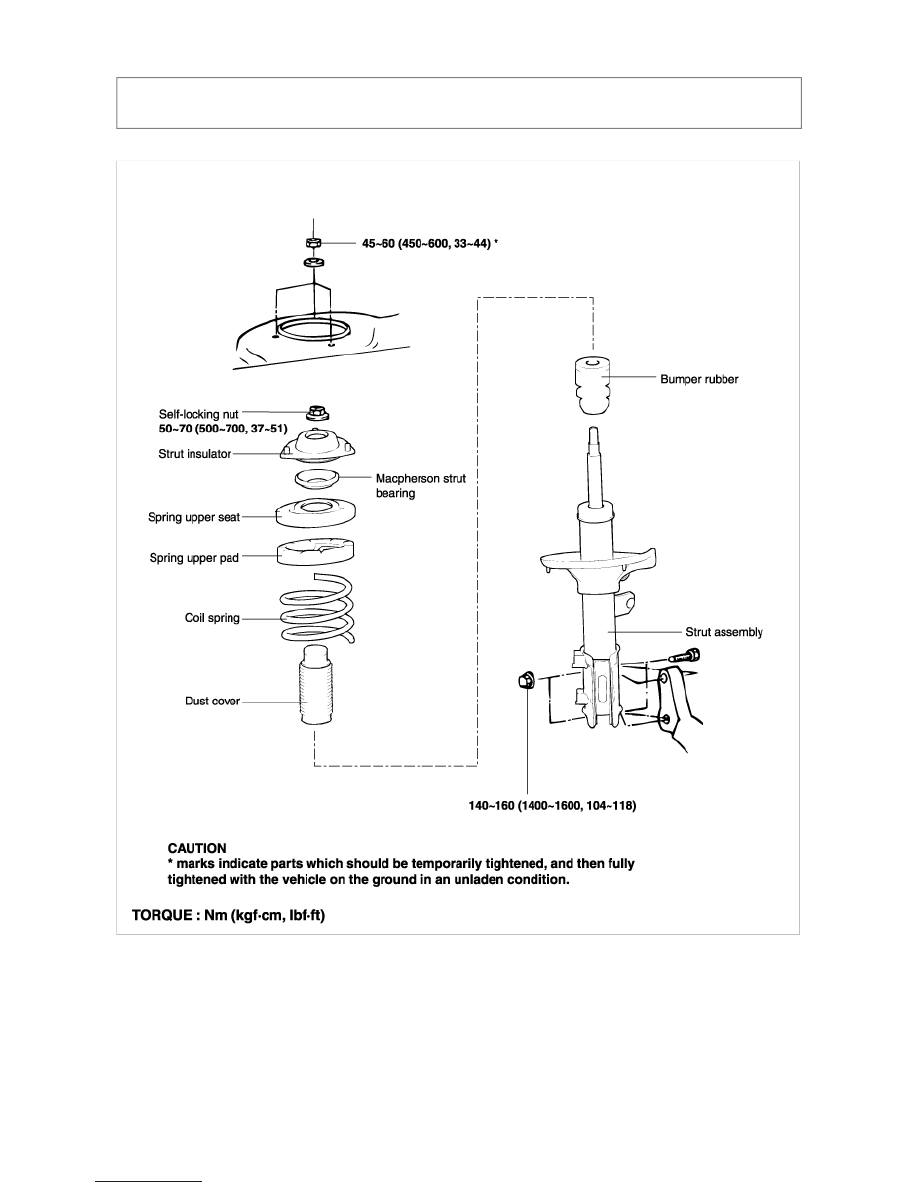

COMPONENTS
