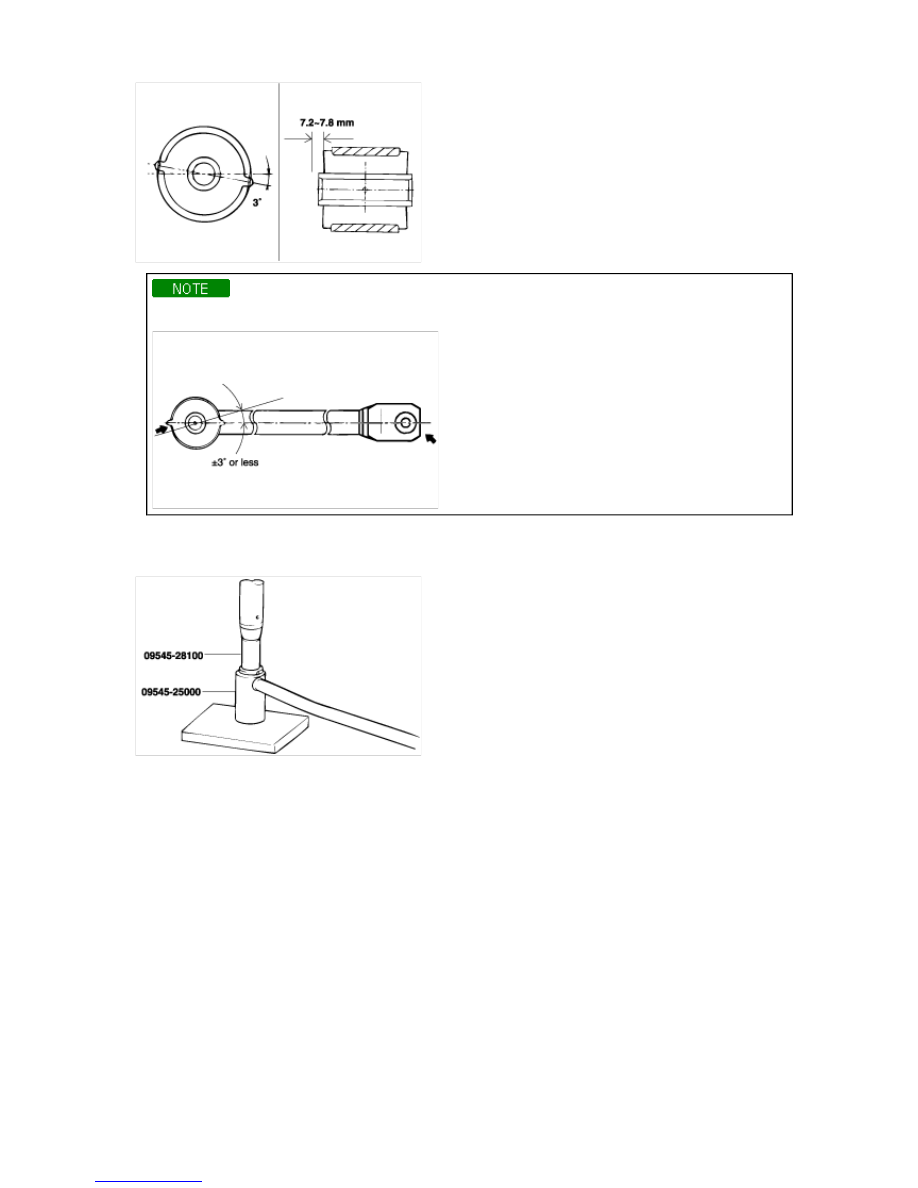

Press-fit the bushing in the same way as shown in the illustration.



REAR SUSPENSION ARM BUSHING

1. Install the special tools (09545-28100, 09545-25000) on the rear suspension arm.



2. Remove the rear suspension bushing.

3. Apply soap solution to the new bushing and the rear suspension arm.

4. Using the special tool (09552-25000), press-fit the the bushing.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Rear Suspension System > Rear
Stabilizer Bar > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System >
Rear Suspension System > Rear Stabilizer Bar > Repair procedures

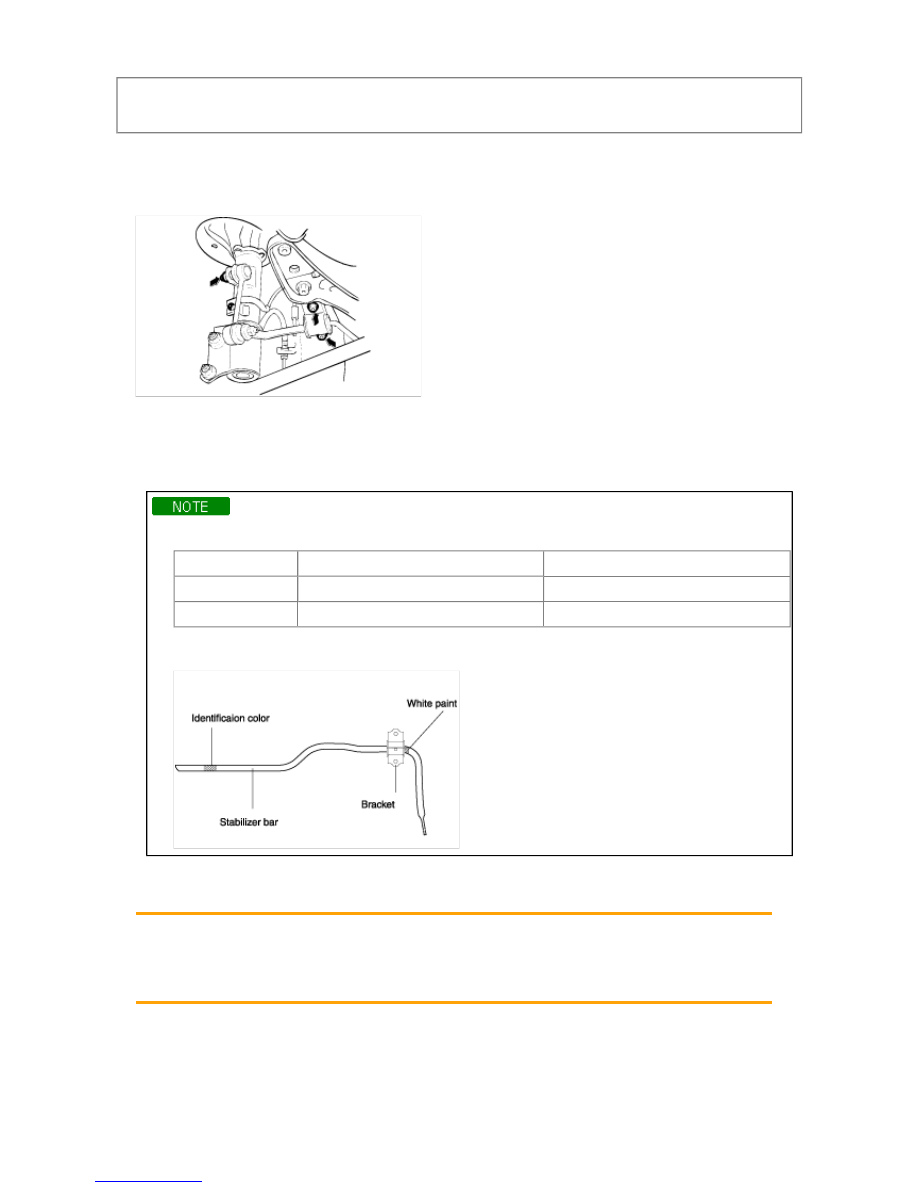

REMOVAL

1. Remove the stabilizer bar link from the rear strut assembly.

2. Remove the rear stabilizer bar mounting brackets.



3. Remove the stabilizer bar.

INSTALLATION

1. Install the bushing on the stabilizer bar.

1) When installing the stabilizer bar, follow the identification color (ID color) as below.



Model

ID color

Outer diameter

GL/GLS

Yellow

16.8mm (0.66 in.)

Sports/Top

Green

17.8mm (0.70 in.)

2) After matching the bushing in the inside of the white painted part on the stabilizer bar, install the them.



2. Install the bracket on the bushing.

3. Tighten the components below to the specified torque as follows.

Rear stabilizer bar mounting bracket :
17~26 Nm (170~260 kgf·cm, 13~19 lbf·ft)
Rear stabilizer bar link mounting :
35~45 Nm (350~450 kgf·cm, 26~33 lbf·ft)





INSPECTION

1. If there is a crack in the dust cover, replace it and add grease.

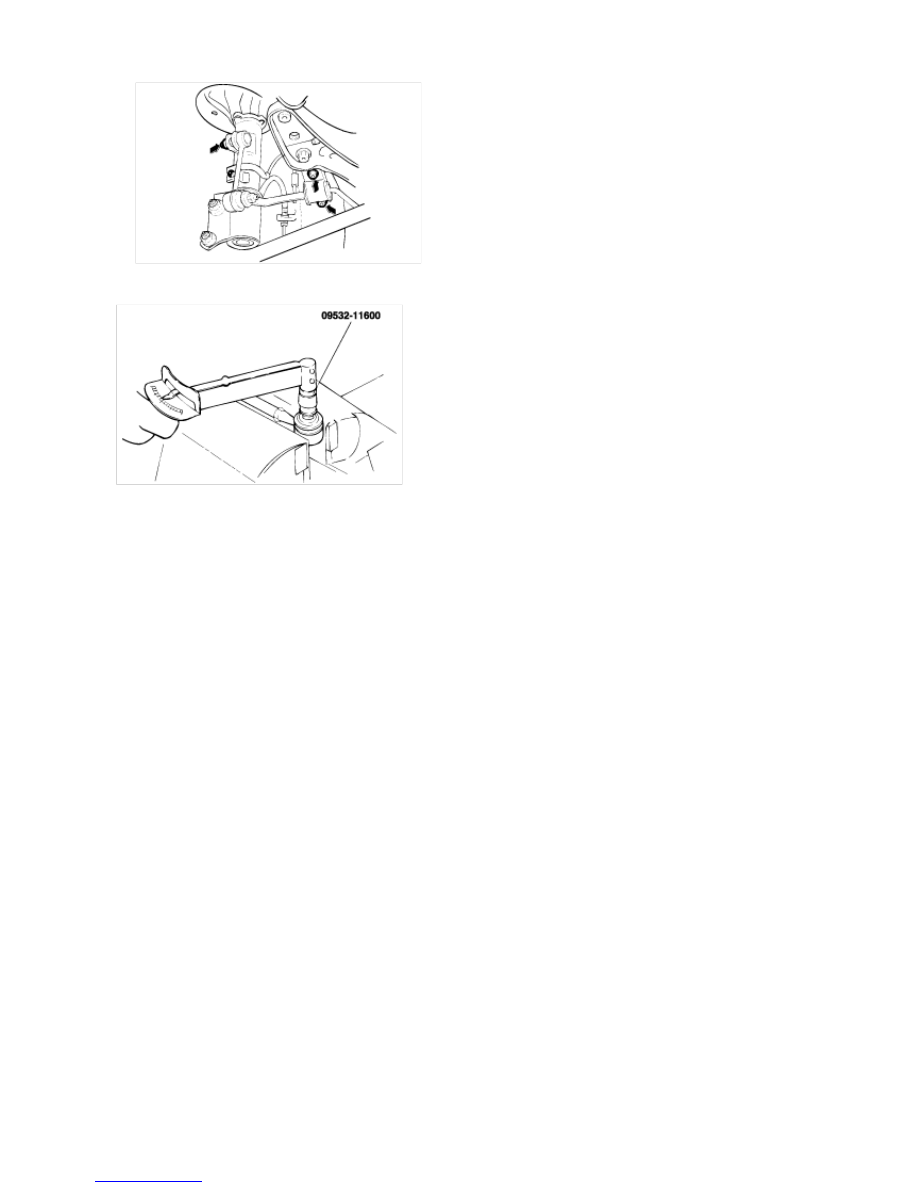

2. Shake the stabilizer link ball joint stud several times.

3. If the rotating torque is above the upper limit of the standard value, replace the stabilizer link.

4. If the rotating torque is below the lower limit of the standard value, the ball joint may be reused unless it has

drag and excessive play.

There are two matching ways about the wheel & tire and front suspension on this vehicle. It follows,



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Tires/Wheels > Description and
Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Tires/Wheels > Description
and Operation

DESCRIPTION

• Standard equipment with 2.0L/2.7L engines :

Normal (Soft) suspension and 16

″

wheel & tire

• Optional equipment with 2.0L/2.7L engines :

Sports (Hard) suspension and 17

″

wheel & tire

• The front suspension identification mark can be seen when the front wheel & tire is removed.

• The following degeneration in vehicle performance may occur when installing the 17

″

tires to the 2.0L

vehicle models equipped with the normal front suspension.
The handling may be inferior to the vehicles with 16

″

tires. However installing 17

″

tires to the vehicles with

hard suspensions does not affect the driving performance.
The 17

″

tire is for summer season.

Therefore, its performance in snow is inferior to the 16

″

tire for all seasons.

The 17

″

 tire is directional

An unexpected noise and vibration may occur if tires are not installed correctly according to the rotational
direction.
The snow chain with the thickness lower than 10mm is recommended to use on vehicles with 17

″

tires.
