Hyundai Getz.
Воздушный фильтр двигателей 1,1 и 1,3 л

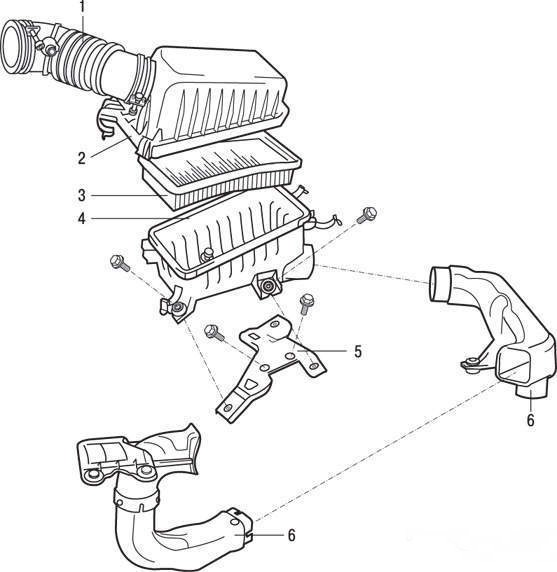

Рисунок
2.163. Воздушный фильтр и патрубки системы
впуска: 1 – подводящий патрубок; 2 – крышка
корпуса воздушного фильтра; 3 – фильтрующий
элемент; 4 – корпус воздушного фильтра; 5 –
кронштейн крепления корпуса воздушного фильтра;
6 – составной воздухозаборный патрубок |
|
|
Отсоедините воздухозаборный патрубок от корпуса воздушного
фильтра. |
Отсоедините от корпуса воздушного фильтра подводящий патрубок
впускной системы. |
Снимите крышку корпуса воздушного фильтра и выньте фильтрующий
элемент. |

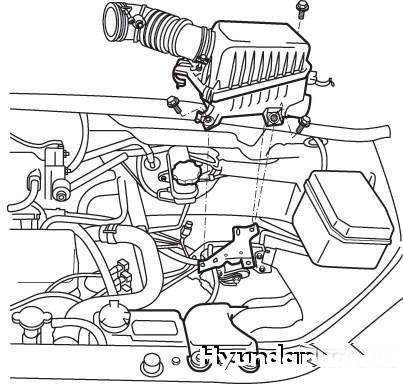

Рисунок
2.164. Снятие корпуса воздушного фильтра
двигателя рабочим объемом 1,1 л |
|
|

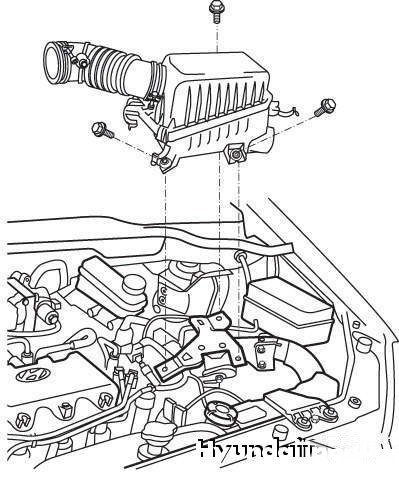

Рисунок
2.165. Снятие корпуса воздушного фильтра
двигателя рабочим объемом 1,3 л |
|
|
Проверка технического состояния |
Проверьте корпус, крышку и фильтрующий элемент на отсутствие
коробления, коррозии или повреждений. |
Проверьте воздухозаборный патрубок на отсутствие повреждений. |
Проверьте, не погнут и не поврежден ли глушитель шума впуска. |

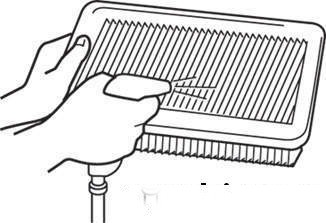

Рисунок
2.166. Удаление пыли и других загрязнений
продувкой верхней поверхности фильтрующего
элемента сжатым воздухом |
|
|
Проверьте фильтрующий элемент на снижение пропускной
способности, загрязнение или повреждение. При незначительном
загрязнении можно удалить пыль и другие загрязнения продувкой
сжатым воздухом от верхней поверхности элемента (рисунок
2.166). |
Проверьте корпус воздушного фильтра на засорение, загрязнение
или наличие повреждений. |
Установка воздушного фильтра проводится в порядке, обратном
снятию. |

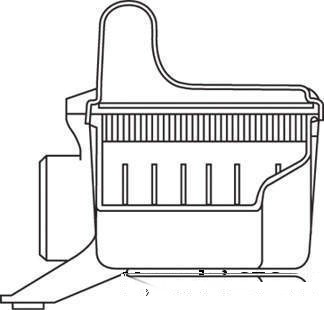

Рисунок
2.167. Воздушный фильтр в сборе |
|
|
