Hyundai Getz. Система питания двигателя



система питания

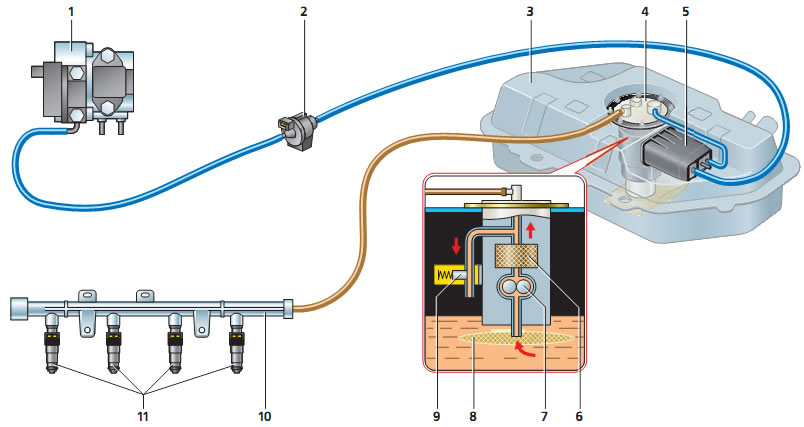

Схема системы питания двигателя: 1 — дроссельный узел; 2 — электромагнитный клапан продувки адсорбера; 3 — топливный бак; 4 — топливный модуль; 5 — адсорбер; 6 — топливный фильтр; 7 — топливный насос; 8 — сетчатый фильтр; 9 — регуляор давления; 10 — топливная рампа; 11 — форсунки







Система впуска
Система питания состоит из воздушного фильтра, топливного бака, топливного насоса, топливопроводов и топливной рампы с форсунками. Кроме того, в систему питания двигателей входят датчики, топливный фильтр и дроссельный патрубок с регулятором давления топлива. Топливный насос электрический, погружного типа установлен в топливном баке и объединен с датчиком указателя уровня топлива.
