Hyundai Getz. Топливный насос






Выключите  зажигание.
Проверьте  работу топливного насоса, подав напряжение аккумуляторной батареи на выводы разъема электродвигателя насоса.


        ПРИМЕЧАНИЕ
Топливный насос установлен в топливном баке, поэтому шум от него слышен только при снятой пробке наливной горловины бака.

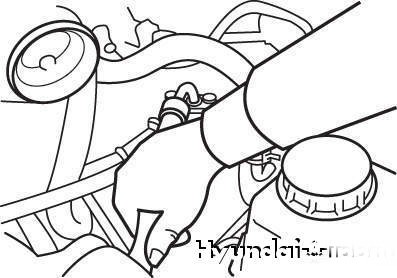

 Рисунок 2.188. Проверка наличия давления в подводящем топливном шланге




Сжав рукой подводящий топливный шланг, убедитесь, что он находится под давлением. (рисунок 2.188).
Проверьте давление топлива.

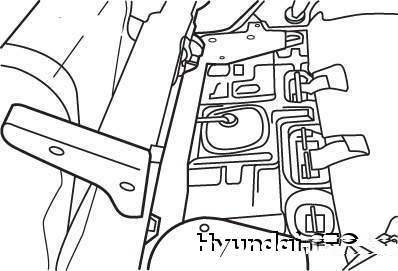

 Рисунок 2.189. Лючок для доступа к топливному насосу из салона автомобиля (заднее сиденье сложено)




Сложите  спинку заднего сиденья,  затем откиньте  вперед сложенное заднее сиденье (рисунок 2.189).

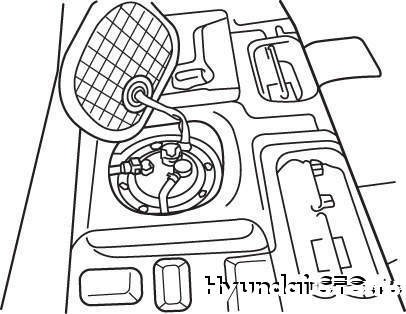

 Рисунок 2.190. Лючок для доступа к топливному насосу (открыт)




Отверткой откройте  крышку лючка топливного насоса в днище автомобиля под задним сиденьем (рисунок 2.190).
Для сброса давления в топливных трубопроводах и шлангах пустите  двигатель при отключенном топливном насосе и подождите, когда двигатель остановится.
Отсоедините провод от отрицательной клеммы («–») аккумуляторной батареи и соедините контактный разъем топливного насоса.


        ПРИМЕЧАНИЕ
Прежде чем отсоединять трубопровод и шланг подачи топлива, необходимо сбросить  давление топлива, чтобы исключить его выброс.

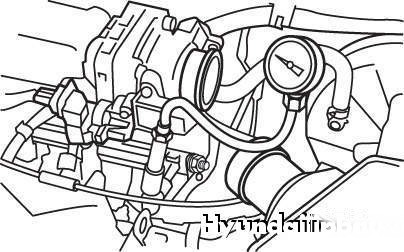

 Рисунок 2.191. Подключение манометра для измерения давления топлива в системе




Присоедините контрольный манометр (рисунок 2.191) к топливному фильтру с помощью переходника (номер по каталогу запасных частей и приспособлений 09353-24000, 09353-24100, 09353-38000). Надежно затяните штуцер крепления переходника манометра.
Присоедините  провод к отрицательной клемме («–») аккумуляторной батареи.
Включите топливный насос, подав напряжение аккумуляторной батареи  на  выводы  контактного разъема насоса.
После создания давления топлива убедитесь в отсутствии утечек топлива через контрольный манометр и его соединения.
Пустите двигатель и оставьте его работать на холостом ходу.
Проверьте давление подачи топлива.
Номинальное значение 350 кПа (3,5 кгс/см2).
Если давление подачи топлива  не соответствует норме, определите причину и устраните неисправность, как указано ниже.
Остановите  двигатель и проследите за давлением топлива по контрольному манометру: давление должно держаться примерно в течение 5 мин. Если давление падает, определите скорость падения. Определите и устраните причину падения давления.
Сбросьте давление в топливопроводе.
Отсоедините шланг и контрольный манометр.


ПРЕДУПРЕЖДЕНИЕ
При отсоединении шланга накройте штуцер тряпкой, чтобы исключить выброс топлива, так как топливопровод находится под остаточным давлением.


Замените уплотнительное кольцо штуцера шланга.
Присоедините  топливный шланг к патрубку топливного насоса и затяните штуцер.
Убедитесь  в отсутствии утечек топлива.


Замена топливного фильтра  и топливного насоса
Сбросьте  давление в топливных трубопроводах и шлангах, выполнив следующее.
Снимите подушку заднего сиденья  и разъедините контактный разъем топливного насоса.
Пустите  двигатель, подождите, когда он остановится, выключите  зажигание.

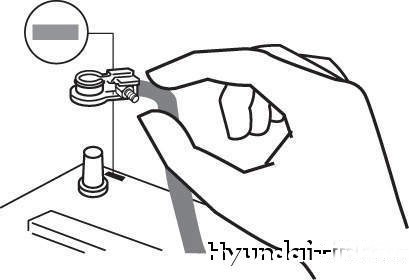

 Рисунок 2.192. Отсоединение провода от отрицательной клеммы аккумуляторной батареи




Отсоедините провод от отрицательной клеммы («–») аккумуляторной батареи (рисунок 2.192).
Подключите контактный разъем топливного насоса.
Отверните болты с ушком, удерживая от проворачивания гайки крепления топливного фильтра.


ПРЕДУПРЕЖДЕНИЕ
Накройте топливный фильтр салфеткой для предотвращения вытекания оставшегося в нем топлива.


Отверните болты крепления топливного фильтра и выньте фильтр из хомута крепления.
После замены топливного фильтра убедитесь  в отсутствии утечек топлива.

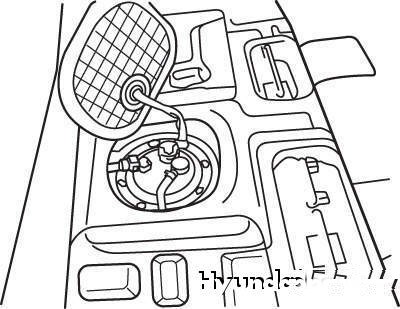

 Рисунок 2.193. Лючок для доступа к топливному насосу (открыт)




Отверткой откройте  крышку лючка топливного насоса в днище автомобиля под задним сиденьем (рисунок 2.193).


Замена ограничителя перелива  (двухпозиционного клапана)

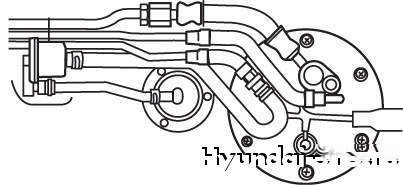

 Рисунок 2.194. Ограничитель перелива (двухпозиционный клапан)




Отсоедините шланг отвода паров топлива (рисунок 2.194), затем снимите ограничитель перелива.


 Рисунок 2.195. Установочное положение ограничителя перелива




Присоедините  ограничитель перелива к топливопроводам в правильном положении (рисунок 2.195).
