Removal

Installation

24-193

Front Impact Sensor Replacement

A

C

B

C

B

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Disconnect the driver’s airbag 4P connector (see

step 2 on page 24-25), the front passenger’s airbag
4P connector (see step 3 on page 24-25), and both
seat belt tensioner 4P connectors (see step 6 on
page 24-26).

3. Remove the front bumper (see page 20-132).

4. Remove the front inner fender (see page 20-178).

5. Disconnect the left engine compartment wire

harness or right engine compartment wire harness
2P connector (A), and using a TORX T30 bit,
remove the two TORX bolts (B), then remove the
front impact sensor (C).

1. Install the new front impact sensor with TORX bolts

(A), then connect the left engine compartment wire
harness or right engine compartment wire harness
2P connector (B) to the front impact sensor (C).

2. Reconnect the driver’s airbag 4P connector

(see page 24-25), the front passenger’s airbag 4P
connector (see page 24-25), and both seat belt
tensioner 4P connectors (see page 24-26).

3. Reconnect the negative cable to the battery.

4. Install all removed parts.

5. After installing the front impact sensor, confirm

proper system operation: Turn the ignition switch
ON (II); the SRS indicator should come on for about
6 seconds and then go off.

０１

０２

ＳＪＣ８Ａ００Ｈ４６４０００５１４６１ＫＢＡＴ００

Removal

Installation

24-194

SRS

Roll Rate Sensor Replacement

A

C

B

C

B

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Remove the front passenger’s seat (see page 20-97).

3. Disconnect the floor wire harness 2P connector (A)

from the roll rate sensor.

4. Using a TORX T30 bit, remove the TORX bolt (B),

then remove the roll rate sensor (C).

1. Install the new roll rate sensor with a TORX bolt (A),

then connect the floor wire harness 2P connector
(B) to the roll rate sensor (C).

2. Reconnect the negative cable to the battery.

3. Install all removed parts.

4. After installing the roll rate sensor, confirm proper

system operation: Turn the ignition switch ON (II);
the SRS indicator should come on for about
6 seconds and then go off.

０１

０２

ＳＪＣ８Ａ０ＢＨ４６４０００５３７２７ＫＢＡＴ００

Removal

Installation

24-195

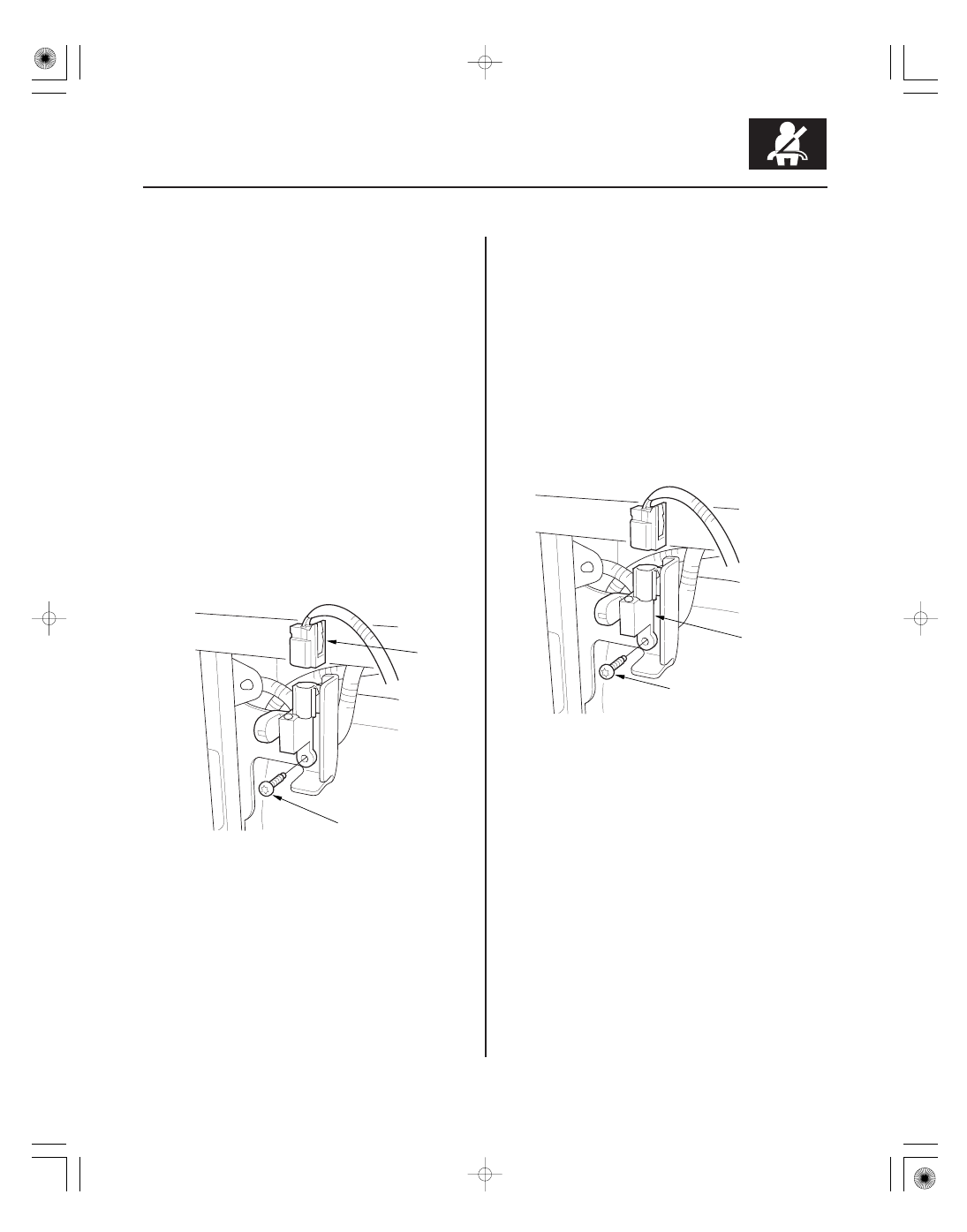

Driver’s Seat Position Sensor Replacement

A

B

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

NOTE:

• Removal of the driver’s seat position sensor must be

performed according to the precautions/procedures
described at the beginning of the SRS section
(see page 24-17).

• Do not turn the ignition switch ON (II), and do not

connect the battery cable while removing the driver’s
seat position sensor.

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Disconnect the driver’s airbag 4P connector (see

step 2 on page 24-25).

3. Remove the driver’s seat assembly (see page

20-97).

4. Disconnect the driver’s seat wire harness (with 8-

way power seat) or seat position sensor harness
(without 8-way power seat) 2P connector (A) from
the driver’s seat position sensor.

5. Using a TORX T30 bit, remove the TORX bolt (B),

then remove the driver’s seat position sensor.

NOTE:

• Be sure to install the harness wires so they are not

pinched or interfering with other parts.

• Do not turn the ignition switch ON (II), and do not

connect the battery cable while installing the driver’s
seat position sensor.

• After installing the driver’s seat position sensor,

make sure it is clean. Keep it away from dust.

1. Install the new driver’s seat position sensor with a

TORX bolt (A), then connect the driver’s seat wire
harness (with 8-way power seat) or seat position
sensor harness (without 8-way power seat) 2P
connector to the driver’s seat position sensor (B).

2. Install the driver’s seat assembly (see page 20-97).

3. Reconnect the negative cable to the battery.

4. Check the operation of the driver’s seat position

sensor with the HDS (see page 24-27).

０１

ＳＪＣ８Ａ０ＢＨ４６４０００１２８２０ＦＥＡＴ００

’07-08 Models

24-196

SRS

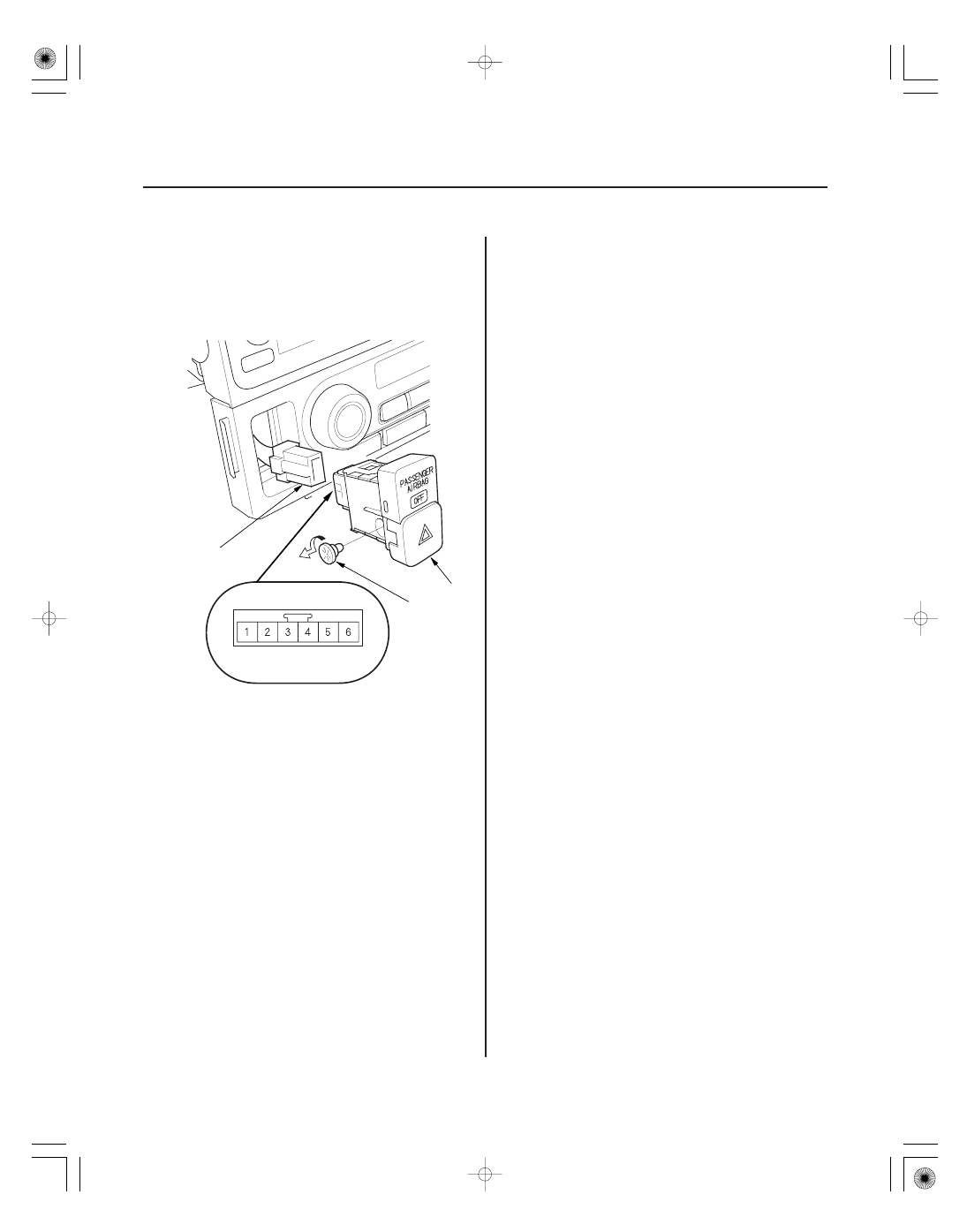

Passenger’s Airbag Cutoff Indicator Illumination Bulb Test

A

B

C

1.

2. Push out the passenger’s airbag cutoff indicator (A)

from behind the audio unit.

3. Disconnect the 6P connector (B) from the

passenger’s airbag cutoff indicator.

4. Check for continuity between the No. 3 and No. 4

terminals of the indicator. If there is no continuity,
replace the bulb (C).

5. Install the parts in the reverse order of removal.

Remove the audio unit (see page 23-57).
