Removal

24-185

Cable Reel Replacement

A

B

A

B

C

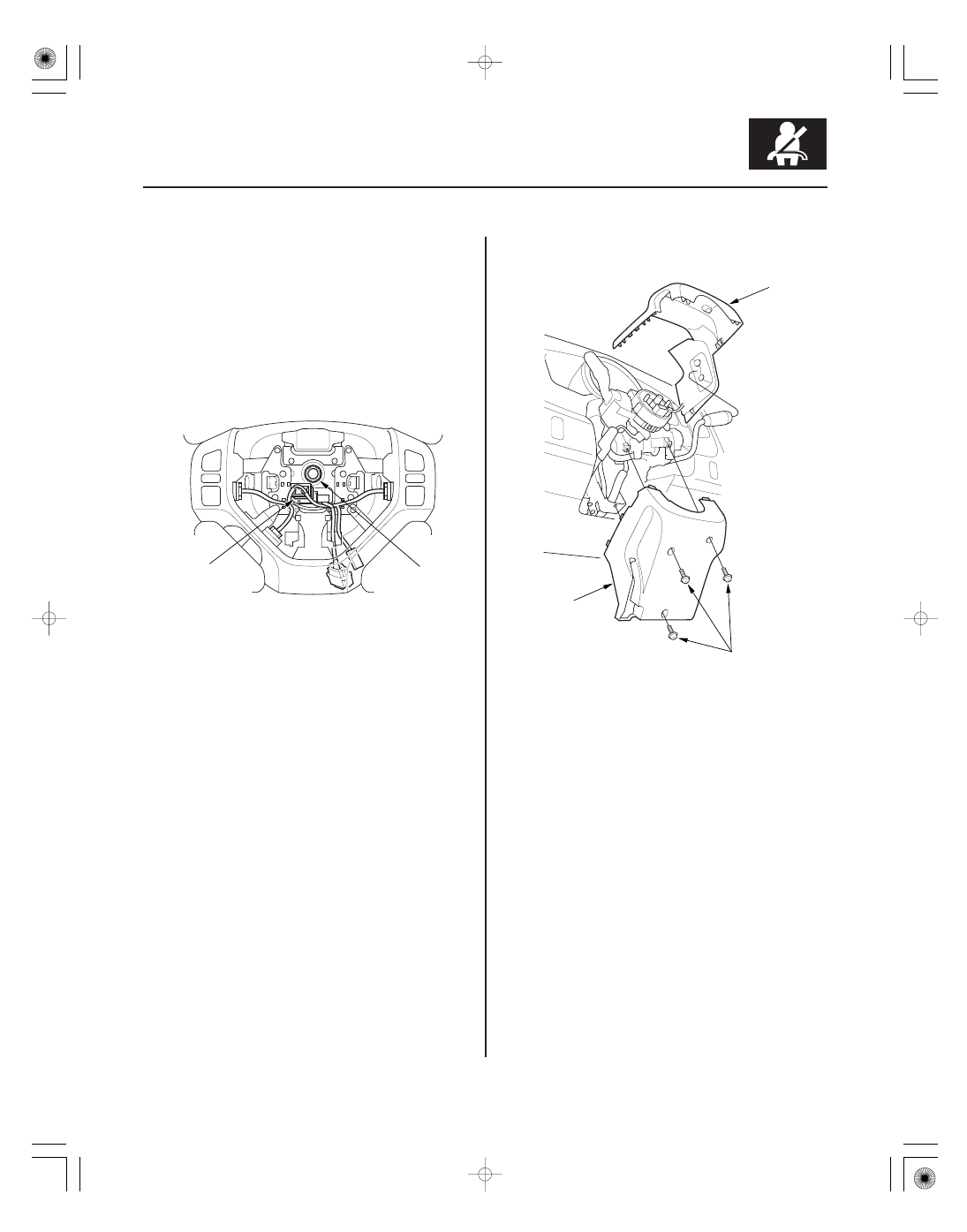

1. Make sure the wheels are aligned straight ahead.

2. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

3. Remove the driver’s airbag (see page 24-174).

4. Disconnect the connector (A) from the cable reel,

then remove the steering wheel nut (B).

5. Align the front wheels straight ahead, then remove

the steering wheel with a steering wheel puller (see
step 5 on page 17-21). Do not tap on the steering
wheel or the steering column shaft when removing
the steering wheel.

6. Remove the column cover screws (A), then remove

the column covers (B, C).

(cont’d)

０３

０４

０５

０６

Installation

24-186

SRS

Cable Reel Replacement (cont’d)

A

B

C

D

A

B

C

A

B

D

C

B

A

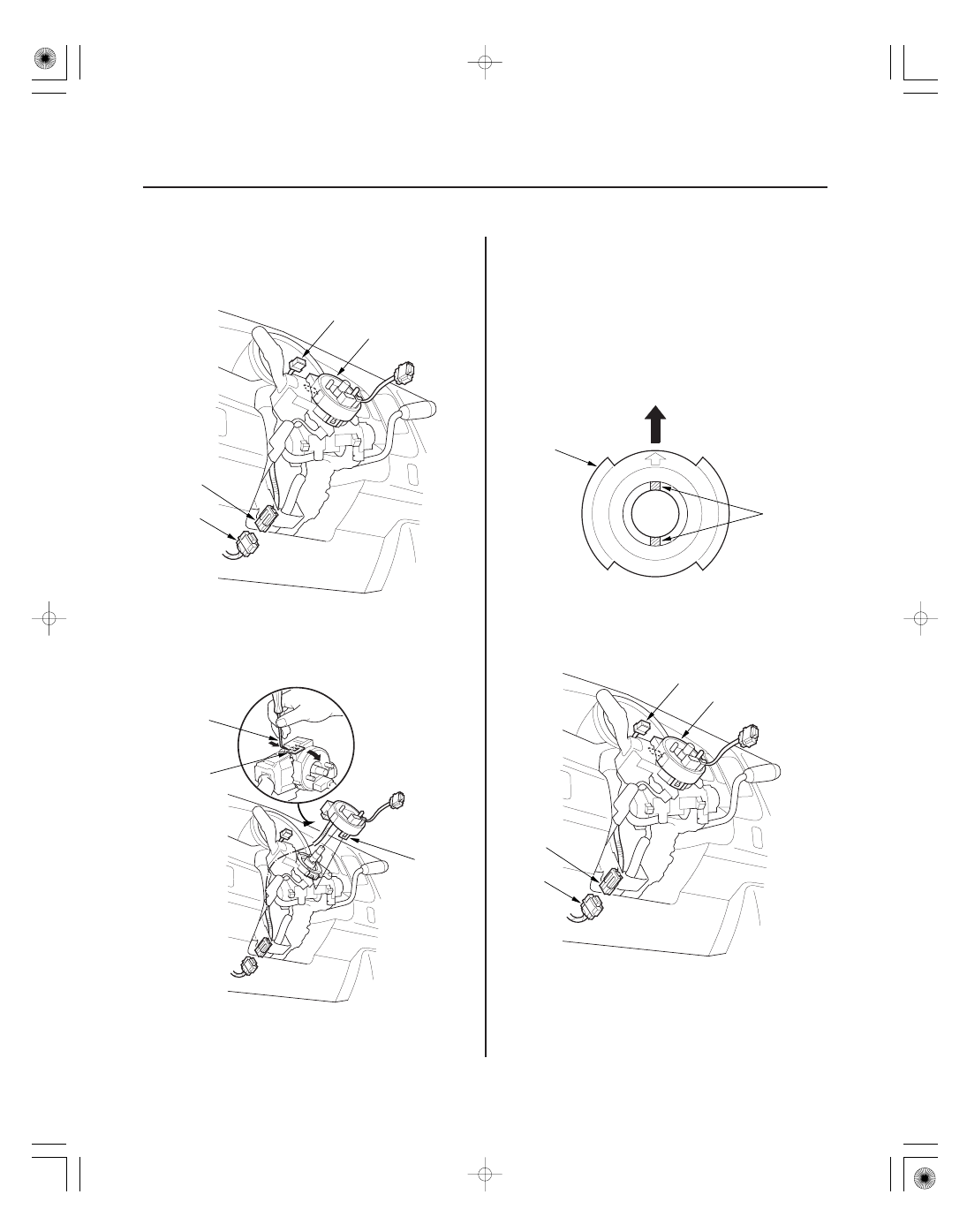

7. Disconnect the dashboard wire harness 4P

connector (A) from the cable reel 4P connector (B),
then disconnect the dashboard wire harness 13P
connector (C) from the cable reel (D).

8. Release the lock tab (A) under the cable reel

connector with a 90 ° hook shaped tool (B). Slide
the tool below the cable reel connector just above
the lock tab. Release the lower lock tab (C), and
slide the cable reel off the column.

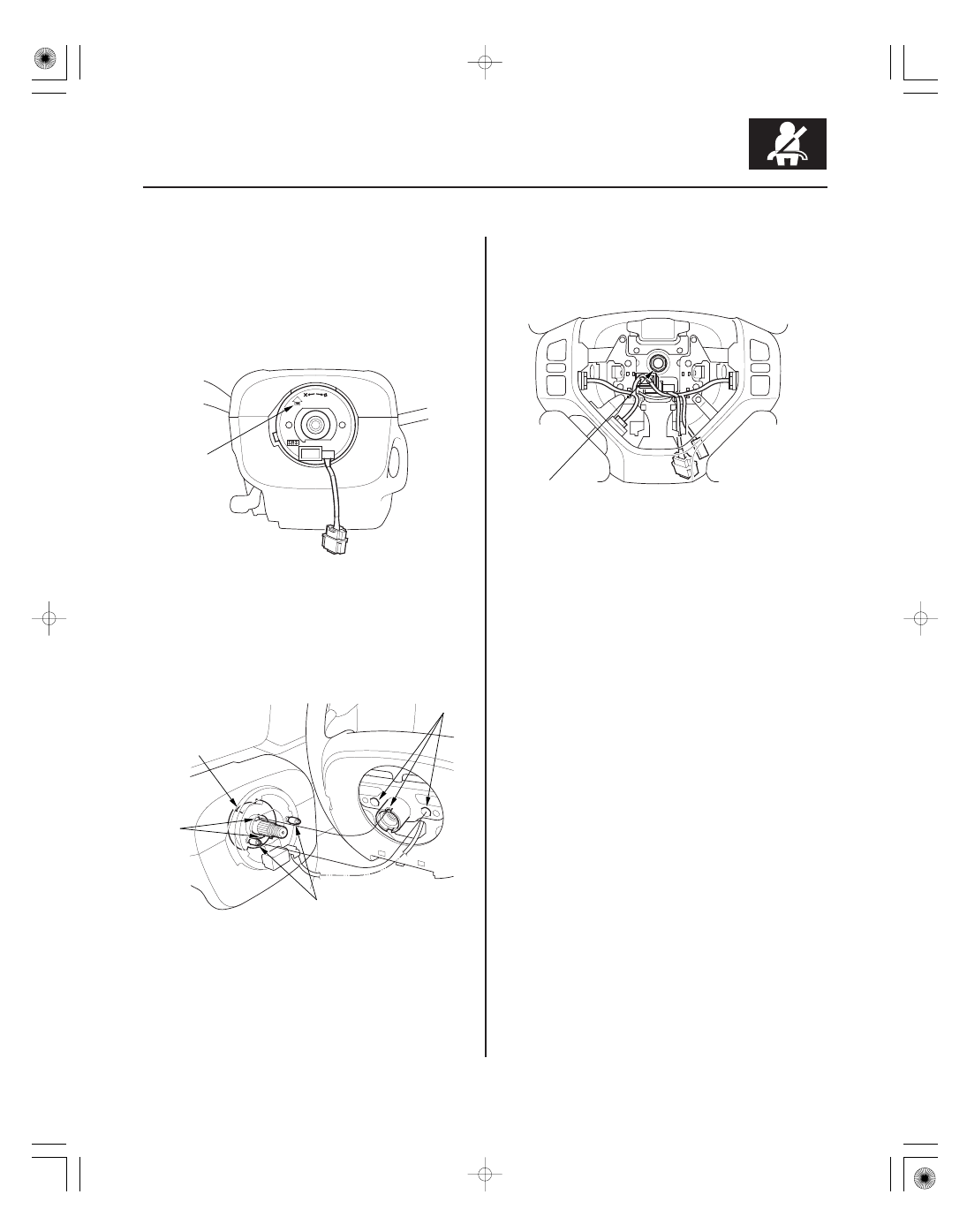

1. Before installing the steering wheel, align the front

wheels straight ahead.

2. Disconnect the negative cable from the battery, and

wait at least 3 minutes before beginning work.

3. Set the cancel sleeve (A) so that the projections (B)

are aligned vertically.

4. Carefully install the cable reel (A) on the steering

column shaft. Then connect the 13P connector (B)
to the cable reel, and connect the 4P connector (C)
to the dashboard wire harness 4P connector (D).

０７

０８

０９

24-187

A

A

B

C

D

A
49 N·m
(5.0 kgf·m, 36 lbf·ft)

5. Install the steering column covers.

6. If necessary, center the cable reel. (New

replacement cable reels come centered.) Do this by
first rotating the cable reel clockwise until it stops.
Then rotate it counterclockwise (three full turns)
until the arrow mark (A) on the cable reel label
points straight up.

7. Position the two tabs (A) of the turn signal

canceling sleeve (B) as shown, and install the
steering wheel on to the steering column shaft,
making sure the steering wheel hub (C) engages
the pins (D) of the cable reel and tabs of the
canceling sleeve. Do not tap on the steering wheel
or steering column shaft when installing the
steering wheel.

8. Align the projections on the cable reel with the

holes on the steering wheel, and install the steering
wheel with a new steering wheel nut (A), then
reconnect the connector.

9. Install the driver’s airbag (see page 24-174).

10. Reconnect the negative cable to the battery.

11. After installing the cable reel, confirm proper

system operation:

• Turn the ignition switch ON (II); the SRS indicator

should come on for about 6 seconds and then go
off.

• After the SRS indicator has turned off, turn the

steering wheel fully left and right to confirm the
indicator does not come on.

• Make sure the steering wheel switches work

properly.

• Make sure the steering wheel is centered.
• Make sure the horn and turn signal switches

work properly.

＊０１

０２

ＳＪＣ８Ａ００Ｈ４６４０００５６８０１ＫＢＡＴ００

Removal

Installation

24-188

SRS

SRS Unit Replacement

D

C

B

A

A

C

B
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

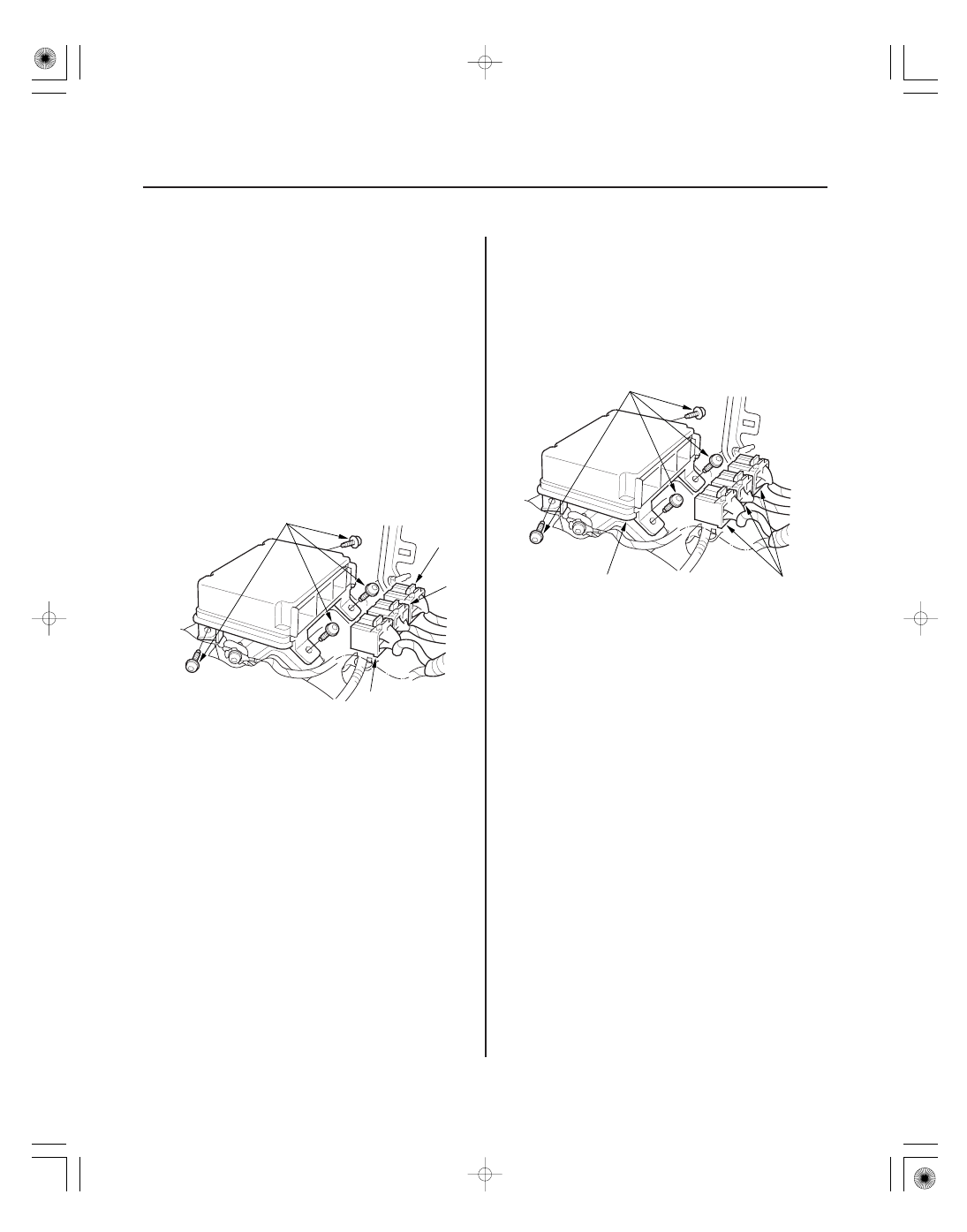

NOTE: If you are disconnecting only SRS unit connector
A, skip step 2.

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Disconnect both seat belt tensioner connectors (see

step 6 on page 24-26).

3. Remove the driver’s and passenger’s console side

trim (see step 1 on page 20-84).

4. Disconnect SRS unit connector A (28P), SRS unit

connector B (28P), SRS unit connector C (28P), and
remove the TORX bolts (D), then pull out the SRS
unit.

1. Install the new SRS unit (A) with TORX bolts (B),

then connect the connectors (C) to the SRS unit;
push them into position until they click.

NOTE: Be sure the SRS unit is sitting squarely
against its bracket before torquing the TORX bolts.

2. Reconnect both seat belt tensioner connectors (see

step 6 on page 24-26).

3. Reconnect the negative cable to the battery.

4. Install all removed parts.

5. Calibrate the ODS unit (see page 24-31).

6. Do the ODS unit operation check (see page 24-32).

7. After installing the SRS unit, confirm proper system

operation: Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.
