Wipers/Washers

Washer Motor Test

Washer Fluid Level Switch Test

A

B

A

B

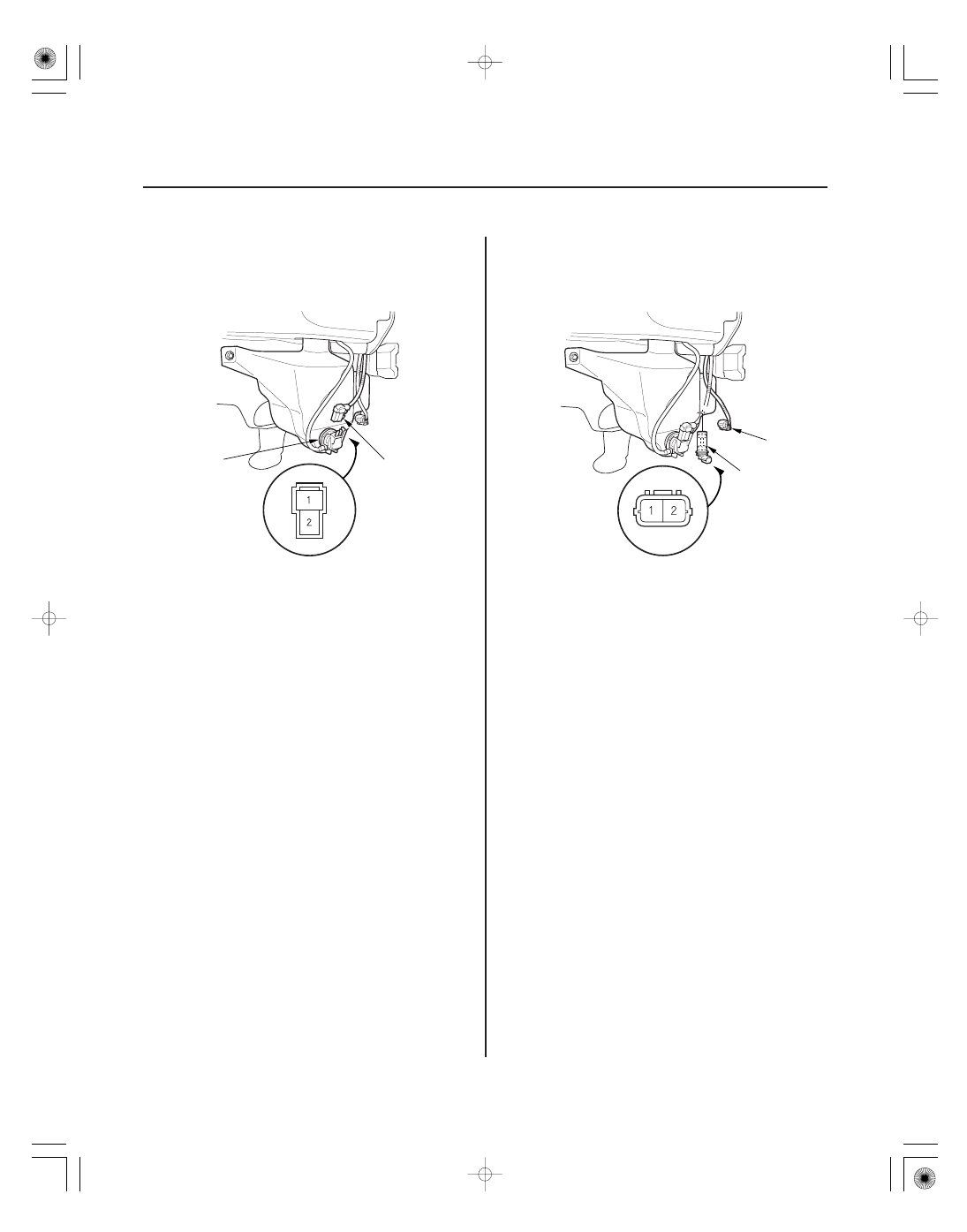

1. Remove the right inner fender (see page 20-178).

2. Disconnect the 2P connector (A) from the washer

motor (B).

3. Test the motor by connecting battery power to the

No. 1 terminal and ground the No. 2 terminal of the
washer motor. The motor should run.

• If the motor does not run or fails to run smoothly,

replace it.

• If the motor runs smoothly, but little or no

washer fluid is pumped, check for a disconnected
or blocked washer hose, or a clogged washer
motor outlet.

1. Remove the right inner fender (see page 20-178).

2. Disconnect the 2P connector (A) from the washer

fluid level switch (B).

3. Remove the washer fluid level switch from the

washer reservoir.

NOTE: Fluid may flow out of the opening.

4. Check for continuity between the No. 1 and No. 2

terminals in each float position.

• There should be continuity when the float is

down.

• There should be no continuity when the float is

up.

5. If the continuity is not as specified, replace the

switch.

Terminal side of
male terminals

０１

０２

０３

ＳＪＣ８Ａ００Ｊ５４３０００６５７２１ＫＢＡＴ００

22-237

Wiper Motor Replacement

A
29.5 N·m
(2.9 kgf·m,
20.9 lbf·ft)

A

B

C

B

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

C

B
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

31 N·m
(3.1 kgf·m, 22.8 lbf·ft)

B

8 N·m
(0.8 kgf·m, 6.0 lbf·ft)

C

A

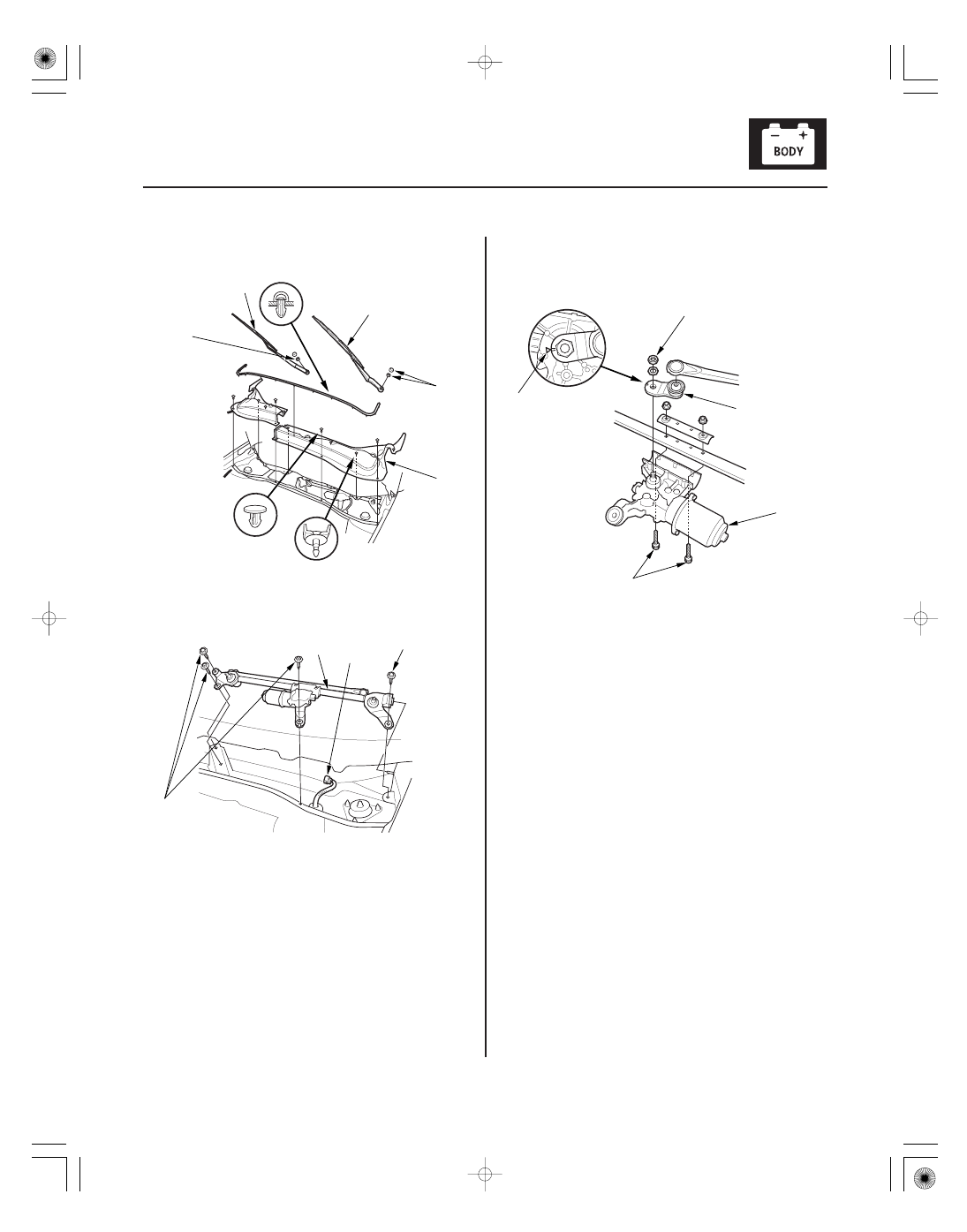

1. Open the hood. Remove the caps, nuts (A), and the

windshield wiper arms (B).

2. Remove the cowl covers (C).

3. Disconnect the 5P connector (A) from the wiper

motor.

4. Remove the four bolts (B) and wiper linkage

assembly (C).

5. Scribe a mark (A) across the link and windshield

wiper linkage to show the original adjustment.
Separate the windshield wiper linkage (B) from the
wiper motor (C).

6. Install in the reverse order of removal, and note

these items:

• Apply multipurpose grease to the moving parts.
• Before reinstalling the wiper arms, turn the wiper

switch ON, then OFF to return the wiper shafts to
the park position.

• If necessary, replace any damaged clips.
• Check the wiper motor operation.

０１

０２

ＳＪＣ８Ａ００Ｊ５４３０００６５００１ＫＢＡＴ００

22-238

Wipers/Washers

Washer Reservoir Replacement

A

D

B

C

A

B

A
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

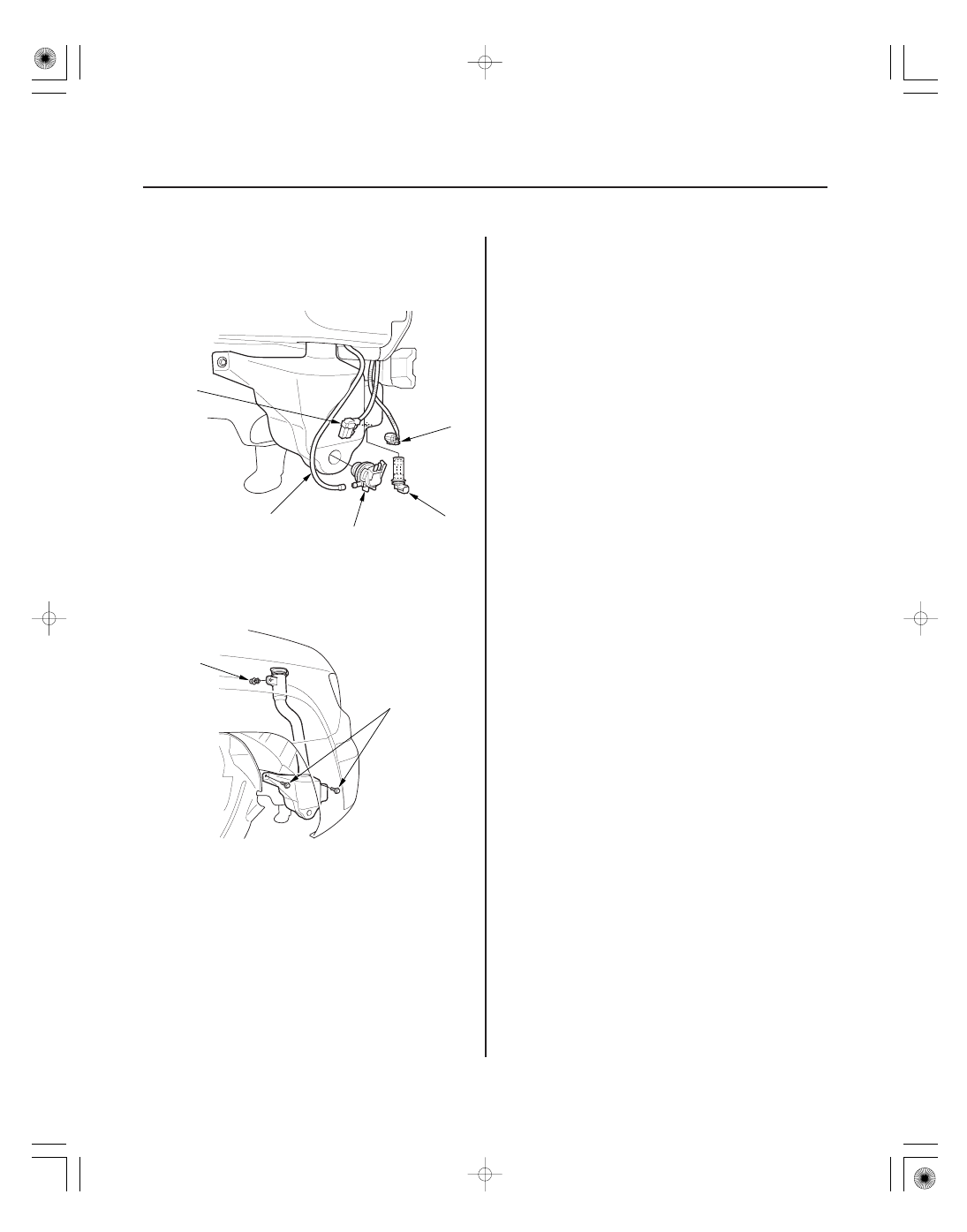

1. Remove the right inner fender (see page 20-178).

2. Disconnect the 2P connectors (A) from the washer

motor (B) and the washer fluid level switch (C).

3. Disconnect the windshield washer tube (D).

4. Remove the bolts (A) and the clip (B), then remove

the washer reservoir.

5. Install in the reverse order of removal.

０１

０２

ＳＪＣ８Ａ００Ｊ５４３０００６５７０４ＫＢＡＴ００

22-239

Wiper Blade Replacement

A

B

C

A

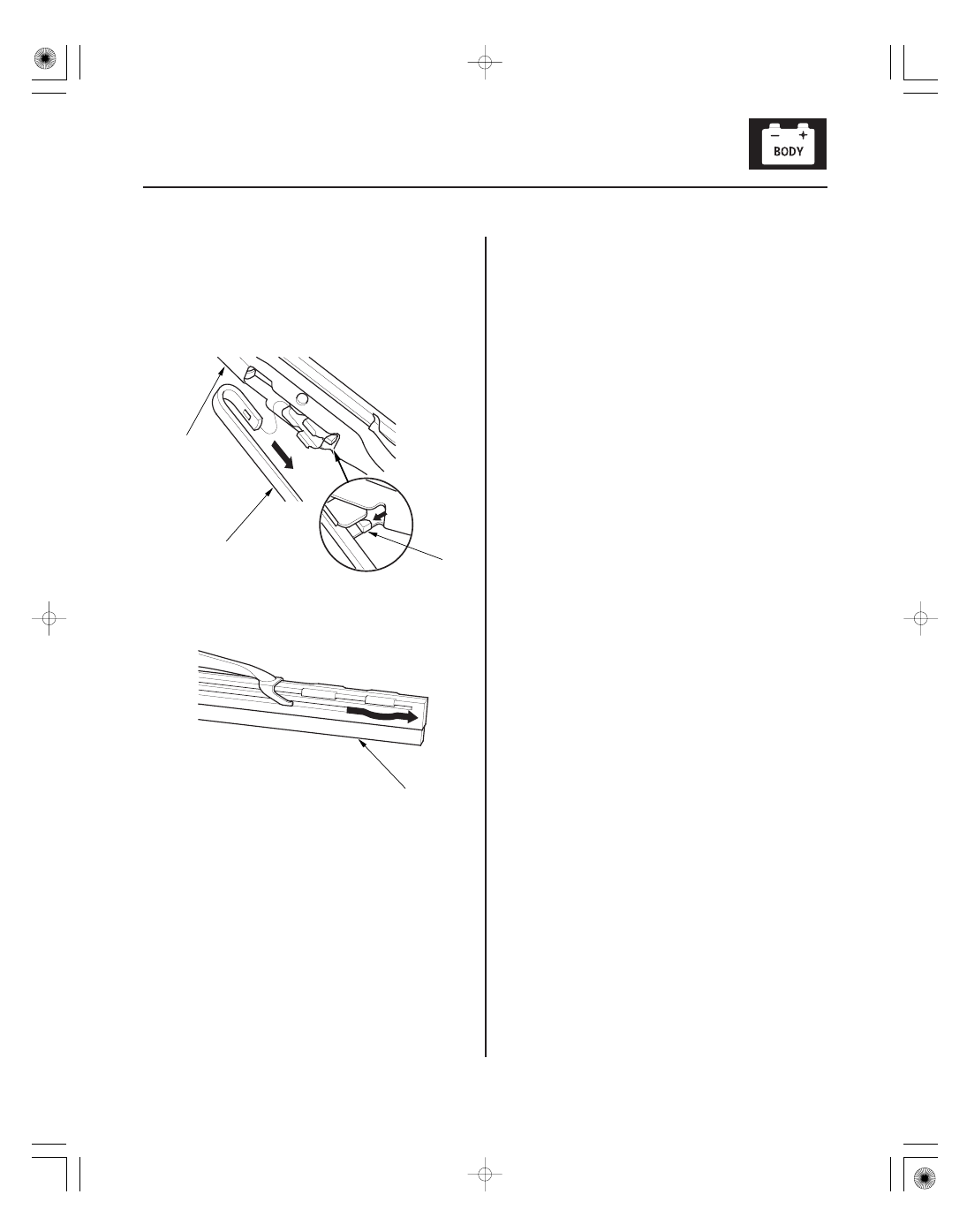

1. Lift the windshield wiper arm off the windshield,

raising the driver’s side first, then the passenger’s
side.

2. Press and hold the tab (A) and slide the wiper blade

(B) toward the tab until it releases from the wiper
arm (C).

3. Slide out the old rubber (A).

4. Install a new rubber in the reverse order of removal.

5. Install the wiper blades onto the windshield wiper

arms in the reverse order of removal.

6. Test by turning on the wipers. If the blades slip,

turn off the wipers and seat the attachments more
firmly.
