Honda Ridgeline. Manual - part 351

０２

０３

20-42

Glass

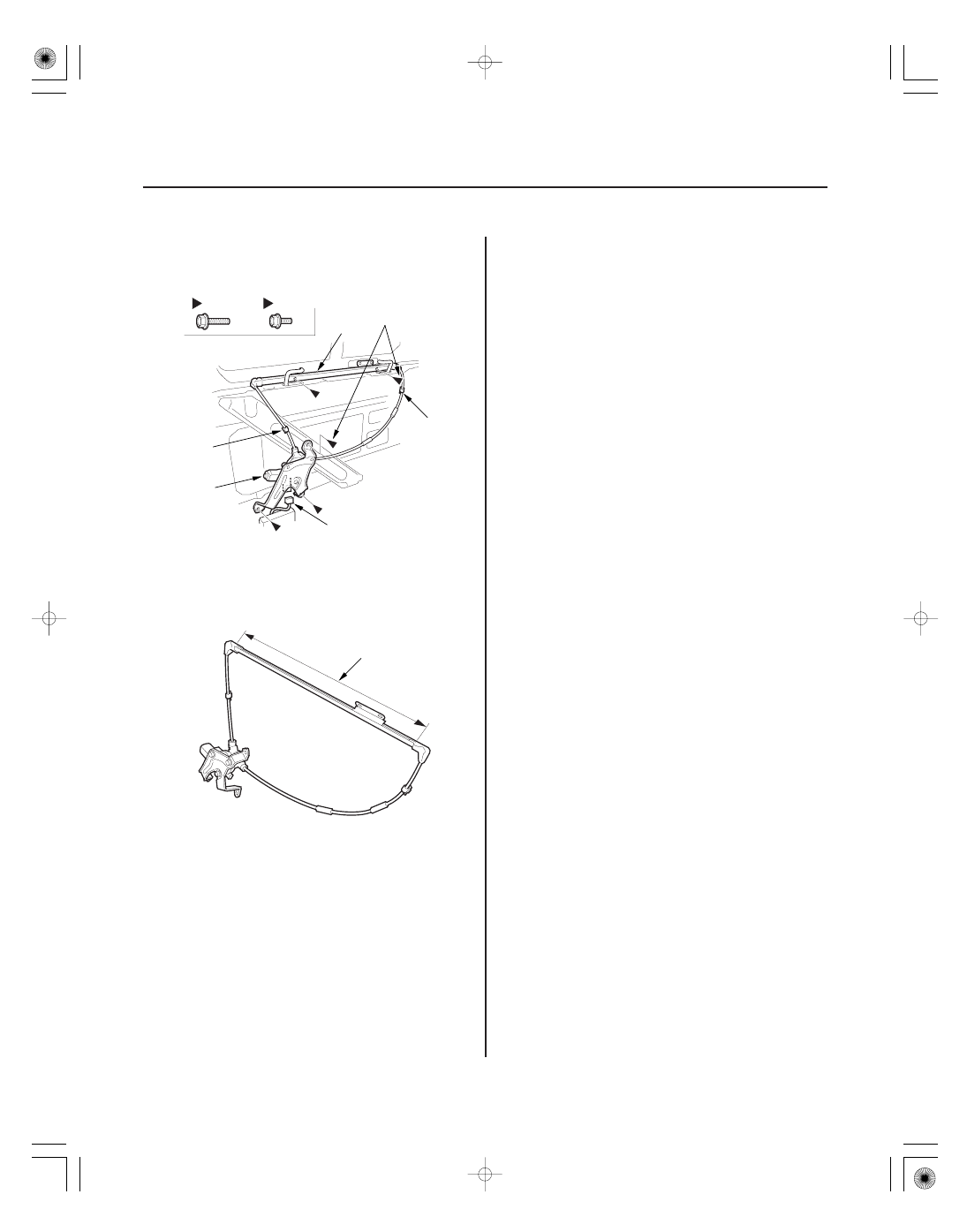

Rear Window Middle Glass Regulator Replacement (cont’d)

Fastener Locations

: Bolt, 2

C

: Bolt, 3

D

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

B

C

D

E

C

D

D

F

E

A

3. Disconnect the connector (A) from the regulator

motor (B).

4. Remove the bolts (C, D), and detach the cable clips

(E), then remove the regulator (F) and motor.

5. Apply multipurpose grease to the sliding surfaces

of the regulator (A) where shown.

6. Install the regulator in the reverse order of removal,

and note these items:

• Slide the glass right and left to see if it moves

freely without binding.

• Make sure the connector is plugged in properly.

０１

０２

０３

ＳＪＣ８Ａ００Ｊ５４４０００５０４７３ＫＢＡＴ００

20-43

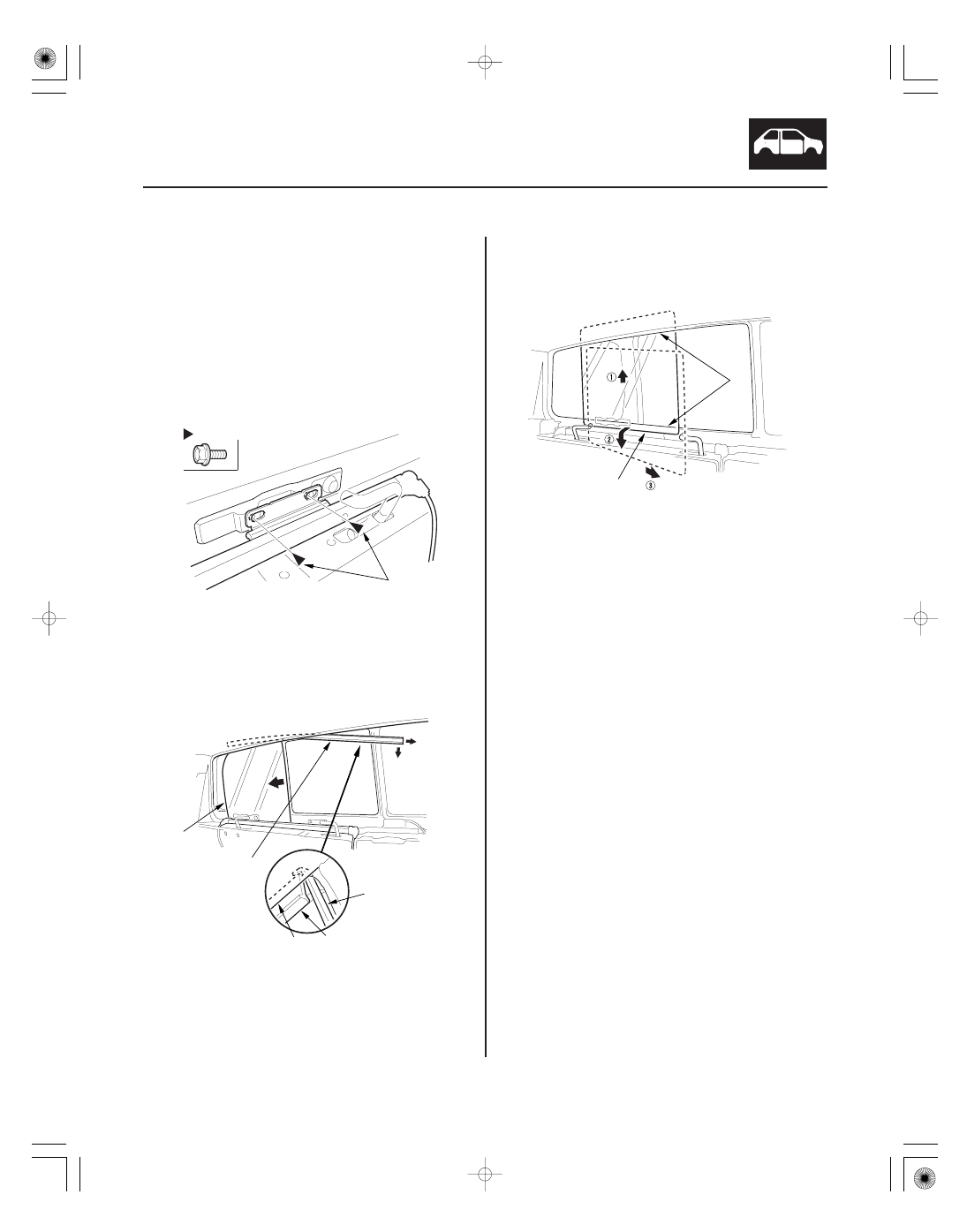

Rear Window Middle Glass Replacement

Fastener Locations

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

B

C

D

D

A

B

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.

1. Remove these items:

• Rear seat-back (see page 20-119)
• Rear trim panel (see step 2 on page 20-68)

2. Remove the rear window middle glass mounting

bolts.

3. Open the middle glass (A) fully by hand. Insert a

pick tool (B) to the glass run channel (C) as shown,
and pull out the edge of the upper spacer (D), and
then pull out the spacer by hand from between the
glass run channel and glass.

4. Move the glass (A) until you can remove it as

shown. Pull up the glass to release the bottom of
the glass, and pull out the top of the glass from the
glass run channel (B), and then remove the glass.

5. Install the glass in the reverse order of removal,

and note these items:

• Make sure the spacer is installed properly.
• Slide the glass to see if it moves freely without

binding.

• Make sure that there is no clearance between the

glass and glass run channel when the glass is
closed.

• Check for water leaks (see step 7 on page 20-23).
• Test-drive, and check for wind noise and rattles.

０１

０２

０３

ＳＪＣ８Ａ００Ｊ５４４０００３００７１ＫＢＡＴ００

20-44

Glass

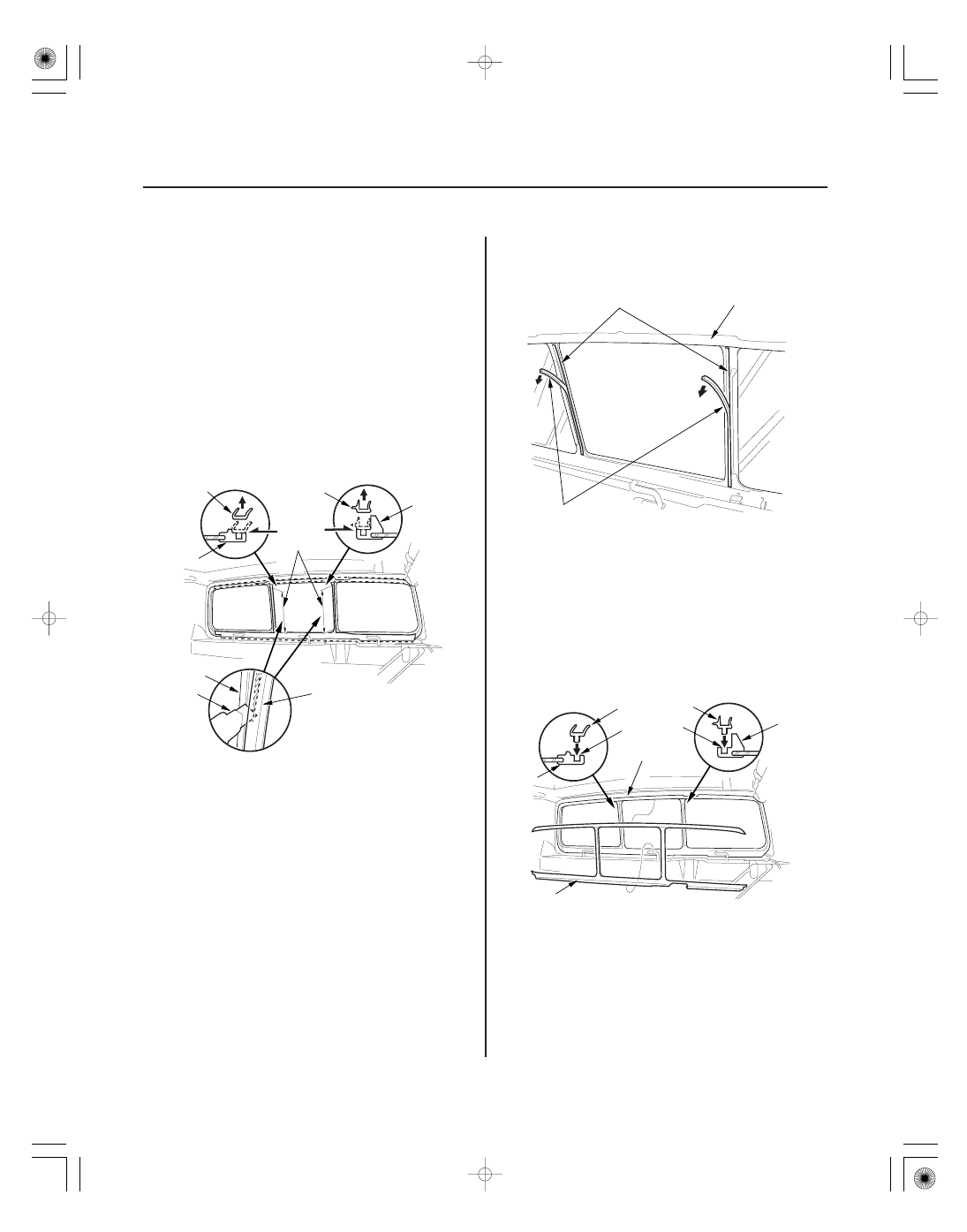

Rear Window Glass Run Channel Replacement

A

D

B

C

A

A

D

D

A

B

C

B

B

B

A

A

C

C

C

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.

1. Remove these items:

• Rear seat-back (see page 20-119)
• Rear trim panel (see step 2 on page 20-68)
• Rear window middle glass (see page 20-43)

2. Carefully cut the glass run channel (A) on the

middle glass areas (B) with a utility knife (C), and
then pull out the glass run channel from the top and
bottom groove areas of the rear window molding
(D). Take care not to damage the molding.

3. Check the molding for damage, and replace the

rear window if necessary.

4. With a knife, scrape the remaining glass run

channels (A) from the grooves (B) on the middle
glass areas of the rear window molding (C).

5. Clean the molding bonding surface with a sponge

dampened in isopropyl alcohol. After cleaning,
keep oil, grease and water from getting on the
clean surface.

6. Apply a light coat of primer to the groove areas (A)

of the rear window molding (B). Install the glass
run channel (C) to the top and bottom groove areas
of the molding, and then attach the glass run
channel to the middle glass areas of the molding
with adhesive (3M DP8005).

7. Scrape or wipe the excess adhesive off with a soft

shop towel dampened with alcohol.

8. Reinstall the removed parts.

＊０１

ＳＪＣ８ＡＢ９Ｊ３４２００００００００ＤＡＡＴ０１

20-45

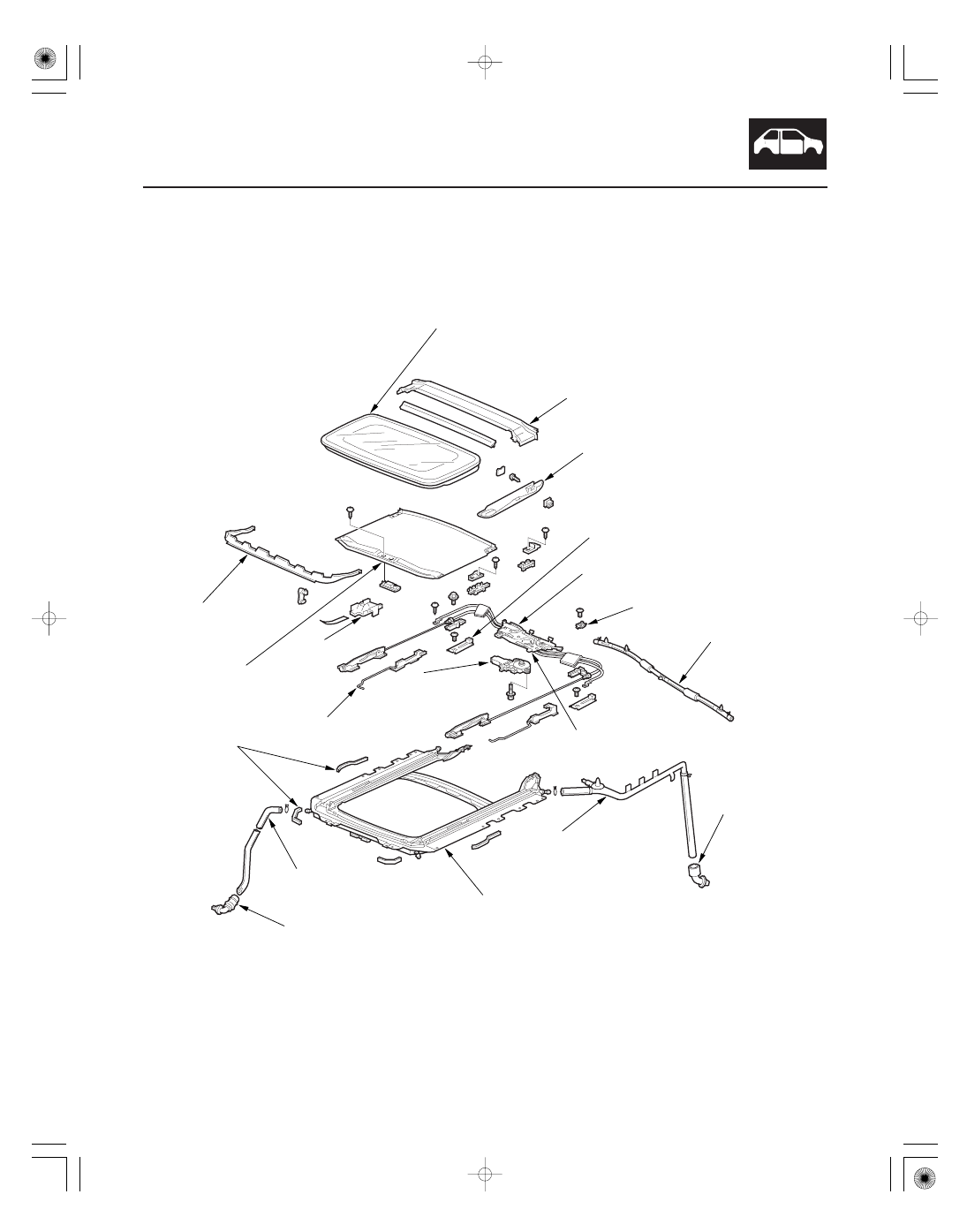

Moonroof

Component Location Index

FRONT DRAIN VALVE

FRONT DRAIN TUBE

FRAME
SEALS

FRAME

REAR DRAIN TUBE ASSEMBLY

REAR DRAIN
VALVE

SLIDE STOP

DRAIN CHANNEL SLIDER

CABLE ASSEMBLY

SUNSHADE

WIND DEFLECTOR

REAR CENTER
DRAIN TUBE

CABLE TUBE REAR BRACKET

LIMIT SWITCH

BRACKET COVER

DRAIN CHANNEL

GLASS

MOTOR

DEFLECTOR
BASE

Replacement, page 20-52

Replacement, page 20-52

Replacement,

page 20-52

Replacement,

page 20-55

Replacement, page 20-55

Replacement,

page 20-50

Replacement,

page 20-48

Adjustment, page 20-57

Replacement, page 20-49

Position Adjustment, page 20-47
Replacement, page 20-47
Closing Force and Opening Drag Check, page 20-58

Replacement,

page 20-51
