Symptom

Diagnostic procedure

Also check for

20-46

Moonroof

Symptom Troubleshooting Index

Water leaks from moonroof

1.
2.

3.

4.

Check for a clogged drain tube.
Check for a gap between the glass weatherstrip and the roof
panel.
Check for a defective or an improperly installed glass
weatherstrip or drain channel.
Check for a gap between the drain seal and the roof panel.

Wind noise from moonroof

Check for excessive clearance between the glass weatherstrip and
the roof panel.

Motor noise from
moonroof

1.
2.
3.

Check for a loose motor.
Check for a worn gear or bearing.
Check for a deformed cable assembly.

Moonroof glass does not
move, but motor turns

1.
2.

3.
4.

Check for a defective gear or inner cable.
Check for foreign matter stuck between the guide rail and the
slider.
Check for a loose inner cable.
Make sure the cable assembly is attached properly.

Moonroof glass does not
move and motor does not
turn (glass can be moved
with 5 mm hexagonal
wrench)

1.
2.
3.
4.
5.
6.

Check for a blown fuse.
Check for a faulty moonroof switch.
Check the limit switch.
Check for a run down battery.
Check for a defective motor.
Check for a faulty relay.

＋ −

＋

−

０１

０２

ＳＪＣ８ＡＢ９Ｊ３４２０００４０９０１ＭＢＡＴ００

０１

０２

ＳＪＣ８ＡＢ９Ｊ３４２０００４０９０１ＫＢＡＴ００

±

±

20-47

20-47

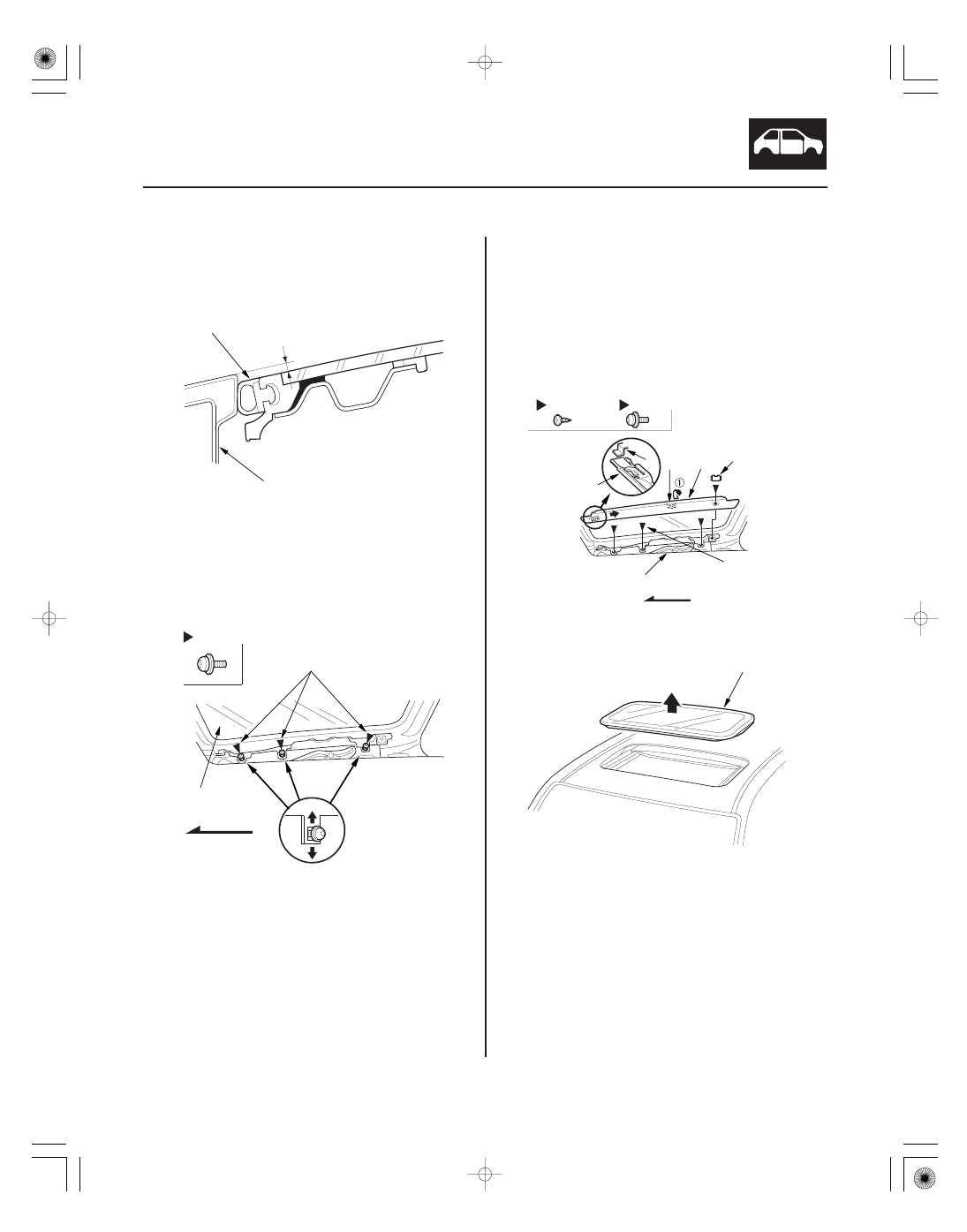

Glass Position Adjustment

Glass Replacement

0.3

1 mm

(0.01

0.04 in.)

A

B

Forward

A

5 x 0.8 mm
3.9 N·m (0.4 kgf·m, 3 lbf·ft)

Fastener Locations

: Bolt, 6

Fastener Locations

: Screw, 2

B

: Bolt, 6

E

5 x 0.8 mm
3.9 N·m
(0.4 kgf·m,
3 lbf·ft)

Forward

A

B

C

D

E

F

C

D

E

E

A

The roof panel (A) should be even with the glass
weatherstrip (B), to within 0.3

1/

1 mm (0.01

0.04/

0.04 in.) all the way around. If not, make the following

adjustment:

1. Slide the sunshade all the way back.

2. Remove the bracket cover.

3. With a TORX T25 bit, loosen the bolts on each side,

and adjust the glass (A).

4. If necessary, repeat on the opposite side.

1. Close the glass fully.

2. Slide the sunshade all the way back.

3. Pry out the cap (A), remove the screw (B), release

the hooks (C), and remove the bracket cover (D).
Repeat on opposite side. Use a TORX T25 bit to
remove the bolts (E) from the glass brackets (F) on
both sides.

4. Remove the glass (A) by lifting it up. Do not

damage the roof panel.

5. Install the glass in the reverse order of the removal,

and adjust the glass position alignment.

6. Check for water leaks. Use free-flowing water from

a hose without a nozzle. Do not use high-pressure
water.

NOTE: It is normal for some water to seep past the
moonroof into the moonroof frame and exit
through the drains.

０１

０２

０３

ＳＪＣ８ＡＢ９Ｊ３４２０００４１５５１ＫＢＡＴ００

20-48

Moonroof

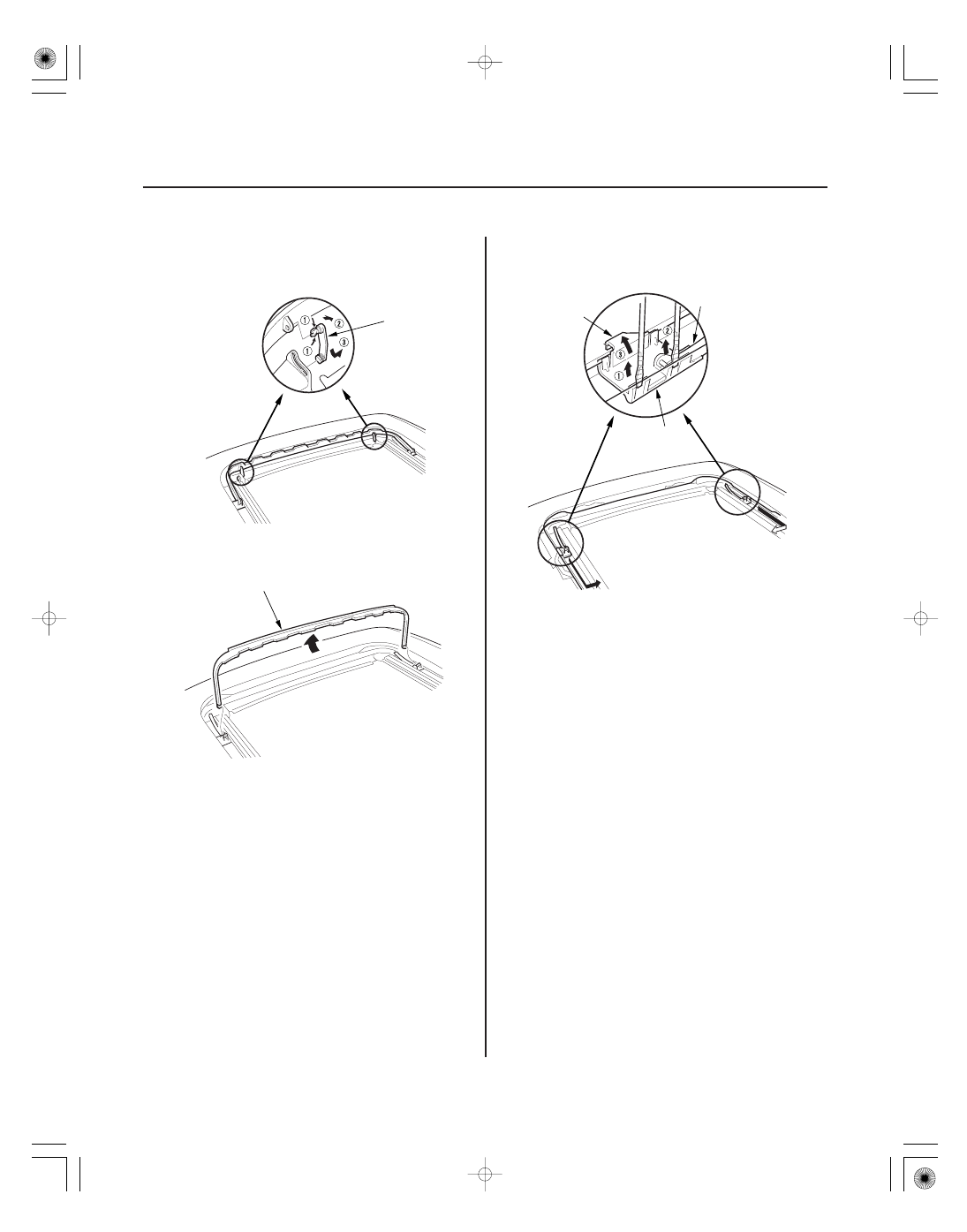

Wind Deflector Replacement

A

A

B

C

A

1. Open the glass fully.

2. Remove the links (A) from both sides.

3. Remove the wind deflector (A).

4. Pry up on the deflector bases (A) and release the

hooks (B), then remove the bases with springs (C)
from both sides.

5. Install the deflector in the reverse order of removal.

０１

０２

０３

ＳＪＣ８ＡＢ９Ｊ３４２０００４０７０１ＫＢＡＴ００

20-49

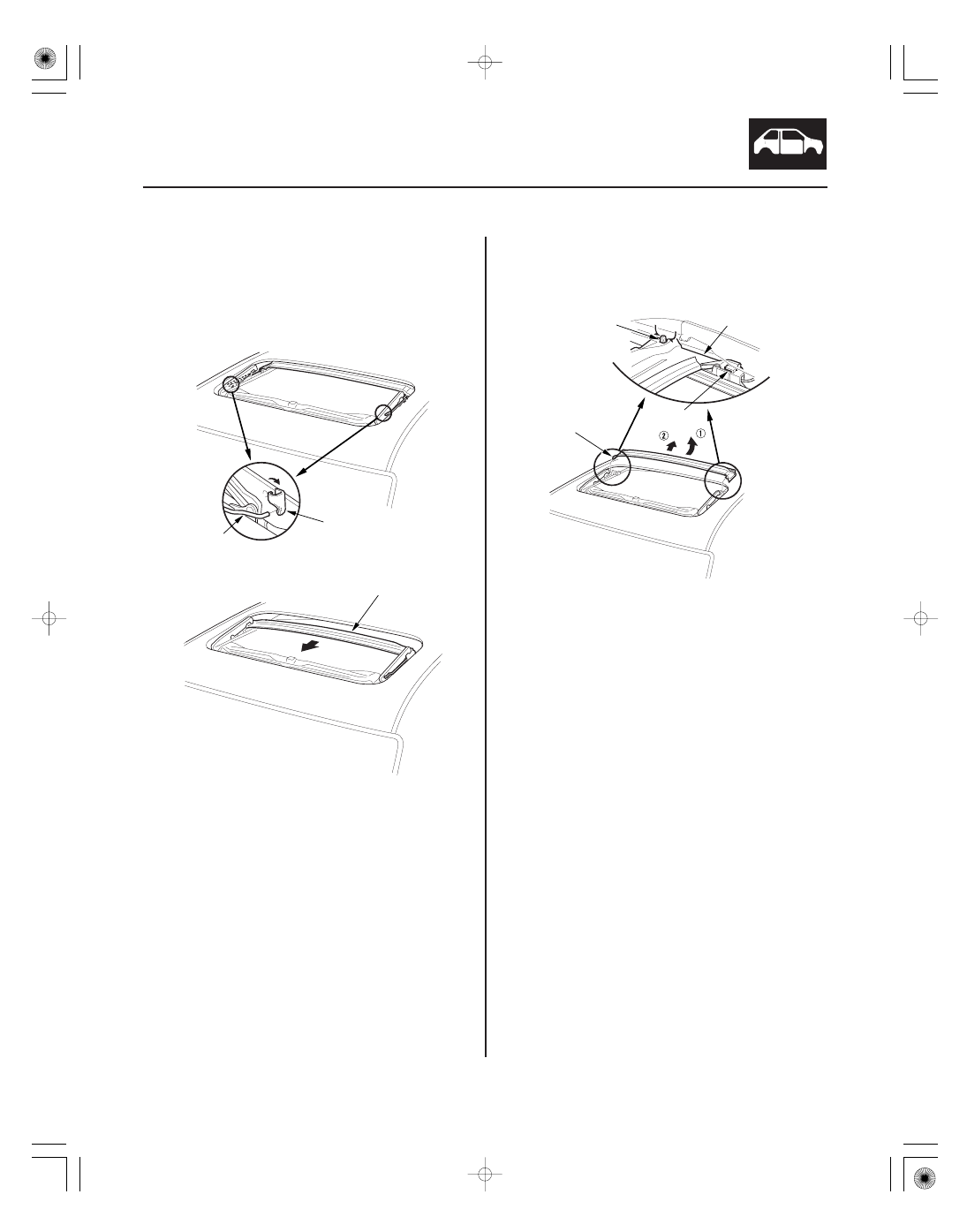

Drain Channel Replacement

A

B

A

B

A

A

C

1. Fully close the moonroof, then place it in the full

tilt-up position.

2. Remove the glass (see page 20-47).

3. Disconnect the rod clips (A), then remove the drain

channel rods (B) on both sides.

4. Slide the drain channel (A) forward.

5. Pull the rear edge of the drain channel (A) up while

pushing both clips (B), and release the channel
from both hooks (C) of the drain channel slider by
pulling it rearward.

6. Remove the drain channel.

7. Install the channel in the reverse order of removal,

and note these items:

• Push the clip portions into place securely.
• Check the glass position adjustment (see page

20-47).

8. Check for water leaks. Let the water run freely from

a hose without a nozzle. Do not use a high-pressure
spray.
