Honda Ridgeline. Manual - part 336

ＳＪＣ８Ａ００Ｋ８０１０００８１８１０ＦＡＡＴ０１

ＳＪＣ８Ａ００Ｋ８０１０００８１８４０ＦＡＡＴ０１

−

−

−

−

−

−

DTC 81:

DTC 84:

YES

NO

YES

NO

YES

NO

19-81

19-81

Central Processing Unit (CPU)

Steering Angle Sensor No Center

Point Writing

1. Clear the DTCs with the HDS (see page 19-41).

2. Turn the ignition switch OFF, then turn the ignition

switch ON (II).

3. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

Intermittent failure, the system is OK at this

time.

1. Check for DTCs with the HDS (see page 19-41).

Troubleshoot other DTCs, and recheck.

Go to step 2.

2. Do the steering angle sensor center point writing

with the HDS (see page 19-92).

3. Turn the ignition switch OFF, then turn it ON (II).

4. Check for DTCs with the HDS (see page 19-41).

Replace the steering angle sensor (see page

19-91), then do the steering angle sensor center
point writing (see page 19-92).

Intermittent failure, the system is OK at this

time.

Does the ABS indicator come on, and is DT C 81
indicated?

Ar e any DT Cs indicated with DT C 84 at the same
time?

Does the V SA activation indicator come on, and is
DT C 84 indicated?

０１

０２

ＳＪＣ８Ａ００Ｋ８０１０００８１９１０ＦＡＡＴ０１

−

−

−

−

−

−

−

−

−

−

−

−

DTC 91:

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

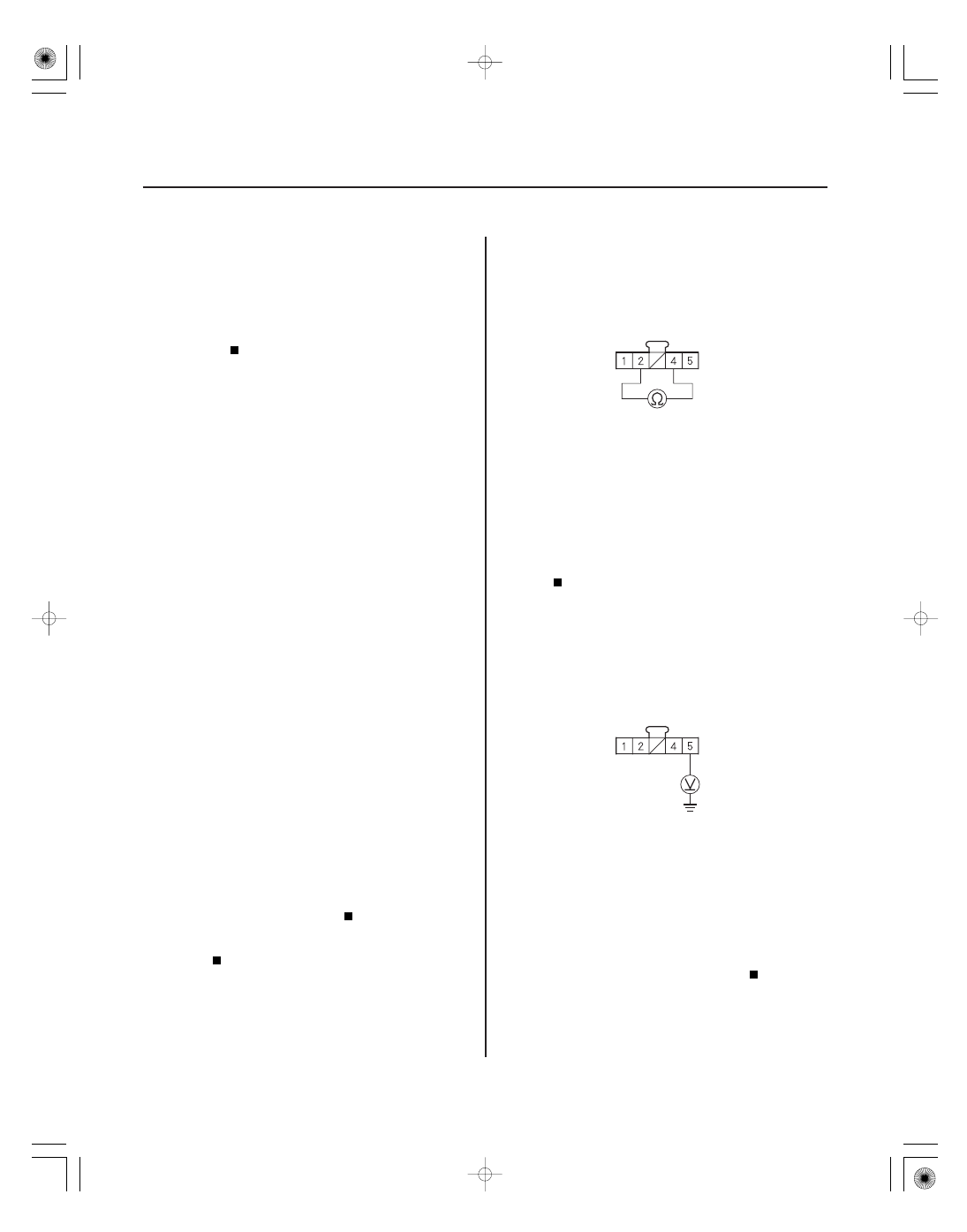

19-82

VSA System Components

DTC Troubleshooting (cont’d)

STEERING ANGLE SENSOR 5P CONNECTOR

CAN-H (WHT)

CAN-L (RED)

STEERING ANGLE SENSOR 5P CONNECTOR

IG1 (GRN/WHT)

F-CAN Communication

1. Check for PGM-FI DTCs (see page 11-3).

Troubleshoot the PGM-FI DTCs, then

recheck.

Go to step 2.

2. Connect the HDS to the DLC.

3. Turn the ignition switch ON (II).

4. Check STEERING ANGLE in the VSA DATA LIST

with the HDS.

Go to step 5.

Go to step 9.

5. Check YAW RATE S and LATERAL G SENSOR in

the VSA DATA LIST with the HDS.

Go to step 6.

Go to step 16.

6. Clear the DTCs with the HDS.

7. Turn the ignition switch OFF, then turn it ON (II).

8. Check for DTCs with the HDS (see page 19-41).

Check for loose terminals in the VSA

modulator-control unit 46P connector. If
connections are good, replace the VSA modulator-
control unit (see page 19-94).

Intermittent failure, the system is OK at this

time.

9. Turn the ignition switch OFF.

10. Disconnect the steering angle sensor 5P connector.

11. Check for continuity between steering angle sensor

5P connector terminals No. 2 and No. 4.

Go to step 12.

Repair open in the wire between the steering

angle sensor and the VSA modulator-control
unit.

12. Turn the ignition switch ON (II).

13. Measure voltage between steering angle sensor 5P

terminal No. 5 connector and body ground.

Go to step 14.

Repair open or high resistance in the wire

between No. 31 (7.5 A) fuse in the under-dash fuse/
relay box and the steering angle sensor.

Wire side of female terminals

Wire side of female terminals

Ar e any DT Cs indicated?

Does ST EERING ANGLE show cor r ect value?

Ar e the Y AW RAT E S and LAT ERAL G SENSOR
values cor r ect?

Does the V SA indicator come on, and is DT C 91
indicated?

Is ther e continuity?

Is ther e batter y voltage?

０３

０４

０５

０６

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

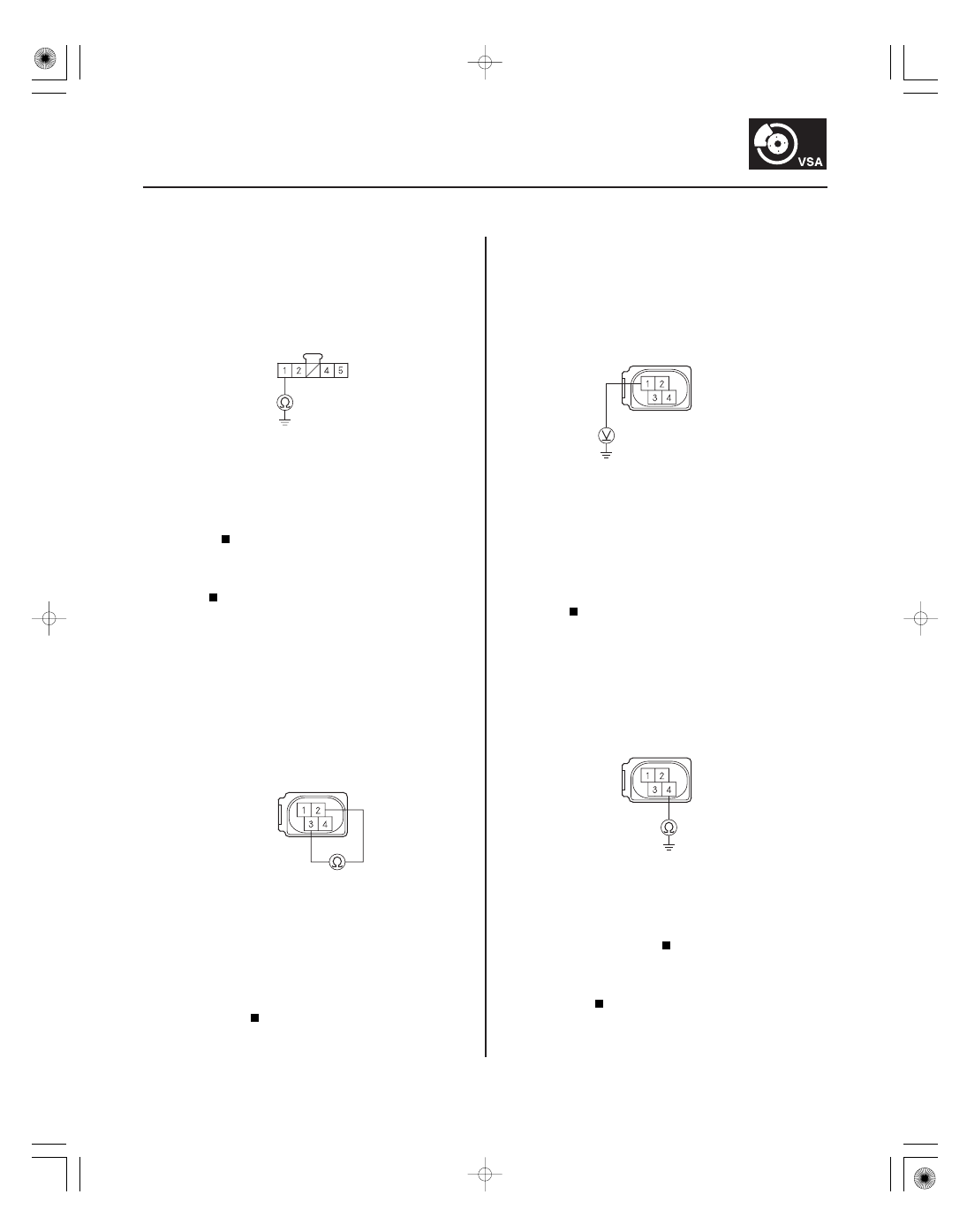

19-83

STEERING ANGLE SENSOR 5P CONNECTOR

S-GND (YEL/BLK)

YAW RATE-LATERAL ACCELERATION
SENSOR 4P CONNECTOR

CAN-H
(WHT)

CAN-H
(RED)

YAW RATE-LATERAL ACCELERATION
SENSOR 4P CONNECTOR

IG1
(GRN/WHT)

YAW RATE-LATERAL ACCELERATION
SENSOR 4P CONNECTOR

S-GND (YEL/BLK)

14. Turn the ignition switch OFF.

15. Check for continuity between steering angle sensor

5P connector terminal No. 1 and body ground.

Replace the steering angle sensor (see page

19-91).

Repair open in the wire between the steering

angle sensor and the VSA modulator-control
unit.

16. Turn the ignition switch OFF.

17. Disconnect the yaw rate-lateral acceleration sensor

4P connector.

18. Check for continuity between yaw rate-lateral

acceleration sensor 4P connector terminals No. 2
and No. 3.

Go to step 19.

Repair open in the wire between the yaw rate-

lateral acceleration sensor and the VSA modulator-
control unit.

19. Turn the ignition switch ON (II).

20. Measure voltage between yaw rate-lateral

acceleration sensor 4P connector terminal No. 1
and body ground.

Go to step 21.

Repair open or high resistance in the wire

between No. 31 (7.5 A) fuse in the under-dash fuse/
relay box and the yaw rate-lateral acceleration
sensor.

21. Turn the ignition switch OFF.

22. Check for continuity between yaw rate-lateral

acceleration sensor 4P connector terminal No. 4
and body ground.

Replace the yaw rate-lateral acceleration

sensor (see page 19-92).

Repair open in the wire between the yaw rate-

lateral acceleration sensor and the VSA modulator-
control unit.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

Is ther e batter y voltage?

Is ther e continuity?

ＳＪＣ８Ａ００Ｋ８０１０００８１９２０ＦＡＡＴ００

ＳＪＣ８Ａ００Ｋ８０１０００８１９７０ＦＡＡＴ００

−

−

−

−

−

−

−

−

−

−

DTC 92:

DTC 97:

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

19-84

19-84

VSA System Components

DTC Troubleshooting (cont’d)

F-CAN System

VSA System

1. Check the PGM-FI DTCs (see page 11-3).

Troubleshoot the PGM-FI DTCs, then

recheck.

Go to step 2.

2. Clear the DTCs with the HDS (see page 19-41).

3. Turn the ignition switch OFF, then turn it ON (II).

4. Connect the HDS, and check for DTCs with the HDS

(see page 19-41).

Check for loose terminals in the VSA

modulator-control unit 46P connector. If
connections are good, replace the VSA modulator-
control unit (see page 19-94).

Intermittent failure, the system is OK at this

time.

1. Check for DTCs with the HDS (see page 19-41).

Go to step 3.

Go to step 2.

2. Check the brake system for leaks or mechanical

problems.

Go to step 3.

Repair the brake system, then recheck.

3. Clear the DTCs with the HDS (see page 19-41).

4. Test-drive the vehicle in a straight line. Accelerate

the vehicle up to 6 mph (10 km/h), and stop, then
accelerate up to 6 mph (10 km/h).

5. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

Intermittent failure, the system is OK at this

time.

Ar e any DT Cs indicated?

Does the V SA indicator come on, and is DT C 92
indicated?

Ar e DT Cs 7 2, 7 4, and/ or 7 6 indicated with
DT C 97 at the same time?

Is the br ake system OK ? ( br ake f luid leakage, air
tr apped in the br ake system, br ake pads wor n out)

Does the V SA indicator come on, and is DT C 97
indicated?
