Outboard Joint Side

16-14

Driveline/Axle

Front Driveshaft Reassembly (cont’d)

A

B

A

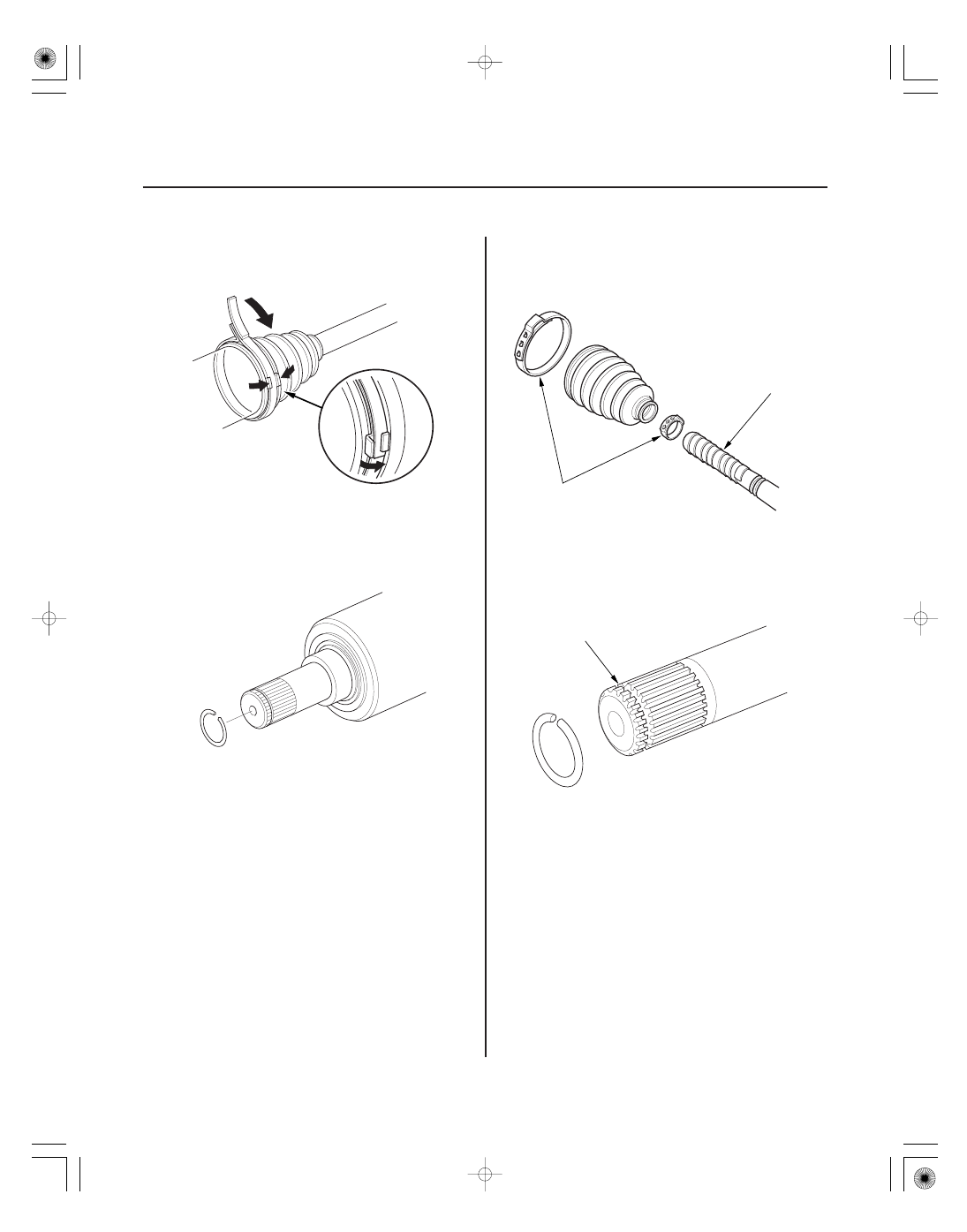

18. Install a new locking tab type boot band on the

inboard joint side of the inboard boot. Fold down
the locking tabs.

19. Lightly tap on the doubled-over portions to secure

them in place.

20. Install a new set ring (left driveshaft).

1. Wrap the splines with vinyl tape (A) to prevent

damage to the outboard boot.

2. Install the new ear clamp bands (B) and the

outboard boot, then remove the vinyl tape. Be
careful not to damage the boot.

3. Install the new circlip in the driveshaft groove (A).

１８

１９

２０

２１

−

−

Grease quantity

Outboard joint: 155

175 g (5.5

6.2 oz)

16-15

Push

A

B

C

Push

10 cm
(4 in.)

A

A

B

A

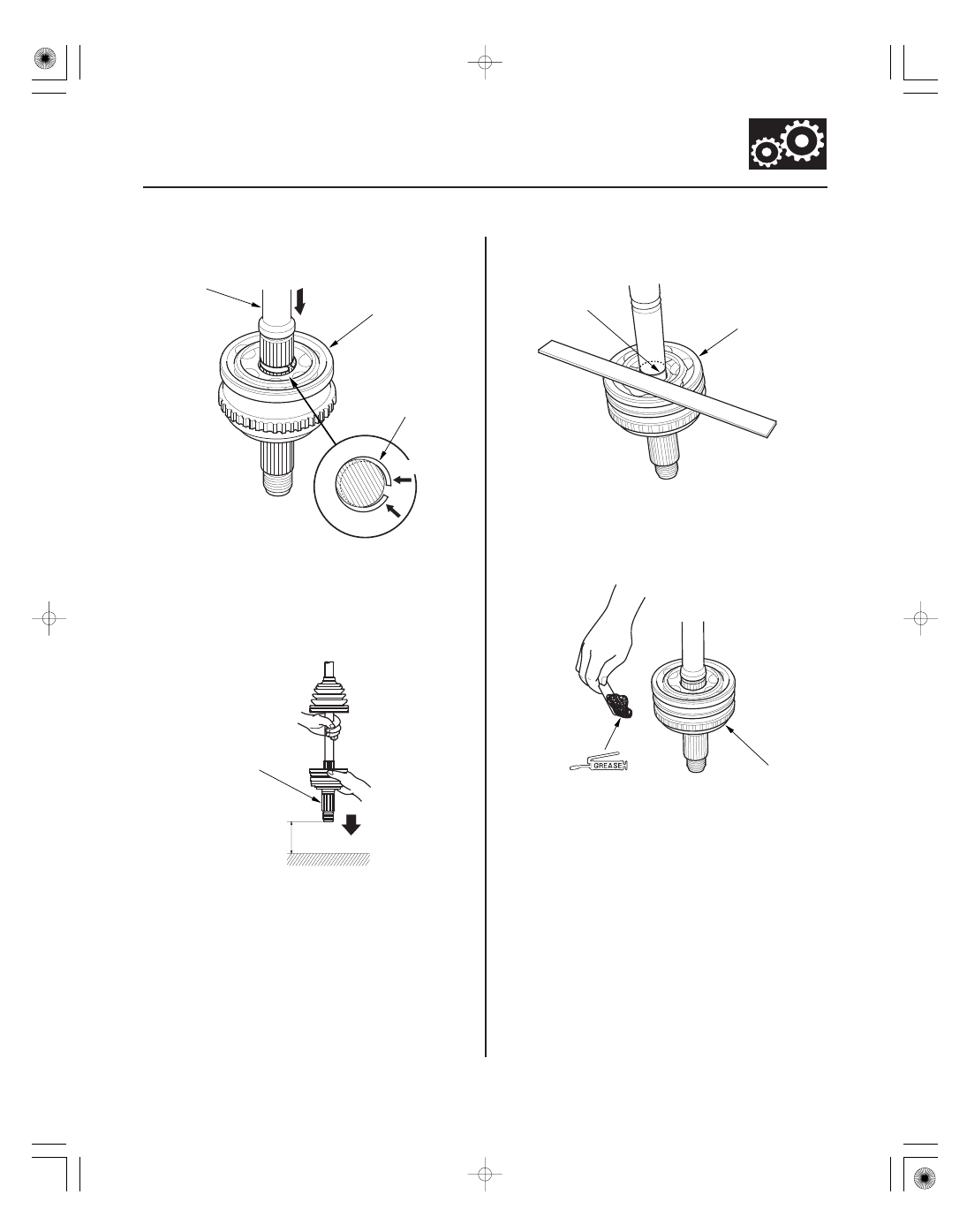

4. Insert the driveshaft (A) into the outboard joint (B)

until the circlip (C) is closed.

5. To completely seat the outboard joint, pick up the

driveshaft and joint, and tap them from about
10 cm (4 in.) onto a hard surface. Do not use a
hammer as excessive force may damage the
driveshaft. Be careful not to damage the threaded
section (A) of the outboard joint.

6. Check the alignment of the paint mark (A) with the

outboard joint end (B).

7. Pack the outboard joint (A) with the joint grease

included in the new joint boot set.

(cont’d)

Use the grease included
in the outboard boot set.

２２

２３

２４

２５

−

−

−

−

16-16

Driveline/Axle

Front Driveshaft Reassembly (cont’d)

Left driveshaft: 578.4

583.4 mm (22.77

22.97 in.)

Right driveshaft: 576.7

581.7 mm (22.70

22.90 in.)

A

A

C

B

B

A

6.0 mm (0.24 in.) MAX.

4.0 mm (0.16 in.) MAX.

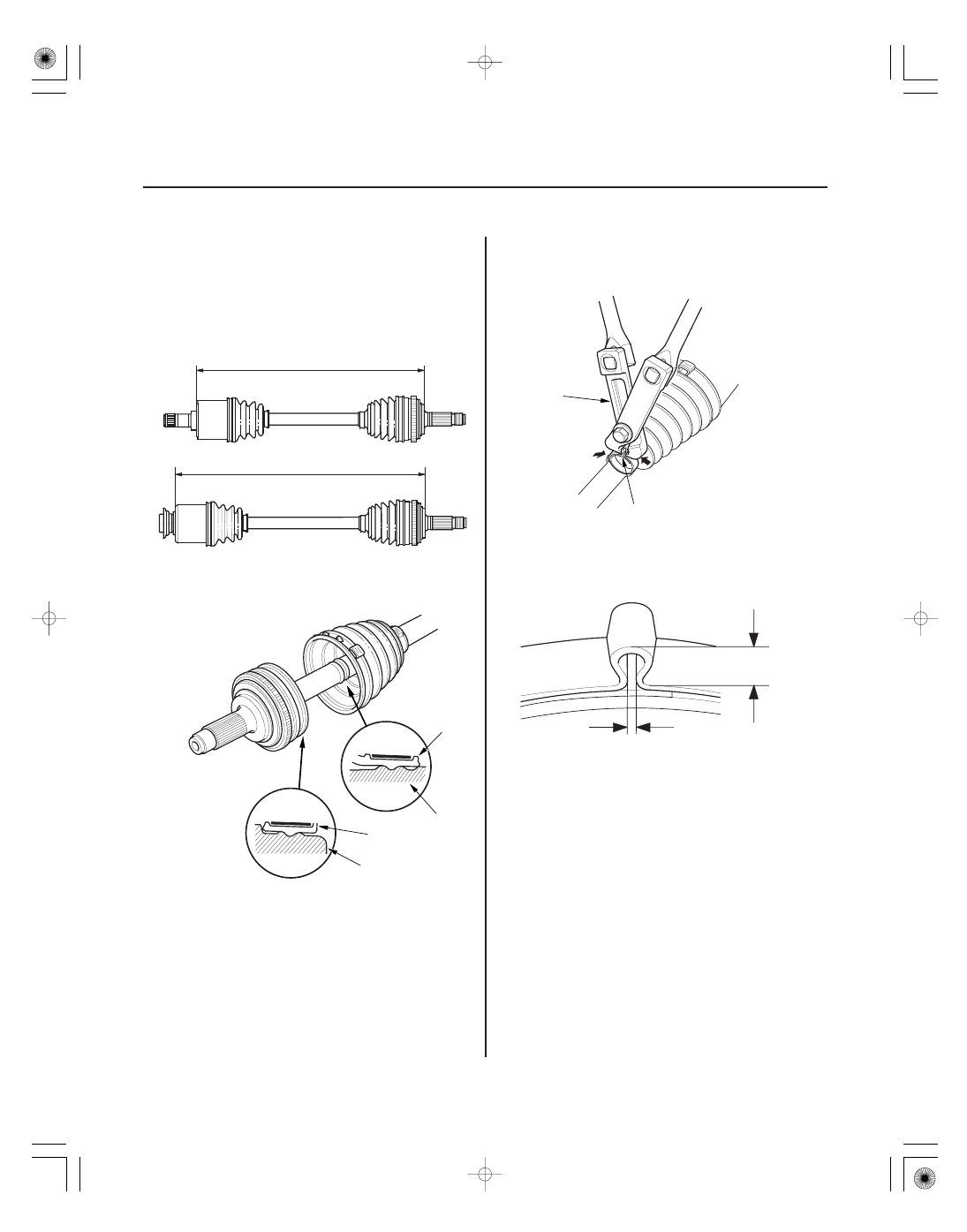

8. Adjust the length of the driveshafts to these

measurements, then adjust the boots to halfway
between full compression and full extension. Make
sure the ends of the boots seat in the grooves of the
driveshaft and joint. This prevents a vacuum or too
much air in the boot, preventing it from
compressing or extending property.

9. Fit the boot (A) ends onto the driveshaft (B) and the

outboard joint (C).

10. Close the ear portion (A) of the band with

commercially available boot band pliers
Kent-Moore J-35910 or equivalent (B).

11. Check the clearance between the closed ear portion

of the band. If the clearance is not within the
standard, close the ear portion of the band tighter.

12. Repeat steps 10 and 11 for the band on the other

end of the boot.

−

−

−

０１

０２

０３

０４

ＳＪＣ８Ａ００Ｅ１６２２６６０００００ＫＣＡＴ００

16-17

Front Driveshaft Installation

B

A

A

D

E

B

C

D

A

E

A

B

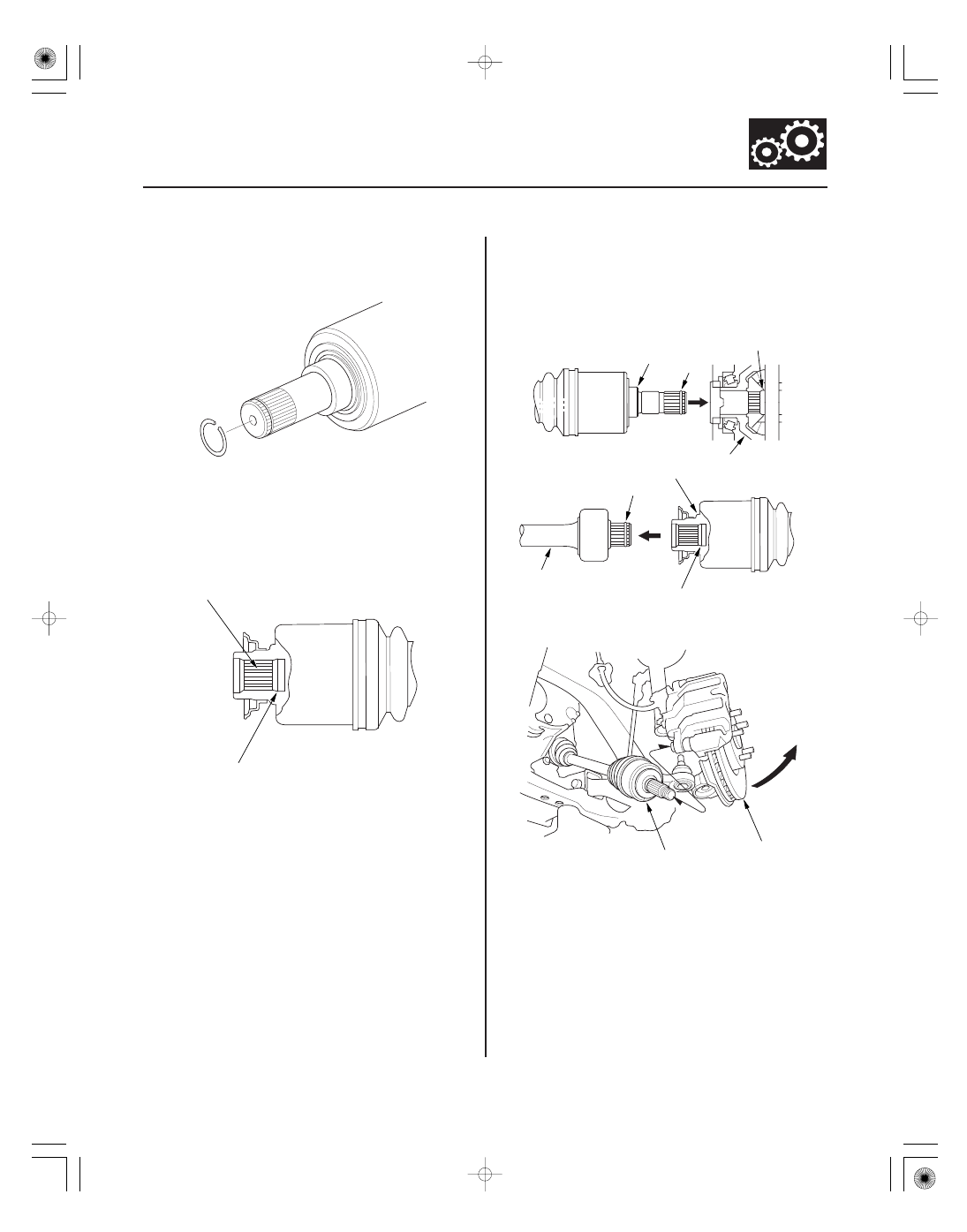

1. Install a new set ring in the set ring groove of the

driveshaft (left driveshaft).

2. Apply 2.0

3.0 g (0.07

0.10 oz) of grease to the

whole splined surface (A) of the right driveshaft.
After applying grease, remove the grease from the
splined grooves at intervals of 2

3 splines and

from the set ring groove (B) so that air can bleed
from the intermediate shaft.

3. Clean the areas where the driveshaft contacts the

differential thoroughly with solvent or brake
cleaner, and dry with compressed air. Insert the
inboard end (A) of the driveshaft into the
differential (B) or intermediate shaft (C) until the set
ring (D) locks into the groove (E).

4. Install the outboard joint (A) into the front hub (B).

(cont’d)
