Special Tools Required

Locking tab type

Double loop type

Inboard Joint Side

16-6

Driveline/Axle

Front Driveshaft Disassembly

A

B

D

C

E

A

A

D

C

B

• Threaded adapter, 26 x 1.5 mm 07XAC-001030A
• Slide hammer, 5/8’’ x 18 UNF, commercially available

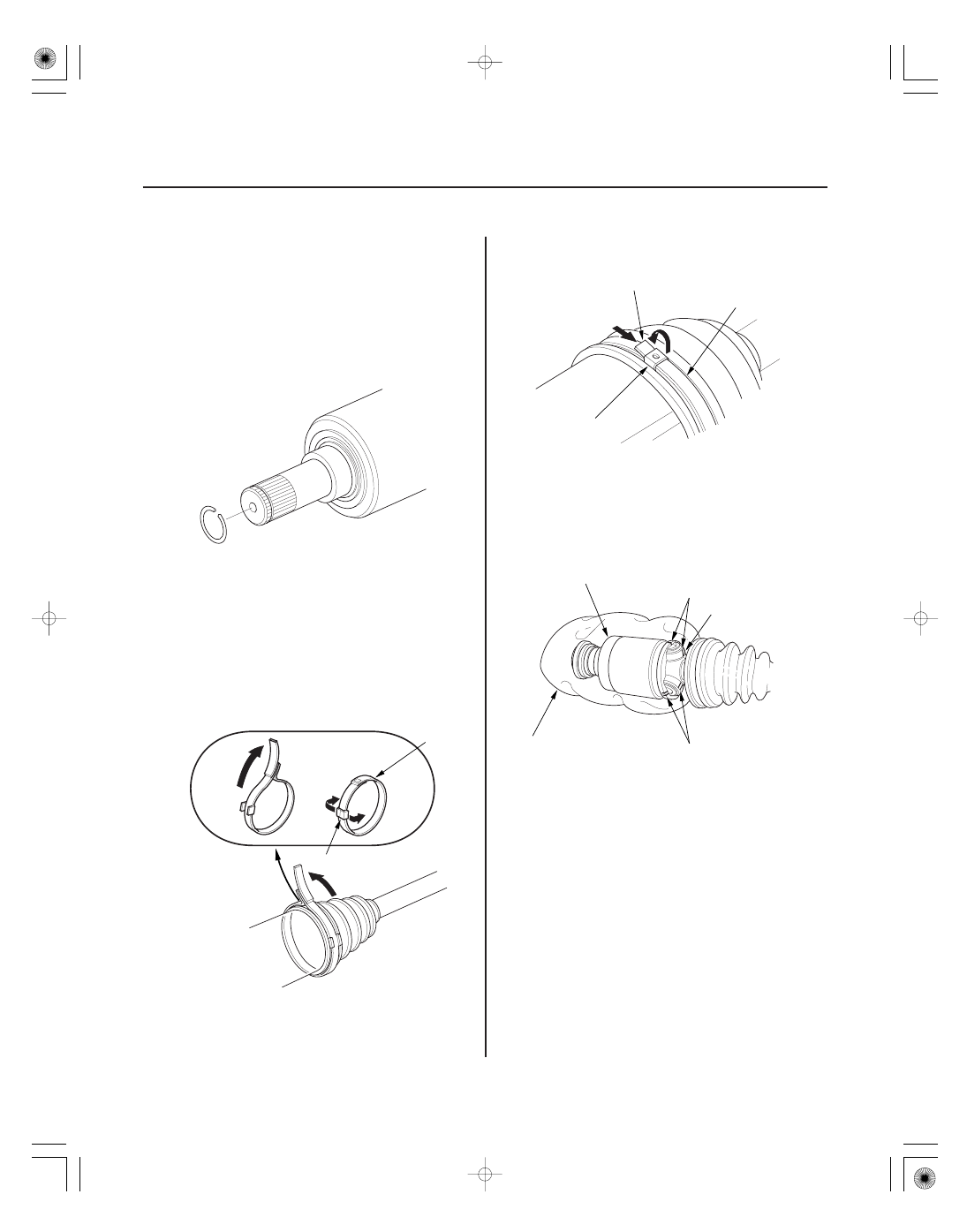

1. Remove the set ring from the inboard joint (left

driveshaft).

2. Remove the boot bands. Be careful not to damage

the boot.

• If the boot band is a locking tab type (A), pry up

the locking tab (B) with a screwdriver, and lift up
the end of the band.

• If the boot band is a double loop type (C), lift up

the band end (D), and push it into the clip (E).

3. Make a mark (A) on each roller (B) and inboard joint

(C) to identify the locations of rollers and grooves
in the inboard joint. Then remove the inboard joint
on the shop towel (D). Be careful not to drop the
rollers when separating them from the inboard
joint.

０５

０６

０７

Double loop type

Locking tab type

16-7

A

C

D

B

E

A

A

B

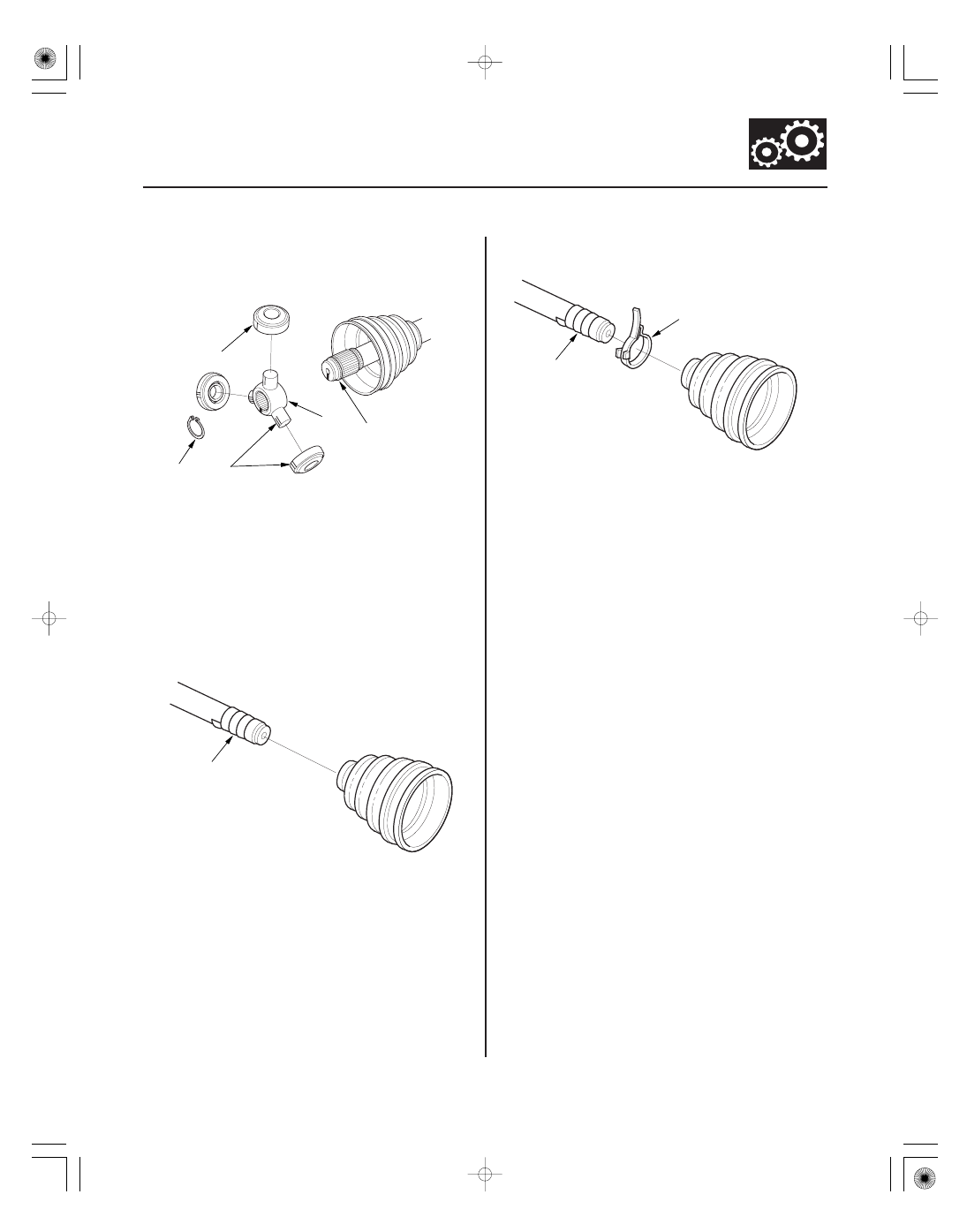

4. Make a mark (A) on the rollers (B) and spider (C) to

identify the locations of the rollers on the spider,
then remove the rollers.

5. Remove the snap ring (D).

6. Mark the spider and driveshaft (E) to identify the

position of the spider on the shaft.

7. Remove the spider.

8. Wrap the splines on the driveshaft with vinyl tape

(A) to prevent damage to the boot.

9. Remove the inboard boot and boot band (B). Be

careful not to damage the boot.

10. Remove the vinyl tape.

(cont’d)

０８

０９

１０

１１

Outboard Joint Side

16-8

Driveline/Axle

Front Driveshaft Disassembly (cont’d)

A

B

A

B

A

C

07XAC-001030A

B

A

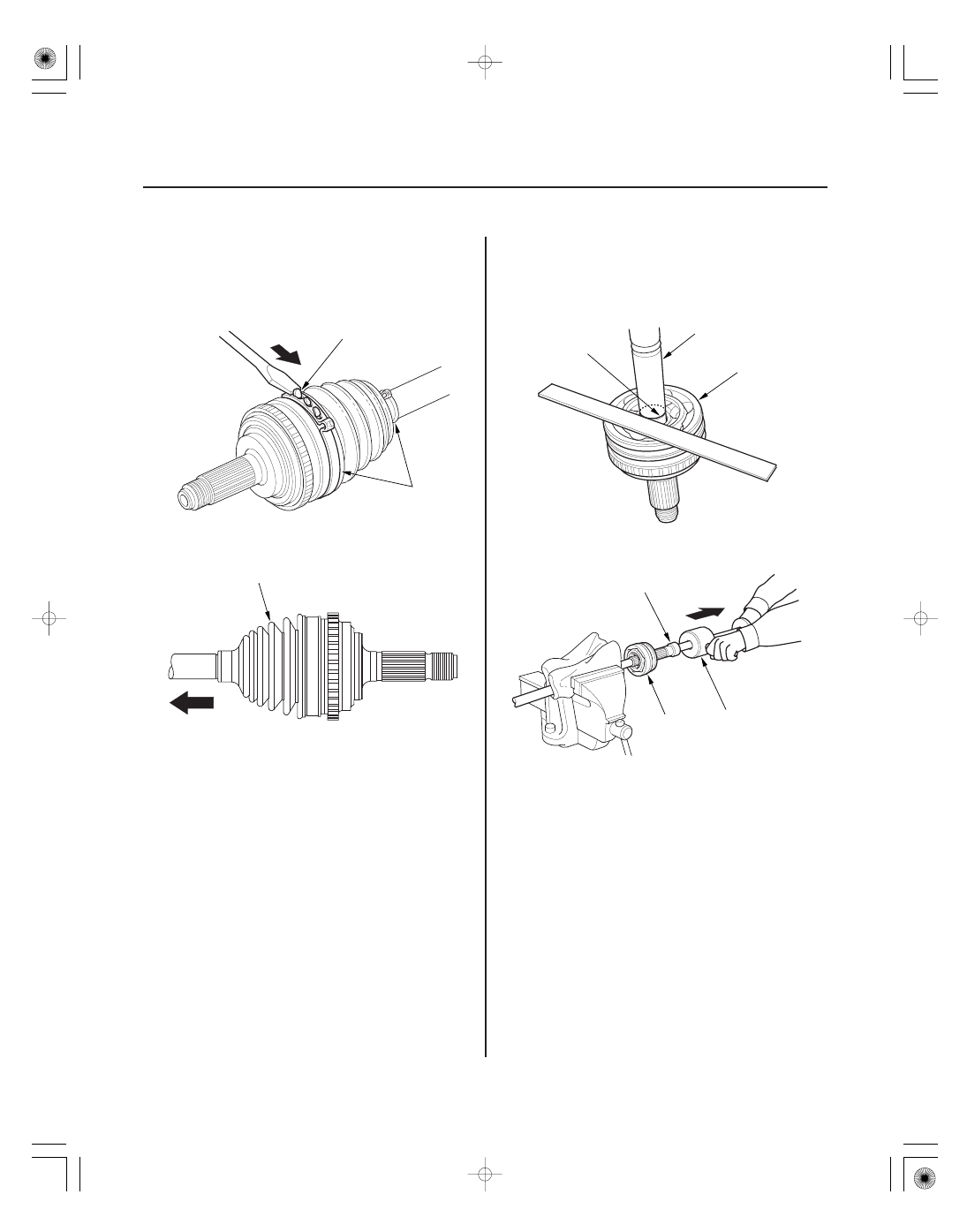

1. Remove the boot bands (A). Lift up the three tabs

(B) with a screwdriver. Be careful not to damage
the boot.

2. Slide the outboard boot (A) partially to the inboard

joint side. Be careful not to damage the boot.

3. Wipe off the grease to expose the driveshaft and

the outboard joint inner race.

4. Make a mark (A) on the driveshaft (B) at the same

position of the outboard joint end (C).

5. Carefully clamp the driveshaft in a vise.

6. Remove the outboard joint (A) using the special

tool and a commercially available 5/8’’ x 18 UNF
slide hammer (B).

１２

１３

16-9

A

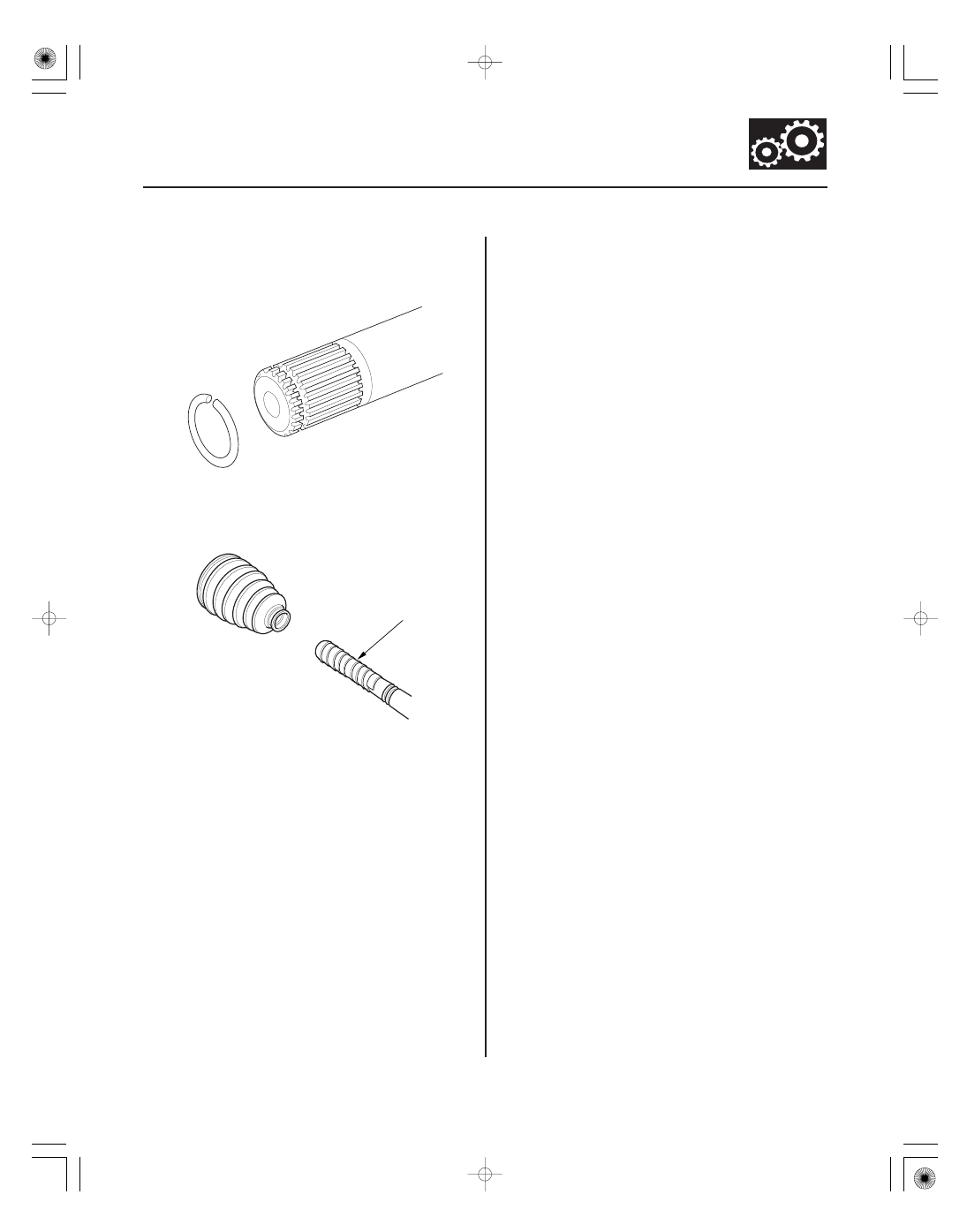

7. Remove the driveshaft from the vise.

8. Remove the circlip from the driveshaft.

9. Wrap the splines on the driveshaft with vinyl tape

(A) to prevent damage to the boot.

10. Remove the outboard boot. Be careful not to

damage the boot.

11. Remove the vinyl tape.
