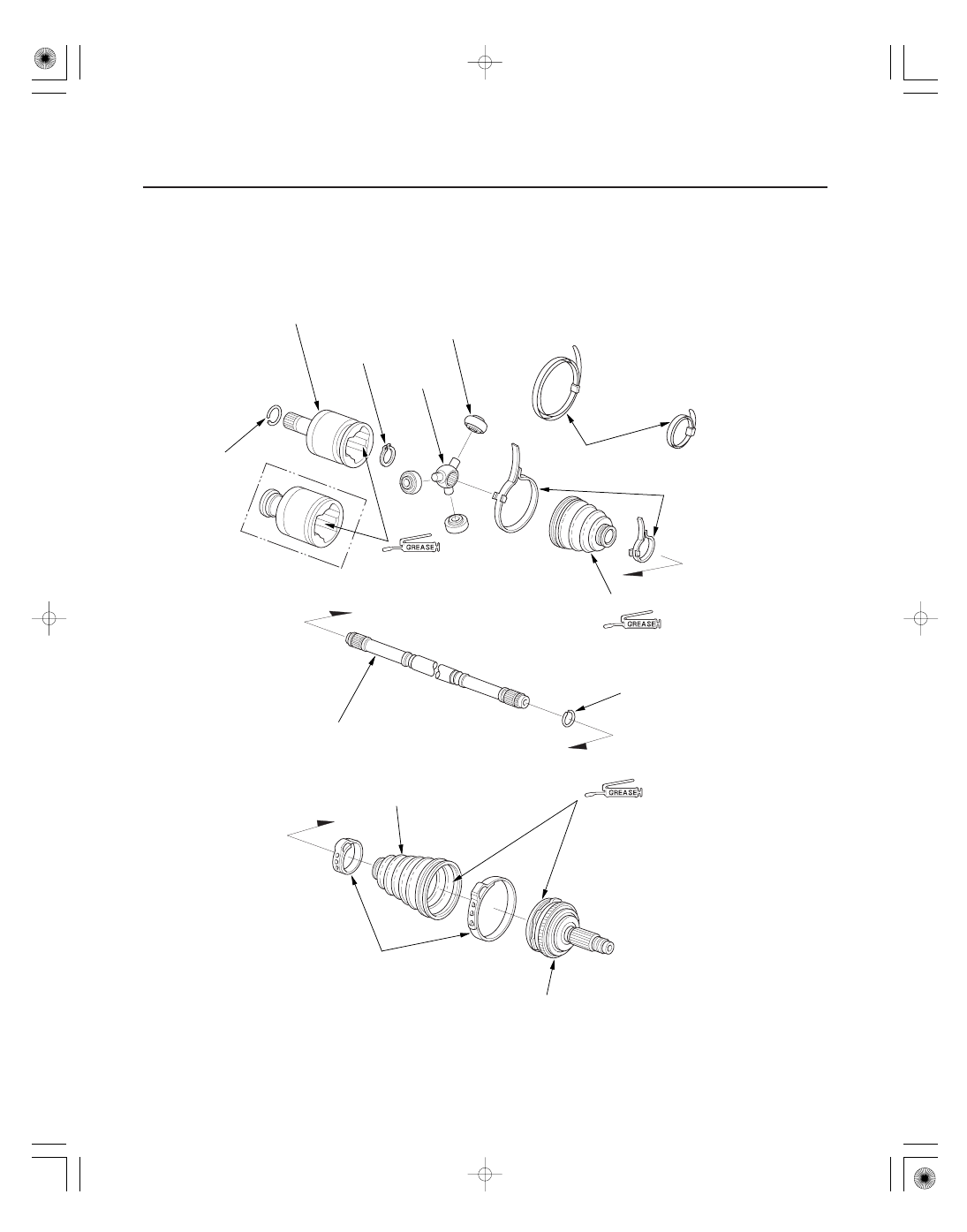

Exploded View

16-10

Driveline/Axle

Front Driveshaft Reassembly

SET RING

INBOARD JOINT
(Left driveshaft)

SNAP
RING

SPIDER

INBOARD BOOT

OUTBOARD BOOT

OUTBOARD JOINT

DRIVESHAFT

DOUBLE LOOP BANDS

EAR CLAMP BANDS

CIRCLIP

LOCKING TAB BAND

(Right driveshaft)

ROLLER

Replace.

Replace.
(Boot band replacement only.)

Replace.

Replace.

Replace.

Use the grease included
in the inboard boot set.

Use the grease included
in the inboard boot set.

Use the grease included
in the outboard boot set.

０２

０３

０４

０５

Special Tools Required

Double loop type

Locking tab type

Inboard Joint Side

16-11

A

A

B

B

C

A

C

A

B

• Boot band tool, KD-3191 or equivalent, commercially

available

• Boot band pliers, Kent-Moore J-35910 or equivalent,

commercially available

NOTE: Refer to the Exploded View as needed during
this procedure.

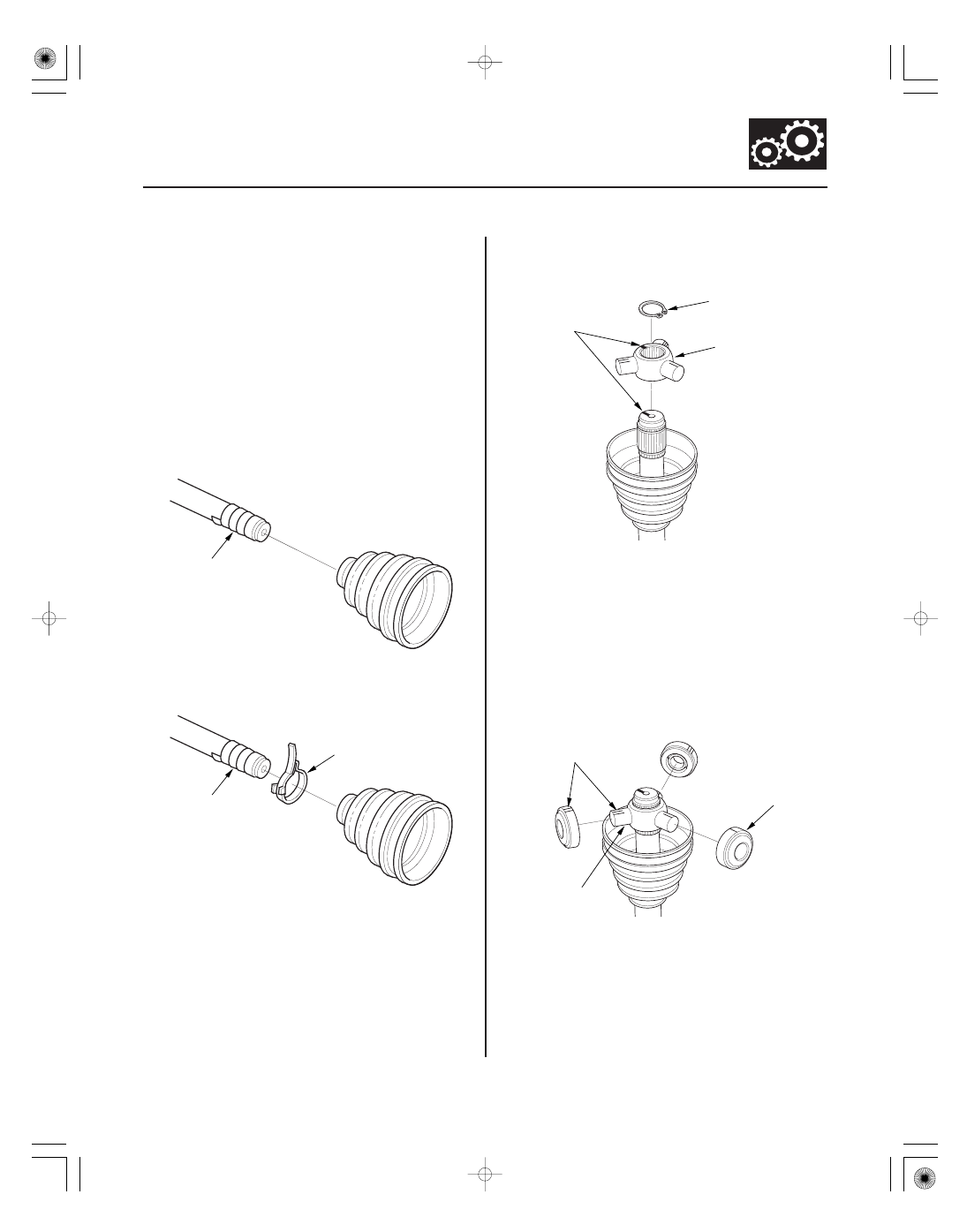

1. Wrap the splines with vinyl tape (A) to prevent

damage to the inboard boot.

2. Install the inboard boot and boot band (B) on the

driveshaft, then remove the vinyl tape. Be careful
not to damage the inboard boot.

3. Install the spider (A) onto the driveshaft by aligning

the marks (B) on the spider and the end of the
driveshaft.

4. Fit the snap ring (C) into the driveshaft groove.

Always rotate the snap ring in its groove to make
sure it is fully seated.

5. Fit the rollers (A) onto the spider (B) with their high

shoulders facing outward, and note these items:

• Reinstall the rollers in their original positions on

the spider by aligning the marks (C).

• Hold the driveshaft pointed up to prevent the

rollers from falling off.

(cont’d)

−

−

０６

０７

０１

０２

−

−

−

−

−

Grease quantity
’06 model

Inboard joint: 210

230 g (7.4

8.1 oz)

’07

08 models

Inboard joint: 190

210 g (6.7

7.4 oz)

16-12

Driveline/Axle

Front Driveshaft Reassembly (cont’d)

A

Front

A

C

B

A

B

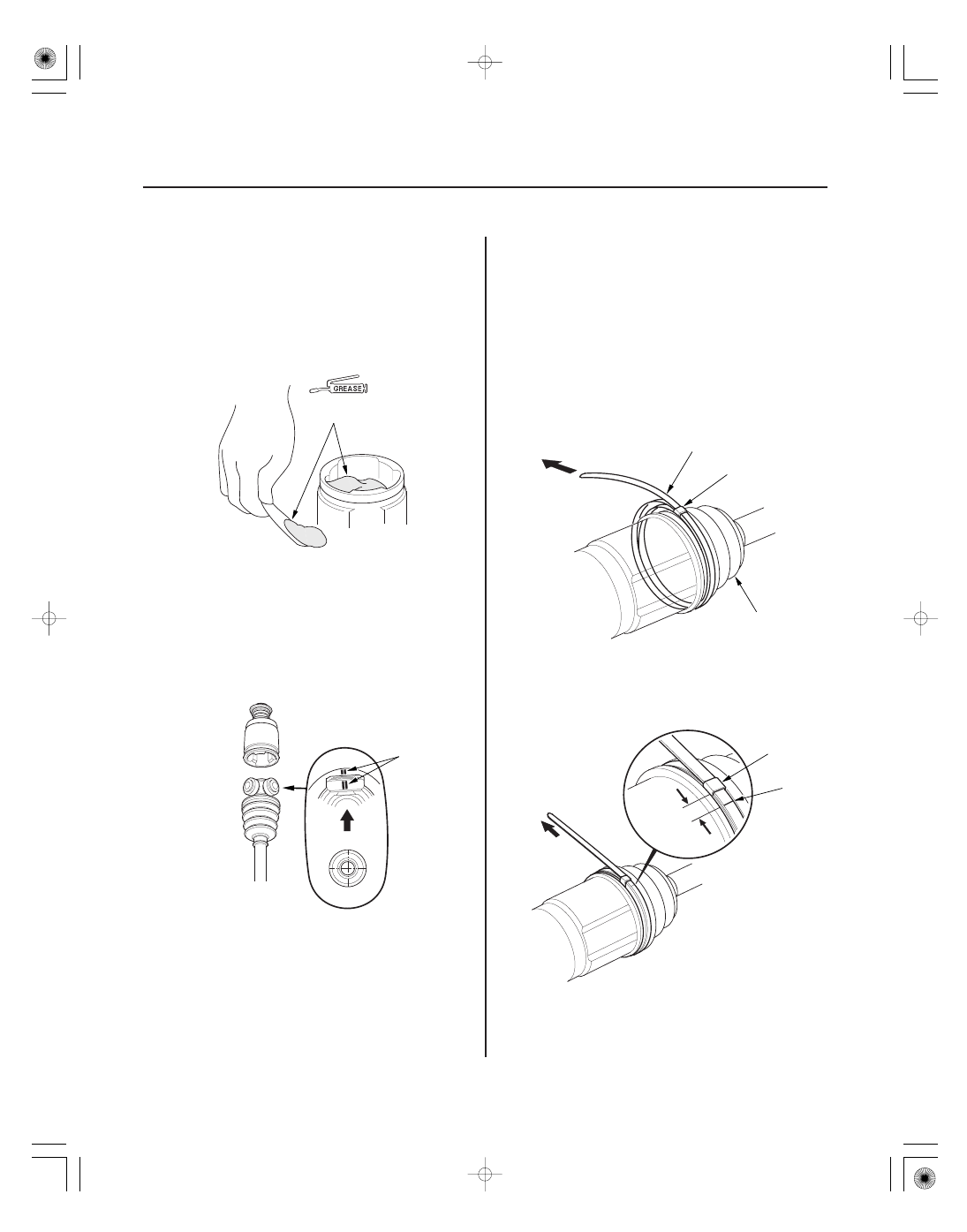

6. Pack the inboard joint with the joint grease

included in the new driveshaft set.

7. Fit the inboard joint onto the driveshaft, and note

these items:

• Reinstall the inboard joint onto the driveshaft by

aligning the marks (A) on the inboard joint and
the rollers.

• Hold the driveshaft so the inboard joint points up

to prevent it from falling off.

8. Install the boot bands.

• For the double loop type, go to step 9.

(Boot band replacement only.)

• For the locking tab type, go to step 18.

9. Fit the boot ends onto the driveshaft and the

inboard joint, then install the new double loop band
(A) onto the boot (B).

NOTE: Pass the end of the new double loop band
through the clip (C) twice in the direction of the
forward rotation of the driveshaft.

10. Pull up the slack in the band by hand.

11. Mark a position (A) on the band 10

14 mm

(0.4

0.6 in.) from the clip (B).

Use the grease included
in the inboard boot set.

−

−

０３

０４

０５

０６

16-13

C

B

A

90 degrees

A

A

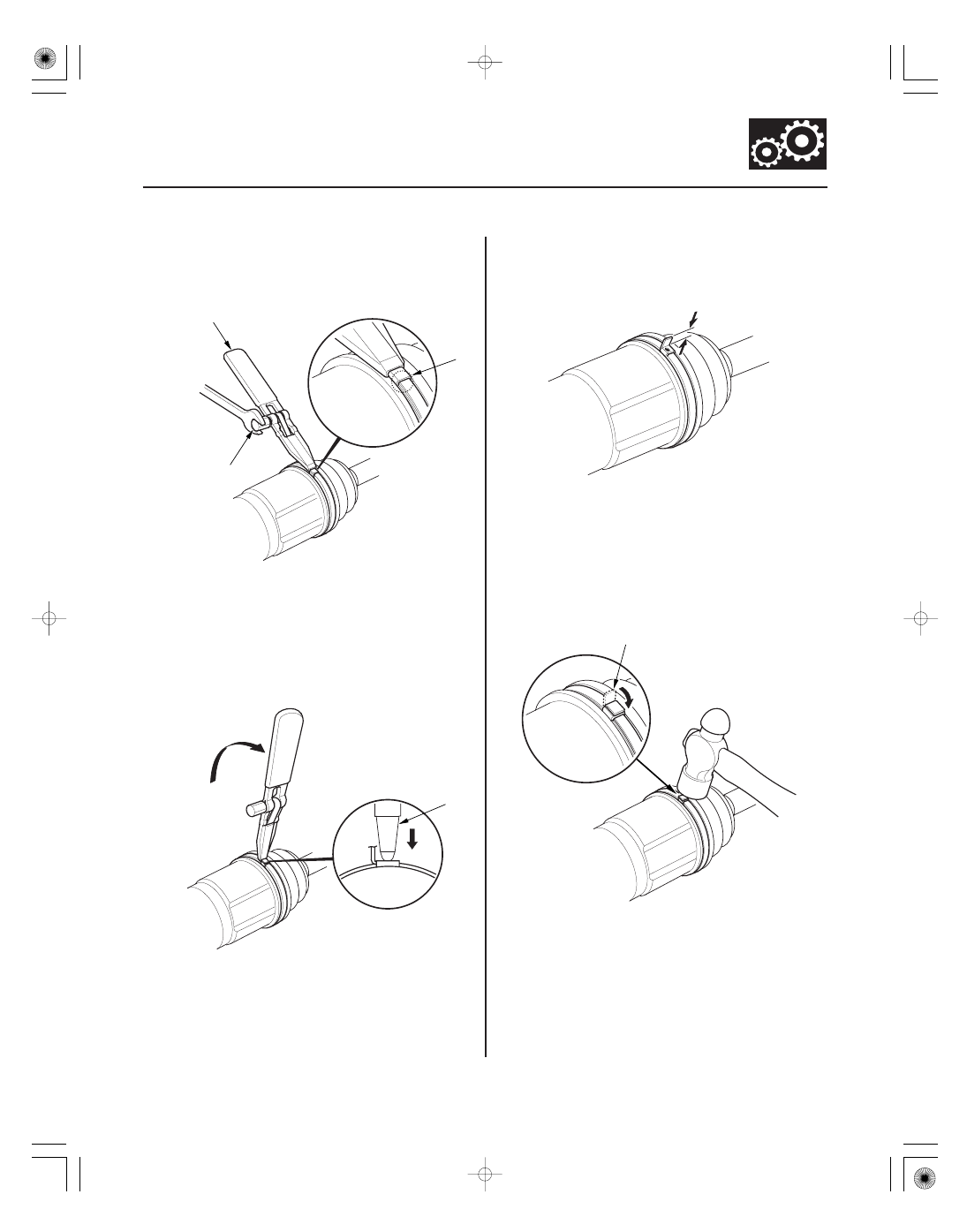

12. Thread the free end of the band through the nose

section of a commercially available boot band tool
KD-3191 or equivalent (A), and into the slot on the
winding mandrel (B).

13. Place a wrench on the winding mandrel of the boot

band tool, and tighten the band until the marked
spot (C) on the band meets the edge of the clip.

14. Lift up the boot band tool to bend the free end of

the band 90 degrees to the clip. Center-punch (A)
the clip, then fold over the remaining tail onto the
clip.

15. Unwind the boot band tool, and cut off the excess

free end of the band to leave a 5

10 mm

(0.2

0.4 in.) tail protruding from the clip.

16. Bend the band end (A) by tapping it down with a

hammer.

NOTE:

• Make sure the band and clip do not interfere with

anything, and the band does not move.

• Remove any grease remaining on the

surrounding surfaces.

17. Repeat steps 9 through 16 for the band on the other

end of the boot, then go to step 20.

(cont’d)
