Exploded View

14-321

Countershaft Disassembly

IDENTIFYING
LETTER
(A, B, or C)

NEEDLE BEARING

COTTER RETAINER

COLLAR, 50.8 mm

REVERSE GEAR

REVERSE GEAR COLLAR

REVERSE SELECTOR HUB

NEEDLE BEARING

5TH GEAR

BALL BEARING

SNAP RING

COTTERS, 42.2 mm

4TH GEAR

1ST GEAR

IDLER GEAR

COTTERS, 40.5 mm

NEEDLE BEARING

2ND GEAR

COUNTERSHAFT

CONICAL
SPRING
WASHER

REVERSE
SELECTOR

THRUST WASHER,
35 x 47 x 6 mm

WASHER, 50.8 mm

THRUST NEEDLE
BEARING

WASHER, 61 mm

LOCKNUT (FLANGE NUT)
167 N·m (17.0 kgf·m, 123 lbf·ft)

THRUST NEEDLE
BEARING

(cont’d)

Replace.

Selective part

Selective part

Replace.
Left-hand threads

０２

０３

＊０２

14-322

Shafts and Clutches

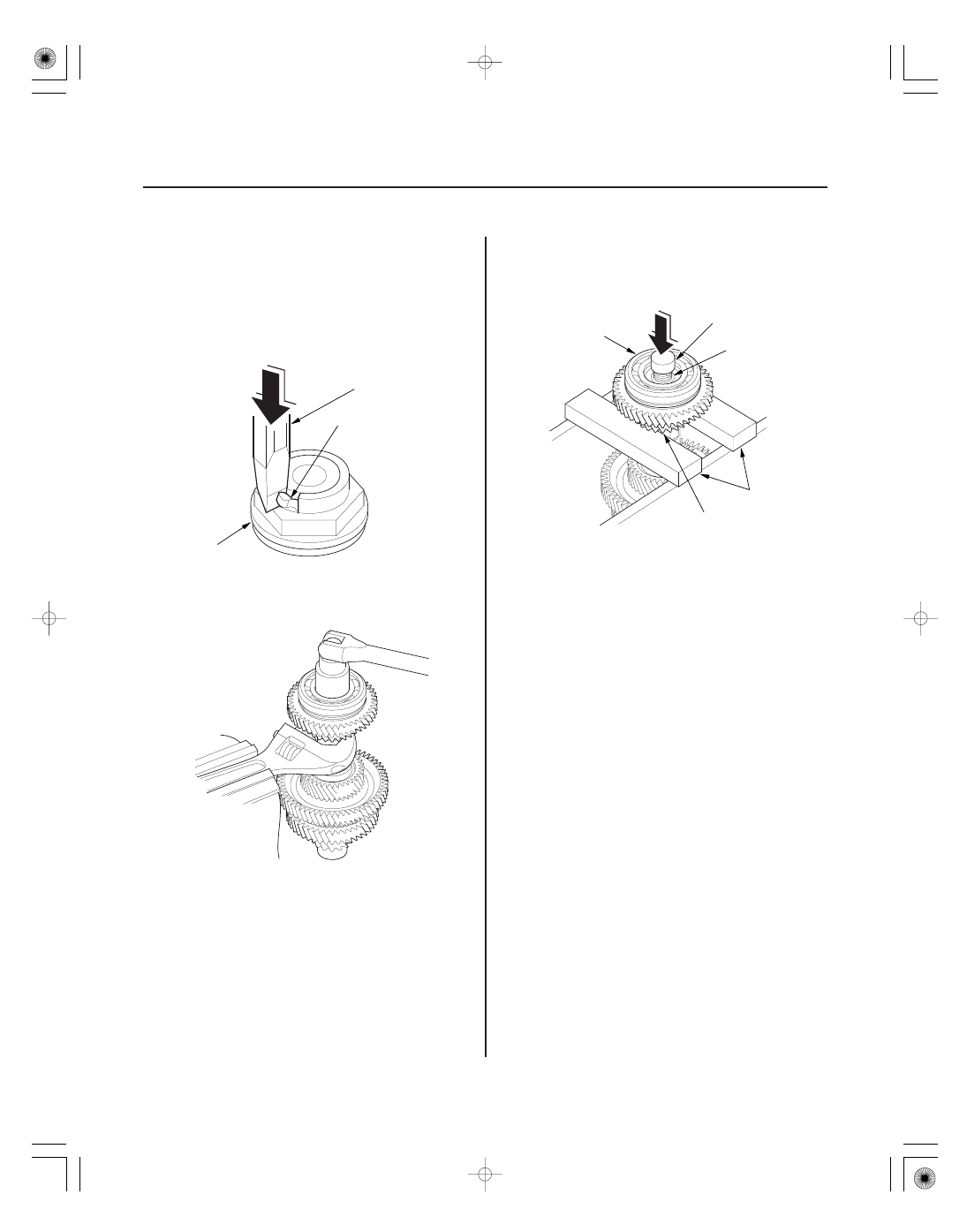

Countershaft Disassembly (cont’d)

C

A

B

C

D

E

B

A

NOTE: Refer to the Exploded View as needed during the
following procedure.

1. Cut the lock tab (A) of the countershaft locknut (B)

using a chisel (C).

NOTE: Keep all of the chiseled particles out of the
countershaft.

2. Hold the countershaft with a wrench and a vise

securely, loosen the locknut, and remove it. The
locknut has left-hand threads.

3. Place the countershaft 5th gear (A) on press bases

(B), and place a shaft protector (C) between the
countershaft (D) and a press to prevent damaging
the countershaft.

4. Press the countershaft out of the press-fitted

bearing (E) and the press-fitted reverse selector
hub, and remove the countershaft while holding
the underside of the countershaft. The countershaft
falls down when pressing the countershaft out of
the press-fitted reverse selector hub. Some reverse
selector hubs are not press-fitted, and the
countershaft falls down when pressing the
countershaft out of press-fitted bearing.

5. Remove the remaining parts from the countershaft.

6. Inspect the bearing for galling and rough

movement.

7. Check the shaft bearing surfaces for scoring and

excessive wear, and check the shaft splines for
excessive wear and damage.

NOTE: If the countershaft is worn or damaged,
replace the countershaft with the same letter (A, B,
or C) for identification as the identifying letter on
the final driven gear.

8. Check the idler gear axial clearance and the 4th

gear axial clearance (see page 14-323).

０１

０２

０３

０４

ＳＪＣ８Ａ００Ｅ１０４１０９１７４４１ＭＡＡＴ００

−

−

Standard: 0.005

0.040 mm (0.0002

0.0016 in.)

14-323

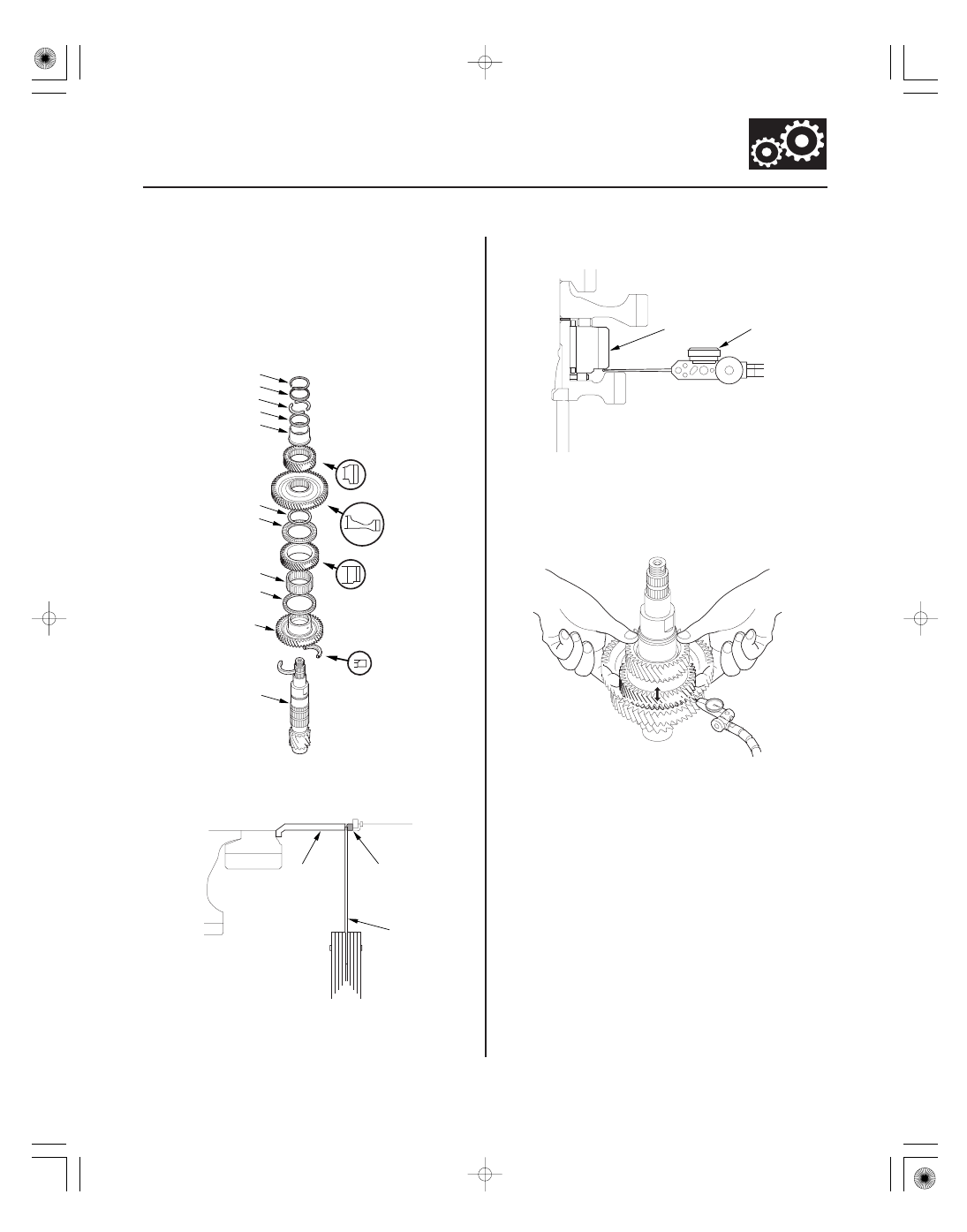

Countershaft Idler Gear and 4th Gear Axial Clearance Inspection

N
M
L

G
F

D

C

B

O

I

H

E

A

K
J

C

A

B

A

B

1. Install the 40.5 mm cotters (A), 2nd gear (B), thrust

needle bearing (C), needle bearing (D), idler gear
(E), thrust needle bearing (F), 61 mm washer (G),
1st gear (H), 4th gear (I), 50.8 mm collar (J),
50.8 mm washer (K), 42.2 mm cotters (L), cotter
retainer (M), and snap ring (N) on the countershaft
(O). Install the 40.5 mm cotters, idler gear, 1st gear,
and 4th gear in the direction shown.

2. Insert a feeler gauge blade (A) as thick as possible

between the 50.8 mm collar (B) and 50.8 mm
washer (C).

3. Set the dial indicator (A) on the idler gear (B).

4. Measure the idler gear axial clearance in at least

three places while moving the idler gear. Use the
average as the actual clearance.

5. If the measurement is out of standard, remove the

61 mm washer and measure its thickness.

(cont’d)

０５

０６

−

−

WASHER, 61 mm

No.

Part Number

Thickness

Standard: 0.005

0.040 mm (0.0002

0.0016 in.)

WASHER, 50.8 mm

No.

Part Number

Thickness

14-324

Shafts and Clutches

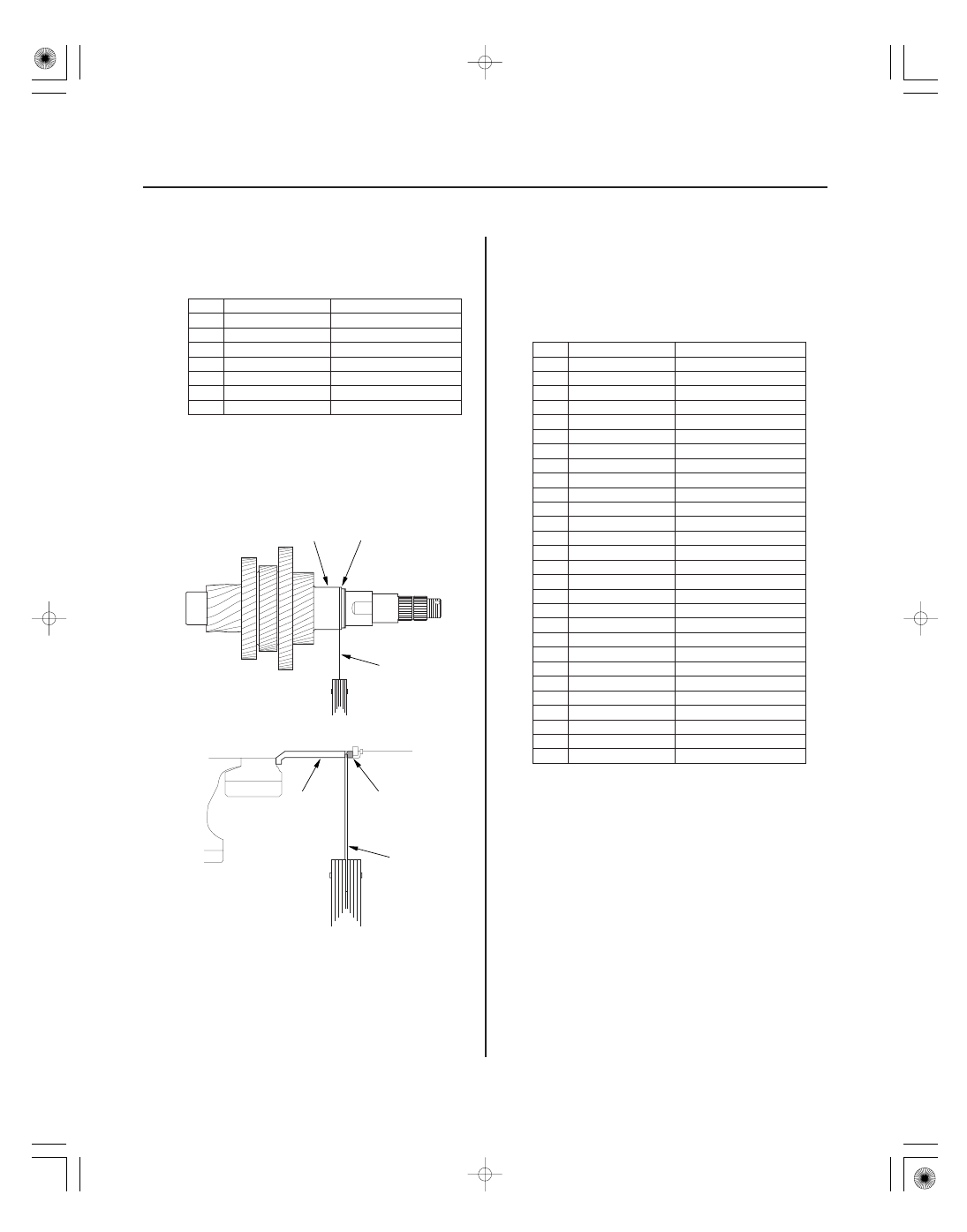

Countershaft Idler Gear and 4th Gear Axial Clearance Inspection (cont’d)

C

B

A

C

A

B

6. Select and install a new washer, then recheck the

clearance.

A

90582-RJF-T00

1.525 mm (0.0600 in.)

B

90583-RJF-T00

1.505 mm (0.0593 in.)

C

90584-RJF-T00

1.485 mm (0.0585 in.)

D

90585-RJF-T00

1.465 mm (0.0577 in.)

E

90586-RJF-T00

1.445 mm (0.0569 in.)

F

90587-RJF-T00

1.425 mm (0.0561 in.)

G

90588-RJF-T00

1.405 mm (0.0553 in.)

7. Measure the clearance between the 50.8 mm collar

(A) and the 50.8 mm washer (B) with a feeler gauge
(C) in at least three places. Use the average as the
actual clearance.

8. If the measurement is out of standard, remove the

50.8 mm washer and measure its thickness.

9. Select and install a new washer, then recheck the

clearance.

A

90519-RJF-T00

1.91 mm (0.0752 in.)

B

90520-RJF-T00

1.93 mm (0.0760 in.)

C

90521-RJF-T00

1.95 mm (0.0768 in.)

D

90522-RJF-T00

1.97 mm (0.0776 in.)

E

90523-RJF-T00

1.99 mm (0.0783 in.)

F

90524-RJF-T00

2.01 mm (0.0791 in.)

G

90525-RJF-T00

2.03 mm (0.0799 in.)

H

90526-RJF-T00

2.05 mm (0.0807 in.)

I

90527-RJF-T00

2.07 mm (0.0815 in.)

J

90528-RJF-T00

2.09 mm (0.0823 in.)

K

90529-RJF-T00

2.11 mm (0.0831 in.)

L

90530-RJF-T00

2.13 mm (0.0839 in.)

M

90531-RJF-T00

2.15 mm (0.0846 in.)

N

90532-RJF-T00

2.17 mm (0.0854 in.)

O

90533-RJF-T00

2.19 mm (0.0862 in.)

P

90534-RJF-T00

2.21 mm (0.0870 in.)

Q

90535-RJF-T00

2.23 mm (0.0878 in.)

R

90536-RJF-T00

2.25 mm (0.0886 in.)

S

90537-RJF-T00

2.27 mm (0.0894 in.)

T

90538-RJF-T00

2.29 mm (0.0902 in.)

U

90539-RJF-T00

2.31 mm (0.0909 in.)

V

90540-RJF-T00

2.33 mm (0.0917 in.)

W

90541-RJF-T00

2.35 mm (0.0925 in.)

X

90542-RJF-T00

2.37 mm (0.0933 in.)

Y

90543-RJF-T00

2.39 mm (0.0941 in.)

Z

90544-RJF-T00

2.41 mm (0.0949 in.)

AA

90545-RJF-T00

2.43 mm (0.0957 in.)

AB

90546-RJF-T00

2.45 mm (0.0965 in.)
