DTC P0705:

YES

NO

YES

NO

YES

NO

14-77

DTC Troubleshooting

TRANSMISSION RANGE
SWITCH CONNECTOR

ATP P (BLU/BLK)

PG1 (BLK)

Short in Transmission Range

Switch Circuit (Multiple Shift-position Input)

NOTE:

• Before you troubleshoot, record all freeze data and

any on-board snapshot, and review General
Troubleshooting Information (see page 14-4).

• This code is caused by an electrical circuit problem

and cannot be caused by a mechanical problem in the
transmission.

1. Clear the DTC with the HDS.

2. Start the engine.

3. With the brake pedal pressed, move the shift lever

through all positions. Stop for at least 1 second in
each position.

4. Monitor the OBD STATUS for P0705 in the DTCs

MENU with the HDS.

Intermittent failure, the system is OK at this

time. Check for an intermittent short in the wire
between the transmission range switch and the
PCM.

If the screen indicates FAILED, go to step 5. If

the screen indicates NOT COMPLETED, return to
step 3 and recheck.

5. Turn the ignition switch to LOCK (0).

6. Inspect the transmission range switch (see page

14-272).

Disconnect the switch connector, then go to

step 7.

Go to step 44.

7. Turn the ignition switch to ON (II).

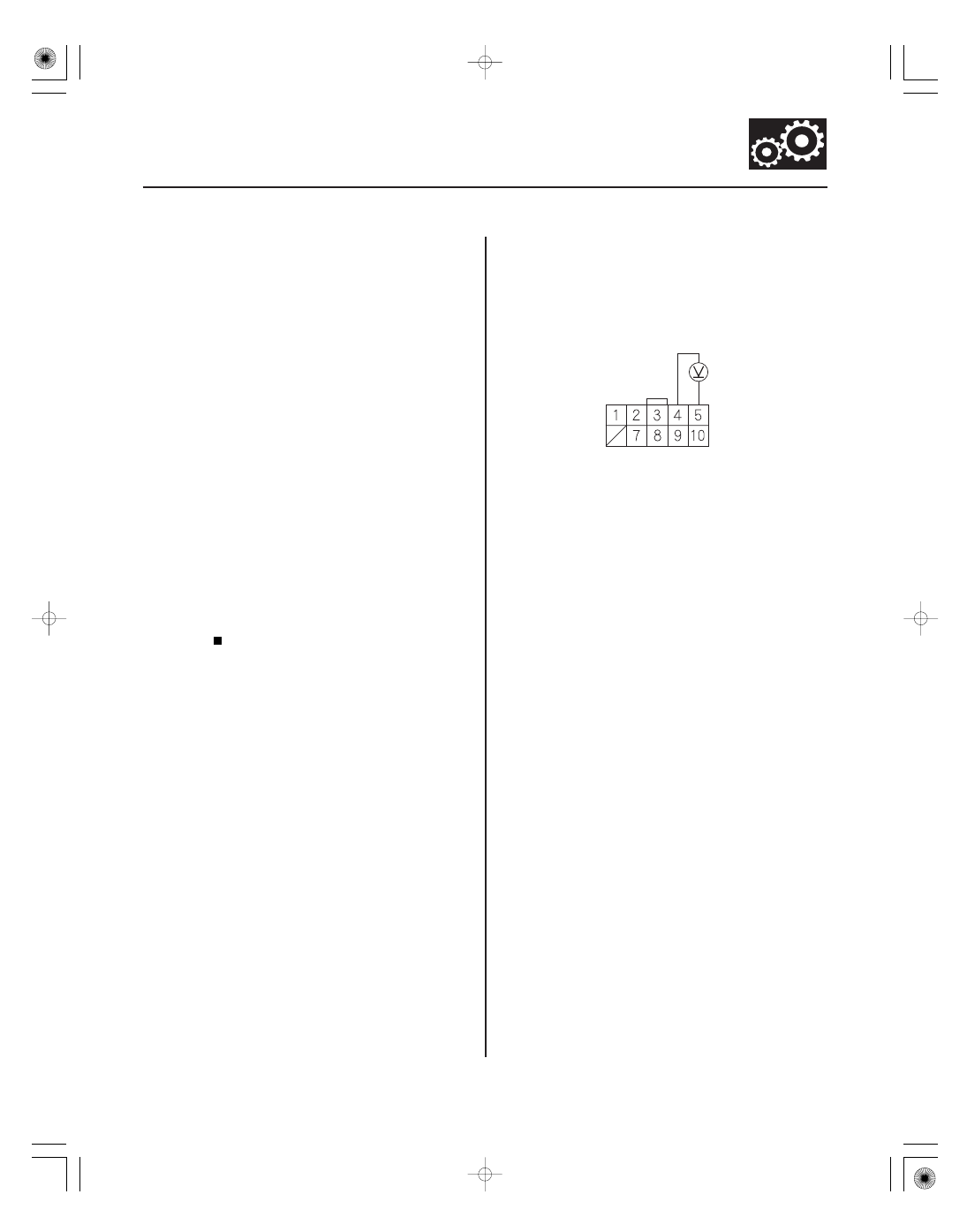

8. Measure the voltage between transmission range

switch connector terminals No. 4 and No. 5.

Go to step 14.

Go to step 9.

(cont’d)

Wire side of female terminals

Does the scr een indicate PASSED?

Is the switch OK ?

Is ther e batter y voltage?

０２

０３

−

−

−

−

YES

NO

YES

NO

14-78

Automatic Transmission

DTC Troubleshooting (cont’d)

PCM CONNECTOR A (44P)

ATP P (BLU/BLK)

TRANSMISSION RANGE
SWITCH CONNECTOR

PG1 (BLK)

9. Turn the ignition switch to LOCK (0).

10. Jump the SCS line with the HDS.

11. Disconnect PCM connector A (44P).

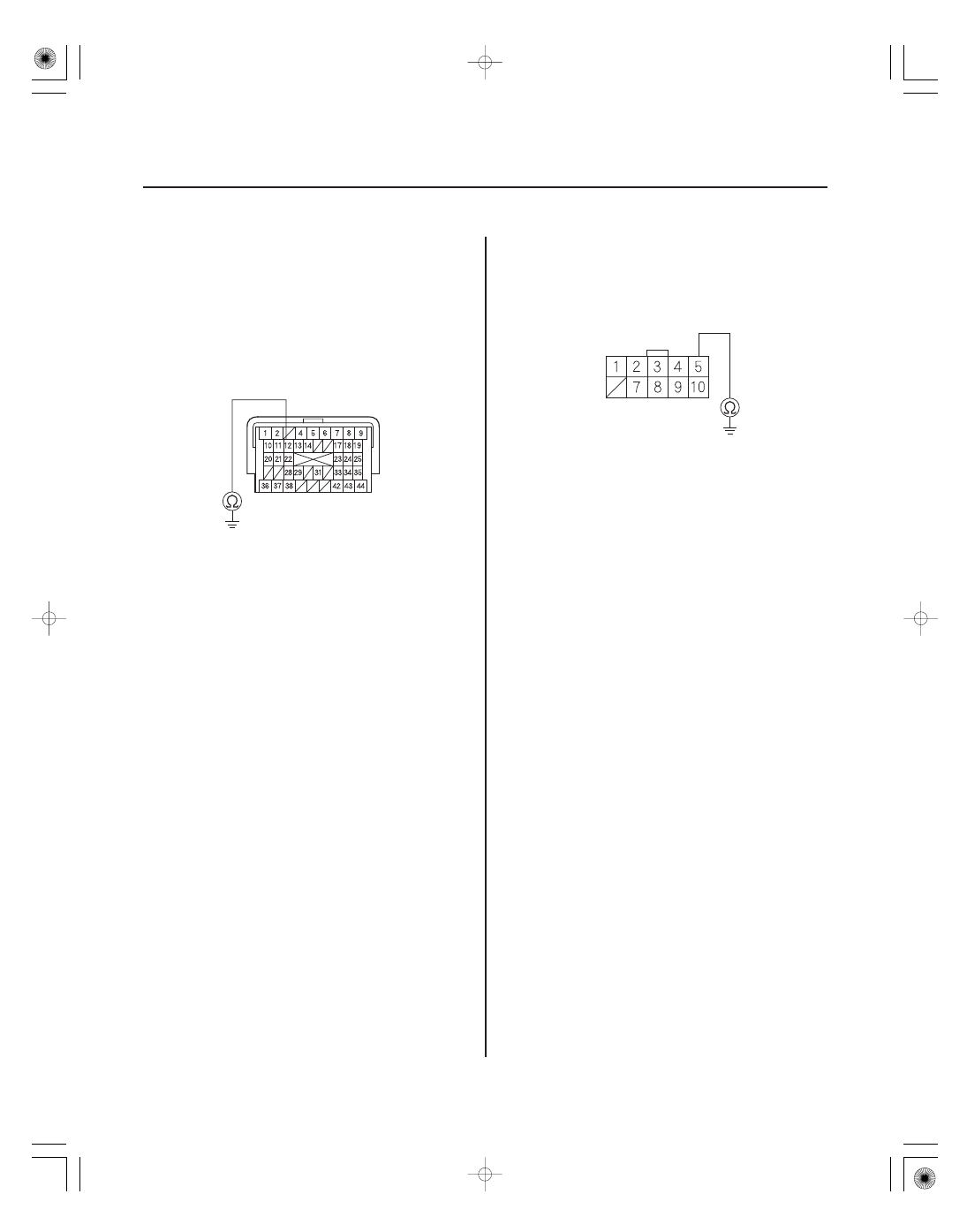

12. Check for continuity between PCM connector

terminal A12 and body ground.

Repair a short to body ground in the wire

between PCM connector terminal A12 and the
transmission range switch, then go to step 45.

Go to step 13.

13. Check for continuity between transmission range

switch connector terminal No. 5 and body ground.

Go to step 51.

Repair an open in the wire between

transmission range switch connector terminal
No. 5 and ground (G101, G102), or repair poor
ground (G101, G102), then go to step 45.

Terminal side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

０４

０５

−

−

−

−

YES

NO

YES

NO

14-79

TRANSMISSION RANGE
SWITCH CONNECTOR

PG1 (BLK)

ATP R (WHT)

PCM CONNECTOR C (44P)

ATP R (WHT)

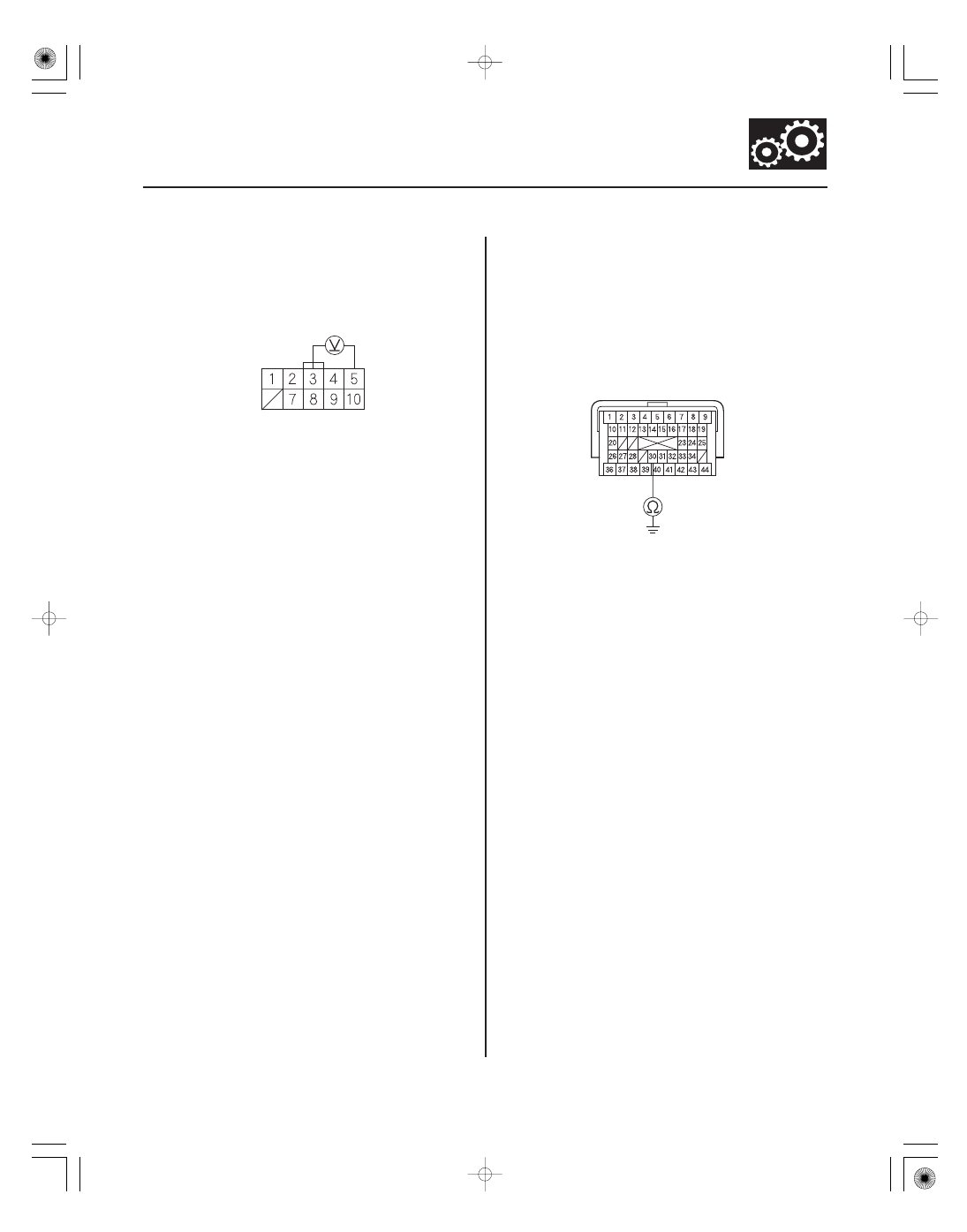

14. Measure the voltage between transmission range

switch connector terminals No. 3 and No. 5.

Go to step 19.

Go to step 15.

15. Turn the ignition switch to LOCK (0).

16. Jump the SCS line with the HDS.

17. Disconnect PCM connector C (44P).

18. Check for continuity between PCM connector

terminal C30 and body ground.

Repair a short to body ground in the wire

between PCM connector terminal C30 and the
transmission range switch, then go to step 45.

Go to step 51.

(cont’d)

Wire side of female terminals

Terminal side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

０６

０７

−

−

−

−

YES

NO

YES

NO

14-80

Automatic Transmission

DTC Troubleshooting (cont’d)

TRANSMISSION RANGE
SWITCH CONNECTOR

PG1 (BLK)

ATP N (RED/BLK)

PCM CONNECTOR C (44P)

ATP N (RED/BLK)

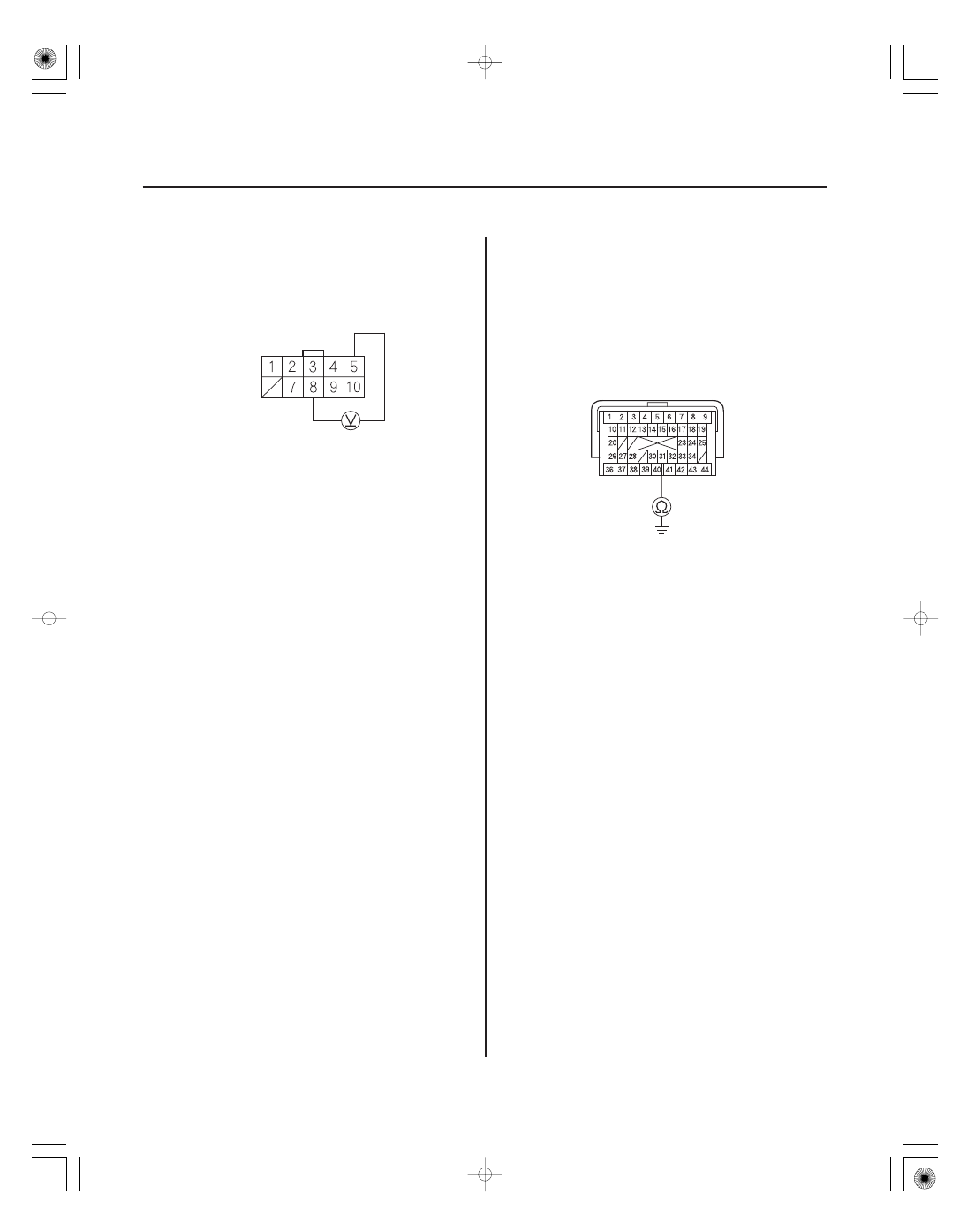

19. Measure the voltage between transmission range

switch connector terminals No. 5 and No. 8.

Go to step 24.

Go to step 20.

20. Turn the ignition switch to LOCK (0).

21. Jump the SCS line with the HDS.

22. Disconnect PCM connector C (44P).

23. Check for continuity between PCM connector

terminal C31 and body ground.

Repair a short to body ground in the wire

between PCM connector terminal C31 and the
transmission range switch, then go to step 45.

Go to step 51.

Wire side of female terminals

Terminal side of female terminals

Is ther e batter y voltage?

Is ther e continuity?
